河南古建筑直击雷防护 古建脊瓦避雷带避雷针安装

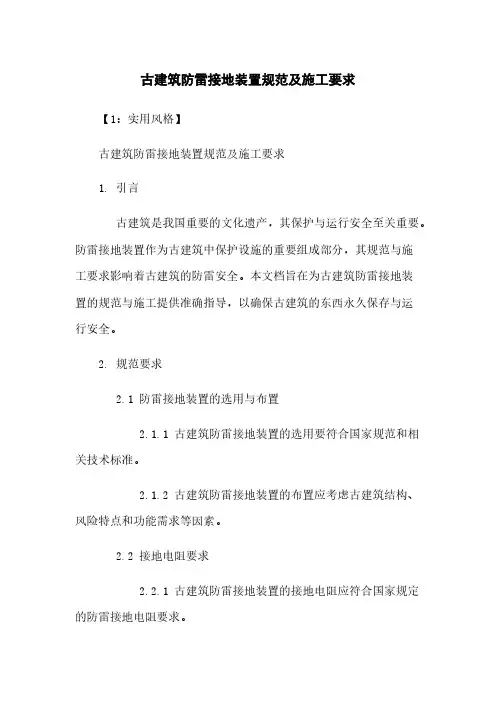

古建筑防雷接地装置规范及施工要求【1：实用风格】古建筑防雷接地装置规范及施工要求1. 引言古建筑是我国重要的文化遗产，其保护与运行安全至关重要。

防雷接地装置作为古建筑中保护设施的重要组成部分，其规范与施工要求影响着古建筑的防雷安全。

本文档旨在为古建筑防雷接地装置的规范与施工提供准确指导，以确保古建筑的东西永久保存与运行安全。

2. 规范要求2.1 防雷接地装置的选用与布置2.1.1 古建筑防雷接地装置的选用要符合国家规范和相关技术标准。

2.1.2 古建筑防雷接地装置的布置应考虑古建筑结构、风险特点和功能需求等因素。

2.2 接地电阻要求2.2.1 古建筑防雷接地装置的接地电阻应符合国家规定的防雷接地电阻要求。

2.2.2 接地电阻测试应按照国家规范的要求进行，并记录相关数据。

2.3 材料要求2.3.1 古建筑防雷接地装置所使用的材料应符合国家相关材料标准。

2.3.2 材料应经过检验合格，避免使用劣质材料。

3. 施工要求3.1 施工组织与管理3.1.1 施工前应制定详细的施工方案，并由专业人员进行技术指导。

3.1.2 施工过程中应严格按照施工方案进行，并做好记录。

3.2 施工工艺要求3.2.1 古建筑防雷接地装置的施工应符合国家相关规范和标准。

3.2.2 施工过程中应保持施工现场的清洁整齐。

4. 文档附件本文档涉及的附件包括：- 防雷接地装置选用标准- 防雷接地装置布置示意图- 施工方案示例- 接地电阻测试记录表5. 法律名词及注释- 国家规范：指由国家有关部门制定的具有法律效力的标准文件。

- 技术标准：指行业协会或专业团体制定的对技术、产品等方面的要求和规定。

- 劣质材料：指质量不符合国家相关标准的材料，可能会影响古建筑的使用寿命和安全。

【2：正式风格】古建筑防雷接地装置规范及施工要求1. 引言本文档旨在规范古建筑防雷接地装置的设计与施工，保障古建筑的防雷安全和文化遗产的永久保存。

通过详细的技术规范与施工要求，确保古建筑在雷电活动中具备较高的安全性与稳定性。

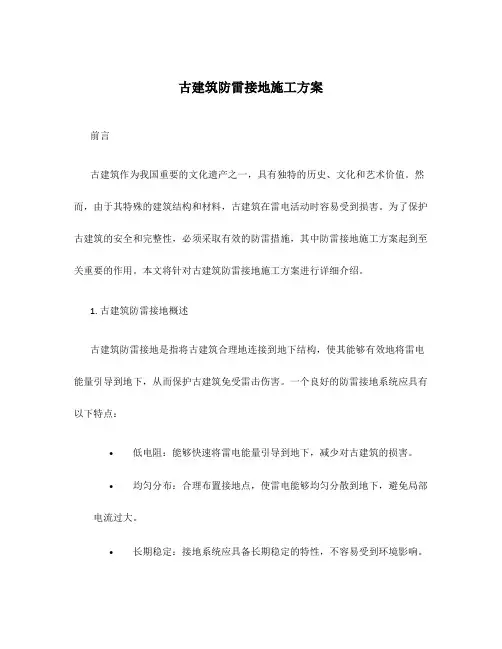

古建筑防雷接地施工方案前言古建筑作为我国重要的文化遗产之一，具有独特的历史、文化和艺术价值。

然而，由于其特殊的建筑结构和材料，古建筑在雷电活动时容易受到损害。

为了保护古建筑的安全和完整性，必须采取有效的防雷措施，其中防雷接地施工方案起到至关重要的作用。

本文将针对古建筑防雷接地施工方案进行详细介绍。

1. 古建筑防雷接地概述古建筑防雷接地是指将古建筑合理地连接到地下结构，使其能够有效地将雷电能量引导到地下，从而保护古建筑免受雷击伤害。

一个良好的防雷接地系统应具有以下特点：•低电阻：能够快速将雷电能量引导到地下，减少对古建筑的损害。

•均匀分布：合理布置接地点，使雷电能够均匀分散到地下，避免局部电流过大。

•长期稳定：接地系统应具备长期稳定的特性，不容易受到环境影响。

•考虑地质条件：根据古建筑所处地区的地质条件，选择合适的接地方式。

2. 古建筑防雷接地施工步骤步骤一：确定接地位置在施工前，需要根据古建筑的具体情况，结合雷电活动的规律，确定合适的接地位置。

通常情况下，可以选择古建筑周围的开放区域作为接地位置，避免接地导线与建筑物产生干扰。

步骤二：进行地质勘察在确定接地位置后，需要进行地质勘察，了解地下土壤的电阻率和导电性质。

地质勘察结果将为后续施工提供重要的参考依据。

步骤三：设计接地系统根据地质勘察结果和古建筑的特点，设计接地系统。

一般而言，可以采用垂直接地和水平接地相结合的方式，以提高接地效果。

在设计中还需考虑接地电阻的大小、导线的材料和截面积等因素。

步骤四：施工准备在进行实际施工前，需要准备好必要的工具和材料，包括铲子、锤子、电缆、接地棒等。

同时，要确保施工人员具备相关的安全知识和操作技能。

步骤五：实施施工根据设计方案和施工准备，开始进行接地施工。

具体操作包括：挖掘接地坑、埋设接地棒、连接导线、填充土壤等。

在施工过程中，要严格按照相关规范和要求进行操作，确保施工质量。

步骤六：接地测试完成接地施工后，需要进行接地测试，以确认接地系统的性能。

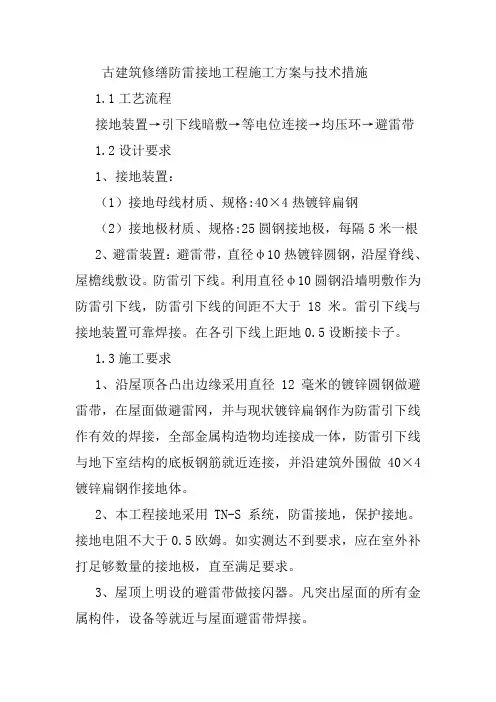

古建筑修缮防雷接地工程施工方案与技术措施1.1工艺流程接地装置→引下线暗敷→等电位连接→均压环→避雷带1.2设计要求1、接地装置：（1）接地母线材质、规格:40×4热镀锌扁钢（2）接地极材质、规格:25圆钢接地极，每隔5米一根2、避雷装置：避雷带，直径φ10热镀锌圆钢，沿屋脊线、屋檐线敷设。

防雷引下线。

利用直径φ10圆钢沿墙明敷作为防雷引下线，防雷引下线的间距不大于18米。

雷引下线与接地装置可靠焊接。

在各引下线上距地0.5设断接卡子。

1.3施工要求1、沿屋顶各凸出边缘采用直径12毫米的镀锌圆钢做避雷带，在屋面做避雷网，并与现状镀锌扁钢作为防雷引下线作有效的焊接，全部金属构造物均连接成一体，防雷引下线与地下室结构的底板钢筋就近连接，并沿建筑外围做40×4镀锌扁钢作接地体。

2、本工程接地采用TN-S 系统，防雷接地，保护接地。

接地电阻不大于0.5欧姆。

如实测达不到要求，应在室外补打足够数量的接地极，直至满足要求。

3、屋顶上明设的避雷带做接闪器。

凡突出屋面的所有金属构件，设备等就近与屋面避雷带焊接。

4、凡进入本建筑的所有金属管道如水管等均应就近与接地可靠联接即焊接。

所有卫生间均需做局部等电位连接。

具体做法参见国家建筑标准图集97SD567。

5、接地扁钢敷设时，连接应三面施焊，搭接长度不小于扁钢宽度的2倍，煨弯不得过死，并应立放，在焊接处做防腐处理，埋深不小于1m。

6、接地极的长度不应小于2.5m，且相互间距不小于5m。

7、接地体的焊接：焊接处焊缝应饱满，不应有夹渣、裂纹、虚焊、气孔等。

焊接处去药皮后刷沥清做防腐处理。

8、镀锌圆钢与镀锌扁钢连接时，焊接长度应不小于圆钢直径的6倍。

9、避雷带支架安装时，圆钢支架埋深不小于80mm，并用配比不低于1:2的水泥砂浆注实。

10、支架水平间距不大于1m，垂直间距不大于1.5m。

转角处两边的支架距转角中心不大于250mm。

11、避雷带安装宜在屋顶施工条件许可下进行，安装前应进行冷拉调直，安装时应平直牢固。

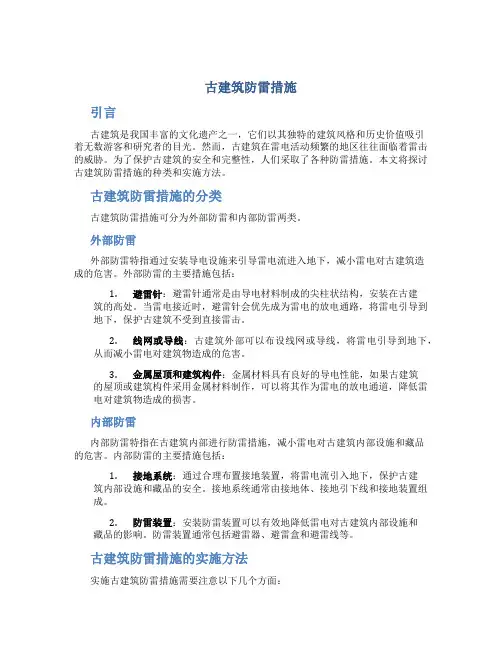

古建筑防雷措施引言古建筑是我国丰富的文化遗产之一，它们以其独特的建筑风格和历史价值吸引着无数游客和研究者的目光。

然而，古建筑在雷电活动频繁的地区往往面临着雷击的威胁。

为了保护古建筑的安全和完整性，人们采取了各种防雷措施。

本文将探讨古建筑防雷措施的种类和实施方法。

古建筑防雷措施的分类古建筑防雷措施可分为外部防雷和内部防雷两类。

外部防雷外部防雷特指通过安装导电设施来引导雷电流进入地下，减小雷电对古建筑造成的危害。

外部防雷的主要措施包括：1.避雷针：避雷针通常是由导电材料制成的尖柱状结构，安装在古建筑的高处。

当雷电接近时，避雷针会优先成为雷电的放电通路，将雷电引导到地下，保护古建筑不受到直接雷击。

2.线网或导线：古建筑外部可以布设线网或导线，将雷电引导到地下，从而减小雷电对建筑物造成的危害。

3.金属屋顶和建筑构件：金属材料具有良好的导电性能，如果古建筑的屋顶或建筑构件采用金属材料制作，可以将其作为雷电的放电通道，降低雷电对建筑物造成的损害。

内部防雷内部防雷特指在古建筑内部进行防雷措施，减小雷电对古建筑内部设施和藏品的危害。

内部防雷的主要措施包括：1.接地系统：通过合理布置接地装置，将雷电流引入地下，保护古建筑内部设施和藏品的安全。

接地系统通常由接地体、接地引下线和接地装置组成。

2.防雷装置：安装防雷装置可以有效地降低雷电对古建筑内部设施和藏品的影响。

防雷装置通常包括避雷器、避雷盒和避雷线等。

古建筑防雷措施的实施方法实施古建筑防雷措施需要注意以下几个方面：1.维护和更新：古建筑防雷措施需要定期维护和更新，确保其有效性。

例如，避雷针和防雷装置需要定期检查和更换，以确保其良好的导电性能。

2.考虑建筑特点：古建筑具有独特的建筑特点和结构，需要根据不同的建筑特点采取相应的防雷措施。

例如，对于木结构的古建筑，可以考虑增加金属构件和金属屋顶来提高防雷能力。

3.合理布置：在实施防雷措施时，需要合理布置导电设施和接地装置，以最大程度地减小雷电对古建筑的危害。

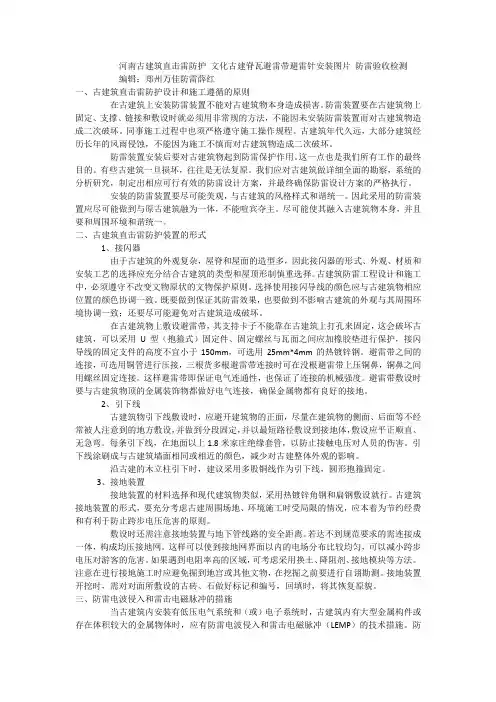

河南古建筑直击雷防护文化古建脊瓦避雷带避雷针安装图片防雷验收检测编辑：郑州万佳防雷薛红一、古建筑直击雷防护设计和施工遵循的原则在古建筑上安装防雷装置不能对古建筑物本身造成损害。

防雷装置要在古建筑物上固定、支撑、链接和敷设时就必须用非常规的方法，不能因未安装防雷装置而对古建筑物造成二次破坏。

同事施工过程中也须严格遵守施工操作规程。

古建筑年代久远，大部分建筑经历长年的风雨侵蚀，不能因为施工不慎而对古建筑物造成二次破坏。

防雷装置安装后要对古建筑物起到防雷保护作用。

这一点也是我们所有工作的最终目的。

有些古建筑一旦损坏，往往是无法复原。

我们应对古建筑做详细全面的勘察，系统的分析研究，制定出相应可行有效的防雷设计方案，并最终确保防雷设计方案的严格执行。

安装的防雷装置要尽可能美观，与古建筑的风格样式和谐统一。

因此采用的防雷装置应尽可能做到与原古建筑融为一体，不能喧宾夺主。

尽可能使其融入古建筑物本身，并且要和周围环境和谐统一。

二、古建筑直击雷防护装置的形式1、接闪器由于古建筑的外观复杂，屋脊和屋面的造型多，因此接闪器的形式、外观、材质和安装工艺的选择应充分结合古建筑的类型和屋顶形制慎重选择。

古建筑防雷工程设计和施工中，必须遵守不改变文物原状的文物保护原则。

选择使用接闪导线的颜色应与古建筑物相应位置的颜色协调一致。

既要做到保证其防雷效果，也要做到不影响古建筑的外观与其周围环境协调一致；还要尽可能避免对古建筑造成破坏。

在古建筑物上敷设避雷带，其支持卡子不能靠在古建筑上打孔来固定，这会破坏古建筑，可以采用U型（抱箍式）固定件、固定螺丝与瓦面之间应加橡胶垫进行保护，接闪导线的固定支件的高度不宜小于150mm，可选用25mm*4mm的热镀锌钢。

避雷带之间的连接，可选用铜管进行压接，三根货多根避雷带连接时可在没根避雷带上压铜鼻，铜鼻之间用螺丝固定连接。

这样避雷带即保证电气连通性，也保证了连接的机械强度。

避雷带敷设时要与古建筑物顶的金属装饰物都做好电气连接，确保金属物都有良好的接地。

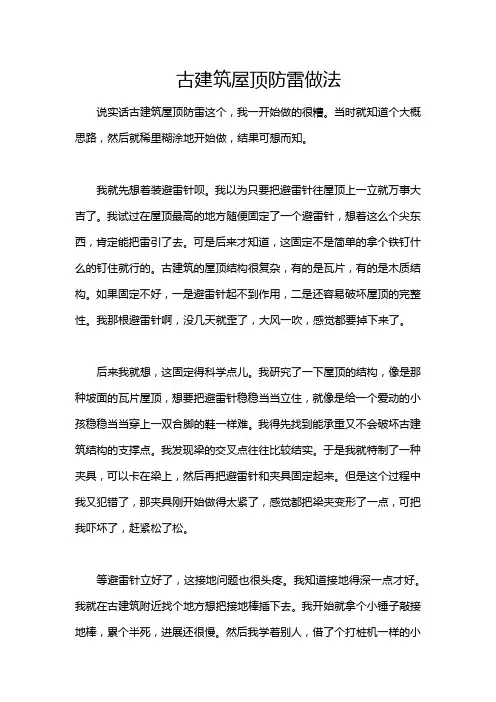

古建筑屋顶防雷做法说实话古建筑屋顶防雷这个，我一开始做的很糟。

当时就知道个大概思路，然后就稀里糊涂地开始做，结果可想而知。

我就先想着装避雷针呗。

我以为只要把避雷针往屋顶上一立就万事大吉了。

我试过在屋顶最高的地方随便固定了一个避雷针，想着这么个尖东西，肯定能把雷引了去。

可是后来才知道，这固定不是简单的拿个铁钉什么的钉住就行的。

古建筑的屋顶结构很复杂，有的是瓦片，有的是木质结构。

如果固定不好，一是避雷针起不到作用，二是还容易破坏屋顶的完整性。

我那根避雷针啊，没几天就歪了，大风一吹，感觉都要掉下来了。

后来我就想，这固定得科学点儿。

我研究了一下屋顶的结构，像是那种坡面的瓦片屋顶，想要把避雷针稳稳当当立住，就像是给一个爱动的小孩稳稳当当穿上一双合脚的鞋一样难。

我得先找到能承重又不会破坏古建筑结构的支撑点。

我发现梁的交叉点往往比较结实。

于是我就特制了一种夹具，可以卡在梁上，然后再把避雷针和夹具固定起来。

但是这个过程中我又犯错了，那夹具刚开始做得太紧了，感觉都把梁夹变形了一点，可把我吓坏了，赶紧松了松。

等避雷针立好了，这接地问题也很头疼。

我知道接地得深一点才好。

我就在古建筑附近找个地方想把接地棒插下去。

我开始就拿个小锤子敲接地棒，累个半死，进展还很慢。

然后我学着别人，借了个打桩机一样的小设备，这效率才提高了些。

不过这接地的深度到底多深合适，我也不是特别确定，我就尽量打得深些，深到我自己觉得应该差不多了吧。

还有避雷带的安装。

这个避雷带就像是给古建筑屋顶围了个防护圈。

我是沿着屋顶的边缘铺设的。

最开始没经验，用的避雷带材料太硬了，沿着屋顶边缘弯的时候好难弄啊，折腾半天，最后一角翘起来，高低不平的。

后来换了稍微软点的避雷带材料就好多了。

最后我总结出来，做古建筑屋顶防雷可不能急于求成，每一步都得小心翼翼。

一定要研究好古建筑的结构特点，针对性地去进行防雷措施的安装。

而且遇到问题要多从不同角度去想办法，不能死脑筋。

我现在还在继续摸索，想让这防雷做得更完美，希望我的这些经验能给你们一点儿启发。

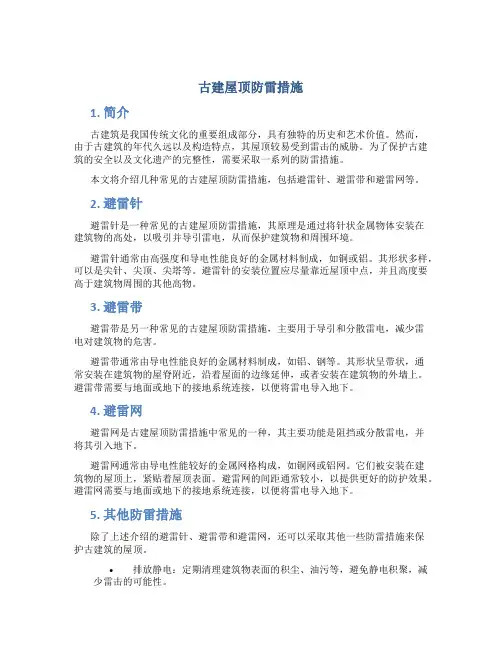

古建屋顶防雷措施1. 简介古建筑是我国传统文化的重要组成部分，具有独特的历史和艺术价值。

然而，由于古建筑的年代久远以及构造特点，其屋顶较易受到雷击的威胁。

为了保护古建筑的安全以及文化遗产的完整性，需要采取一系列的防雷措施。

本文将介绍几种常见的古建屋顶防雷措施，包括避雷针、避雷带和避雷网等。

2. 避雷针避雷针是一种常见的古建屋顶防雷措施，其原理是通过将针状金属物体安装在建筑物的高处，以吸引并导引雷电，从而保护建筑物和周围环境。

避雷针通常由高强度和导电性能良好的金属材料制成，如铜或铝。

其形状多样，可以是尖针、尖顶、尖塔等。

避雷针的安装位置应尽量靠近屋顶中点，并且高度要高于建筑物周围的其他高物。

3. 避雷带避雷带是另一种常见的古建屋顶防雷措施，主要用于导引和分散雷电，减少雷电对建筑物的危害。

避雷带通常由导电性能良好的金属材料制成，如铝、钢等。

其形状呈带状，通常安装在建筑物的屋脊附近，沿着屋面的边缘延伸，或者安装在建筑物的外墙上。

避雷带需要与地面或地下的接地系统连接，以便将雷电导入地下。

4. 避雷网避雷网是古建屋顶防雷措施中常见的一种，其主要功能是阻挡或分散雷电，并将其引入地下。

避雷网通常由导电性能较好的金属网格构成，如铜网或铝网。

它们被安装在建筑物的屋顶上，紧贴着屋顶表面。

避雷网的间距通常较小，以提供更好的防护效果。

避雷网需要与地面或地下的接地系统连接，以便将雷电导入地下。

5. 其他防雷措施除了上述介绍的避雷针、避雷带和避雷网，还可以采取其他一些防雷措施来保护古建筑的屋顶。

•排放静电：定期清理建筑物表面的积尘、油污等，避免静电积聚，减少雷击的可能性。

•安装避雷装置：在屋顶等易受雷击的位置安装避雷装置，如避雷针、避雷带等，增加古建筑的防雷能力。

•定期检查和维护：定期对古建筑的屋顶进行检查和维护，修补损坏的部分，确保防雷设施的有效性。

6. 结论古建筑的屋顶防雷措施是保护建筑物安全和文化遗产完整性的重要手段。

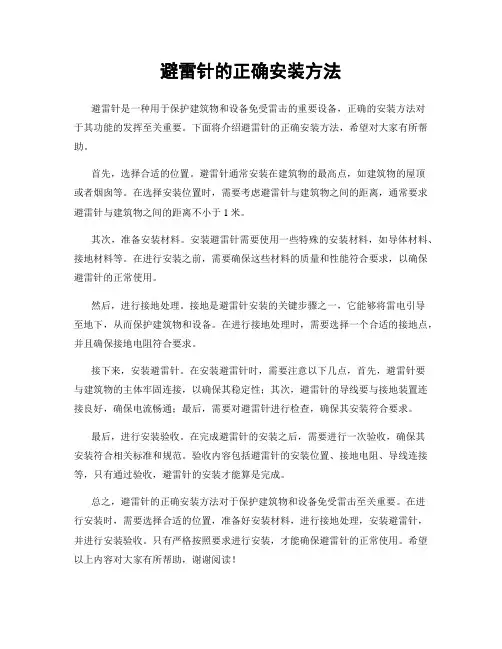

避雷针的正确安装方法避雷针是一种用于保护建筑物和设备免受雷击的重要设备，正确的安装方法对于其功能的发挥至关重要。

下面将介绍避雷针的正确安装方法，希望对大家有所帮助。

首先，选择合适的位置。

避雷针通常安装在建筑物的最高点，如建筑物的屋顶或者烟囱等。

在选择安装位置时，需要考虑避雷针与建筑物之间的距离，通常要求避雷针与建筑物之间的距离不小于1米。

其次，准备安装材料。

安装避雷针需要使用一些特殊的安装材料，如导体材料、接地材料等。

在进行安装之前，需要确保这些材料的质量和性能符合要求，以确保避雷针的正常使用。

然后，进行接地处理。

接地是避雷针安装的关键步骤之一，它能够将雷电引导至地下，从而保护建筑物和设备。

在进行接地处理时，需要选择一个合适的接地点，并且确保接地电阻符合要求。

接下来，安装避雷针。

在安装避雷针时，需要注意以下几点，首先，避雷针要与建筑物的主体牢固连接，以确保其稳定性；其次，避雷针的导线要与接地装置连接良好，确保电流畅通；最后，需要对避雷针进行检查，确保其安装符合要求。

最后，进行安装验收。

在完成避雷针的安装之后，需要进行一次验收，确保其安装符合相关标准和规范。

验收内容包括避雷针的安装位置、接地电阻、导线连接等，只有通过验收，避雷针的安装才能算是完成。

总之，避雷针的正确安装方法对于保护建筑物和设备免受雷击至关重要。

在进行安装时，需要选择合适的位置，准备好安装材料，进行接地处理，安装避雷针，并进行安装验收。

只有严格按照要求进行安装，才能确保避雷针的正常使用。

希望以上内容对大家有所帮助，谢谢阅读！。

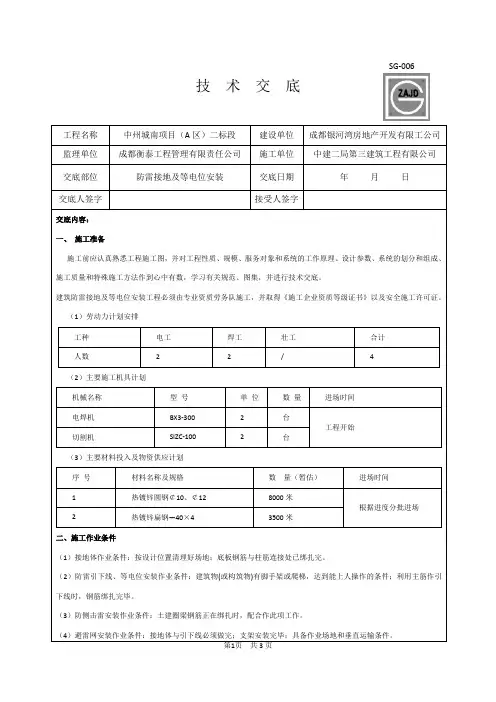

SG-006技术交底工程名称中州城南项目（A区）二标段建设单位成都银河湾房地产开发有限工公司监理单位成都衡泰工程管理有限责任公司施工单位中建二局第三建筑工程有限公司交底部位防雷接地及等电位安装交底日期年月日交底人签字接受人签字交底内容：一、施工准备施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数，学习有关规范、图集，并进行技术交底。

建筑防雷接地及等电位安装工程必须由专业资质劳务队施工，并取得《施工企业资质等级证书》以及安全施工许可证。

（1）劳动力计划安排工种电工焊工壮工合计人数 2 2 / 4（2）主要施工机具计划机械名称型号单位数量进场时间电焊机BX3-300 2 台工程开始切割机SIZC-100 2 台（3）主要材料投入及物资供应计划序号材料名称及规格数量（暂估）进场时间1 热镀锌圆钢￠10、￠12 8000米根据进度分批进场2 热镀锌扁钢—40×4 3500米二、施工作业条件（1）接地体作业条件：按设计位置清理好场地；底板钢筋与柱筋连接处已绑扎完。

（2）防雷引下线、等电位安装作业条件：建筑物(或构筑物)有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。

（3）防侧击雷安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

（4）避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备作业场地和垂直运输条件。

钢管与扁钢焊接扁钢焊接扁钢与圆钢焊接圆钢与圆钢焊接四、主要施工工艺（1）接地体及测试点按设计图尺寸位置要求，用油漆在网格交杈点位置标上标志，将底板钢筋搭接焊好，焊点包括；钢筋的搭接、丝扣连接跨接、纵横交杈点跨接等，将整个地下室基础钢筋构成接地体。

再将柱主筋（不少于2根）底部与底板筋搭接焊好（见图二），并在砼浇注区外，基础底板甩出的予留钢筋打上防雷网线标志防雷检测点予埋（作今后引出和检查用）：按设计图柱位，当柱主钢筋防雷引下线，在建筑物对角（两点）的外墙距室外地面上0.5米处设测试板。

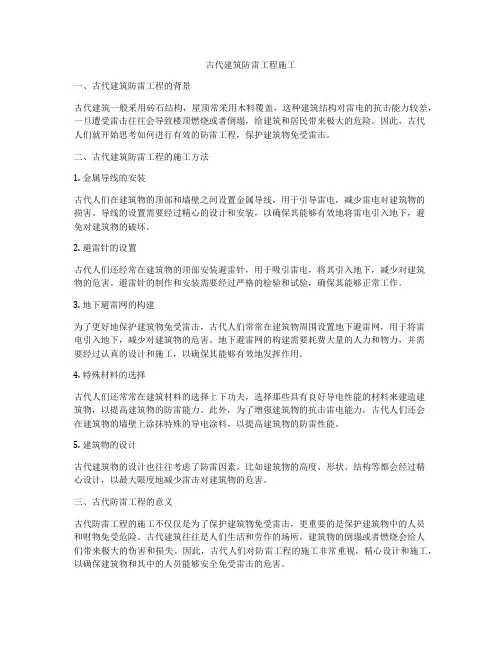

古代建筑防雷工程施工一、古代建筑防雷工程的背景古代建筑一般采用砖石结构，屋顶常采用木料覆盖，这种建筑结构对雷电的抗击能力较差，一旦遭受雷击往往会导致楼顶燃烧或者倒塌，给建筑和居民带来极大的危险。

因此，古代人们就开始思考如何进行有效的防雷工程，保护建筑物免受雷击。

二、古代建筑防雷工程的施工方法1. 金属导线的安装古代人们在建筑物的顶部和墙壁之间设置金属导线，用于引导雷电，减少雷电对建筑物的损害。

导线的设置需要经过精心的设计和安装，以确保其能够有效地将雷电引入地下，避免对建筑物的破坏。

2. 避雷针的设置古代人们还经常在建筑物的顶部安装避雷针，用于吸引雷电，将其引入地下，减少对建筑物的危害。

避雷针的制作和安装需要经过严格的检验和试验，确保其能够正常工作。

3. 地下避雷网的构建为了更好地保护建筑物免受雷击，古代人们常常在建筑物周围设置地下避雷网，用于将雷电引入地下，减少对建筑物的危害。

地下避雷网的构建需要耗费大量的人力和物力，并需要经过认真的设计和施工，以确保其能够有效地发挥作用。

4. 特殊材料的选择古代人们还常常在建筑材料的选择上下功夫，选择那些具有良好导电性能的材料来建造建筑物，以提高建筑物的防雷能力。

此外，为了增强建筑物的抗击雷电能力，古代人们还会在建筑物的墙壁上涂抹特殊的导电涂料，以提高建筑物的防雷性能。

5. 建筑物的设计古代建筑物的设计也往往考虑了防雷因素，比如建筑物的高度、形状、结构等都会经过精心设计，以最大限度地减少雷击对建筑物的危害。

三、古代防雷工程的意义古代防雷工程的施工不仅仅是为了保护建筑物免受雷击，更重要的是保护建筑物中的人员和财物免受危险。

古代建筑往往是人们生活和劳作的场所，建筑物的倒塌或者燃烧会给人们带来极大的伤害和损失。

因此，古代人们对防雷工程的施工非常重视，精心设计和施工，以确保建筑物和其中的人员能够安全免受雷击的危害。

在古代，防雷工程的施工技术虽然与现代相比较为简单，但是古代人们对防雷工程的重视和对建筑物的保护意识却不亚于现代。

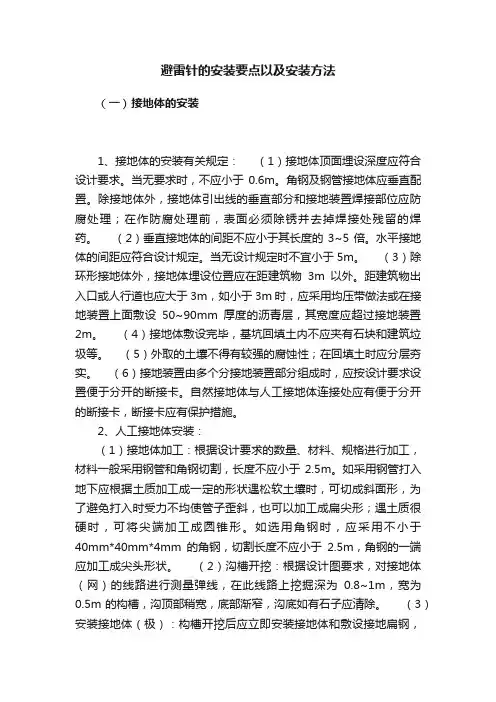

避雷针的安装要点以及安装方法（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。

除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。

（2）垂直接地体的间距不应小于其长度的3~5倍。

水平接地体的间距应符合设计规定。

当无设计规定时不宜小于5m。

（3）除环形接地体外，接地体埋设位置应在距建筑物3m以外。

距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度的沥青层，其宽度应超过接地装置2m。

（4）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。

（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。

（6）接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。

自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。

2、人工接地体安装：（1）接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。

如采用钢管打入地下应根据土质加工成一定的形状遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。

如选用角钢时，应采用不小于40mm*40mm*4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。

（2）沟槽开挖：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m，宽为0.5m的构槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除。

（3）安装接地体（极）：构槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。

先将接地体放在沟槽的中心线上，打入地下。

一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。

使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。

避雷针有哪些安装方法避雷针安装方法尤为重要，如果安装错误，不仅不能防雷，还会引起周边的建筑物受到损坏，当然了也会对人体造成很大的危害，那么避雷针有哪些安装方法?明装避雷带(网)安装：适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

避雷带在屋面混凝土支座上的安装：避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

避雷带在女儿墙或天沟支架上的安装：沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0.5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

避雷带在屋脊或檐口支座、支架上安装：使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1. 5m，转弯处为0. 25m-0.5m。

引下线的上端与避雷带(网)的交接处，应弯曲成弧形再与避雷带(网)并齐进行搭接焊接。

不同平面的避雷带(网)应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带(网)焊接成一体。

避雷带(网)沿坡形屋面敷设时，应与屋面平行布置避雷带(网)在转角处应随建筑造型弯曲，一般不宜小于90度，弯曲半径不宜小于圆钢直径的10倍，或扁钢宽度的6倍，绝对不能弯成直角。

避雷带通过伸缩沉降缝的做法：应将避雷带向侧面弯成半径为100mm的弧形，且支持卡子中心距建筑物边缘距离减至400mm，可以将避雷带向下部弯曲。

古建筑防雷接地装置规范及施工要求我国是一个历史悠久的文明古国，有着辉煌灿烂的文化遗产。

然而这些遗产中，为数不少的建筑为木质或砖木结构。

若建筑防雷稍有疏忽，就可能成为雷击对象，使其受损，甚至引发火灾。

一旦付之一炬，将无法再现，也无法挽回。

因此针对文物古建筑的防雷保护是一项具有重大意义的工作，本文将针对古建筑防雷接地装置规范及施工要求进行具体说明。

一、接地装置规范要求：1.文物建筑接地装置宜采用相互连接形成闭合环形的接地装置，文物建筑保护要求较高时，可采用独立接地体。

2.接地装置的冲击接地阻值应符合第一类防雷文物建筑冲击接地电阻值≤10Ω；第二类防雷文物建筑冲击接地电阻值≤20Ω；第三类防雷文物建筑冲击接地电阻值≤30Ω要求。

3.当因土壤电阻率较高，接地装置的冲击接地电阻值难以达到上述的要求时，可采用如下降阻方法:3.1采用多支线外引接地装置，外引长度应符合GB50057—2010附录C的规定;3.2接地体埋于较深的低电阻率土壤中﹔3.3采用降阻材料﹔3.4置换低电阻率的土壤。

4.当环形接地所包围的面积符合GB50057—2010中4.3.6和4.4.6的规定时，接地装置的冲击接地电阻值可不计及。

5.接地装置距文物建筑出入口或人行道等人员可能经过的地方，水平距离应不小于3m。

当客观原因导致小于3m时，应采取下列方法之一防止跨步电压:5.1敷设5cm厚沥青层或15cm厚砾石层使地面电阻率大于50kΩ.m。

防护层不应影响文物建筑地面形式;5.2设置护栏、警示牌，降低人员进入此范围内的可能性。

6.接地装置材料﹑结构和最小截面应符合GB50057—2010中表5.4.1的规定。

二、接地装置安装施工：1.接地装置应按设计要求施工。

人工接地体在土壤中的埋设深度不应小于0.5 m，并宜敷设在当地冻土层以下，垂直接地体的长度不宜小于2.5 m，垂直接地体的水平距离不宜小于5 m。

2.接地装置与引下线的焊接和接地装置之间的焊接应符合GB50601—2010中4.1.2的要求。

古代建筑的避雷措施：蚩尾引雷法：在漫长的实践过程中，我们的先民们发现不是所有东西都会遭受雷击，当时虽然没有绝缘体的概念，但是在修建房屋建筑时，也会刻意使用一些雷电不能通过的材料，以起到防雷的作用。

从汉代开始，人们开始在建筑物上安装一些由铜铁所制，状如牛角一样的金属尖端刺向天空的装置，并且在其里面，还有一根金属条和地下相通。

这种做法其实和现代避雷针的避雷原理是一样的，当雷电接触到房屋的时候，金属涂料就把雷引到蚩尾上，再通过金属条把雷电的能量和电流引到了地下，达到了避雷的效果。

经过唐、宋的发展，这种屋脊上的“避雷针”技艺越来越精湛，不仅具备防雷防火的作用，还发展出了龙、凤、狮子、天马、狻猊等极具装饰作用之造型，到了明代，人们开始使用一种名为“蚩尾”的装置，将其安装在屋脊的主脊和垂脊的衔接处，或者正脊的两侧，表面会有一层金属涂层，里面则埋上铁丝或者铜制品与地面连接，起到了把雷电流引到地下的作用。

（2）石屋避雷法：南北朝时期，南朝宋的盛弘之所著的《荆州记》中曾有这样一段记载：“湖阳县，春秋蓼国樊重之邑也。

重母畏雷，为石室避之，悉以文石为阶砌，今犹存。

”大意是说西汉时期一个叫樊重的人因母亲害怕打雷，就用石头为母亲建造了一间可以避雷的房子，还用漂亮的石头做了台阶。

由此说明古人很早就认识到石头可以避雷。

古时很多房屋建筑通常建在砖石台基上，除其本身有绝缘性外，也阻隔了土壤中的水分侵入建筑，使其整体能保持较高的电阻。

（3）自然消雷法：春秋时期，孔子就曾告诫他的学生们，天气不好的时候，不要站在树下，防止被雷击中。

从现代科学角度来看，人站在树下避雨，万一打雷就会接触到雷电带来的巨大电流，不仅树会被摧毁，人也会被击伤甚至死亡。

基于这个原因，古代人的建筑物周围，便会有一些高于房子的树木存在。

这种情况下，万一打雷的话，雷电击中的就是树木，以保护建筑物的安全。

当然，在建造规划时，建筑物和树木要保持合适的距离，不能离大树太近。

古建筑屋面防雷施工方案一、防雷系统设计原则针对古建筑屋面的防雷系统设计，首先要遵循国家及地方相关的防雷技术规范和标准。

考虑到古建筑的特点和历史文化价值，防雷系统的设计应遵循“预防为主、综合治理”的原则，确保防雷措施既有效又不对古建筑结构造成损害。

设计时应结合古建筑的实际情况，进行个性化的防雷方案设计，确保系统的可靠性和经济性。

二、防雷设备材料选购防雷设备材料的选购是防雷系统建设的关键环节。

应选择具有防雷认证、质量可靠、性能稳定的产品。

避雷针、避雷带、接地线等材料应符合国家相关标准，并适应古建筑的特殊环境要求。

同时，考虑到古建筑的风格特点，材料的选择还应注重与古建筑的协调性。

三、避雷针安装要点避雷针的安装是防雷系统的核心部分。

在安装过程中，应准确确定避雷针的位置和高度，以确保其能够有效吸引雷电。

避雷针的安装应牢固稳定，避免在雷电作用下发生摇晃或脱落。

同时，避雷针与古建筑屋面的连接应采用专用的防雷连接器，确保连接可靠。

四、地线引导系统建立地线引导系统是防雷系统的重要组成部分，其作用是将雷电引导至大地。

在古建筑屋面防雷系统中，应建立完善的地线引导系统。

地线的选材和埋设深度应符合规范要求，确保地线的导电性能良好。

同时，地线的连接应采用焊接或专用的防雷连接器，确保连接牢固可靠。

五、避雷网设计与安装避雷网是古建筑屋面防雷系统的重要组成部分，其作用是将避雷针吸引的雷电通过导线引导至地线系统。

避雷网的设计应根据古建筑的实际情况进行个性化设计，确保导线的布置合理、美观。

避雷网的安装应严格按照设计要求进行，导线应拉直、固定牢靠，避免在雷电作用下发生松动或脱落。

六、施工安全规范与要求在施工过程中，应严格遵守国家及地方相关的施工安全规范和要求。

施工人员应佩戴齐全的安全防护用品，确保人身安全。

同时，施工现场应设置明显的安全警示标志，防止非施工人员进入施工区域。

施工过程中应严格按照设计方案进行施工，不得随意更改设计或偷工减料。

避雷针安装方法及要求 Updated by Jack on December 25,2020 at 10:00 am
避雷针安装方法及要求
根据规范规定，在卫星通信天线背后1200角范围内，相距接收天线罩3米左右的地方安装防直接雷击避雷针，使室外天线处于直接雷防护区域内而更为安全。

（见避雷针安装示意图）
避雷针安装示意图
A、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm ×600mm（长X宽X高）并预埋地脚螺栓，或用膨胀螺丝。

B、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。

C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积BVR25mm2多股铜导线。

古建筑避雷方案古建筑是我国悠久历史文化的重要组成部分，具有独特的建筑风格和文化内涵。

然而，由于古建筑的年代久远以及对雷电等自然灾害的缺乏防范措施，古建筑在雷击时容易遭受损坏甚至付之一炬。

因此，为了保护古建筑的完整性和延续性，制定一套科学完善的古建筑避雷方案就显得尤为重要。

一、古建筑雷电灾害分析古建筑一般采用木质、砖石等材料进行建造，而这些材料具有较差的导电性能，很容易被雷击而引发火灾。

此外，由于古建筑的屋顶结构复杂，容易形成雷暴云与古建筑之间的局部电场和电势差，进而产生雷击的危险。

二、古建筑避雷方案建议为了防止古建筑遭受雷击，可以从以下几个方面着手制定避雷方案：1. 安装避雷针：根据古建筑的实际情况，合理选择避雷针的位置和材料。

一般来说，避雷针应该安装在古建筑较高处，以便能够更好地吸引和引导雷电，避免雷电直接打在古建筑上。

避雷针的材料应具有良好的导电性能，以确保雷电能够通过避雷针迅速地引导到地下。

2. 地线引导系统：合理设置地线引导系统是古建筑避雷方案的重要组成部分。

通过设置导线、地线和接地体等，将雷电引导到地下，以免雷电对古建筑造成损害。

地线引导系统的设计应根据古建筑的实际情况进行合理布置，以确保雷电引导的效果。

3. 古建筑保护层：为了增加古建筑的保护性能，可以在其表面涂抹一层特殊的保护涂层。

这层保护涂层应具有良好的导电性能和防火性能，能够迅速将雷电引导到地下，并有效防止火灾的发生。

4. 定期维护检查：古建筑避雷方案的实施并不意味着可以完全消除雷击的风险，因此，定期维护检查是至关重要的。

应该定期检查避雷针、地线引导系统和保护层的状况，及时修复和更换受损部分。

通过制定科学完善的古建筑避雷方案，可以最大程度地保护古建筑的安全和完整性。

但是，在制定方案的过程中还需要根据不同古建筑的特点，充分考虑古建筑的历史文化意义和价值，并在保障安全的前提下，尽量减少对古建筑原始结构和外观造成的破坏，以确保古建筑能够继续为后人维护和欣赏。

古建筑防雷做法说实话古建筑防雷这个，我一开始做的很糟。

一开始我就想啊，古建筑防雷嘛，那是不是架个避雷针就行呢。

我就试着在古建筑的屋顶最高处装个避雷针，就像给房子顶插根针一样。

但是我做完之后发现很多问题。

比如说，古建筑它的结构很复杂，很多都是木质结构为主，而且布局很有讲究，直接架个避雷针可能会破坏它原有的风貌。

这可不行啊，就像是你给一个精美的古董乱涂乱画了。

那怎么办呢？我又去研究古建筑的布局。

我发现古建筑大多是院落式的布局，有很多不同的建筑组合在一起。

这时候单纯一个避雷针就不够啦。

我就想到，是不是可以在几个比较高的关键建筑上安装避雷带呢。

避雷带就像是给房子的屋脊系上一条保护带。

我就开始动手安装，沿着屋脊的走向，小心翼翼地固定避雷带。

但是在这个过程中又遇到问题了，古建筑的瓦很脆弱，一不小心就容易弄碎，安装避雷带的时候，固定的钉子很难下，下重了瓦碎了，下轻了又固定不住。

我试了很久，发现得先找好那种瓦缝比较结实的地方下钉。

还有接地的问题啊，这个可不能马虎。

我一开始就随便找了个地方接地，可是接地电阻老是不合格。

后来我仔细寻思，古建筑周围的土壤情况也得考虑进去。

如果土壤比较干燥，电阻就大。

我就把接地极打得更深，然后在周围撒上一些盐啊啥的来降低土壤的电阻。

这就好比你要给水流挖个深深的渠道，还得把渠道壁弄得光滑点让水流得快。

另外，古建筑内的各种电气线路也得考虑到防雷。

以前我没注意这个，后来发现雷击的时候可能会通过线路影响到古建筑内部的安全。

我就给这些线路装上了避雷器，就像在电路的入口给它派个小卫士看着。

我现在觉得吧，古建筑防雷得从多方面考虑，不光是建筑的高处部分，还有建筑周围环境包括土壤啊，建筑内的线路等等。

不过我也还是有些不确定，像古建筑附近有大树的时候怎么更好地避免雷电的吸引，我还在琢磨。

反正古建筑防雷就是一件得细致又全面考虑的活儿。
