EBZ掘进机安全技术操作规程EBZ掘进机是一种用于地下工程掘进的专用设备,它的安全操作非常重要。
为了确保工作人员的安全和设备的正常运行,制定了EBZ 掘进机安全技术操作规程。
本文将对EBZ掘进机安全技术操作规程进行详细阐述,以提高工作人员的安全意识和操作水平。
一、总则1. EBZ掘进机的操作人员必须熟悉设备的结构、性能和操作规程,严格按照规程操作。
2. 在进行掘进作业前,必须对设备进行全面检查,确保设备处于正常运行状态。
3. 操作人员必须具备相关的技术知识和技能,熟练掌握各项安全操作技术。
二、设备准备1. 在操作EBZ掘进机前,必须确认工作场地的防护设施完善,并进行安全交底。
2. 对设备进行全面检查,包括机械部分、电气部分和液压系统,确保设备无故障。
3. 检查带电设备的接地情况,确保设备接地正常,避免电气事故发生。
4. 检查液压油的油位和压力,确保液压系统正常工作。
5. 检查掘进机刀盘的安装情况和刀盘的磨损程度,确保刀盘能够正常运转。
三、作业前准备1. 在进行掘进作业前,必须设置明显的警示标志和安全通道,确保人员安全。
2. 检查掘进井道的支护结构,确保井道的稳定性。
3. 检查通风系统的运行情况,确保有足够的新鲜空气供应。
4. 检查放炮作业的安全防护措施,确保爆破过程的安全。
四、作业操作1. 在掘进作业中,必须严格按照规定的速度进行,避免超速操作。
2. 控制刀盘的运转速度,确保刀盘在正常范围内运转。
3. 运行中严禁将手部或其他物品伸入刀盘或机头,以免造成人身伤害。
4. 发现井道不稳定或有漏水现象时,应立即停止作业,并及时报告相关负责人。
五、事故处理1. 发生事故时,首先要确保人员的生命安全,立即采取紧急救援措施。
2. 及时上报有关部门,协助进行事故调查和处理。
3. 给予事故责任者相应的处罚,并进行安全教育,以避免类似事故再次发生。
4. 对设备进行全面检修,并重新评估设备的安全性能,确保设备的正常运行。

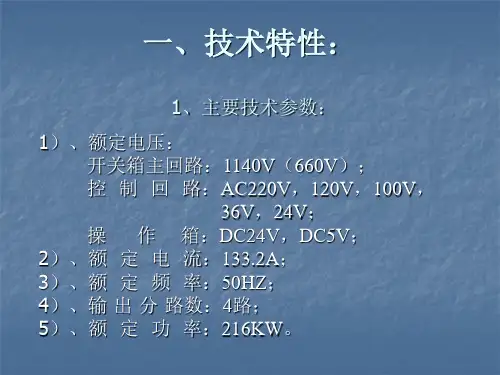

EBZ150(S150J)掘进机电气培训讲义分析讲解一、技术特性:1、主要技术参数:2、型号组成及含义:KX B I — 300 / 1140 ECX B I — 10 / 24 E二、掘进机电控的主要结构与特征:开关箱是按照GB3836.1—2000《爆炸性气体环境用防暴电气设备通用要求》和GB3836. 2—T3 -T5:100V,供给油泵电机和截割电机的T5 - N:120V,主要是供给电铃HO做信号、报T3 - N:220V,供给各真空接触器线圈电压、T13-T14:24V,经整流桥整流、滤波后,共给T6 - T7:24V,专供掘进机的三支照明灯电源;T8 - T9:36V,供给瓦斯闭锁电源及综保电源。
型号:CKJ-125/1140;型号:S512-001-S150;型号:JQX-13F(HH62),线圈电压DC24V。
型号:CJX2-0901,线圈电压AC24V。
操作箱是按照GB3836.1—2000《爆炸性气体环境用防暴电气设备通用要求》和GB3836. 2—有5只自复位转换开关,型号:LW12-16(Z4)三、电控系统与外部系统的组成:1、油泵电机M1,为隔爆型电动机,型号:YBXB-55/1140,2、截割电机M2,为隔爆型双速水冷电动机,型号:YBUD-3、第二运输机电机M3,为隔爆型电动滚筒,型号:YBD11- 16-8050,供电电压:1140V,额定电流:8.2A,绝缘等4、报警电铃HO,为隔爆型,型号:BAL1-127/150,供电电型号:DGC-60/127B,供电电压:AC24V,四、掘进机电机的保护电路(见下页框图):PLC 8 保护输出9电机启动信号S512-1S512-2S512-31微处理器单元2电源3 低压漏电4 电机漏电5 温度6 电机工作电流7风、水、电、气信号输入/复位/急停10LED 仪表系统组成及工作原理电压检测供电AC/220V电机电压(V)闭锁电阻KΩ解锁电阻值KΩ复位方式复位时间油泵电机114020KΩ+20%1.5倍闭锁值自动2秒截割电机114020KΩ+20%1.5倍闭锁值自动2秒。
If you do not do more than others, your value will not be higher than others.勤学乐施天天向上(页眉可删)EBZ掘进机安全技术操作规程一、一般规定1.掘进机司机必须经过专业安全技术培训并考试合格后持证上岗。
2.掘进机司机必须熟知所有仪表和控制手柄(按钮)的位置和操作方法。
熟悉掘进机的结构及工作原理,了解设备性能、液压系统的构成,并能正确、迅速地判断以及处理一般故障。
3.掘进机设一名正司机负责操作设备,另设一名副司机负责拉电缆水管。
二、操作程序1.开机前检查(1)检查电控箱是否处于可靠的锁紧位置。
(2)检查电控箱上控制开关手柄是否均处于0位。
(3)按下紧急停止按钮SB1,把隔离开关QS的手柄置于合的位置,然后将紧急停止按钮SB1拔出。
2.开机、停机接通:将开关箱上的电源控制开关SA1向右旋转45至通位置,接通前级开关,向掘进机供电。
电压表PV指示。
36V照明等回路绝缘正常,照明灯EL1、EL2、EL3亮。
分断:将电源控制开关SA1向左旋转至断的位置,或按下紧急停止按钮SB2、SB1均可切断向掘进机供电的前级开关。
(1)油泵电机的起停:将油泵启动按钮SB6按下,油泵电机启动并自保。
将油泵停止按钮SB7按下,油泵电机停止运转。
(2)切割电机的起停①低速启动:油泵启动后,将高低速选择开关SA2打到低速位置,按下SB4切割启动按钮,蜂鸣器发出8-10S的预警信号,切割电机低速启动并自保。
②高速启动:将SA2打到高速位,按下SB4启动按钮,蜂鸣器发出8-10S的预警信号,切割电机高速启动并自保。
③停止:按下切割停止按钮SB5,切割电机停止运转。
(3)备用电机的起停①启动:油泵启动后,将备用电机启动按钮SB8按下,备用电机启动并自保。
②停止:将备用电机停止按钮SB9按下,备用电机停止运转。
三、注意事项1.严格执行《作业规程》要求进行掘进作业。
EBZ掘进机安全技术操作规程范文1. 前言EBZ掘进机作为一种重要的矿山设备,具有高效、快速、安全的特点。
为了确保EBZ掘进机的安全运行,保护工作人员的生命财产安全,制定本安全技术操作规程。
2. 操作前准备2.1 工作人员应经过培训合格,并持有相关证书方可进行操作。
2.2 进入工作区域前,应仔细检查工作通道、乘坐位置、照明设备等是否正常。
2.3 检查掘进机是否有异常声响、异味等,如有异常现象,应及时报告维修人员。
3. 控制电源和启动掘进机3.1 在操作前,应确保掘进机的所有电源已断开,仔细检查电源开关,确认处于关闭状态。
3.2 按照掘进机操作手册的要求,正确操作电源开关,确保电源正常接通。
3.3 开启掘进机后,应进行预热操作,确保掘进机各部件正常工作。
4. 锁定和解锁操作4.1 在掘进机进行维护和检修时,应首先锁定设备,禁止其他人员操作。
4.2 锁定操作要求操作人员使用专用的锁具,并按照标准规定进行锁定。
4.3 解锁操作时,应确认设备维修和检修工作已经完成,并确保设备处于安全状态。
5. 开始掘进作业5.1 控制掘进机的速度,确保在安全范围内运行。
5.2 定期检查掘进机的各个部件,确认其运行正常,如发现问题,应及时停机检修。
5.3 在掘进作业中,应加强巡视,及时清理堵塞物,防止发生事故。
6. 应急情况处理6.1 在发生事故或紧急情况时,首先要保护自己的安全,然后进行报警。
6.2 在掘进机发生故障时,应及时停机,并报告维修人员到现场进行处理。
6.3 火灾事故应立即使用灭火器进行灭火,并通知消防部门进行处理。
7. 工作结束7.1 掘进工作结束后,应关闭掘进机所有电源,并做好设备的安全防护。
7.2 清理现场,保持环境整洁,避免杂物妨碍工作或造成安全隐患。
7.3 停机检修前,应对掘进机进行全面检查,确保设备完好,防止影响下次作业。
8. 后记本安全技术操作规程的目的在于规范EBZ掘进机的安全操作,保护工作人员的安全,并提高工作效率。
EBZ掘进机安全技术操作规程EBZ掘进机是一种用于地下工程的钻石掘进设备,以其高效、自动化和精准的特点在地下工程中得到广泛应用。
然而,由于其作业环境的特殊性,掘进机操作存在一定的风险和安全隐患。
为了保障工人的安全和设备的正常运行,制定EBZ掘进机安全技术操作规程十分重要。
以下是一份关于EBZ掘进机安全技术操作规程的简要说明,仅供参考。
一、前期准备及检查1. 工作人员应在使用掘进机之前进行必要的培训,了解掘进机的工作原理、结构及安全操作规程。
2. 在工作前,应对掘进机进行全面的检查,特别是对电气系统、液压系统、电缆布线等进行仔细检查,确保其正常运行。
3.检查掘进机周围的工作环境和地质条件,确保没有明显的危险物品或不稳定的岩石。
二、操作规程1. 使用EBZ掘进机前,应确保所有安全装置已正确安装和调整,包括紧急停机按钮、断电保护装置、传感器等。
2. 操作人员应穿戴符合安全要求的防护装备,包括安全帽、防护眼镜、防护手套等。
3. 在使用掘进机进行作业时,应严格按照设备的操作手册进行操作,禁止随意调整控制器或更改设备的参数。
4. 在操作过程中,不得随意触摸机器的运动部件,如旋转轴、液压缸等,以避免危险事故的发生。
5. 在掘进机运行过程中,应定期对设备进行检查,特别是对润滑系统和冷却系统的检查,以确保其正常运行。
6. 当掘进机在矿巷内进行作业时,应注意排放气体的问题,确保作业环境的通风和安全。
7. 在掘进机作业时,严禁携带易燃易爆物质、酒精和其他危险品进入作业区域。
三、应急处理1. 在掘进机作业中,如果发生异常情况或设备故障,应立即停机,并按照操作手册提供的应急处理方法进行处理。
2. 如果发生火灾、爆炸等重大事故,应立即向相关人员报告,并按照事故应急预案进行应急处理。
3. 对于作业中伤者或突发急病的人员,应及时进行紧急救护,并通知医疗人员进行治疗。
四、设备维护1. 在掘进机作业结束后,应对设备进行彻底清洁,并对润滑和冷却系统进行维护和保养。
一、技术特性:1、主要技术参数:2、型号组成及含义:KX B I —300 / 1140ECX B I —10/ 24 E二、掘进机电控的主要结构与特征:三、电控系统与外部系统的组成:四、掘进机电机的保护电路(见下页框图):PLC 8 保护 输出9电机启动信号S512-1S512-2S512-31微处理器单元2电源3 低压漏电4 电机漏电5 温度6 电机工 作电流7风、水、电、气信号输入/复位/急停10LED 仪表系统组成及工作原理电压检测供电AC/220V电机电压(V)闭锁电阻KΩ解锁电阻值KΩ复位方式复位时间油泵电机114020KΩ+20%1.5倍闭锁值自动2秒截割电机114020KΩ+20%1.5倍闭锁值自动2秒温度20tk -10t k-10tk +10电阻≤350≤250以下≤600以下≥5000以上特性:tk 为温控点温度值热敏电阻符号曲线 整定温度Rt RttoΩ实际电流额定电流动作时间起始状态恢复时间恢复方式1.052h不动作///1.2t<20min热态15S<tr<1min自动1.51min<t<3min热态15S<tr<1min自动6可返回时间≥5S 冷态15S<tr<1min自动实际电流额定电流动作时间起始状态复位方式8~10200mS﹤ts﹤400mS冷态按钮复位电压等级动作值恢复值恢复方式24V~36V2KΩ+20%动作值1.5倍自动220V5KΩ+20%动作值1.5倍自动五、电控箱控制回路中的电器联锁有六处:六、电控箱的指示回路:七、电控箱主回路电路原理和PLC电路控制变压器操作箱截割急停总急停瓦斯仪风、电继电器可编程序控制器综合保护器显示仪表二运电机截割电机油泵电机电铃照明灯八、可编程序控制器PLC控制原理(结合掘进机电路讲解):00020003201072000320004201032000310062000420054#21#KA5D24电铃继电器信号启动T5N 127VKA5.1HOSA1总急停信号报警送PLC 内部油泵电路T3NKA1.1220VKV1h1T3T5KA1.2100V0021100B19003200520103110010022005200042000720052010320#油泵先导100mS 23#油泵启动D24KA1油泵停止油泵停止总急停信号风电瓦油泵总急停7#SA28#SA2001 20107 20003 2010710021003100410061007延时电路21#D24KA5电铃TiM0020107T5N127VKA5.1HO5#SA1油泵截割低速截割高速信号报警T3N220V KA2.1KV2KV3T3N100VKV3h2KV2h20041101B21005200091101100320009低速先导24#D24KA2截割停止9#SA3截割停止2000910041002综保延时截割停止高速互锁油泵TiM0028#低速启动10#SA30061102B20005200091102100420009高速先导25#D24KA3截割停止11#SA4截割停止2000910031002综保延时截割停止低速互锁油泵TiM0029#高速启动10#SA4T3N 220V KA3.1KV3KV2T3N220V KA4.1KV40071103B22008201011103100520101二运先导26#D24KA4二运停止14#SA510022010130#二运启动15#SA5二运停止油泵二运停止九、掘进机的操作方法:十、注意事项:。
EBZ150A掘进机的使用与维护【摘要】本文介绍了掘进机在煤巷中的使用与维护、存在问题及改进方法,对用好新设备、新工艺,实现综掘能力的发挥具有一定的参考和借鉴作用。
【关键词】掘进机;使用与维护;改进0 前言我国煤矿立井机械化从20世纪80年代发展到现在到了比较成熟的阶段,机械化程度较高,在国外也是先进的水平。
岩、煤巷施工上,机械化配套、施工工艺都达不到立井那样的理想水平。
目前大量煤岩巷道仍然采用人工炮掘作业,劳动生产率低、用人多、劳动强度大、工作环境恶劣,单头月进尺仅达100m左右。
二十九处黄陵项目部率先在煤巷中采用EBZ150A掘进机进行机械化作业线施工,取得了较好的成绩。
去年3~5M分别成巷1025m、1206m和1150m,在此基础上7月份又成巷1458m,超出国内煤巷综掘最快记录358m。
1 工程概况黄陵西一皮带大巷巷道断面为矩形,宽4m,高2.5m,净断面10m2。
煤层较稳定,水文地质条件简单,对生产有影响的主要是煤层间隙水,通过水泵排水即可解决。
掘进支护形式为永久支护,采用锚杆支护。
每循环为4m,最大控顶距离4.5m,最小控顶距离为0.5m,综掘机割出4—5m时后退,使截割头落地,进行支护。
2 施工方法(1)采用EBZ150A型综掘机施工。

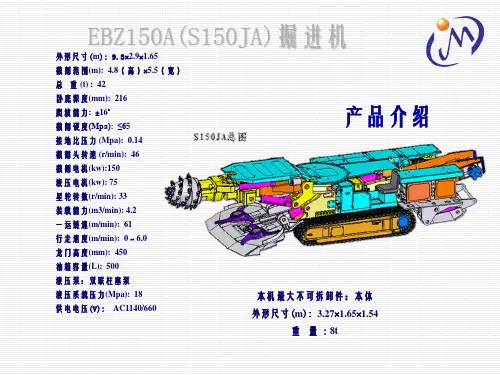

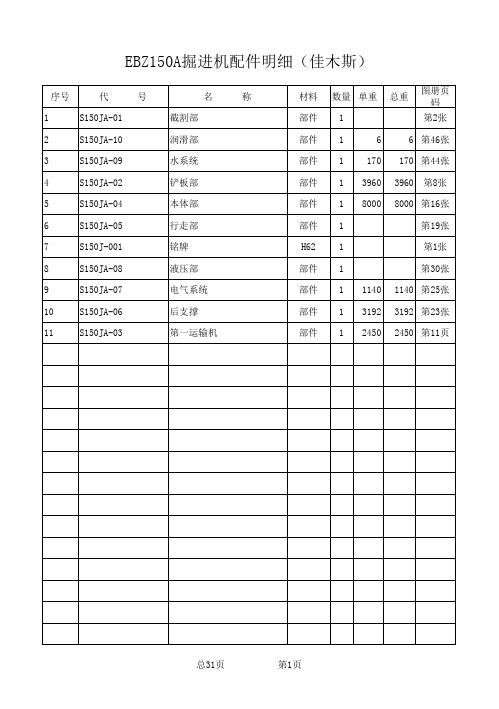

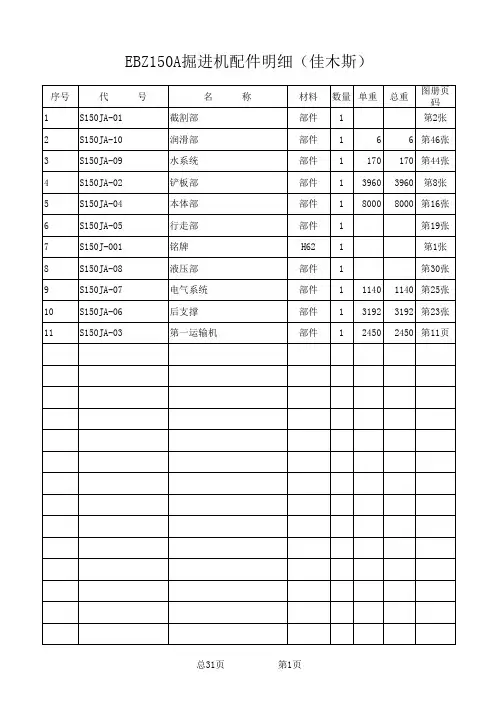

EBZ150A掘进机适用于煤巷或半煤巷以及软岩的巷道掘进,由截割部、铲板部、第一运输机、本体机、行走部、后支撑、液压系统、水系统、润滑系统、电气系统构成,能实现连续切割、装载、运输作业。
最大定位截割断面可达23m2,截割硬度达80MPa。
该机切割效率高,机器稳定性好,操作与维护方便,运行安全可靠。
(2)综掘机截割工艺。
掘进机采用横向往复式截割,截时将截头调至巷道中,由巷道下中部开口进刀,左右摆动,割出横槽,然后由下向上截割,进刀深度为0.5m。
每循环4—5m用0.5h左右。
(3)排矸。
由综掘机沿煤层底板截割并自行装煤,并经第一运输机、第二运输机、二台皮带输送机、刮板机到矿部永久皮带输送机运至地面煤仓。
图12 配电板Ⅱ接线图图13 配电板Ⅰ接线图图16操作箱接线图图14配电板Ⅲ接线图图15接线图接线腔前腔图17接线腔接线图97图19电气外设安装图图21开关箱主回路安装图图22系统方框图102图23 主回路配线图103105二运电机油泵电机EBZ150/EBH150掘进机配电盘Ⅱ安装图107EBZ150/EBH150掘进机系统方框图108EBZ150/EBH150安全标志控制件明细表序号产品名称型号规格级别功率电压等级(V)生产厂名称证件备注1掘进机用隔爆型双速三相异步电动机YBUD-150/80-4/8150/80KWAC1140/660 抚顺煤矿电机厂安全标志编号:20024730有效期:2002.12.6~2007.9.12外配套产品2掘进机用隔爆型三相异步电动机YBU -55 55KW AC1140/660 抚顺煤矿电机厂安全标志编号:20024729有效期:2002.12.6~2007.9.12外配套产品3矿用隔爆型操作箱CXB4-10/24E10KW DC24佳木斯煤矿机械有限公司安全标志编号:200702826有效期:2007.3.13~2010.3.12抽检产品4矿用隔爆兼本质安全型开关箱KXJ4-236/1140(660)E236KW AC1140/660 佳木斯煤矿机械有限公司安全标志编号:200702031有效期:2007.2.15~2010.2.13抽检产品5矿用隔爆型压扣控制按钮BZA1-10/24-1ZS 10KW DC24 佳木斯煤矿机械有限公司安标证号:20030650有效期: 2003.2.12~2007.12.4抽检产品6矿用隔爆型电铃BAL1-36/127-150 45W AC127 浙江华夏防爆电器实业公司安标证号:20022231有效期:2002.7.15~2007.6.13外配套产品7矿用隔爆型防震照明灯DGE60/24B 60W AC24 泰州市华中矿业机电制造有限公司安标证号:200611478有效期:2006.11.3~2009.11.2外配套产品8矿用隔爆兼本安型电源箱DXJ-18 11W D18 常州市海鑫自动化设备厂安标证号:20033374有效期:2003.9.52008.5.25外配套产品9矿用甲烷传感器GJ4(0~4.00﹪CH4)9W DC18 北京中煤安泰机电设备有限公司安标证号:20055974有效期:2005.8.9~2008.8.1外配套产品109EBZ150/EBH150安全标志控制件明细表序号产品名称型号规格级别功率电压等级(V)生产厂名称证件备注10采煤机屏蔽橡套软电缆MCP-0.38/0.66(16~5)mm2MCP-0.38/0.66(70~185) mm2MCP-0.66/1.14(120~185) mm2MCP-0.66/1.14(35~95) mm2AC660/1140鲁能泰山曲阜特种电缆有限公司安标号:MIA010005有效期:2007.3.31~2009.3.30外配套产品11 煤矿用电钻屏蔽橡套电缆MZ-0.3/0.5(2.5~4)mm2MZP-0.3/0.5(2.5~4) mm2AC 300/500鲁能泰山曲阜特种电缆有限公司安标号:MIA010006有效期:2007.3.31~2009.3.30外配套产品12煤矿用移动轻型橡套软电缆MYQ-0.3/0.5(1~2.5) mm2 AC 300/500鲁能泰山曲阜特种电缆有限公司安标号:MIA010008有效期:2007.3.31~2009.3.30外配套产品13煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信软电缆MHYVRP1×2、1×3、1×4、1×5、1×6、1×7(42/0.15、32/0.20、18/0.20mm)AC 300/500扬州市红旗电缆制造有限公司安标号:20024085有效期:2007.1.5~2008.12.27外配套产品14煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆MKVVR-450/750(4~61芯)×1.5 mm2AC 450/750江苏中煤矿缆有限公司安标号:20054458有效期:2005.6.27~2007.6.7外配套产品15矿用圆环链用开口式连接环18×64C 中煤张家口煤矿机械有限责任公司安标号:20020256-2006有效期:2006.8.7~2010.7.26外配套产品16矿用高强度圆环链18×64C 佳木斯市龙鑫链条有限公司安全标志编号:20056162有效期:2005.8.30~2009.8.17外配套产品17二层钢丝编织液压支架胶管总成KJRB2-6、8、10、13、16、19、22、25、32、38、51埃迪亚(沈阳)橡胶制品有限公司安全标志编号:20032527-2006有效期:2006.7.3~2009.6.23外配套产品110受控主要零(元)部件和安标控制件选配须知1、安标控制件必须具有安全标志证书,且均在有效期内;2、电动机、操作箱、开关箱要符合安标控制件明细表各项要求;3、液压马达、回转轴承、组合变量泵、比例多路换向阀要符合受控主要零(元)部件明细表;4、受控主要零(元)部件和安标控制件选配时要符合相关技术要求。

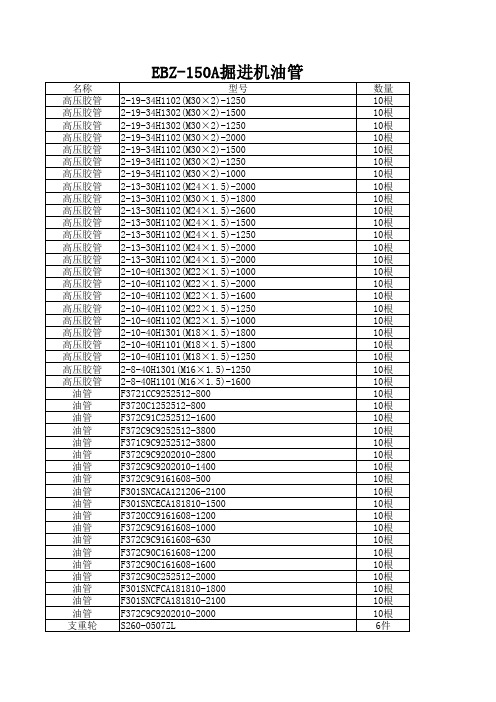

综掘机150A技术规格书[1]EBZ150A掘进机技术规格书一技术要求本次掘进机配套要求所有零部件与原供长平公司同型号产品保持一致。
机体总长: 9.34 m机高: 1.65m(不含临时支护的高度)机重:约50T铲板宽度: 2.9m履带外宽: 2.52m截割宽度: 5.5m截割高度: 4.8m截割面积: 26㎡爬坡能力:±16o铲板卧底深度: 216mm截割头底深度: 220mm(截割头伸出时)龙门高度: 450mm截割硬度≤65mpa接地比压 0.14mpa液压系统压力最大18mpa总功率 236kw供电电压 1140V/660V1).技术参数:截割头形状圆锥台形截割轴形式纵轴式截割头转数 46/23截割头伸缩量 500mm截割电机YBUD150/80KW-4/8P隔爆型双速水冷1台喷雾内、外喷雾方式2).铲板部装载形式星轮装载宽度 2.9m星轮转数 33转/min装载能力 4.2m3/min3).一运输机形式边双链刮板式溜槽宽度 540mm(宽)*370mm(高)链速 61m/min运输能力 6m3/min第一运输机驱动方式液压马达涨紧形式弹簧丝杠涨紧4).走部形式履带式 2条履带宽度 520mm制动方式一体式多片制动器(减速机内置)接地比压 0.14mpa行走速度 0-6m/min行走马达 2台行走减速 2台涨紧形式油缸涨紧、卡板琐紧5).第二运输机形式桥式转载机驱动方式 11kw电滚筒运输能力 5m3/min带宽 800mm胶带阻燃皮带6).压力系统压力 18mpa柱塞变量双泵(ml/r) A11VO130/130 1台液压马达排量行走部ml/r: A2FE125铲板部ml/r: LAM1200.H4第一运输机部ml/r: LAM400.H2油箱容量L 500油泵电动机 YUS-75 隔爆风冷 1台换向阀手动式 2台油冷却器水冷却式 1台油泵电机隔爆风冷式DYB-75KW 1台7).系统外来水量L/min 100外喷雾水压Mpa 1.5内喷雾水压Mpa 3.0内喷雾泵 PQ-40 1台内喷雾泵马达 ME36 1台8).电器部分主回路额定电压 AC 1140V/660V额定电流≤300额定频率 50HZ输出分路数 4额定功率 236KW照明电压 AC24V-50HZ9).截割电机型式:掘进机用隔爆型三项异步电动机水冷式规格型号 YUB-150/80-4/8H级绝缘等级:H级工作方式:S1 额定电压AC1140V/660V Y/⊿额定电流高速 90A/156A 低60A/104A油泵电机:型式:掘进机用隔爆型三项异步电动机风冷式规格型号 YUB-75 级绝缘等级:H级工作方式:S1额定电压AC1140V/660V Y/⊿额定电流 47.1A/81.5A10).截割急停、总急停按钮、电铃、照明灯:型式:矿用隔爆型规格型号 BZA1-10/24-1ZS附带锁紧装置额定电压 DC24V额定电流 10A内部按钮为常开用途总急停按扭:用于紧急停机;截割急停按钮:用于截割电机停止电铃型式:矿用隔爆型规格型号:BAL-36/127/150矿用隔爆型电铃额定电压 AC127V额定电流 0.35A用途开机信号,启动报警。
目 录序言 (1)特别提示 (2)重要安全事项 (3)第一章 产品资料 (4)第1节 概述 (5)第2节 主要结构 (7)第3节 技术特性 (13)第二章 产品使用操作 (16)第1节 安装调整 (17)第2节 作业操作 (18)第3节 运输贮运 (22)第三章 产品技术保养 (29)第1节 保养维修 (30)第2节 注油 (34)第3节 操作维护保养程序 (39)第四章 故障分析与排除 (48)第五章 选配件 (57)第六章 电气部分 (61)第1节 概述 (62)第2节 技术参数和特征………………………………………63第3节电路的组成及工作原理 (66)第4节操作方法 (75)第5节注意事项 (76)第6节维护 (79)第7节运输及储存 (84)序言衷心感谢您选用EBZ160悬臂式掘进机,我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓,集长期从事煤炭机械设计和制造的经验而研制的EBZ160悬臂式掘进机,该机适用于煤巷或半煤岩巷以及软岩的巷道掘进,也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ160悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生,必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会:——帮助您了解本机器;——避免由于不适当操作而引起的机器故障;——增加机器的可靠性;——延长机器的使用寿命;——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得,以便能够随时阅读。
只有完全了解说明书的内容,您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示:请您精心维护和正确使用EBZ160悬臂式掘进机,对于违反下列规定而造成的后果,三一重装无义务承担责任:1.使用掘进机前,务必仔细阅读本说明书,并按所述要求进行操作;2.应按本说明书所规定的范围内使用掘进机,不得随意另作它用;3.操作人员必须是经过培训的熟练工人。
EBZ—--150A掘进机及锚杆钻臂S4200系统技术操作规程EBZ—-—150A掘进机操作规程一、EBZ——150A掘进机技术特点及参数:该设备重心低,机器稳定性好;截割部可伸缩,伸缩行程550mm,内喷雾为后喷雾,具有内、外喷雾,合理设计外喷雾形式,强化外喷雾;内喷雾具有漏水检查装置;铲板底部大倾角,整机地隙大,爬坡能力强,中间运输机平直结构,与铲板搭接顺畅,龙门高、运输通畅;本体、后支承箱体形式焊接结构,钢性好,可靠性强;液压系统采用恒功率、压力切断、负载敏感控制;电气系统采用新型综保,具有液晶汉字动态显示功能.EBZ—-150A型掘进机技术参数:二、开机前检查:(1)、检查掘进机周围是否支护良好,安全可靠。
(2)、检查掘进机各操作手柄是否处于零位,以免开机后引起误动作。
(3)、检查油管是否有漏油痕迹,各运转部位是否存在挤压、摩擦油管现象。
(4)、检查各零部件螺丝、螺栓是否齐全完整,各销、轴是否有断裂现象。
(5)、检查各减速器、油箱的显示油位是否符合要求.(6)、检查内外喷雾装置的喷嘴是否有短缺、堵塞,及时处理,确保喷雾效果。
(7)、检查掘进机小溜刮板链涨紧度,刮板有无短缺,各连接螺丝是否紧固。
(8)、检查转载机胶带接口是否有损坏,托辊是否齐全、机尾滚处有无煤、碳粒塞卡.(9)、对所检查的问题要及时进行处理,确保掘进机正常运转。
三、开机方法:(1)电气操作试运行操作顺序:启动顺序:照明→信号→油泵电机→二运电机→报警→截割电机停止顺序:截割电机→二运电机→油泵电机正常作业操作顺序:油泵电机→启动第二运输机→启动第一运输机→启动星轮→启动截割头1、操作人员向上搬动电器开关箱右侧电源开关手柄至接通的位置,此时,电源指示灯,前后照明灯齐亮。
2、左旋信号、报警开关,发出开机信号,并观察工作现场,确认不能发生机械和人身事故,方可开机。
3、左旋油泵启动开关油泵即可启动运转。
(注意油泵电机的运转方向,若反转则应将掘进机总开关换相)4、左旋二运开关,二运启动运转.5、右旋信号、报警开关,发出截割电机启动报警信号.报警信号发出5秒种后即可启动截割电机。
