溴化锂吸收式机组性能参数

溴化锂吸收式制冷机参数
1.制冷剂：溴化锂吸收式制冷机的制冷剂分为两种，一种是吸收剂，
即溴化锂水溶液，另一种是工质，即水蒸气。

溴化锂的浓度可以通过调整
稀溶液的水蒸气压来控制。

一般情况下，溴化锂的浓度在55%到65%之间。

2.供热温度：供热温度是指溴化锂吸收式制冷机中的蒸发器和发生器
中的热源的温度。

供热温度越高，制冷机的制冷效果越好。

一般情况下，
供热温度在100℃到200℃之间。

3.蒸发温度：蒸发温度是指蒸发器中的冷源的温度。

蒸发温度越低，
制冷机的制冷效果越好。

一般情况下，蒸发温度在-10℃到10℃之间。

4.制冷量：制冷量是指制冷机一定时间内从蒸发器中吸收的热量。

制
冷量的大小直接影响到制冷机的制冷效果。

一般情况下，制冷量在5千瓦
到1000千瓦之间。

5.热效应：热效应是指从蒸发器中蒸发出的水蒸气和吸收剂溴化锂反
应生成稀溶液时释放的热量。

热效应的大小直接影响到制冷机的制冷效果。

一般情况下，热效应在200千焦到400千焦之间。

溴化锂吸收式制冷机是一种比较成熟的制冷技术，广泛应用于各个行业，在制冷设备方面取得了显著的效果。

未来，随着制冷技术的不断发展，溴化锂吸收式制冷机还会进一步提升其性能，为人们的生产和生活提供更
好的制冷条件。

总之，溴化锂吸收式制冷机的参数包括制冷剂、供热温度、蒸发温度、制冷量和热效应等。

这些参数直接关系到制冷机的制冷效果，选择合适的
参数可以提高制冷机的性能，满足各种使用条件的需求。

一、工作条件冷水出口温度：≥5℃。

冷却水进口温度：18℃～34℃。

冷水、冷却水系统压力：≤0.8MPa。

（特殊订货除外）冷却水：清洁淡水，水质符合表8-1要求。

冷、热水流量允许调节范围：70～120%冷却水流量允许调节范围：50～120%电源：3φ—380V/50Hz。

机房温度：5℃～40℃；机房相对湿度：≤85%。

机房应无粉尘污染。

警告：1.本机组为真空设备，出厂前对设备的各阀门进行了严格的密封措施，严禁对其进行任何形式的改变，否则会对机组造成不可修复的破坏，甚至报废。

2.本机组的存放不得被雨淋，同时相对湿度不得大于85%。

否则会造成电器元器件的损坏。

3.本机组的出厂包装不得擅自打开，必须由我公司的专业调试人员拆封。

4.严禁在采暖及卫生热水工况下进行抽真空操作。

5.请务必在水管路过滤器滤网不小于10目。

二、工作原理及工作流程直燃型溴化锂吸收式冷热水机组(简称直燃机或机组)以燃料的燃烧热为驱动热源，利用冷剂水的蒸发吸热制取冷水，直接利用冷剂蒸汽冷凝放热制取热水。

在日常生活中，我们都有这样的常识，把酒精滴在皮肤上会有凉爽的感觉，这是因为酒精蒸发时吸取皮肤热量。

不仅酒精，任何一种液体在蒸发时，都要吸取周围的热量。

同样，我们知道，液体沸腾温度随其压力改变。

压力愈低，其沸腾温度也愈低。

例如：在一个大气压下，水的沸腾温度为100℃，而在0.00891个大气压时，水的沸腾温度就降到5℃了。

水的沸腾温度随压力的降低而降低。

如果我们能创造一个压力很低，或者说真空度很高的环境，让水在其中沸腾蒸发，就能获得制冷效果了。

直燃机就是利用上述原理，让水在压力很低的蒸发器传热管上沸腾蒸发吸热，制取低温冷水的。

显然，为使蒸发器的蒸发、吸热过程连续进行，就必须不断地补充冷剂水，并不断带走蒸发后的冷剂蒸汽。

这一功能是依靠溴化锂溶液的吸收特性来实现的。

1、制冷工作流程直燃型溴化锂吸收式冷热水机组工作原理如图2－1所示。

冷暖切换阀F1、F2处于关闭状态。

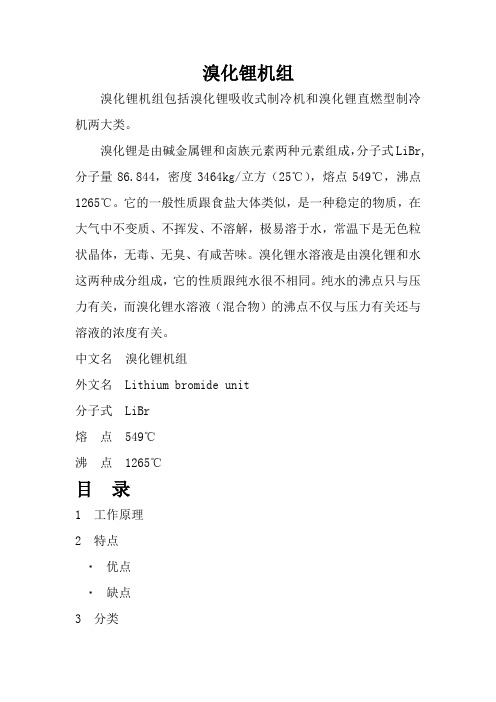

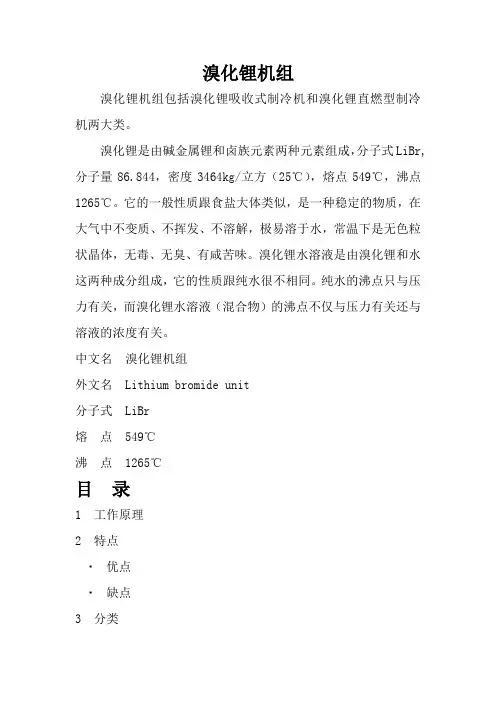

溴化锂机组溴化锂机组包括溴化锂吸收式制冷机和溴化锂直燃型制冷机两大类。

溴化锂是由碱金属锂和卤族元素两种元素组成，分子式LiBr,分子量86.844，密度3464kg/立方（25℃），熔点549℃，沸点1265℃。

它的一般性质跟食盐大体类似，是一种稳定的物质，在大气中不变质、不挥发、不溶解，极易溶于水，常温下是无色粒状晶体，无毒、无臭、有咸苦味。

溴化锂水溶液是由溴化锂和水这两种成分组成，它的性质跟纯水很不相同。

纯水的沸点只与压力有关，而溴化锂水溶液（混合物）的沸点不仅与压力有关还与溶液的浓度有关。

中文名溴化锂机组外文名 Lithium bromide unit分子式 LiBr熔点 549℃沸点 1265℃目录1 工作原理2 特点▪优点▪缺点3 分类▪能源▪工作型式4 内腔清洗5 机房设计6 机型选择▪燃机机型▪负荷确定▪台数确定▪压力确定▪燃料确定7 机房设计工作原理在溴化锂吸收式制冷中，水作为制冷剂，溴化锂作为吸收剂。

由于溴化锂水溶液本身沸点很高，极难挥发，所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽；在一定温度下，溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高，液面上的水蒸气饱和分压力越小。

所以在相同的温度条件下，溴化锂水溶液浓度越大，其吸收水分的能力就越强。

这也就是通常采用溴化锂作为吸收剂，水作为制冷剂的原因。

溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器、循环泵等几部分组成。

在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸气发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。

双良溴化锂吸收式参数理论说明1. 引言1.1 概述双良溴化锂吸收式参数是一种重要的研究领域，涉及溴化锂吸收式制冷系统中的关键参数。

本文旨在对双良溴化锂吸收式参数进行理论说明，并探讨其在工程系统和空调领域中的重要性和应用。

通过实验验证与结果分析，了解参数设计与优化方法，并给出结论和未来发展前景的展望。

1.2 文章结构本文共分为五个部分，每个部分都涵盖了双良溴化锂吸收式参数相关的重要内容。

首先是引言部分，介绍了文章的背景和目的，以及整体的文章结构。

然后是双良溴化锂吸收式参数理论说明，包括概述、基本原理和设计与优化方法。

接下来是参数的重要性及应用领域，主要涵盖了参数在工程系统中的重要性以及在空调领域和其他领域中的具体应用案例。

之后是实验验证与结果分析，在该部分将介绍实验建立与数据采集方法，并对实验结果进行深入分析和对比研究。

最后是结论与展望，总结所得的重要结论，并对双良溴化锂吸收式参数未来发展前景进行展望。

1.3 目的本文的主要目的是对双良溴化锂吸收式参数进行理论说明，探讨其在工程系统和空调领域中的重要性和应用。

通过实验验证与结果分析，加深对参数设计与优化方法的理解，并给出结论和未来发展前景的展望。

希望通过本文能够为相关研究者提供一定参考和指导，促进双良溴化锂吸收式参数领域的进一步发展。

2. 双良溴化锂吸收式参数理论说明：2.1 溴化锂吸收式参数概述：溴化锂吸收式参数是一种利用溴化锂作为工质的热泵循环系统。

该系统通过调节不同工质间的压力和温度，实现对空气中热能的吸收、存储和释放，达到空调和制冷的目的。

2.2 双良溴化锂吸收式参数基本原理：双良溴化锂吸收式参数采用溶液热力学性质实现制冷与加热功能。

系统包括蒸发器、冷凝器、吸收器和发生器四个主要部件。

首先，低压下的臭氧接触到活性碳上导致制冷剂蒸发并从室外空气中带走热量。

腐蚀抑制剂防止在这一过程中发生金属的部分直接接触并导致氧化。

其次，反应完成后产生次硝酸时再施加减压操作以去除挥发性物质，并同时进行水洗来降低下效应以及能耗。

约克YHAU-CL热水型溴化锂吸收式冷水机组产品名称约克YHAU-CL热水型溴化锂吸收式冷水机组公司名称上海九穗制冷系统工程有限公司价格1820000.00/台规格参数约克:YHAUYHAU-C:11311无锡:1121公司地址上海浦东金口路44联系电话021-******** 138********产品详情约克YHAU-CL（105 – 3,516KW）热水单效型溴化锂吸收式冷水机组综合说明一、 机组主要特点YHAU-CL系列热水单效型溴化锂吸收式冷水机组，采用水为制冷剂，溴化锂溶液为吸收剂，标准设计冷量可覆盖105-3516KW. 约克创新的两段式蒸发-吸收循环设计拓展了产品的运行范围，使得该产品可以使用低至70℃的热水用于驱动(处于行业领先水平)，确保该产品能够灵活地应用于工艺冷却，热电联产及舒适性空调，并具备卓越的能效和高可靠性。

YHAU-CL适用的工况范围运行参数温度范围冷却水进水温度高达37℃冷水出口温度低至4℃热水进口温度热水出口温度低至70℃低至60℃YHAU-CL先进的设计技术两段式蒸发-吸收设计与常规设计相比，YHAU-CL机组将吸收过程分为两段。

冷水依次流过两个串联布置的蒸发器换热管，而溴化锂浓溶液以相反的流向（相对冷水流向）依次流过吸收器壳侧。

从而增强了溴化锂浓溶液的冷剂蒸汽吸收过程，降低了溴化锂溶液浓度和系统运行压力。

与传统设计方式相比，两段式蒸发-吸收循环设计显著提高了机组能效及运行可靠性。

降膜式发生器采用加强型的管支撑结构，有助于延长机组使用寿命。

与传统的满液式发生器相比，降膜式发生器具有更好的传热性能，同时降低了溴化锂溶液的充注量，减少了机组启动时间。

专利自重力布液(淋盘)设计采用不锈钢材料，提高了机组的防腐性，优化了运行性能并延长机组的使用寿命。

高效板式热交换器与传统管壳式热交换器相比，板式热交换器结构紧凑，换热效率更高。

与传统铜钎焊板换相比，焊接式板换板片间隙较大，阻力损失更小，不易堵塞。

直燃型溴化锂吸收式冷热水机组性能分析作者：曾金海上传：water 来源：网易行业 2005-03-28 00:00在制冷运行时，V1,V2关闭，溶液循环：吸收器出来的稀溶液经低温和高温溶液热交换预热后进入高压发生器，在其中被加热并发生冷剂水蒸气，溶液变浓，成为中间溶液；该溶液经高温溶液热交换冷却，进入低位发生器，被加热并发生冷剂水蒸气，溶液变为浓溶液；浓溶液经低温溶液热交换冷却后，返回吸收器中吸收冷剂水蒸气而变成稀溶液。

这里的溶液是串联式循环流程。

直燃机组用串联循环的流程比较多，这是由于高压发生器中燃烧温度较高，采用溶液串联循环有利于防止溶液浓度过高而结晶。

冷剂水循环：高压发生器出来的冷剂水蒸气在低位发生器中加热溶液而冷凝成水，经节流后进入冷凝其中；地位发生器产生的冷剂水蒸气在冷凝器中被冷凝成水，冷凝器中冷剂水经节流进入蒸发器吸热气化，冷却冷冻水。

冬季机组作采暖运行时，V1,V2 开启，溶液循环：吸收器的稀溶液有泵压送到高压发生器中，被加热并发生冷剂水蒸气，溶液成为浓溶液，返回吸收器。

其冷剂水循环：高压发生器产生的冷剂水蒸气经吸收器进入正气发生器，在蒸发器中冷凝成冷剂水，同时加热了采暖热水，这时蒸发器实际上起冷凝器作用，冷剂水由蒸汽流入吸收器中，与高压发生器来的浓溶液混合，从而使浓溶液变为稀溶液。

（一）：前言直燃型溴化锂吸收式冷热水机组是直接利用初级能源热量的溴化锂吸收式机组。

早在本世纪三十年代初就已经有直燃型溴化锂吸收式制冷机组，到1968年在日本才开发出大型的以燃气作为热源的直燃型溴化锂吸收式冷热水机组。

这种机组发展迅速，目前已经是市场上重要的制冷机组之一。

近年来，我国的直燃型溴化锂吸收式冷热水机组发展迅速。

随着我国工业化的进程，燃料结构必将发生变化，将由固体燃料（煤）为主的燃料结构变为固体（煤）、液体（油）、气体（可燃气体）多样化的燃料结构，而我国的气体，液体燃料运输方便，燃烧效率高等优点，其更受青媚。
