自动对焦技术探究—101190039 黄建建【图片鉴赏】图中的“AF”意思是可自动对焦图为相机自动对焦原理图为相机上自动对焦的一些选项【概念解析】“自动对焦”（AF，是英文Auto Focus的缩写）又称为“自动调焦”，是照相机上所设的一种通过电子及机械装置自动完成对被摄物对焦，并达到使影像清晰的功能。
自动对焦最主要的特点是聚焦准确性高，操作方便，特别是对被摄物的聚焦，自动对焦更具优势，同时也有利于摄影者把精力更多地集中在所拍摄的画面上。
自动对焦可分为主动式自动对焦和被动式自动对焦两类。
主动式自动对焦主要是利用发射红外线或超声波量度被摄物的距离，自动对焦系统根据所获得的距离资料驱动镜头调节像距，从而完成自动对焦；被动式自动对焦主要是通过接受来自被摄物的光线，以电子视测或相位差检测的方式完成自动对焦。
图为自动对焦概念图【自动对焦分类】作为成像系统的一项关键技术，自动对焦技术于20世纪70年代最初应用于照相系统，传统的对焦技术大部分是基于测距原理的1，如超声波测距法、反射能量法2、3和一些基于三角测距原理的方法4；随着电子技术和信号处理技术的发展，人们找到了一些手段对准确对焦图像的信号和离焦图像的信号进行鉴别，由此产生了基于视频信号分析的自动对焦技术，并应用于摄像系统5,6；进入20世纪90年代后，以CCD(或CMOS获取的图像作为对焦的基本信息，以图像分析与处理为基础的智能化自动对焦技术蓬勃发展，在以数字相机为代表的现代数字成像系统中广泛采用71．像偏移法像偏移法像偏移法应用三角测量原理，如图1-1所示。
由被摄物体所发出的光线，同时进入测距器的左、右两端，右端为可动扫描反光镜，左端为固定反光镜。
从近距离到远距离，反光镜作大约1o扫描运动，测距计上左、右两光束，分别成像在两组各由五个硅光二极管组成的线阵接收元件上，通过两组间的信号比较，求得合适的对焦位置。
用CCD代替硅光二极管作为接收元件可形成固态三角测距自动对焦系统.它的两侧光路中的反光镜均为固定方式，被摄物体的距离信息通过在CCD上的成像位置的差异反映出来，可直接由CCD元件进行检测和分辨。

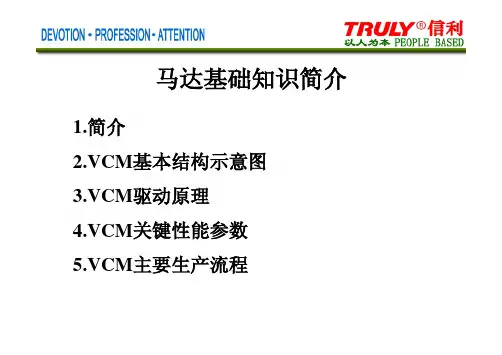

马达基础知识简介1.简介2.VCM基本结构示意图3.VCM驱动原理4.VCM关键性能参数5.VCM主要生产流程5.VCM主要生产流程6.VCM测试方法7.VCM选型时考量因素8.与马达相关主要工序及工序条件9.Truly主要马达供应商情况和特点1.简介1.1 AF介绍•目前客户需求/市场需求逐渐倾向于AF产品。
•AF即"Auto Focus"，可直接翻译为"自动对焦"。
•AF优点:景深比较大,拍照的清晰范围很广。
1.2 马达•马达有音圈马达(Voice Coil Motor).步进马达(Stepping Motor).压电式马达(Piezoelectric Motor);目前最常用的驱动机制为音圈马达(vcm)•VCM是一种将电能转化为机械能的装置。
利用来自永久磁钢的磁场与通电线圈导体产生的磁场中磁极间的相互作用产生有规律的运动的装置。
2.VCM基本结构示意图FRAMEF-SPRING YOKEMAGNET COILCARRIER B-SPACERB-SPRING BASE实物拆解图主要分为3大部分Magnet各组件示意图3.VCM驱动原理音圈马达的基本原理很简单，弗莱明左手定则：通过音圈导电后横切割磁场的磁力线，从而产生一个带动镜头向上的力。
通过这种直线运动的方式来达成驱动透镜进行自动调焦的一个目的。
4.VCM关键性能参数4.1 AF特性曲线•额定行程(Rated stroke)：在某个电流下，必须满足的最小位移值；•启动电流(Current)：最小位移量(通常默认为5μm)上升开始的电流；•斜率(Slope)：2点间的斜率（slope=位移差/电流差）•磁滞(Hysteresis)：去回行程差异•阻抗(Resistance)图片数据说明ØStarting Current[real]:启动电流；ØCustom Stroke@80mA：80mA时的位移值；ØHysteresis:磁滞(ave:平均值,max:最大值);ØStroke diff：位移差Øslope：斜率Stroke,Slope,Start currentHysteresis图片说明Ø动态Tilt 变化可以用跟Collimator 相似的曲线进行观察.右侧0°，左侧180°，上90°，下270°的方位角，中心Tilt 为0，以0.1°为单位的Tilt 角.Ø轨迹离中心越远表示tilt 越大ØTilt 过大可能会造成MN 或暗角。
