【VCM 名词解释】
VCM（Voice Coil Motor，音圈马达）是一种将电能转化为机械能的装置，广泛应用于各种电子设备中，如手机、摄像头、打印机等。
VCM 具有体积小、响应快、精度高等特点，能实现高精度的定位和控制。
【VCM 的组成及原理】
VCM 主要由线圈、磁铁、弹片和壳体等组成。
当给线圈通电时，会产生
磁场，与磁铁磁场相互作用，使磁铁产生位移，进而带动弹片运动。
线圈和磁铁之间的间隙越小，转矩越大，运动精度也越高。
【VCM 的特点与优势】
VCM 的特点包括：高精度、高转矩、响应速度快、体积小、低噪音等。
VCM 的优势主要体现在其广泛的应用领域和优越的性能。
随着科技的发展，VCM 在智能手机、无人机、自动驾驶等领域的应用将越来越广泛。
【VCM 的发展趋势与展望】
未来，VCM 技术将继续发展，以满足更高精度的定位需求。
例如，通过采用多线圈设计、优化磁场分布等方式，提高VCM 的性能。

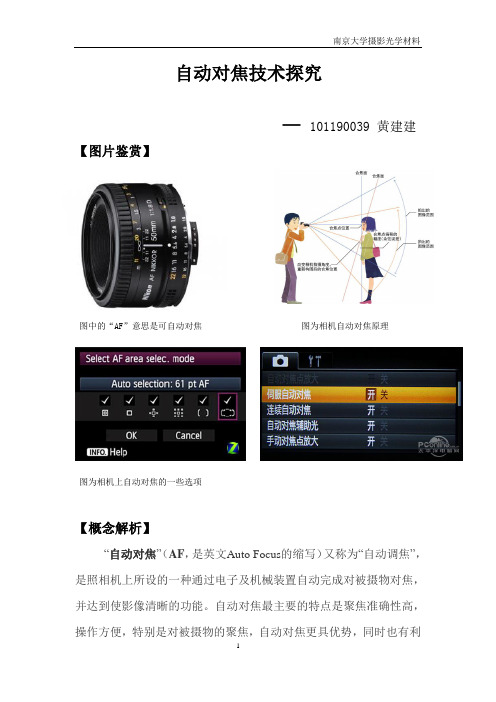

自动对焦技术探究—101190039 黄建建【图片鉴赏】图中的“AF”意思是可自动对焦图为相机自动对焦原理图为相机上自动对焦的一些选项【概念解析】“自动对焦”（AF，是英文Auto Focus的缩写）又称为“自动调焦”，是照相机上所设的一种通过电子及机械装置自动完成对被摄物对焦，并达到使影像清晰的功能。
自动对焦最主要的特点是聚焦准确性高，操作方便，特别是对被摄物的聚焦，自动对焦更具优势，同时也有利于摄影者把精力更多地集中在所拍摄的画面上。
自动对焦可分为主动式自动对焦和被动式自动对焦两类。
主动式自动对焦主要是利用发射红外线或超声波量度被摄物的距离，自动对焦系统根据所获得的距离资料驱动镜头调节像距，从而完成自动对焦；被动式自动对焦主要是通过接受来自被摄物的光线，以电子视测或相位差检测的方式完成自动对焦。
图为自动对焦概念图【自动对焦分类】作为成像系统的一项关键技术，自动对焦技术于20世纪70年代最初应用于照相系统，传统的对焦技术大部分是基于测距原理的1，如超声波测距法、反射能量法2、3和一些基于三角测距原理的方法4；随着电子技术和信号处理技术的发展，人们找到了一些手段对准确对焦图像的信号和离焦图像的信号进行鉴别，由此产生了基于视频信号分析的自动对焦技术，并应用于摄像系统5,6；进入20世纪90年代后，以CCD(或CMOS获取的图像作为对焦的基本信息，以图像分析与处理为基础的智能化自动对焦技术蓬勃发展，在以数字相机为代表的现代数字成像系统中广泛采用71．像偏移法像偏移法像偏移法应用三角测量原理，如图1-1所示。
由被摄物体所发出的光线，同时进入测距器的左、右两端，右端为可动扫描反光镜，左端为固定反光镜。
从近距离到远距离，反光镜作大约1o扫描运动，测距计上左、右两光束，分别成像在两组各由五个硅光二极管组成的线阵接收元件上，通过两组间的信号比较，求得合适的对焦位置。
用CCD代替硅光二极管作为接收元件可形成固态三角测距自动对焦系统.它的两侧光路中的反光镜均为固定方式，被摄物体的距离信息通过在CCD上的成像位置的差异反映出来，可直接由CCD元件进行检测和分辨。
宁波舜宇光电信息有限公司NINGBO SUNNY OPOTECH CO.,LTD手机摄像模组知识简介宁波舜宇光电信息有限公司研发部电子课CCM名词解释手机摄像模组又称为CCM英文为：Contraction/Chip Camera Module 中文为：紧凑型/单芯片型摄像模组手机摄像模组CCM结构CCM结构手机摄像头模组由镜头(lens)、镜座（lens holder）、传感器(sensor)、电容、FPC板（Flexible Printed Circuitry）、连接器(Connector)组成。
Sensor简介图像传感器（Image Sensor）图像传感器（Image Sensor）是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。
光电二极管受到光照射时，就会产生电荷，通过模数转换器芯片转换成数字信号。
目前有两种：一种是CCD（Charge Coupled Device电荷藕合器件）；另一种是CMOS（Complementary Metal-Oxide Semiconductor互补金属氧化物导体）。
Sensor简介Wafer PLCC DIPCLCC CSPImage Sensor的应用范围CCD CMOS区别CMOS器件产生的图像质量相比CCD来说要低一些。
到目前为止，市面上绝大多数的消费级别的数码相机都使用CCD作为感应器；CMOS则作为中低端产品应用于一些摄像头上。
CMOS影像传感器的优点之一是电源消耗量比CCD低，CCD为提供优异的影像品质，付出代价即是较高的电源消耗量，为使电荷传输顺畅，噪声降低，需由高压差改善传输效果。
但CMOS影像传感器将每一画素的电荷转换成电压，读取前便将其放大，利用3.3V的电源即可驱动，电源消耗量比CCD低。
CMOS影像传感器的另一优点，是与周边电路的整合性高，可将ADC与信号处理器整合在一起，使体积大幅缩小，例如，CMOS影像传感器只需一组电源，CCD却需三或四组电源，由于CCD的ADC与信号处理器的制程与CMOS不同，要缩小CCD套件的体积很困难。
CMOS Camera Module 摄像头模组知识培训手机摄像头模组的应用手机摄像头模组结构介绍摄像头Sensor的相关技术摄像头模组的相关技术自动变焦摄像头模组摄像头Sensor的相关技术1）Sensor的工作原理2）Sensor的像素3）Sensor的类型4）Sensor的封装形式5）Sensor的厂商和型号6）目前国内及全球Sensor使用现况光是一种波，可见光只是整个光波中的一段。
Lens就是一个能够截止不可见光波，而让可见光通过的带通滤波器。
Sensor 的工作原理其实传感器Sensor中感光的部分是由许多个像素按照一定规律排列的，如左图：光照--〉电荷--〉弱电流--〉RGB数字信号波形--〉YUV数字信号信号Sensor 的工作原理Sensor的工作原理Sensor的像素★30万像素最大点阵640×480 （VGA）★130万像素最大点阵1280×960 （SXGA）★200万像素最大点阵1600×1280 （UXGA）★300万像素最大点阵2048×1536Sensor的类型此类感光元件有两种，CCD和CMOS。
CCD（Charge Coupled Device）为电荷藕合器件图像传感器。
目前有能力生产CCD 的公司分别为：SONY、Philips、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。
CMOS（Complementary Metal-Oxide Semiconductor）为互补性氧化金属半导体图像传感器。
对于CMOS来说，具有便于大规模生产，且速度快、成本较低，将是数字相机关键器件的发展方向。
CMOS感光器以已经有逐渐取代CCD感光器的趋势，并有希望在不久的将来成为主流的感光器。
Sensor的封装形式目前的Sensor有两种封装形式，即CSP和DICE。
在模组厂商加工制造中，CSP所对应的制程是SMT，DICE所对应的制程是COB。
