城市轨道交通车站的组成

第五章城市轨道交通系统的构成轨道交通系统由一系列相关设施组成，这些设施包括车站、线路、列车、控制以及通信信号系统等；它们的协同工作是为用户提供满意服务的保证。

下面分别介绍这些设备。

第一节线路一、基本概念（一）正线正线是指供载客列车运行的线路，包括区间正线、支线、车站正线及站线。

城市轨道交通正线是独立远行的线路，一般按双线设计，采用右侧行车制。

大多数线路为全封闭．与其他交通线路相交处，一般采用立体交叉。

在特殊条件下（如运营初期），两条线路或交通方式的运量均较小时，经过计算．通过能力满足要求，也可考虑采用平面交叉。

城市轨道交通车站是旅客乘降的场所，一般应设置在客流量大的集散点以及与其他线路交会的地方，车站间的距离要根据实际需要确定。

一般地，在市区车站间距应在1k m左右，在郊区不宜大2k m。

（二）辅助线辅助线为空载列车提供折返、停放、检查、转线及出入段作业所需的线路。

它包括折返线、临时停车线、渡线、车辆段出入线、联络线等。

（1）折返线城市轨道交通线路一般都比较长，全线的客流分布可能会不太均匀，这时可组织区段运行。

区段运营是指列车根据运行交路的要求，在端点站与中间车站或中间站与中间站之间进行列车折返。

因此，在这些提供折返作业的中间站上，需要为列车设置折返线。

折返线的型式匝能满足折返能力的要求。

（2）临时停车线及渡线城市轨道交通线路由十运输量大，列车远行间隔一般较密。

在运营过程中，在线运营列车可能会发生故障。

为不影响后续列车运行，设计上应能使故障列车及时退出运营正线。

一般说来，在轨道交通线路沿线每隔 3～5 个车站的站瑞应加设渡线或车辆停放线。

渡线的作用是使离开车辆段的故障列车能及时调头返回车辆段，停车线的作用则是临时停放事故列车。

（3）车辆段出入线为保证运行列车的停放和检修，在轨道交通沿线适当的位置应设置车辆段，车辆段与正线连接的线路为车辆段出入线，出入线可以设计为双线或单线，与城市道路或其他方式的交叉处可采用平交或立交，具体方案要根据远期线路通过能力需要量来确定。

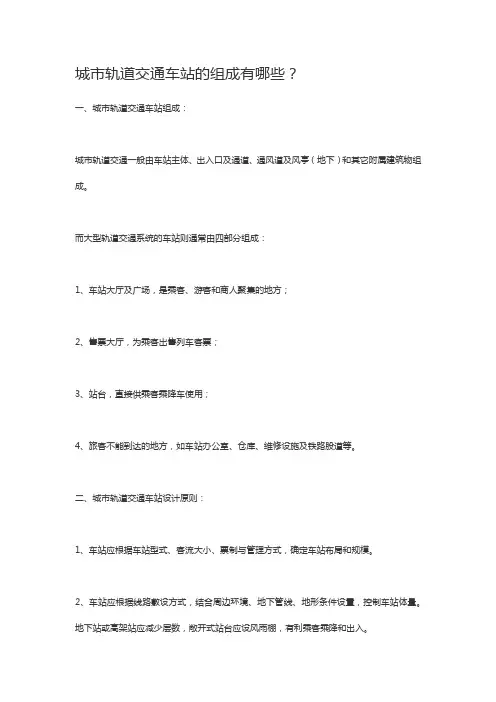

城市轨道交通车站的组成有哪些？一、城市轨道交通车站组成：城市轨道交通一般由车站主体、出入口及通道、通风道及风亭（地下）和其它附属建筑物组成。

而大型轨道交通系统的车站则通常由四部分组成：1、车站大厅及广场，是乘客、游客和商人聚集的地方；2、售票大厅，为乘客出售列车客票；3、站台，直接供乘客乘降车使用；4、旅客不能到达的地方，如车站办公室、仓库、维修设施及铁路股道等。

二、城市轨道交通车站设计原则：1、车站应根据车站型式、客流大小、票制与管理方式，确定车站布局和规模。

2、车站应根据线路敷设方式，结合周边环境、地下管线、地形条件设置，控制车站体量。

地下站或高架站应减少层数，敞开式站台应设风雨棚，有利乘客乘降和出入。

3、换乘车站应做好规划设计，换乘距离不宜大于250m，换乘时间不宜大于5min，并结合工程实施条件，选择便捷的换乘方式，换乘通道应满足正常通过和紧急疏散能力。

4、换乘车站在工程实施中，属近期建设的车站，其换乘节点的土建工程宜一次建成，统一利用两站地下空间和设备资源共享。

属远期建设的车站，宜作预留换乘条件和后期施工条件。

5、站台上应设有足够数量的出站通道、楼梯和自动扶梯，并保证下车乘客至就近通道或楼梯口的最大距离不得超过50m，并在下一次列车到达前，已撤离站台。

6、车站设备及管理用房区应根据各系统工艺和相互接口联系要求，进行综合协调、合理布置。

地面和高架车站的设备用房，应因地制宜、灵活布置，有条件的地方可与邻近建筑物合建。

7、地下车站站台与站厅公共区应划分防烟、防火分区，防烟分区不得跨越防火分区。

8、车站的楼梯（含自动扶梯）、检票口、出入口通道的通过能力均应按超高峰小时进出站客流及各口部的不均衡系数计算确定。

并且应满足在高峰小时发生事故灾害时的紧急疏散，能在6min的目标时间内，将一列进站列车所载的乘客（按远期高峰时段的进站客流断面流量计）及站台上候车人员全部撤离站台。

9、车站的站厅应进行客流流线组织设计，出入口、检票口、楼梯口布置应符合客流组织路线，并有一定缓冲距离，确保进出站客流路线通畅。

轨道交通主要概念1.城市轨道交通运营线路的根本组成城市轨道交通运营线路由车站和区间两个局部组成。

(1)车站：车站的生产活动及其主要设备城市轨道交通系统车站每天主要的生产活动是办理行车与客运作业。

车站设置的技术设备主要有：线路：车站线路包括正线、配线、折返线和存车线，是列车在站内到、发及停留，或进行折返作业的线路。

信号与通信设备：为保证行车作业平安和提高行车作业效率，在车站设置信联闭和通信设备。

信号是对行车和其他有关作业人员发出的指示，联锁设备是保证车站范围内行车平安的设备，闭塞设备是保证区间内行车平安的设备。

站台：站台主要供歹0车停靠和乘客候车、上下车使用。

站台按型式不同，有岛式站台、侧式站台、混合式站台和纵歹0式站台等型式。

站厅、通道和升降设备。

售检票设备。

作业或设备用房。

(2)区间：指两个车站进站信号机之间的区段。

主要设备包括区间线路、道岔和信号机。

2.RailSyM根底设施管理模块涉及的关键概念(1)车站线路：车站是设配线的分界点。

在车站内除与区间直接连通的正线外，还设有到发线、牵出线、货物线、存车线、检修线和平安线、避难线等。

(2)站界：在铁路线上，为了保证行车平安和分活责任事故，车站和区间的范围都有明确的规定。

单线铁路是以车站两端进站信号机机柱中心线为界，内方为车站，外方那么为区间。

双线铁路站界是按上下行方向分别确定的。

一端以进站信号机为界，一端以站界标为界。

站界确定后就可以确定车站的范围。

(3)道岔：是列车从一股道转向另一股道的转辙设备。

通过将道岔版扳动到不同的位置，确定不同的路径。

(4)信号设备是信号、联锁、闭塞设备的总称。

信号是指示列车运行和调车工作的命令。

信号机分进站信号机、进路信号机、出站信号机和调车信号机。

(5)进站信号机：用丁防护车站，指示列车可否由区间进入车站以及进站时的运行条件，在车站入口处设置的信号机叫进站信号机。

具体位置设在距车站最外方进站道岔尖轨尖端(逆向道岔)或警冲标(顺向道岔)不少丁50米的地方。

简述城市轨道交通车站的基本组成。

城市轨道交通车站是城市轨道交通系统中的重要组成部分，是乘客乘坐轨道交通的出发点和目的地。

车站的基本组成包括站台、站厅、进出站口、候车区、设备设施等。

站台是乘客上下车的地方，通常分为上行站台和下行站台。

站台通常位于地下或地面，有时也会设置在高架桥上。

站台上设有候车座椅、候车广告牌、站名标识等设施，以方便乘客等候和辨认站点。

站台周围有护栏或屏蔽门，以确保乘客的安全。

站厅是乘客进出车站的过渡区域，通常位于地下或地面。

站厅内设有售票窗口、自动售票机、自动充值机、自助取票机等设施，方便乘客购票、充值和取票。

同时，站厅内还设有出入口通道、安全检查口、电子显示屏等，以指引乘客进出车站和提供相关信息。

进出站口是乘客进入或离开车站的通道，通常位于站厅的两侧。

进出站口设有闸机或转闸器，乘客需要刷卡或投币通过闸机才能进入或离开车站。

进出站口还设有安全检查口，用于检查乘客携带的行李或物品，以确保安全。

候车区是乘客等候列车的区域，通常位于站台或站厅。

候车区设有候车座椅、候车广告牌、电子显示屏等设施，以提供乘客舒适的等候环境和相关信息。

车站还配备了一系列设备和设施，以保障乘客的出行安全和便利。

例如，车站内设置了紧急报警装置、灭火器、应急通道等，以应对突发情况。

车站还设有洗手间、垃圾桶、饮水机等，以满足乘客的基本需求。

城市轨道交通车站是乘客乘坐轨道交通的重要场所，其基本组成包括站台、站厅、进出站口、候车区、设备设施等。

这些组成部分共同构成了一个完整的车站，为乘客的出行提供了便利和保障。

随着城市轨道交通的发展，车站的功能和设施也在不断更新和完善，以满足乘客日益增长的需求。

第1章城市轨道交通设备概述学习辅导一、主要学习内容重点掌握名词解释：1、城市轨道交通设备2、道岔3、正线4、车站5、联锁设备重点问题：1、城市轨道交通设备包括哪些？其作用是什么？2、城市轨道交通车站系统运营设备包括哪些？一般掌握1、城市轨道交通车站有哪四大组成部分?2、动车组的发展趋势具有哪方面的特点？了解简述我国城市轨道交通设备的发展经历。

二、重点名词解释1、城市轨道交通设备：城市轨道交通设备基本上可分为线路和站场、车辆和牵引供电、通信和信号、供电系统、车站系统运营设备等。

这些设备是城市轨道交通的“硬件”，是正常运营的物质基础，是安全的技术保证。

2、道岔：可以把不同位置和方向的轨道相互连接起来。

3、正线：是指供载客列车运行的线路，贯穿所有车站和区间。

4、车站：是城市轨道交通的重要组成部分，是乘客上下车、换乘的场所，是集散客流的基本设施，也是列车车辆到发、通过、折返、临时停车的地点。

5、联锁设备：是城市轨道交通的重要信号设备，用来在车站或车辆段实现联锁关系，建立进路、控制道岔的转换和信号机的开放，以及进路解锁，以保证行车安全。

三、主要知识点练习（一）单选题1、我国城市轨道交通设备国产化要达到（）%。

A．70B．80C．90D．602、至2016年我国将新建城市轨道交通线路（）条，总建设里程为2500公里。

A．65B．70C．89D．903、城市轨道交通中采用了以计算机处理技术为核心的各种（），从而使城市轨道交通运营更为可靠、安全。

A．机械化设备B．实用性设备C．经济性设备D．自动化设备4、城市轨道交通线路按其空间设置位置，有地下、地面和（）三种形式。

A．山上B．高架C．水下D．隧道5、在城市轨道交通线路中，一般（）号道岔用于正线和辅助线。

A．9B．7C．6D．56、非接触式地铁车票是传统磁卡寿命的（）。

A．180倍B．200倍C．150倍D．100倍7、世界上第一条地下铁道于1863年1月10日首先在（）建成。
