电火花线切割加工零件的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

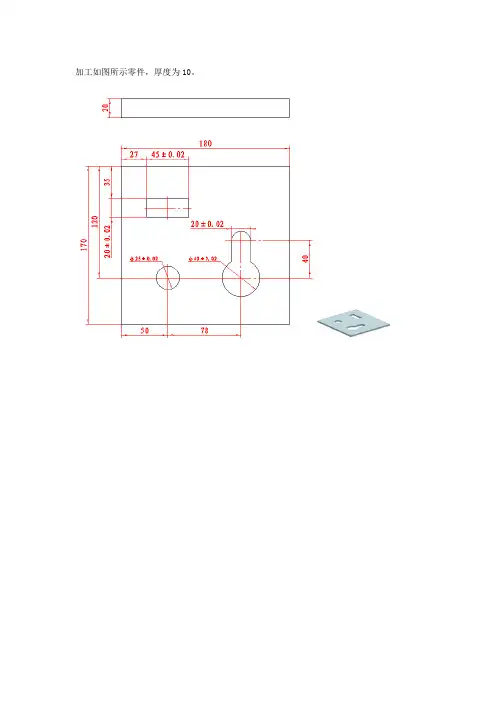

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电火花线切割加工零件的工艺流程一般包括以下几个步骤：1. 零件图绘制：根据零件的设计要求，使用 CAD 等绘图软件绘制出零件的二维或三维图形。
电火花线切割机床的基本操作步骤
1）开机：
接通电源，按下电源开关。
2）把加工程序输入控制器。
3）开运丝：
按下运丝电源开关，让电极丝滚筒空运转，检查电极丝抖动情况和松紧程度。
若电极丝过松，则应用张紧轮均匀用力紧丝。
4）开水泵，调整喷水量：
开水泵时，请先把调节阀调至关闭状态，然后逐渐开启，调节至上下喷水柱包容电极丝，水柱射向切割区，水量不必太大。
5）接通脉冲电源，选择电参数：
用户应根据对切割效率、精度、表面粗糙的要求，选择最佳的电参数。
电极丝切入工件时，把脉冲间隔拉开，等切入后，稳定时再调节脉冲间隔，使加工电流满足要求。
6）开启控制机，进入加工状态。
观察电流表在切割过程中，指针是否稳定，精心调节，切忌短路。
7）加工结束后应先关闭水泵电机，再关闭运丝电机，检查X、Y、U、V坐标是否到终点。
到终点时拆下工件，清洗并检查质量，未到终点应检查程序是否有错或控制机是否有故障，及时采取补救措施，以免工件报废。
机床控制面板上有红色急停按钮开关，工件中如有意外情况，按下此开关后可断电停机并进行保护。
警告：机床运行时，禁止打开护罩，手触摸电极丝！
警告：丝筒运行时，严禁插入摇把！
警告：丝筒运行时，禁止打开丝筒上部移动护盖！
警告：突发故障，应立即切断电源，请专业维修人员进行检修。
转载请注明出处地：珠海市杜芬自动化科技有限公司。
《电火花成形与线切割加工》实验报告1、线切割加工一、机床的结构及工作原理结构体：1654327 图1 线切割机床结构图1图2 线切割机床结构图2 1－绝缘底板2－工件3－钼丝4－导向轮5－脉冲电源6－支架7－贮丝筒8-送丝机构9-切削液控制机构工作原则：与传统的切削方法不同，电火花加工是一种利用刀具电极与工件两极之间的脉冲放电产生的电腐蚀现象来加工工件尺寸的加工方法。
电偶腐蚀现象最简单的例子之一是电气开关触点的电偶腐蚀，这是由触点打开和关闭时产生的火花引起的，逐渐损坏触点。
火花腐蚀的主要原因是：火花放电时，火花通道内瞬间产生高温热源，使局部金属熔化汽化并腐蚀。
但这种简单的电蚀还不能构成实用的电火花加工。
线切割机加工的基本原理是用移动的金属丝（直径0.02～0.3mm的钼丝或黄铜丝）作为工具电极，在金属丝和工件之间施加脉冲电流产生放电腐蚀。
切割工件。
工件接高频脉冲电源正极，电极丝接负极，即采用正极性处理。
工作流体介质浇注在工件之间。
当电频脉冲电源通电时，随着工作流体的电离和击穿，形成放电通道，电子高速跑向正极，正离子跑向负极，所以电能转化为动能，粒子相互碰撞。
反过来，材料的冲击将动能转化为热能。
在放电通道中，正极和负极表面分别成为瞬间热源，达到极高的温度，使工作流体介质汽化、热裂和分图3 电火花线切割机床铭牌8 9解，使金属熔化、沸腾、汽化材料。
在热膨胀、局部微爆、电动力学、流体动力学等综合作用下，被腐蚀的金属颗粒随着电极丝和工作液的运动和冲刷被甩出放电区，形成凹坑。
在金属表面。
在脉冲间隔期间，工作流体的介质被去离子，放电通道中的带电粒子重新结合成中性粒子，恢复了工作流体的绝缘性能。
由于加工过程是连续的，由控制系统控制步进电机，使工作台在水平面内沿两个坐标方向运动，使工件逐渐切削成各种形状。
二、机床界面及主要功能介绍（操作流程及功能）零：设置加工坐标的原点。
起点：使加工起点回到设定的坐标原点。
中心：自动移动到工件的中心。
电火花线切割加工实验实验指导书引言：电火花线切割是一种常用于金属材料的切割加工方法，通过电火花放电产生的高温和高能量，将材料表面局部熔化、蒸发和燃烧，以达到切割的目的。
本实验旨在通过实践操作，加深学生对电火花线切割工艺的理解，提高操作技能，掌握正确的实验流程和安全注意事项。
一、实验原理1.1 电火花线切割的基本原理电火花线切割是将电能转化为热能，通过电火花放电产生的能量瞬间使材料表面局部熔化、蒸发和燃烧，通过材料的熔化和喷腾达到切割的目的。
电火花线切割工艺通常包括以下几个步骤：电极位置设定、电极的放电间隙调整、放电时间控制、驱动系统控制和冷却系统控制。
1.2 实验装置和设备本实验使用的电火花线切割实验装置包括：电火花机、电极装置、工作台、冷却系统和控制系统。
具体实验步骤如下：二、实验步骤2.1 实验前的准备1) 确保实验室设备和操作区域的安全：a) 检查电火花机和相关设备的工作状态和使用条件，确保符合安全标准；b) 清理操作区域，确保没有杂物和易燃物；c) 穿戴必要的个人防护装备，如防护眼镜、耳塞和防护手套。
2) 准备实验所需材料：a) 要切割的金属材料（如铝合金、钢板等）；b) 适合实验需求的电极。
2.2 实验的具体步骤1) 将待切割材料固定在工作台上，调整工作台使材料平整且紧固。
2) 调整电极位置和放电间隙：a) 选择适当的电极形状和尺寸；b) 将电极装置固定在切割装置上；c) 调整电极与待切割材料的距离，一般为5-10mm。
3) 连接冷却系统：a) 确保冷却系统正常工作；b) 将冷却系统的水管连接到设备上。
4) 打开电火花机和控制系统，并设置合适的放电参数。
5) 进行切割实验：a) 选择合适的放电时间，根据材料的厚度和切割要求进行调整；b) 操作人员需要站在安全位置上，保持距离和正确的姿势；c) 按下启动按钮，开始实验；d) 实验过程中需要注意观察切割的情况，根据需要进行调整。
6) 实验结束后，关闭电火花机和控制系统，断开电源。
线切割操作规程引言概述：线切割是一种常用的金属加工方法，通过电火花放电将金属材料切割成所需形状。
为了确保操作的安全性和效率，制定适当的操作规程是非常重要的。
本文将详细介绍线切割操作规程的五个部分，包括设备准备、工件准备、切割参数设置、操作步骤和安全注意事项。
一、设备准备：1.1 检查设备状态：确保线切割机床的各项功能正常，如电源、控制系统、切割电源等。
1.2 准备切割刀具：选择适合切割材料的刀具，并检查其磨损情况，确保切割质量。
1.3 检查冷却系统：确保冷却液的供给充足，并检查冷却系统的管路是否通畅。
二、工件准备：2.1 清洁工件表面：使用清洁剂和刷子清洁工件表面，去除油污和杂质，以确保切割质量。
2.2 固定工件：使用夹具或磁性吸盘等固定工件，保证工件在切割过程中不移动。
2.3 标记切割线：根据设计要求，在工件上标记切割线，以便操作时能够准确切割。
三、切割参数设置：3.1 选择切割模式：根据工件材料和形状，选择合适的切割模式，如连续切割、跳动切割等。
3.2 设置切割速度：根据工件材料的硬度和厚度，设置合适的切割速度，以保证切割质量和效率。
3.3 调整放电参数：根据工件材料的导电性和切割要求，调整放电电流和放电时间等参数，以获得最佳切割效果。
四、操作步骤：4.1 启动设备：按照设备操作手册的要求，正确启动线切割机床和冷却系统。
4.2 加工前准备：根据切割参数设置的要求，调整设备参数，并将工件固定在工作台上。
4.3 开始切割：根据切割线的标记，使用控制系统操作设备，开始进行线切割作业。
4.4 监控切割过程：注意观察切割过程中的放电状态和工件情况，及时调整切割参数以确保切割质量。
4.5 完成切割：切割完成后，关闭设备，清理工作区域，并进行必要的设备保养和维护。
五、安全注意事项：5.1 佩戴防护装备：操作人员应佩戴防护眼镜、手套和耳塞等个人防护装备，确保安全。
5.2 避免触摸切割区域：在切割过程中，严禁触摸切割区域，以免发生意外。
线切割操作步骤1. 简介线切割是一种常见的金属加工技术，也称为电火花加工。
它利用电脉冲将导电材料切割成所需形状，广泛应用于制造业各个领域，如模具制造、航空航天、汽车工业等。
本文将详细介绍线切割的操作步骤。
2. 设备准备在进行线切割操作前，需要准备以下设备和材料： - 线切割机床：用于进行线切割加工的设备。
- 工作台：用于放置待加工的金属工件。
- 电极丝：一种特殊的金属丝，用来进行切割。
- 工作液：用于冷却和清洁切割区域的液体。
3. 操作步骤步骤一：准备工作1.将待加工的金属工件放置在工作台上，并固定好。
2.根据需要的尺寸和形状，选择合适直径和材质的电极丝。
步骤二：调整机床参数1.打开线切割机床的电源，并将操作面板调整到合适的位置。
2.根据金属工件的材质和厚度，设置合适的切割参数，包括放电电流、放电时间等。
步骤三：安装电极丝1.打开机床上的电极丝盒，取出一段足够长度的电极丝。
2.将电极丝插入机床上的导线轮，并确保其能够顺畅地通过导线轮。
步骤四：调整切割位置1.使用操作面板上的控制按钮，将切割头移动到离工件表面一定距离的位置。
2.使用调整手柄或操作面板上的微调按钮，微调切割头与工件之间的距离，以确保最佳切割效果。
步骤五：开始切割1.打开机床上的冷却系统，并将工作液注入冷却槽中。
2.启动线切割机床，使其自动进行切割操作。
3.观察切割过程中的情况，确保切割头与工件之间保持稳定且合适的距离。
步骤六：完成切割1.当切割完成后，关闭机床的电源。
2.将切割好的工件取出，并进行必要的清洁和检查。
4. 注意事项•操作前务必戴上防护眼镜、手套等个人防护装备。
•在操作过程中，严禁触摸切割头和导线轮等高温部件。
•定期检查和维护线切割设备，确保其正常运行。
结论通过以上步骤，我们可以顺利进行线切割操作。
线切割作为一种高精度、高效率的加工技术，在制造业中扮演着重要角色。
熟练掌握线切割操作步骤，并遵守相关安全规定，能够提高工作效率和加工质量，确保操作人员的安全。
电火花线切割加工的步骤及要求
电火花线切割加工是实现工件尺寸加工的一种技术。
在一定设备条件下,合理的制定加工工艺路线是保证工件加工质量的重要环节。
电火花线切割加工模具或零件的过程,一般可分以下几个步骤。
1. 对图样进行分析和审核
分析图样对保证工件加工质量和工件的综合技术指标是有决定意义的第一步。
以冲
裁模为例,在消化图样时首先要挑出不能或不易用电火花线切割加工的工件图样,大致有如下几种:
⑴表面粗糙度和尺寸精度要求很高,切割后无法进行手工研磨的工件;
⑵窄缝小于电极丝直径加放电间隙的工件,或图形内拐角处不允许带有电极死板井架放电间隙所形成的圆角的工件;
⑶非导电材料;
⑷厚度超过丝架跨距的零件
⑸加工长度超过x,y拖板的有效行程长度,且精度要求较高的工件。
在符合线切割加工工艺的条件下,应着重在表面粗糙度、尺寸精度、工件厚度、工件材料、尺寸大小、配合间隙和冲制件厚度等方面仔细考虑。
编程注意事项
1. 冲模间隙和过渡圆半径的确定
⑴合理确定冲模间隙。
冲模间隙的合理选用,是关系到模具的寿命及冲制件毛刺大小
的关键因素之一。
不同材料的冲模间隙一般选择在如下范围:
软的冲裁材料,如紫铜、软铝、半硬铝、胶木板、红纸板、云母片等,凸凹模间隙可选为冲材厚度的10%—15%。
硬质冲裁材料,如铁皮、钢片、硅钢片等,凸凹模间隙可选为冲裁厚度的15%—20%。
这是一些线切割加工冲裁模的实际经验数据,比国际上流行的大间隙冲模要小一些。
因为线切割加工的工件表面有一层组织脆松的熔化层,加工电参数越大,工件表面粗糙度越差,熔化层越厚。
随着模具冲次的增加,这层脆松的表面会渐渐磨去,是模具间隙逐渐增大。
合理确定过渡圆半径。
为了提高一般冷冲模具的使用寿命,在线线、线圆、远远相交处,特别是小角度的拐角上都应加过渡圆。
过渡圆的大小可根据冲裁材料厚度、模具形状和要求寿命及冲制件的技术条件考虑,随着冲制件的曾厚,过渡圆亦可相应增大。
一般可在0.1—0.5㎜范围内选用。
对于冲件材料较薄、模具配合间隙较小、冲件又不允许加大的过渡圆,为了得到良好的凸凹模配合间隙,一般在图形拐角处也要加一个过渡圆。
因为电极丝加工轨迹会在内拐角处自然加工出半径等于电极丝半径加单面放电间隙的过渡圆。
2. 计算和编写加工程序
编程时,要根据配料的情况,选择一个合理的装夹位置,同时确定一个合理的起割点和切割路线。
起割点应取在图形的拐角处,或在容易将凸尖修去的部位。
切割路线主要以防止或减少模具变形为原则,一般应考虑使靠近装夹着一边的图形最后切割为易。
3. 穿制加工用的程序纸带和校对纸带
根据程序单把纸带制作完毕后,一定把程序单与制作好的纸带逐条进行校对,用校对好的纸带把程序输入控制器后才能试切样板,对简单有把握的工件可以直接加工。
对尺寸精度要求高、凸凹模配合间隙小的模具,必须要用薄料试切,从事切件上可检查其精度和配合间隙。
如发现不符合要求,应及时分析,找出问题,修改程序直至合格后才能正式加工模具。
这一
步骤是避免工件报废的一个重要环节。
根据实际情况,也可以直接由键盘输入,或从编程机直接把程序传输到控制器中。
