移动式皮带输送机使用说明书

皮带输送机使用手册一、安全注意事项1.在操作前，必须熟悉该设备的结构和工作原理，并接受相关安全培训和操作指导。

2.操作人员必须穿着符合安全要求的工作服和防护装备，并熟悉逃生通道和紧急停机装置的位置。

3.在操作之前，应检查机器的各个部分是否运行正常、紧固件是否松动、传动装置是否润滑良好。

4.禁止将液体或易燃物质直接浇在输送带上。

5.确保输送带的运行方向正确，并且可以顺利起跑和运行。

6.带式输送机在正常运行时，严禁站立或行走在输送带上。

7.维修和保养时，必须先切断电源，并在操作之前将培训合格的人员带到现场，以确保操作安全。

二、机器操作1.启动设备前，确保料斗和输送带上无杂物，以防堵塞和卡住传送带。

2.输送带的速度必须根据物料性质和输送距离进行调整，以保证物料的顺利输送。

3.在运行过程中，操作人员应注意观察设备的运行状态，如异常现象及时停机检修，并上报维修部门。

4.严禁在输送带上进行清洗工作或打扫机器表面，清洁时应切断电源。

5.机器运行过程中，禁止将手或其他物体伸入输送带下。

如需检修或维护，切断电源后方可操作。

6.机器运行时，禁止将重物放置在输送带上，以免对设备造成损坏。

三、维修和保养1.带式输送机在运行之前和停止之后，必须进行相关的维护和保养工作。

2.首先，切断电源，然后对输送带进行清洁，确保带式输送机的干净卫生。

3.定期检查输送带的张紧装置，确保带式输送机正常运行。

4.每隔一段时间，对轴承和传动装置进行润滑，保持正常运行。

5.定期检查输送带的磨损情况，如发现磨损过大或破损，及时更换。

6.如果发现带式输送机运行异常，应立即切断电源，并通知维修人员进行检修。

四、故障排除1.输送带不动：首先检查电源是否正常，然后检查驱动装置及电机是否故障，如需要更换，应由专业人员进行操作。

2.输送带跑歪：检查输送带的张紧装置，调整张紧力度和位置。

3.输送带漏料：检查料斗和输送带之间的密封情况，如有破损或松动，及时修复。

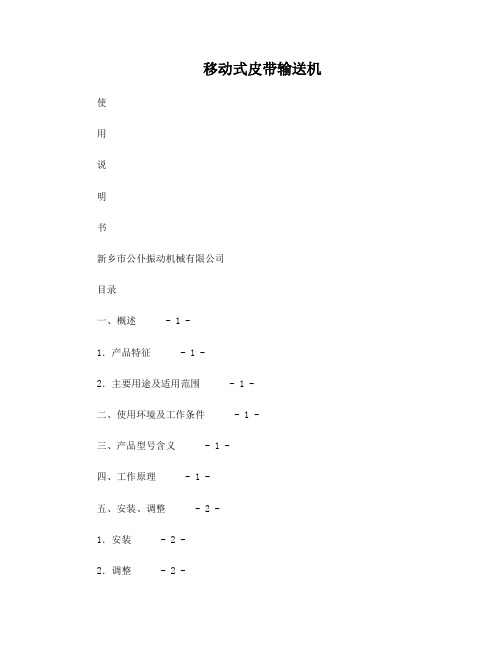

移动式皮带输送机使用说明书新乡市公仆振动机械有限公司目录一、概述 - 1 -1．产品特征 - 1 -2．主要用途及适用范围 - 1 -二、使用环境及工作条件 - 1 -三、产品型号含义 - 1 -四、工作原理 - 1 -五、安装、调整 - 2 -1．安装 - 2 -2．调整 - 2 -六、使用、操作 - 4 -1．牵引式 - 4 -2. 推进式 - 5 -七、保养、维护 - 5 -1、维护与修理 - 5 -2、检修周期 - 6 -八、故障分析与排除 - 7 -九、运输、贮存 - 8 -十、安全警示 - 8 -1.概述： - 9 -1.1 危险！ - 9 -1.2 警告！ - 9 -1.3 小心！ - 9 -2.提示内容 - 9 -十一、其他 - 10 -一、概述1．产品特征移动式胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了移动装置等，因为多了移动装置所以使移动式皮带输送机增加了优越的机动能力，可以根据现场情况配以叉车等动力机车推动或牵引到合适地点进行装卸货物。

2．主要用途及适用范围适用于煤炭、冶金、矿山、化工、建材、码头、仓库、工地等输送散状物料或箱袋状物品，特别适合在化肥厂、水泥厂等需要人工装车的环境中使用，节省了大量人员。

二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。

2输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。

3有被水淋或局部有输送煤泥水的运行情况。

4工作制为连续型。

三、产品型号含义G D J 100 /100 / 37-4 驱动功率（37KW-4极电动机）输送量1000t/h带宽1000mm钢架落地式移动港口用带式输送机四、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。

驱动滚筒外层包胶，磨擦系数大，初张力小，由电机及减速机的驱动，在满足尤拉公式的情况下带动胶带转动，同时，胶带作为承载及牵引工具承载散状物料作连续不断的运输。

皮带输送机使用手册
皮带输送机，又称皮带运输机，是传统物料输送系统的主要组成部分，它通过两个轻量结构的传动卷筒将输送物料从一个点运输到另一个点，大
大提高了输送效率。

下面介绍皮带输送机的一般使用方法：
1.打开皮带输送机。

首先要调整皮带输送机，根据物料的信息，如重量、尺寸等，调整设备的参数。

2.连接电源。

手动开启电源，电源灯应该是绿色的，表示皮带输送机
已经就绪。

3.输入物料。

将物料放在皮带上，然后待物料输送到预期位置。

4.关闭皮带输送机。

调整电源到OFF，手动关闭电源，以避免危险。

以上步骤便是皮带输送机的一般使用方法。

另外，皮带输送机为传送
物料起到了重要作用，而且它运转安全、可靠，操作简便，能减少物料的
运输成本，是传统物料输送系统的优秀代表。

使用说明书（执行标准MT820-2006、MT/T901-2000）产品名称:带式输送机产品型号: DSJ / /目录1、概述 (1)2、使用环境及工作条件 (1)3、产品型号含义 (1)4、主要技术特性 (1)5、工作原理 (6)6、结构概述 (6)7、安装、调整 (11)8、使用、操作 (14)9、保养、维护 (16)10、故障分析与排除 (18)11、运输、贮存 (20)12、安全警示 (20)13、其他 (24)一、概述1．产品特征可伸缩胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

2．主要用途及适用范围伸缩带式输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。

用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。

2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。

4有被水淋或局部有输送煤泥水的运行情况。

5工作制为连续型。

三、产品型号含义驱动功率（2台22KW电动机）输送量200t/h带宽650mm钢架落地式伸缩煤矿用带式输送机示例：带宽800mm、输送量400t/h、2台40KW电动机驱动，伸缩钢架落地式煤矿带式输送机。

标注为：DSJ80/40/2×40四、主要技术特性A、DSJ65/20/2×22型带式输送机1.输送量吨/小时 2002.输送长度米 6003.输送带速度米/秒 1.64.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ3208.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 680S整芯阻燃带宽度毫米 650纵向拉断强度牛顿/毫米 75012.主电机型号 JDSB-22功率千瓦 2×22转速转/分 1470电压伏 380/66013.减速机型号 JS-22速比 24.0314.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4230×1751×152517.机尾外形尺寸（长×宽×高）毫米 16922×1099×70618.总重千克 45243B、DSJ80/40/2×40型带式输送机1.输送量吨/小时 4002.输送长度米 601.9743.输送带速度米/秒 24.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 800S整芯阻燃带宽度毫米 800纵向拉断强度牛顿/毫米 86012.主电机型号 DSB-40功率千瓦 2×40转速转/分 1470电压伏 380/66013.减速机型号JS40Ⅱ速比 18.449414.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4230×1961×152517.机尾外形尺寸（长×宽×高）毫米 16922×1299×70618.总重千克 49730C、DSJ100/63/2×75型带式输送机1.输送量吨/小时 6302.输送长度米 10003.输送带速度米/秒 1.94.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 YBS-75功率千瓦 2×75转速转/分 1470电压伏 660/114013.减速机型号JS75速比 24.4375814.液力偶合器 YOXD45015.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4755×2266×161517.机尾外形尺寸（长×宽×高）毫米 16922×1586×68618.总重千克 96753.5D、DSJ100/70/2×125型带式输送机1.输送量吨/小时 7002.输送长度米 6003.输送带速度米/秒 2.54.贮藏胶带长度米 1005.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ8007.卸载改向滚筒直径毫米Φ5008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ400、φ32011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 JDSB-125功率千瓦 2×125转速转/分 1470电压伏 660/114013.减速机型号JS125速比 24.4375814.液力偶合器 YOXD500-400/E80 15.电液制动器型号 MYWZ5制动力矩牛顿.米 1200退距毫米 1.6推动器型号 BEd-80/6电压伏 380/660功率瓦 380推力牛顿 800行程毫米 6016.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 660/114017.机头传动部分外形尺寸（长×宽×高）毫米 5535×2654×175018.机尾外形尺寸（长×宽×高）毫米 15440×1586×75219.总重千克 92809五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。

皮带输送机使用说明书一、适用范围带式输送机是一种用途广泛的连续输送设备,即可水平输送,又可在倾角小于2０度范围内输送,广泛用于码头、仓库、粮食加工企业输送散装或包装物料及包装堆高作业,也可用于砂石、煤炭等行业细颗粒物料输送。

二、技术性能主要技术参数:三、安装与调试1。

安装前的准备：1）首先对胶带输送机的零部件的数量进行检查清点。

2）安装前，应检查各传动部件是否灵活,需要润滑的部位润滑脂是否干涸,如发现干涸应予以更换。

3）根据工艺设计决定安装方式，固定式的需要地脚螺栓的应根据具体的实际尺寸进行安排,打好地基将立柱固定在地脚螺栓上，用水平仪校准两侧边主支承面的水平度、头架尾架两侧的平行度。

２。

安装:1）安装时,应保证机架的中心线与输送机的纵向中心线的不重合度小于３mm，相对标高不超过2mm跨距不超过1.5mm;2）支承装置的安装，要求各组托辊(槽型支承装置,指中间托辊)表面的连线应该在同一水平面上，每米平面度误差不超过2mｍ支承装置的托辊轴线应与输送机的纵轴成垂直，其误差每300ｍm不超过1mm.托辊横向中心线与输送机的纵轴的不重合度不允许超过3mm。

3）螺旋张紧装置,往前松动行程不应小于10０mm。

4）输送机的安装位置,必须便利于工人的操作管理。

装置在各类通廊中的输送机，必须按有关要求留足够的操作与维修的场地。

5）长度较长的输送机，除应配备总的启动停车开关外,应沿输送机每20M 设置一个事故停止按钮,以便操作人员在发现输送机事故时,能及时停机处理。

四、操作与使用1.空运转试验输送机各部分安装完毕后应进行空转试验.1）开车前,应清除所有遗留在输送机里的工具及杂物。

2）对各轴承传动部件及减速器,按要求加足润滑油（脂).3）全面检查输送机各个部分是否固定可靠,完好无损，电器及安全防护是否齐全,输送胶带及传动三角带松紧程度是否合适。

4）手动盘车或点动开车,确认无异常后,即可正式启动开车,进行空转试验。

5）空运转时间不得少于2小时,运行过程中,应在机头、机尾和中间各主要部位设专人观察运转情况，如发现问题及时停车排除.２。

移动式皮带输送机操作规程
1．移动式输送机正式运行前应将轮子用三角木等楔住，以免工作中发生走动。

2．输送机使用前须检查各运转部分、胶带搭扣和承载装置是否正常，防护罩等是否齐全。

胶带的张紧度须在启动前调整到合适的程度。

3．皮带输送机应空载启动3～5min。

等运转正常后方可上料。

禁止先上料后开车。

禁止将皮带机主滚筒陷入料堆中。

禁止给皮带及滚筒上随便撒水。

4．运行中出现胶带跑偏、打滑、乱跳等现象时，严禁用脚蹬、手拉、压杆子、往转轮和皮带间塞东西等方法处理。

应在设备停止运转并切断电源的状态下进行调整，严禁边运转边维修。

不得带病勉强使用，以免磨损边缘和增加负荷。

5．皮带上禁止上人或乘人。

设备运行时，严禁用手触摸设备的运转部位；严禁跨越运转皮带。

6．输送机电动机必须绝缘良好。

移动式输送机电缆不要乱拉和拖动。

电动机要可靠接地。

7．每次使用完后将设备放置到安全地点，同时要进行必要检查，做好设备清扫。

电厂。

皮带输送机使用说明书一、产品介绍1.1 产品名称：皮带输送机1.2 产品型号：依据不同的使用场景和需求定制1.3 产品规格：各型号规格详见合同和产品说明书二、产品性能2.1 传动方式：皮带传动2.2 传动机构：电机、减速机、联轴器等2.3 传动效率：高效传动，低能耗2.4 输送物料：适用于各种散装物料和成品2.5 输送速度：根据需求调整，一般速度为0.8-2m/s2.6 输送距离：根据需求定制，一般为20-200m2.7 运行稳定性：稳定可靠，长寿命三、安全注意事项3.1 在使用前，应对设备进行全方位检查，确保各部位均处于正常运转状态，避免在使用过程中发生故障。

3.2 运行过程中，应随时观察设备运行状态，如有异常应及时切断电源，并进行检查。

3.3 在设备进行维护和清洁时，应切断电源，并采取必要的防护措施。

3.4 禁止在设备工作区域站立和行走，以免发生危险。

3.5 严禁在设备运转时，随意改变设备的性能参数和运行方向。

四、设备操作步骤4.1 确定输送机的起点和终点，排除障碍物，清理物料，保证输送通畅。

4.2 检查输送机的电源是否联通，以及各传动部件是否处于正常状态。

4.3 打开输送机的电源，并根据物料特性和需求，设置输送速度和输送量。

4.4 将要输送的物料平均分布到输送带上，注意不要超过输送带承载能力。

4.5 在输送机运行过程中，应随时观察设备运行状态，如有异常应及时切断电源，并进行检查。

4.6 在输送机运行结束后，应关闭输送机电源，并将设备进行清洁和维护。

五、设备维护保养5.1 执行定期检查和维护计划，及时更换和修理磨损的部件。

5.2 在设备维护和清洁时，应切断电源，并进行必要的防护措施。

5.3 在设备长期停用期间，应对设备进行定期检查和维护，确保设备能够在下次使用时正常运转。

六、安装调试6.1 在设备安装前，应认真阅读设备安装说明书，明确安装要求和流程。

6.2 安装前，应对设备进行全面检查，确保设备无损伤，并购买对应的连接部件。

移动式皮带输送机的详细说明书移动式皮带输送机的详细说明书移动式皮带输送机是一种工效高，使用安全可靠，机动性好的连续输送装卸设备。

主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。

移动式皮带输送机分为可升降型及不可升降型两大类，输送带的运行靠电动滚筒驱动，整机的升降与运行均为非机动。

移动式皮带输送机适用于散状物料或成件物品的短途运输和装卸工作。

采用钢管结构，轻巧美观，机动性好。

转动装置为电动滚筒，并配有充气轮胎和钢轮两种行走轮。

机长10米以上倾角可调。

移动式皮带输送机结构组成：中运智能机械集团移动式皮带输送机由机身大架、行走轮、万向轮、升降装置等组成。

其中机身大架普通情况下以钢管制作，以减轻自身重量，提高该皮带机的移动性和轻便型。

升降装置为电动升降，减少人工升降带来的危险以及作业强度。

Zy12移动式皮带输送机设备特点：①、移动式皮带输送机适用场地不限，无论室内还是室外，均可以正常作业，尽量减少雨天作业。

②、移动性能良好，正常情况下，一个成年男子进行移动尚可。

通过性好，可以直接进行装车作业，物料转运等场合，也可以适用物流装卸作业。

③、操作方便，本机配有控制电箱，包含一个主控开关，一个升降开关。

无需人工值守，开机即可作业。

移动式皮带输送机型号及选用须知移动式皮带输送机带宽有500mm；600mm；800mm等。

（如需不同带宽请提前告知）该型号皮带输送机长度有6米；8米；10米；12米以及15米及20米（20米需要特殊告知，机身结构架不同）如输送磨琢性较大的物料，请提前告知，具体长度和宽度以及产量有特殊要求的，可以特殊设计生产。

输送带安全使用操作规程
一、移动式皮带输送机在运转前，应将行走轮子对称楔紧，并调整好输送带松紧度，带扣应牢固，轴承、齿轮、链条等传动部件应良好，托根和防护装置应齐全，电气保护接零或接地应良好，输送带与滚筒宽度应一致，检查输送机四周应无妨碍工作的堆积物。

二、输送带通电前，首先需了解控制电箱操作按键功能，绿色按钮键为皮带转动启动按钮，红色键为停止键；起升旋钮式开关必须处于停止状态，方可通电，不要误操作。

三、启动时，应先空载运转，待运转正常后，方可均匀装料，不得先装料后启动。

四、加料时，应对准输送带中心并宜降低高度，减少落料对输送带、托辐的冲击，加料应保持均匀。

五、作业中，应随时观察机械运转情况，当发现输送带有松弛或走偏现象时，应停机进行调整。

六、作业时，严禁任何人从输送带下面穿过，或从上面跨越，输送带打滑时.，严禁用手拉动，输送带运转时严禁进行清理或检修作业。

七、调节输送机的卸料高度，应在停车时进行，调节后，应将连接螺母拧紧，并将底座支撑脚放正垫稳。

八、输送大块物料时，输送带两则应加装料板或栅栏等防护装置。

九、当电源中断或其他原因突然停电时，应立即切断电源，将输送带上的物料清除掉，待来电或排除故障后，方可再接通电源启动运转。

十、运输中需要停机时,应先停止装料,待输送带上物料卸尽后，方可停机。

十一、作业完毕后，应将电源断开，锁好电源开关箱，清除输送机皮带上的物料。

十二、操作人员必须经过良好专业的安全技术及技能培训方可操作输送带机。

皮带输送系统操作说明书前言皮带输送系统是目前工业生产中常用的输送设备，它可以用于输送各种物品，例如原材料、产品等。

本文档旨在为使用皮带输送系统的操作人员提供必要的使用说明，以确保设备的安全运行和高效输送。

设备介绍皮带输送系统主要由带轮、电机、传动装置、皮带等组成。

其中，带轮是指支撑皮带并转动的轮子。

电机则提供动力，以带动皮带进行运转。

传动装置则将电机提供的动力传递到带轮上，带动整个系统运转。

皮带则具有承载物品和传递动力的作用。

操作步骤1. 开机前的准备在使用皮带输送系统之前，需要进行一系列的准备工作以确保设备的正常运行。

具体操作如下：1.检查电源：检查电源电压是否符合设备要求，观察电源插头是否接触良好。

2.检查皮带：检查皮带是否磨损、断裂等现象，并及时更换。

3.检查传动装置：检查传动装置是否松动，观察传动带是否松弛，必要时进行调整。

2. 开机操作开机前，需要将传动带拆下来，然后进行启动检查，确定设备运行正常后再进行带的安装。

具体操作如下：1.拆卸传动带：将传动带拆卸下来。

2.启动电机：按下启动电机按钮，等待电机启动完成。

3.调整带轮：启动电机后观察带轮的转动是否正常，必要时进行调整。

4.安装传动带：确认设备运行正常后，安装传动带至带轮上。

3. 使用中的注意事项在使用皮带输送系统时，应注意以下事项以确保设备的安全运行：1.定期检查设备：定期检查设备的运行状况，包括电机、传动装置、皮带等部分是否正常运行，以保证设备的安全运行。

2.处理堵塞：当输送物品过大或过多时，可能会导致堵塞现象。

此时应及时关闭电机，进行清理，并重新启动设备。

3.避免长时间过载：过载会导致设备损坏甚至导致事故。

因此，在使用时应避免长时间过载，必要时应分批进行输送。

本文档介绍了皮带输送系统的组成结构、操作步骤以及使用注意事项。

希望使用者能够按照本文档要求正确操作，确保设备的安全运行和高效输送。
