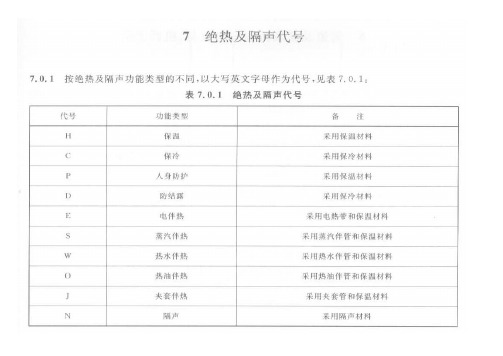

绝热及隔声代号

A 分析5 17 报警
B 烧嘴、火焰供选用1 供选用1 供选用1
C 电导率控制12
D 密度差4
E 电压（电动势）检测元件
F 流量比（分数）4
G 供选用1 视镜；观察9
H 手动高14 15
I 电流指示10
J 功率扫描
K 时间、时间程序变化速率4 19 操作器20
L 物位灯11 低14 15
M 水分或湿度瞬动4 中、中间14
N 供选用1 供选用1 供选用1 供选用1
O 供选用1 节流孔
P 压力、真空连接点、测试点
Q 数量积算、累计4
R 核辐射记录16
S 速度、频率安全开关12、联锁
T 温度传送
U 多变量6 多功能7 多功能7 多功能7
V 振动、机械监视17 阀、风门、百叶窗12
W 重量、力套管
X 未分类2 X轴未分类2 未分类2 未分类2
Y 事件、状态18 Y轴继动器、计算器、转换器12 13 Z 位置、尺寸Z轴
驱动器、执行机构未分类的最
终执行元件。

化工工艺设计施工图内容和深度统一规定第1部分一般要求HG/T 20519.1-2009条文说明1总则本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。

2化工工艺设计施工图成品文件组成此章节沿用原标准HG20519.1，对施工图内容按所属子规定进行分类，并增加内部文件和发业主文件分类。

3图纸目录此章节沿用原标准HG20519.2。

表3.0.3增加折A1栏，便于统计图纸数量。

第4条取消填写“地点”。

4设计说明此章节沿用原标准HG20519.3。

本次修订中将原标准中“隔热”均改为“绝热”，比“隔热”涵盖面更广泛。

将原管道设计说明中关于设备布置设计说明的内容单独列出，并增加第3款设备维修空间设置及固定式维修设备的说明及第4款采用的国家及部颁标准。

第1款第3项针对涉外工程增加国外采购的ASME标准等，增加第5款管道脱脂、吹扫、清洗。

取消隔热、隔声设计说明中主隔热材料性能。

5设计规定此章节为新增内容。

在使用过程中各单位可根据实际情况适当增减。

6图纸的图线宽度及文字规定此章节沿用原标准HG20519.28。

6.1图线由于目前普遍采用计算机制图，图线的清晰度和分辨率比原手工制图大大提高，因此将粗线、中粗线和细线的图线宽度适当减少，调整为粗线0.6～0.9mm；中粗线0.3～0.5mm；细线0.15～0.25mm。

表6.1.3中将设备管口方位图的线型单独列出。

6.2文字将原标准中关于手写的规定取消。

将表6.2.2中“图纸中的数字及字母”减小为“2～3mm”，“表格中的文字（格高小于6mm时）”减小为“3mm”。

化工工艺设计施工图内容和深度统一规定第2部分工艺系统HG/T 20519.2－2009条文说明1.总则本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。

4化工工艺设计施工图内容和深度统一规定第1 部分一般要求HG/T 20519.1-20091. 总则1.0.1为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度，特制定本部分。

1.0.2本规定适用于化工行业新建、扩建或改建的施工图设计，特别适用于中小设计单位。

石油、石化、轻纺、医药等行业可参照执行。

1.0.3施工图设计除应符合本部分及本规定的另5 部分（HG/T20519.2~ HG/T20519.6）外，尚应符合国家现行的有关标准的规定。

2.化工工艺设计施工图成品文件组成2.0.1 概述化工工艺设计施工图是工艺设计的最终成品，它由文字说明、表格和图纸三部分组成。

分提交业主和内部两类文件。

见表 2.0.1。

*管道材料等级索引表提交业主。

3.图纸目录3.0.1凡是需发往施工现场和用户的设计成品（包括工程图纸、表格、复用图及设计说明），均需立项编入图纸目录中。

3.0.2凡是公开发行的标准（包括国标及部颁标准），均不列入图纸目录中，由用户自备。

这部分外购的标准应在设计说明中交待清楚。

3.0.3图纸目录格式见表3.0.33.0.4图纸目录填写内容说明1、填写设计单位名称；2、填写工程名称或代号；3、填写装置名称和代号；4、填写年份、月份；5、填写专业名称；6、填写编号。

7、填写设计阶段4. 设计说明4.0.1概述化工工艺设计施工图设计说明由工艺设计、设备布置、管道布置、绝热、隔声及防腐设计说明构成。

4.0.2工艺设计说明化工工艺设计施工图的工艺设计说明应包括下列内容：1.设计依据设计依据是说明施工图设计的任务来源和设计要求，它包括如下几个部分：施工图设计的委托书、任务书、合同、协议书等有关文件；初步设计的审批文件和修改文件；其他有关设计依据。

2.工艺及系统说明1)依据初步设计审批文件和修改文件所作的化工工艺修改和补充部分的说明；2)施工图设计中对初步设计作的改进和调整部分的工艺及系统说明；3)与工艺有关的施工说明和装置开、停车的原则说明。

化工工艺设计施工图内容和深度统一规定第1部分一般要求HG/T 20519.1-2009条文说明1总则本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。

2化工工艺设计施工图成品文件组成此章节沿用原标准HG20519.1，对施工图内容按所属子规定进行分类，并增加内部文件和发业主文件分类。

3图纸目录此章节沿用原标准HG20519.2。

表3.0.3增加折A1栏，便于统计图纸数量。

第4条取消填写“地点”。

4设计说明此章节沿用原标准HG20519.3。

本次修订中将原标准中“隔热”均改为“绝热”，比“隔热”涵盖面更广泛。

将原管道设计说明中关于设备布置设计说明的内容单独列出，并增加第3款设备维修空间设置及固定式维修设备的说明及第4款采用的国家及部颁标准。

第1款第3项针对涉外工程增加国外采购的ASME标准等，增加第5款管道脱脂、吹扫、清洗。

取消隔热、隔声设计说明中主隔热材料性能。

5设计规定此章节为新增内容。

在使用过程中各单位可根据实际情况适当增减。

6图纸的图线宽度及文字规定此章节沿用原标准HG20519.28。

6.1图线由于目前普遍采用计算机制图，图线的清晰度和分辨率比原手工制图大大提高，因此将粗线、中粗线和细线的图线宽度适当减少，调整为粗线0.6～0.9mm；中粗线0.3～0.5mm；细线0.15～0.25mm。

表6.1.3中将设备管口方位图的线型单独列出。

6.2文字将原标准中关于手写的规定取消。

将表6.2.2中“图纸中的数字及字母”减小为“2～3mm”，“表格中的文字（格高小于6mm时）”减小为“3mm”。

化工工艺设计施工图内容和深度统一规定第2部分工艺系统HG/T 20519.2－2009条文说明1.总则本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。

化工工艺设计施工图内容和深度统一规定第1部分一般要求HG/T 20519.1-20091. 总则1.0.1为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度，特制定本部分。

1.0.2本规定适用于化工行业新建、扩建或改建的施工图设计，特别适用于中小设计单位。

石油、石化、轻纺、医药等行业可参照执行。

1.0.3施工图设计除应符合本部分及本规定的另5部分（HG/T20519.2~ HG/T20519.6）外，尚应符合国家现行的有关标准的规定。

2.化工工艺设计施工图成品文件组成2.0.1概述化工工艺设计施工图是工艺设计的最终成品，它由文字说明、表格和图纸三部分组成。

分提交业主和内部两类文件。

见表2.0.1。

表2.0.1 施工图成品文件组成序号名称提交业主内部文件备注1 图纸目录√总则2 设计说明（包括工艺、布置、管道、绝热及防腐设计说明）√总则3 工艺及系统设计规定√工艺系统4 首页图√工艺系统5 管道及仪表流程图√工艺系统6 管道特性表√工艺系统7 设备一览表√工艺系统8 特殊阀门和管道附件数据表√工艺系统9 设备布置设计规定√设备布置10 分区索引图√设备布置11 设备布置图√设备布置12 设备安装材料一览表√设备布置13 管道布置设计规定√管道布置14 管道布置图√管道布置15 软管站布置图√管道布置16 伴热站布置图和伴热表√管道布置17 伴热系统图√管道布置18 管道轴测图索引及管道轴测图√管道布置19 管段材料表索引及管段材料表√管道布置20 管架表√管道布置21 设备管口方位图√管道布置22 管道机械设计规定√管机23 管道应力计算报告√管机24 管架图索引及特殊管架图√管机25 波纹膨胀节数据表√管机26 弹簧汇总表√管机27 管道材料控制设计规定√管材√管材28 管道材料等级索引表及等级表*29 阀门技术条件表√管材30 绝热工程规定√31 防腐工程规定√32 特殊管件图√管材33 隔热材料表√管材34 防腐材料表√管材35 综合材料表√管材*管道材料等级索引表提交业主。

A 分析5 17 报警
B 烧嘴、火焰供选用1 供选用1 供选用1
C 电导率控制12
D 密度差4
E 电压（电动势）检测元件
F 流量比（分数）4
G 供选用1 视镜；观察9
H 手动高14 15
I 电流指示10
J 功率扫描
K 时间、时间程序变化速率4 19 操作器20
L 物位灯11 低14 15
M 水分或湿度瞬动4 中、中间14
N 供选用1 供选用1 供选用1 供选用1
O 供选用1 节流孔
P 压力、真空连接点、测试点
Q 数量积算、累计4
R 核辐射记录16
S 速度、频率安全开关12、联锁
T 温度传送
U 多变量6 多功能7 多功能7 多功能7
V 振动、机械监视17 阀、风门、百叶窗12
W 重量、力套管
X 未分类2 X轴未分类2 未分类2 未分类2
Y 事件、状态18 Y轴继动器、计算器、转换器12 13 Z 位置、尺寸Z轴
驱动器、执行机构未分类的最
终执行元件。

化工工艺设计施工图内容和深度统一规定第1部分一般要求HG/T 20519.1-2009条文说明1总则本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。

2化工工艺设计施工图成品文件组成此章节沿用原标准HG20519.1，对施工图内容按所属子规定进行分类，并增加内部文件和发业主文件分类。

3图纸目录此章节沿用原标准HG20519.2。

表3.0.3增加折A1栏，便于统计图纸数量。

第4条取消填写“地点”。

4设计说明此章节沿用原标准HG20519.3。

本次修订中将原标准中“隔热”均改为“绝热”，比“隔热”涵盖面更广泛。

将原管道设计说明中关于设备布置设计说明的内容单独列出，并增加第3款设备维修空间设置及固定式维修设备的说明及第4款采用的国家及部颁标准。

第1款第3项针对涉外工程增加国外采购的ASME标准等，增加第5款管道脱脂、吹扫、清洗。

取消隔热、隔声设计说明中主隔热材料性能。

5设计规定此章节为新增内容。

在使用过程中各单位可根据实际情况适当增减。

6图纸的图线宽度及文字规定此章节沿用原标准HG20519.28。

6.1图线由于目前普遍采用计算机制图，图线的清晰度和分辨率比原手工制图大大提高，因此将粗线、中粗线和细线的图线宽度适当减少，调整为粗线0.6～0.9mm；中粗线0.3～0.5mm；细线0.15～0.25mm。

表6.1.3中将设备管口方位图的线型单独列出。

6.2文字将原标准中关于手写的规定取消。

将表6.2.2中“图纸中的数字及字母”减小为“2～3mm”，“表格中的文字（格高小于6mm时）”减小为“3mm”。

化工工艺设计施工图内容和深度统一规定第2部分工艺系统HG/T 20519.2－2009条文说明1.总则本规定主要适用于中小设计院（公司）进行施工图设计，按通行的设计体制分为工艺系统、设备布置、管道布置、管道机械和管道材料等部分，其它设计院（工程公司）也可参照采用。

化工图纸种类工艺流程图化工设备图设备布置图管道布置图工艺流程草图工艺物料流程图带控制点的工艺流程图工艺管道及仪表流程图工程图施工图设备布置图设备安装详图管口方位图管道平面布置图立面剖视图管段轴测图（管段图，空视图）管口方位图管件图2.3带控制点的工艺流程图中设备、管道、仪表的表示方法2.3.1设备的表示方法2.3.1.1常用设备机器类别与代号表2-2设备机械类别与代号压缩机换热器起重运输设备其他机械动力机泵反应器火炬烟囱塔容器称重机械C E L M M，E，S，DP R S T V W2.3.1.2设备标注E 18 01 A/BE表示设备分类代号18表示主项代号01表示设备顺序号A/B表示相同设备的数量号。

主项代号：一般为工段或者装置的序号，一般两位数表示01—99 。

设备顺序号：相同设备在工艺流程中的先后顺序编制，一般用两位数表示01-99 。

相同设备的数量尾号：用以区别同一位号，数量不止一台的相同设备。

2.3.2管道的表示方法2.3.2.1常见物料代号表2-3常见物料代号工艺空气工艺气体空气压缩空气原水、新鲜水天然气生产废水放空PA PG AR CA RW NG WW VT2.3.2.2常用管路公称压力等级代号表2-4常用管路公称压力等级代号H L M P0.25Mpa 1.0MPa 1.6MPa 4.0MPa2.3.2.3常用管路材质类别及代号表2-5常用管路材质类别代号H B F G衬里及内防腐碳钢有色金属非金属2.3.2.4常用管路绝热及隔声代号表2-6常用管路绝热及隔声代号H P W N保温人身防护热水伴热隔声2.3.2.5常管路标注方法PG-13 10-300-AIA-HPG表示物料代号13表示工程主项，按照工程规定的主项编号填写，采用01开始，至99结束。

10表示管段顺序号，相同类别的物料在同一主项内以流向先后为序，顺序编号。

采用两位数字，从01开始，99结束。

前面三项构成管段号300管道规格，一般标注公称直径，以mm为单位，只标注数字不标注单位。
