一、设计说明书<一>工程概述(一) 工程概括市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。
(二) 设计资料市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。
水源洪水位标高为38.00m，枯水位标高为24.60m。
净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。
自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。
二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。
取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。
其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。
本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。
取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。
设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。
在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。
在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。
此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。
止回阀>>高压止回阀>>高温高压止回阀产品名称：高温高压止回阀产品型号：H44H产品口径：DN15-500产品压力： 1.0-10.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力 1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
用途:法兰连接的旋启式止回阀适用于公称压力PN1.6-16.0MPa，工作温度-29-550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。
适用介质为：水、油品、蒸汽、酸性介质等。
标准与规范：设计与制造结构长度压力温度等级连接法兰试验与检验GB12235 GB12221 GB/T131 GB/T74 HG20604 JB/T74～90 GB9113 HG20592-20635 JB/T9092-1999 GB13927型号：配管法兰公称压力PN(MPa) 法兰密封面产品型号<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
旋启式缓闭止回阀HH44X-10
旋启式缓闭止回阀 HH44X-10
●标准规范: 制造标准GB12236-89 法兰连接GB4216.4-84
压力试验GB/T13927-92
●阀门技术描述: 1.旋启式微阻缓闭止回阀安装在水泵出口处，防止介质逆流和消除破坏性水锤，有效地减少阀门关闭时水锤压力，保障管网的正常运行。
2.阀门进口左侧的轴端上，设有一个阻尼杆，与阀门杆同轴旋转，指示阀板开启位置。
阀门在关闭时，控制阀板缓比。
3.阀门在关闭后，产生的水锤，锤值不大于工作压力的1.2倍。
4.阀门阀体底部设有排水塞。
●主要零件材料：
1. 阀体：灰铸铁 HT250
2. 阀板：不锈钢橡胶组材料
3. 阀轴：1Cr13
4. 阀盖：灰铸铁 HT250
●技术参数：
1. 公称直径
2. 公称压力
3. 壳体压力
4. 密封压力
5. 温度
6. 介质
DN 50-150 1.0Mpa 1.5Mpa 1.1Mpa ≤80℃水、弱腐蚀介质
●主要外形尺寸：。
蝶阀、闸阀、⽌回阀技术说明蝶阀、闸阀、⽌回阀技术说明4.1⼿动阀门说明4.1.1设计与制造标准通⽤阀门标志 GB12220-89⾦属密封蝶阀 JB/T8527-1997 通⽤阀门铜合⾦铸件 GB/T 12225-2005 不锈钢蝶阀 CB/T 3991-2008 ⽣活饮⽤⽔输配⽔设备及防护材料的安全性评价标准 GB17219-1998 给⽔排⽔⽤蝶阀 CJ/T261-20074.1.2中线法兰蝶阀技术要求（1）结构形式：中⼼板式法兰衬胶蝶阀（2）阀体：材料为球墨铸铁，阀体为整体式，材质应符合GB/T12227-2005《通⽤阀门球墨铸铁件技术条件》的相关标准，阀门的结构长度应符合GB/T12221-2005《对夹连接⾦属阀门结构长度》的结构标准，阀门的各部位加⼯⼏何尺⼨符合GB1184-96《外形及位置允许偏差》。
加⼯精度保证：阀门两端法兰螺栓孔的不同⼼度不⼤于螺栓与螺栓孔间隙的1/2。
螺栓孔中⼼圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔的间隙的±1/4，任何连续⼏个孔之间的弦距离的总误差为：DN≤500mm时不超过±1.5mm；600mm≤DN≤2800mm时不超过±2.0 mm；（3）阀板阀板采⽤球墨铸铁，外表⾯镀镍防腐。
阀板的厚度应不⼤于其轴径的 2.25倍。
材料均应符合国家标准。
阀板应符合流体⼒学性质，具有较⼩的⽔流阻⼒，并在准确地控制流量时，能有效地降低噪⾳和⽓蚀。
可以在较⼤范围内反复控制流量，幅度变化范围精确到从30％⾄100％。
阀板的边缘保证⽆任何微⼩的砂眼和缺陷，以确保阀门正向、⽅向均为零泄漏。
（4）阀座阀体内腔通过⾼温硫化⽅式全部包覆耐三元⼄丙橡胶，避免阀体与介质的直接接触，克服了腐蚀性介质对阀体所造成的腐蚀以及⼯况中对⽔质和温度的要求。
整个阀门的密封形式采⽤线型密封形式，使阀门的正向和反向的密封所承受的压⼒相同。
橡胶包覆阀体的法兰⾯部位，⽔线⽆断裂现象。
上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。
由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。
主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。
电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。
高温闸阀。
高压高温闸阀。
电动闸阀Z941H。
气动闸阀Z641H。
保温闸阀BZ41H。
高温高压闸阀Z41Y/Z61Y。
两项流闸阀LXLZ971/3H。
高温灰渣闸阀。
带吹扫孔闸阀。
衬氟闸阀Z41F。
正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。
平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。

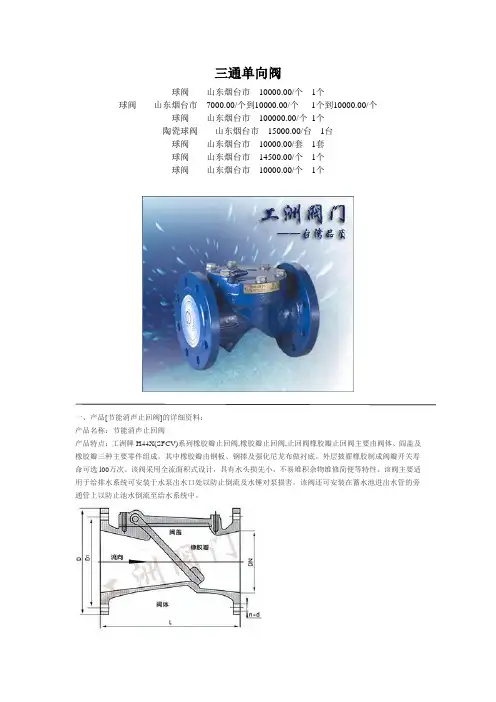

三通单向阀球阀山东烟台市10000.00/个1个球阀山东烟台市7000.00/个到10000.00/个1个到10000.00/个球阀山东烟台市100000.00/个1个陶瓷球阀山东烟台市15000.00/台1台球阀山东烟台市10000.00/套1套球阀山东烟台市14500.00/个1个球阀山东烟台市10000.00/个1个一、产品[节能消声止回阀]的详细资料：产品名称：节能消声止回阀产品特点：工洲牌H44X(SFCV)系列橡胶瓣止回阀,橡胶瓣止回阀,止回阀橡胶瓣止回阀主要由阀体、阎盖及橡胶瓣三种主要零件组成。
其中橡胶瓣由钢板、钢捧及强化尼龙布做衬底。
外层披翟橡胶制成阀瓣开关寿命可选l00万次。
该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。
该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。
该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。
二、主要零件材料：零件名称阀体阀盖阀瓣材料铸铁铸铁钢材+强化尼龙布三、主要规格：型号公称压力PN（MPa）密封试验压力（MPa）H44X-10 1.0 1.1H44X-16 1.6 1.76型号壳体试验压力（MPa）最高工作压力（MPa）介质保温H44X-10 1.5 1.00-80℃H44X-16 2.4 1.6四、工洲阀节能消声止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)：型号DN L D D1 dn nH44X-10 16 50 203 165 125 17.5 4 65 216 185 145 17.5 4 80 241 200 160 17.5 8 100 292 220 180 17.5 8 150 356 285 240 22 8 200 495 240 295 22 8 250 622 395 350 22 12 300 698 445 400 2212 350 787 505 460 22 16 400 914 565 515 22 16 450 978 615 565 26 20 500 978 670 620 26 20 600 1295 780 725 30 20一、产品[橡胶瓣止回阀]的详细资料：产品名称：橡胶瓣止回阀二、主要技术参数：型号公称压力MPa 壳体试验压力MPa 密封试验压力MPa 阀体、阀体材料HQ41X-10 1.0 1.5 1.1H200 HQ41X-10 1.6 2.4 1.76三、工洲牌橡胶瓣止回阀主要尺寸：公称通径DNL H（mm）50 180 18565 200 21080 260 245100 300 280125 350 335150 400 400200 500 495250 600 600300 700 715350 800 820一、产品[滑道滚球式止回阀]的详细资料：产品名称：滑道滚球式止回阀产品特点：微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。
止回阀系列外置油缸蝶式止回HH47X蝶式微阻缓闭止回阀HH49X外置油缸微阻缓闭止回阀HH44X橡胶瓣止回阀HC44X静音止回阀H42X静音止回阀H41X型号编制说明HH47X外置油缸蝶式止回阀引述目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。
在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。
依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。
工作原理本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。
本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。
当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。
由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。
注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。
故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。
打开从此注油。
（正常情况下越3～4个月补充一次）特点1、体积小、重量轻、结构紧凑、维修方便2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染介质。
3、运行平稳、无震动、无噪音。
4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影响。
5、达到完全密封，无泄漏。
XXXXX蝶式止回阀使用说明书受控本非受控本编制__________ 日期_________审核__________ 日期_________批准__________ 日期_________XX阀门有限公司VALVE CO.，LTD地址：电话：传真：E-mail:WWW:目录1．前言2．PED/ATEX基本健康及安全要求和解决方案3．用途和技术性能4．阀门结构5．主要零件材料6．阀门工作原理和结构说明7．阀门运输8．阀门保管9．阀门安装10．阀门使用与维修11．阀门可能发生的故障、原因及消除方法12．质量保证13．服务1．总则1．1感谢您选用了本公司蝶式止回阀。
阀门作为承压设备的一类，具有潜在的压力危害。
提供本说明书是本公司的业务，为您在选用、保管、安装、使用和维修阀门时提供安全指导。
1．2本公司生产的蝶式止回阀是作为标准产品按API594、API6D和ASME B16.34设计的，设计时根据压力等级进行了足够的强度计算，并提供了一定的安全余量，阀门的制造和检验以一套严格的质量保证体系得以保证，这些设计和质量保证以经过第三方批准。
1．3本公司的蝶式止回阀设计未考虑每个特定的工况，用户或管道系统的设计者应根据其特定的工况，正确选择和使用合适磅级和材料的阀门。
作为按常规设计的阀门，阀门选用时提请用户注意以下几点：——工作压力、工作温度是否超出ASME B16.34的范围。
——阀门的设计未考虑运输、风载和地震载荷——阀门最小壁厚按ASME B16.34，未考虑特定条件下的腐蚀。
——阀门的设计未考虑特定条件下的疲劳——阀门的设计未考虑支架、附件、管线产生的反作用力或动能——阀门的设计未考虑不稳定液体的分解而引起的压力升高或突然致冷2．用途和技术性能2．1 用途本系列阀门主要用于石油、化工、电站等行业中，限制介质的逆向流动，从而使系统正常运行。
2．2 技术性能：设计标准： API594，API6D,ASME B16.34法兰尺寸： ASME B16.5结构长度： API594，API6D,公称通径：50~1200 mm（2~48”）公称压力：20~420 bars (150~2500LB)适用温度：见表1适用介质：见表1材料：ASTM 材料，见表1阀门试验：API5983．阀门结构见图一, 连接尺寸和主要外形尺寸见表2~7图一表2 DN50~750（2~30”） 20bars(150LB) 止回阀连接尺寸及外形尺寸DN50~750（2~30”） 50bars(300LB) 止回阀连接尺寸及外形尺寸4．主要零件材料用户应根据工作温度、工作压力、工作介质按ASME B16.34标准温压等级表规定选用材料、阀门压力等级。
一、设计说明书<一>工程概述(一) 工程概括市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。
(二) 设计资料市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。
水源洪水位标高为38.00m，枯水位标高为24.60m。
净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。
自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。
二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。
取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。
其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。
本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。
取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。
设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。
在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。
在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。
此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。
M、AH、HH型渣浆泵使用、装配和维护说明书河北高通泵业有限公司安全须知（一）泵是一种即承压又传动的机器，在安装、操作和维修前及安装操作和维修期间，必须遵守所规定的安全措施。
辅机（如电机、皮带传动装置、联轴器、高速箱、无级变速装置等等）也要遵守这项安全措施，并在安装、操作和维修前参考有关规程。
（二）装皮带或联轴器之前，必须检查转动方向，因为不正确的转动方向将使泵在运转中损坏或个别零件的损坏。
（三）未经专门人员许可，不得使泵超出原来销售时规定的工况运转，否则将导致设备或人身事故。
（四）泵不可在较低或零流量点或在其他可能引起泵送介质汽化的情况下运转，否则将因为压力巨增而可能造成设备人身事故。
（五）维修或泵送期间，内部真空的泵必须隔离，如果不能完好隔离，可能使叶轮变为“飞轮”，从而造成设备和人身事故。
注释应备有包括液池、泵送管路、阀门、控制装置等等在内的系列安装图，以免错装给泵带来不利影响。
M、AH、HH型渣浆泵使用、装配和使用说明书目录第一节：1、泵规格型号代号说明 32、泵装配 33、基础 34、泵轴（与电机轴）对中 35、管道 36、启动 47、维修 58、备件79、润滑脂710、建议采用的润滑脂量和润滑周期8第二节：轴承装配说明B、C、D、E、F和G型托架9—14 第三节：轴承装配说明R、Rs、S、ST、T和Tu型托架15—18 第四节：轴承组件试验说明书19第五节：托架装配说明书20第六节：泵头的组装说明书21—36 第七节：叶轮间隙的调整37第八节：泵的拆卸38附表1：泵的基本零件号39附表2：装泵工具目录41第一节使用说明1、泵规格型号代号说明每台沃曼泵都有一个铭牌，钉在托架上，铭牌上印有泵规格号，泵的规格号由数字和字母组成，并排列如下：数字数字字母字母（a）（b）（c）（d）(a)、吸入口直径，以英寸表示，如1.5、2.4、10、20、36等等。
(b)、吐出口直径，也以英寸表示，如1、1.5、3、8、18、36等等。
液控止回蝶阀使用说明书一 、产品简介液控缓闭式止回蝶阀是目前国内外较为先进的管路控制设备, 主要安装于水电站水轮机进口,用作水轮机的进口阀, 或安装于水利.电利，给排水等各类泵站水泵的出口，替代止回阀和闸阀的功能. 工作时, 阀门与管道主机配合, 按照水力过渡过程原理，通过预设的启闭程序, 有效的消除管路水锤, 实现管路的可靠截止, 起到保护管路系统的安全作用。
本公司为专业性生产蝶阀系例企业, 公司生产的液控缓闭式止回蝶阀, 流阻系数小,自动化程度高, 功能齐全, 性能稳定,。
并可根据用户的要求单独设计, 多方位满足广大用户的需求。
该产品具有以下特点：1. 控制电液功能齐全, 无需另外配置即可作为一个独立的系统单机就地调试, 控制。
同时可以作为集散性控制系统 (DCS) 的一个设备单元, 通过I/O通道由中央计算机进行集中管理, 与水泵. 水轮机, 旁通阀及其它管道设备实现联动操作，并配有手动开，关阀门功能,满足特殊工况下的阀门调试, 控制要求。
2. 控制性能好, 调节范围大, 适应性强，电液控制系统设有多处调节点, 可以按不同的管道控制要求进行启闭程序设置, 在正常供电和突然断电情况下， 均能自动按预先设定的时间和角度分，快. 慢. 二阶段关闭阀门，即可消除破坏性水锤. 又能控制水泵的反转速度和反转时间. 有效的降低了管网中的压力波动，防止水泵及水轮机组的飞逸事故发生,保障管网系统设备的安全可靠运行。
3. 本阀可取代水泵出口处原闸阀和止回阀的功能.（一阀二用），机, 电, 液系统集成为一个整体, 减少了占地面积和体积重量，流阻系数小，耗能低，且操作简便。
4. 该阀可作调节流量用。
5． 主阀密封面为三偏心金属密封, 或双偏心橡胶密封结构, 启闭轻松,密封可靠,另有一道额外加大的偏心,使阀门具有良好的自关闭和自密封性能。
二、 型号说明H D 7 * 4 1 * - * *阀门材料： 无 灰铸铁， Q 球墨铸铁， C 碳钢，公称压力： 单位：kg/cm2密封材料： X 优质丁腈橡胶 ， H 不锈钢，结构形式： 1 垂直板式， 3 三偏心，连接方式： 法兰连接，液控特征： X 蓄能器型， S 锁定型， B 重锤保压驱动方式： 液压传动，产品类别： 蝶阀，功能特征： 止回缓闭功能。
HH47X—10/16微阻缓闭蝶形止回阀使用说明书********阀门制造有限公司目录一、产品概述。
1二、性能参数。
1三、产品主要设计制造、检验标准。
1四、阀门构造、法兰连接、结构及外形尺寸图。
2五、主要零件材质表。
2六、工作原理。
3七、法兰连接、结构及外形尺寸表。
3八、安装示意图、运输、安装、使用、存放及注意事项。
5九、常见的故障及其排除方法。
6一、产品概述HH47X—10/16系列产品是我公司最新研制开发的软密封双偏心法兰连接微阻蝶形止回阀，主要适用于石油、化工、食品、医药、轻纺、造纸、给排水、冶炼及能源系统作为单向阀使用，用来防止介质的逆流和破坏性水锤。
1) 体积小，重量轻，结构紧凑，维修方便。
2) 缓闭装置设计新颖，结构紧凑合理，性能稳定可靠，且位于管线之外，避免了污染介质。
3) 运行平稳，无震动，无噪音。
4) 采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减小水锤影响。
5) 达到完全密封。
6) 启闭特性好，阀门开启压力≤0.15Mpa,开启迅速，关闭阀门采用可调式，快慢两阶段关闭方式，缓闭时间调节范围大，可适用不同工况要求。
二、性能参数三、产品主要设计制造、检验标准1. 产品设计执行标准：CJ/T 154-2001 排水用缓闭止回阀。
2. 连接法兰执行标准：GBT 9113-2010 整体钢制管法兰，GB/T 17241.6-2008 整体铸铁法兰，GB/T 17241.7-1998 铸铁管法兰技术条件。
3. 结构长度执行标准:：GB/T 12221—2005 法兰连接金属阀门结构长度中的基本系列14（蝶阀和蝶式止回阀结构长度）。
4. 产品检验标准：GB/T 13927-2008 工业阀门压力试验。
四、阀门构造、法兰连接、结构及外形尺寸图五、主要零件材质表名称材质名称材质缓冲液压缸碳钢、不锈钢蝶板QT450—10、Q235—A阀体HT200、Q235—A 摇臂QT450—10、Q235—A密封圈丁腈橡胶、乙丙橡胶阀轴2Cr13压板Q235—A六、工作原理本止回阀主要由阀体、蝶板、阀轴、摇臂、缓冲液压缸等构造而成，本阀靠进口介质压力推动蝶板通过阀轴带动摇臂将缓冲液压缸中活塞杆拉到开启位置。
HC44R-10型
旋启式缓闭防振耐蚀止回阀 使用说明书
铁岭市求精阀门厂
2013年2月
1用途、特点及主要性能规范
1.1 主要用途
本系列止回阀用于在介质为水、油等液体的管道上，安装在泵出口位置，用来防止介质的逆流和破坏性的水锤。
1.2 特点：
1.阀瓣轻、开启角度大、减少流阻，降低能耗。
2.配有调节阻尼油缸为水锤消除机构、设计新颖、结构合理、性能可靠。
3.运动平稳、无震动、无噪音、安全可靠。
4.耐磨损、使用寿命长。
5.适用介质有清水、污水、海水及油品等。
1.2性能规范：
型 号 HC44R-10
公称压力 1.0MPa
适用介质 水、循环水
试 验 压 力
壳 体 1.5MPa
密 封 1.1MPa
工作
压力
P8 1.0MPa
介质温度 （℃） ≤80℃
其密封渗漏量符合GB/T 13927-2008标准A级（无渗漏）的规定。
2. 主要结构、外形及连接尺寸
2.1.结构说明：本止回阀系法兰连接。
2.2本止回阀具体结构及外形尺寸详见图1、表1。
图1.HC44R-10型缓闭防振耐蚀止回阀
主要结构、外形及连接尺寸图
1.阀体
2.阀盖
3.阀体密封圈
4. 阀杆
5. 摇杆
6.阀瓣
7.阀瓣密封圈
8.缓冲装置
9.重锤杆 10.重锤
表1 DN PN D D1 D2 b f L H B n-d 备 注 700 10 895 840 794 40 5 1448820158024-∅31
3工作原理：
3.1阀门工作原理：当管路内介质正向流动时，借助进口压力作用，使阀瓣旋转开启，介质通过。
同时油缸内油经单向阀导通，阀瓣通过阀杆和摇杆带动平衡锤旋转，到达开启位置。
油缸内液压油产生的阻尼作用可以避免阀瓣开启过快与阀体产生撞击。
当水泵停泵，介质停止流动或逆流时，阀瓣依靠自重、重锤的辅助及逆流的作用，使阀瓣向关阀方向回落，但由于缓冲油缸内单向阀截止，腔内液压油只能通过节流口回油，因此阀瓣的回落速度取决于节流口的流速，调节节流口的过流面积，即可控制止回阀关闭的时间。
当止回阀完全到达关闭位置后，重锤可以起到增加关闭力矩的辅助密封作用，保证止回阀在低压状态下的密封效果。
3.2缓冲装置工作原理及调整方法：
3.2.1HY-100型缓冲装置主要结构如图2。
（见下页）
3.2.2HY-100型缓冲装置工作原理及调整方法。
如图2.本HY-100型油缸缓冲装置主要由缸体、底盖、端盖、静片、叶片（动片）、传动轴、单向阀机构、节流塞机构等组成。
当蝶式缓冲止回阀开启时，缓冲装置的主轴带动叶片旋转，叶片（动片）前进方向与静片之间的空间被压缩，里面的压力油通过叶片上面的单向阀和设置在端盖上面的关阀油路进入叶片后面的空间。
由于叶片前后的空间容积相等，所以总的油量不发生变化。
当蝶式缓冲止回阀关闭时，叶片上面的单向阀出于反向关闭状态，叶片前腔的液压油只能通过端盖上面的快、慢两个油路，进入叶片后腔。
蝶板出于快管段时，快、慢两个油路同时开通回油，所以蝶板关闭速度较快，当蝶板关闭至开度20度左右位置后，快关油路被叶片封住，只剩下慢关油路回油，因此蝶板关闭速度变慢。
因为叶片和静片把油缸中的油腔分成四个油腔，每次开关动作时，叶片前面两个油腔向叶片后面的两个油腔回油。
所以当调节关阀速度时，需要同时调节两个对称油路上的节流螺杆，才能起到良好的调节效果。
因为本蝶式缓冲止回阀是双重锤、双缓冲油缸设计，所以阀体两侧的缓冲装置的主轴旋向刚好相反，因此调节螺杆的方向位置也是相反的。
其操作规律是：叶片在关闭方向上，先经过快关调整螺杆，再到达慢关调整螺杆。
如图3、图4所示。
图2.HY-100型缓冲装置结构及外形尺寸图
1.O形密封圈
2.铜垫
3.节流塞
4.缸体
5.叶片
6.密封圈
7.底盖
8.柱销
10.定位销 11.端盖 12.密封环 13.螺塞 14.弹簧 15.弹簧座（单向阀）16.钢球
图3.顺时针关闭时快慢关调节位置图4.逆时针关闭时快慢关调节位置
3.23. 缓冲装置用油：GB 7631.2-87（等同ISO 6743/4）标准耐磨液压油：20#，
油的粘度为17～33CSt,根据环境温度也可选用其他牌号油。
4. 主要零件材料
表2
零件名称 材 料
阀体﹑阀盖 镍镉铸铁
阀体密封圈﹑阀板密封圈 不锈钢316L
阀瓣、摇杆 镍镉铸铁
阀杆 不锈钢316L
销轴 不锈钢316L
油缸 整体专用部件
重锤 铸铁HT150
5. 保管、安装与使用
5.1 本止回阀应存放在干燥处，通路两端需封闭，长期存放时应定期检查，加工表面
每半年清除污垢更换一次防锈油；户外存贮要用塑料布等覆盖以防砂尘并避免裸晒。
5.2 本止回阀应安装在水平管道上。
阀盖朝上，并注意箭头方向为介质流向。
5.3安装前应仔细核对使用情况是否与本阀性能相符，并将密封部位清洗干净。
5.5全部安装后，进行管路强度试压时必须打开阀瓣。
5.6应定期检查填料和轴承的磨损情况，必要时更换。
