电气试验设备一、引言电气试验设备是电力系统安全运行和设备可靠性保障的重要组成部分。
它们的功能是通过对电气设备进行各种试验和检测，确保设备在正常运行和异常情况下的稳定和安全性。
本文将介绍电气试验设备的分类、功能和应用领域，并重点讨论其在电力系统中的重要性。
二、电气试验设备的分类根据不同的功能和使用范围，电气试验设备可以分为多种类型。
以下是其中一些常见的分类：1. 输变电设备试验设备：用于测试变压器、断路器、隔离开关、电流互感器、电压互感器等设备的性能和参数。
例如，变压器绝缘油介质试验仪、SF6绝缘检漏仪等。
2. 继电保护试验设备：用于测试继电保护装置的性能和可靠性，包括压板试验装置、脉冲电压发生器、低阻抗转换器等。
3. 电力负荷试验设备：用于测试输电线路和电力系统的负荷承受能力和稳定性。
例如，电力负荷开关试验台、电流变压器校验仪等。
4.绝缘试验设备：用于测试设备和线路的绝缘性能和耐压能力。
例如，绝缘电阻测试仪、局部放电检测仪等。
5.高电压试验设备：用于测试高电压设备和线路的耐压能力和绝缘性能。
例如，高压交流发生器、高压 DC 发生器等。
三、电气试验设备的功能电气试验设备具有以下功能，用以确保电力系统的安全性和设备的可靠性：1. 参数测量和分析：电气试验设备可以测量和分析电流、电压、功率、频率等参数，以评估设备的工作状态和性能。
2. 安全保障：通过对设备的耐电压和绝缘性能进行测试，电气试验设备可以确保设备在正常和异常工况下的安全运行。
3. 故障诊断和维修：电气试验设备可以检测设备的故障和缺陷，并提供准确的故障诊断结果，从而指导维修工作。
4. 负荷测试和稳定性评估：通过对电力系统的负荷承受能力和稳定性进行测试，电气试验设备可以评估系统的安全工作范围和运行可靠性。
5. 电力质量评估：电气试验设备可以测量和分析电力系统的电压波动、电压暂降、电压闪烁等电力质量指标，以确保电力供应的稳定性和可靠性。
四、电气试验设备的应用领域电气试验设备在电力系统的建设、运行和维护过程中具有广泛的应用。
电气试验设备及技术改进策略1. 设备更新与升级：随着科技的进步，电气试验设备也需要保持更新与升级。
可以通过引进先进的设备来提高试验质量和效率。
引进具有更高精度和可靠性的数字化测试设备，提高试验数据的准确性和可重复性。
还可以引入智能化设备，实现自动化试验，提高试验效率和安全性。
2. 技术创新与应用：通过技术创新来改进电气试验技术，提高试验方法和流程的效益。
可以通过研究和开发新的试验方法和技术，来提高电气设备的测试精度和灵敏度。
可以研究新的电气故障诊断技术，提高电气设备的诊断能力和准确性。
3. 数据分析与挖掘：电气试验设备产生的大量数据可以被充分利用，通过数据分析和挖掘来提取有用的信息。
可以建立数据模型和算法，实现对试验数据的自动处理和分析。
通过对历史数据的分析，可以发现设备故障的规律和特征，进一步优化试验方法和设备设置。
4. 人员培训与技术交流：提高电气试验技术水平需要加强人员培训和技术交流。
可以通过组织专业培训班和技术交流会议，提高电气试验人员的专业知识和技能。
还可以与国内外科研机构和企业进行合作，开展技术合作和研发项目，共同推动电气试验设备和技术的改进。
5. 试验设备与系统集成：电气试验通常需要使用多种不同的设备和系统，因此设备与系统的集成也是一个重要的改进方向。
可以通过统一的接口和通讯协议，实现不同设备间的数据共享和交互。
还可以开发集成式试验系统，将不同设备和系统进行整合，提高试验过程的协同性和一体化程度。
通过以上的改进策略，可以提高电气试验设备的可靠性、准确性和效率，进一步推动电气试验技术的发展和应用。
常用电气试验设备操作方法电气试验设备是用来对电线电缆、变压器、开关设备等电力设备进行检测和试验的设备。
以下是常用的电气试验设备的操作方法。
1.高压发生器高压发生器是进行绝缘试验的设备，操作方法如下：(1)先检查高压发生器的各个部位是否正常，如电源插头是否接好，仪表是否显示正常等。
(2)将需要进行绝缘试验的设备接入高压发生器，保证电气连接可靠。
(3)设置高压发生器的输出电压和时间。
(4)打开高压发生器的电源开关，观察指示灯是否亮起。
(5)调节输出电压至需要的数值。
(6)按下开始按钮，开始进行绝缘试验。
试验过程中要注意观察试验设备的状况，避免发生意外。
2.电流表电流表是用来测量电流的设备，操作方法如下：(1)先检查电流表的测量范围，确保电流表的量程足够大。
(2)将需要测量的电路与电流表连接，保证电气连接可靠。
(3)选择恰当的测量档位，并将电流表的选择开关置于A档位。
(4)打开被测电路，观察电流表的指针或显示屏上的数值。
(5)进行测量时要注意电流表的极性，确保电流按照正负方向流过电流表。
3.接地电阻测试仪接地电阻测试仪是用来测试接地系统接地电阻的设备，操作方法如下：(1)先检查接地电阻测试仪的各个部位是否正常，如电源插头是否接好，仪表是否显示正常等。
(2)将接地测试钉插入需要测试的接地系统上，保证测试点之间的距离足够远。
(3)打开接地电阻测试仪的电源开关，观察指示灯是否亮起。
(4)设置测试仪的测量范围和时间。
(5)按下开始按钮，开始进行接地电阻测试，测试过程中要保证测试点之间没有其他电气连接，避免干扰。
4.转速表转速表是用来测量电机转速的设备(1)将转速表的测量头与电机旋转轴连接，保证连接可靠。
(2)打开转速表的电源开关，观察指示灯是否亮起。
(3)设置转速表的测量范围和单位。
(4)启动电机，观察转速表的指针或显示屏上的数值。
(5)测量过程中要注意转速表的测量精度和响应速度，确保测量结果准确可靠。
以上是常用电气试验设备的操作方法，操作前要确保设备正常运行、连接可靠，并注意安全事项，避免发生意外。

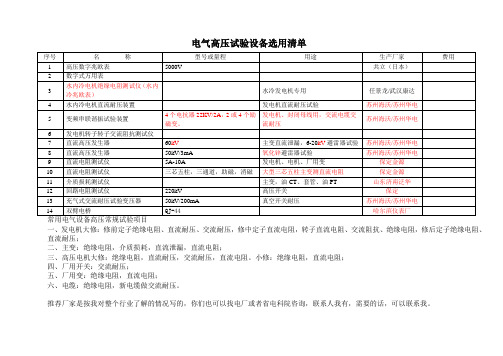

电气高压试验设备选用清单
一、发电机大修：修前定子绝缘电阻、直流耐压、交流耐压，修中定子直流电阻，转子直流电阻、交流阻抗、绝缘电阻，修后定子绝缘电阻、直流耐压；
二、主变：绝缘电阻，介质损耗，直流泄漏，直流电阻；
三、高压电机大修：绝缘电阻，直流耐压，交流耐压，直流电阻。
小修：绝缘电阻，直流电阻；
四、厂用开关：交流耐压；
五、厂用变：绝缘电阻，直流电阻；
六、电缆：绝缘电阻，新电缆做交流耐压。
推荐厂家是按我对整个行业了解的情况写的，你们也可以找电厂或者省电科院咨询，联系人我有，需要的话，可以联系我。
电气设备设备调试方案1．电气试验在设备安装完毕后应立即组织对设备的电气试验✧变压器的试验项目，应包含下列内容：1）绝缘油试验2）测量绕组连同套管的直流电阻；3）检查所有分接头的电压比；4）检查变压器的三相绕组和单相变压器引出线的极性；5）测量绕组连同套管的介质损耗角正切值tan&;6）绕组的交流耐压试验；7）额定电压下的冲击合闸试验；✧电容器的试验项目，应包括下列项目：1）测量绝缘电阻；2）电容器的介质损耗角正切值tan&及电容值；3）耦合电容器的局部放电试验4）并联电容器交流耐压试验5）冲击合闸试验✧电力电缆线路的试验项目，应包括下列内容：1）测量绝缘电阻2）直流耐压试验及泄漏电流测量；3）交流耐压试验4）测量金属屏蔽层电阻和导电阻比；5）检查电缆线路两端的相位。
✧金属氧化物避雷器的试验项目，应包括下列内容：1）测量金属氧化物避雷器及基础绝缘电阻2）测量金属氧化物避雷器的工频参考电压和持续电流；3）测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流4）检查放电计数器动作情况及监视电流表指示5）工频放电电压试验✧真空断路器试验项目，应包括下列内容：1）测量绝缘电阻2）测量每相导电回路的电阻3）交流耐压试验4）测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间5）测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻6）断路器操动机构的试验✧互感器的试验项目，应包括下列内容：1）测量绕组的绝缘电阻2）局部放电试验3）绝缘介质性能试验4）测量绕组的直流电阻5）检查接线组别和极性6）测量电流互感器的励磁特性曲线7）密封性能的检查8）测量铁芯夹紧螺栓的绝缘电阻✧低压电器试验试验项目1）测量低压电器连同所接电缆二次回路的绝缘电阻2）电压线圈动作之校验3）低压电器动作检查4）低压电器采用的脱扣器整定5）测量电阻器和变阻器的直流电阻6）低压电器连同所接电缆及二次回路的交流耐压试验✧电动机试验项目1）绝缘电阻检验2)测量绕组的直流电阻3）定子绕组的直流耐压试验和泄漏电流测量。
电气设备试验制度引言电气设备是现代社会生产与生活中不可或缺的基础设施，因此电气设备的安全、可靠运行非常重要。
为了确保电气设备的正常运行，需要建立科学的试验制度。
本文将介绍电气设备试验制度的概念、试验对象、试验内容、试验标准等方面的内容。
概念电气设备试验制度是依据国家标准、行业标准和产品规范，按照一定的试验方法，对电气设备的性能、耐受性、安全性等方面进行检测和评估的一种管理制度。
试验对象1.电力设备：包括变压器、断路器、隔离开关、电缆、电线等电力设备；2.电机设备：包括发电机、电动机、变速器等电机设备；3.控制设备：包括控制柜、继电器、开关等控制设备；4.其他电气设备：包括逆变器、UPS等其他类型的电气设备。
试验内容1.机械性能试验：包括承载能力、外部力的抗拒以及机械运转、耐久性等的检测；2.电气性能试验：包括绝缘耐压试验、工频耐压试验、冲击电压试验、交流电耐压试验、直流电耐压试验、接地电阻等检测；3.操作性能试验：包括可靠性和操作性能等试验；4.环境试验：包括温度试验、湿度试验、震动试验、盐雾试验等试验。
试验标准不同类别的电气设备需要求的试验标准也不尽相同，试验标准根据设备的种类来判断。
通常，遵从以下标准：1.国家标准：CNS、GB、GB/T、GB/Z等；2.行业标准：DL、J/T、JB、GD、HG等；3.产品规范：各种电气产品的规范和技术文件。
试验过程1.开始试验前，需要对设备进行短路、放电、放气等前置处理，以保证试验安全；2.进行试验前应检查设备周围是否有潜在的安全隐患，如设备摆放是否稳固、供电路线是否正常等；3.在进行试验前应先对试验设备及试验仪器的准确度和灵敏度进行检查，测试仪器的精度应符合要求；4.按照试验标准和试验内容，对设备进行试验，进行试验数据采集，并进行试验结果判定；5.试验结束后，进行结果分析和整理，制作试验报告并存档。
结论电气设备试验制度是保证电气设备质量与安全运行的重要手段，不同类别设备遵循不同的试验标准。
电力设备试验和检测仪器设备表以上是本公司电力设备试验和检测所使用的主要仪器设备表。
这些仪器设备的使用可以有效地支持电力设备的试验、检测以及维护工作。
1. 电能仪表检测系统 (YQD7303B)这款仪器主要用于电能检测，可以测试电能表的准确性。
在电力设备试验中，我们需要确保电能表的准确性，以便准确计量电力消耗。
2. 电气安全检测仪 (DWG-50)该款电气安全检测仪主要用于进行电气安全测试，可以检测设备的绝缘电阻、接地电阻等指标。
这些测试是保证电力设备正常运行和人员安全的重要环节。
3. 高低压绝缘电阻测试仪 (HIPO-100)采用该测试仪可以测试设备的绝缘电阻及耐压状态，确保设备的绝缘性能符合安全要求。
4. 变压器变比测试仪 (RF-1)此款仪器可测定变压器的变比，检验绕组并联性质，确保变压器正常运行和输出电压符合要求。
5. 电力负荷测试仪 (PQ5200)PQ5200用于测量电力负荷，分析电力使用情况，帮助发现并解决电力设备的过载问题，以保证电力设备的正常运行。
6. 电气参数分析仪 (PQ3100)该设备用于分析电气参数，如电流、电压等参数，帮助我们更好地了解电力设备运行状态，及时发现并解决问题。
7. 数字地电阻测试仪 (DY4100)DY4100测试仪可测定土壤电阻和系统接地电阻，确保设备接地系统的良好工作状态，以降低安全隐患。
8. 电压互感器校验仪 (VT100)VT100用于校验电压互感器的准确性，确保互感器输出信号的可靠性，以保证电力设备的准确运行。
9. 遥控测距仪 (RTDS-10)RTDS-10用于测试遥控的距离和响应时间，确保远程控制的稳定性和可靠性。
10. 测试测距仪 (TD-100)TD-100用于测定电力设备之间的距离，为设备布局和线路设计提供参考依据。
以上仪器设备的使用有效支持了电力设备试验和检测工作，提高了设备的运行稳定性和工作效率。
在实际操作中，我们将严格按照制定的操作规程，确保设备的准确性和安全性。
电气试验设备一、绝缘电阻表绝缘电阻表用来测量电气设备的绝缘电阻。
测量电气设备的绝缘电阻是检验电气设备绝缘状况的一个非常简单而又十分有效的方法。
1、电压与量程（1）100V以下电气设备选用250V、量程50MΩ及以上的绝缘电阻表。
（2）500V以下至100V电气设备选用500V、量程100MΩ及以上的绝缘电阻表。
（3）3000V以下至500V电气设备选用1000V、量程2000MΩ及以上的绝缘电阻表。
（4）10000V以下至3000V电气设备选用2500V、量程10000MΩ及以上的绝缘电阻表。
（5）10000V及以上电气设备选用2500V或5000V、量程10000MΩ及以上的绝缘电阻表。
用于极化指数测量时，绝缘电阻表短路电流不应低于2mA。
2、型式与结构按电源型式通常可分为发电机型和整流电源型两大类。
发电机型一般为手摇（或电动）直流发电机或交流发电机经倍压整流后输出直流电压作为电源的机型。
整流电源型由低压50Hz交流电经整流稳压（或直接采用电池电源）经晶体振荡器升压和倍压整流后输出直流电压作为电源的机型。
手摇式绝缘电阻表优点：使用简单，不需要另备外部电源，也不需要提供干电池。
缺点：需要测试人员用手摇动绝缘电阻表的小发电机，要求转动速度均匀，一般为120r/min，在整个测试过程中都不能停，也不允许忽快忽慢，否则对测量数据有严重影响，甚至会因为被试品上的充电电压对绝缘电阻表反充电而引起绝缘电阻表测量机构电流线圈烧坏。
特别是测试极化指数时，需要持续均匀地摇动绝缘电阻表10min，一般测试人员都会感到体力不支。
自动化绝缘电阻测试仪内置可充电池和智能充电模块，交直流两用，整机输出功率大。
特点：不需要手摇发电机，因而减轻了测试人员的劳动强度，而且具有机械指针指示和点阵液晶数显两种方式同步显示绝缘电阻，并能自动储存若干组测量数据，自动计算吸收比或极化指数，使用起来十分方便。
有的测试仪在测试完毕后还能自动对被试物上的残留电荷进行放电，提高了工作中的安全可靠性。
3、容量与负载特性容量即最大输出电流值，一般可将绝缘电阻表（两输出端）经毫安表短路后测得，因此也称之为输出短路电流值。
容量小，即输出电流小，则对被试物的充电速度慢，如果被试品等值电容较大，则被试设备上实际承受的直流电压上升很慢，因此对吸收比和极化指数的测量造成影响，试验结果误差较大。
负载特性，即被测绝缘电阻R和绝缘电阻表端电压U的关系曲线。
被试品的绝缘电阻合格范围要求十分严格时；对有介质吸收现象的发电机、电动机和变压器等设备，历次试验应选用相同特性的绝缘电阻表；用2500V绝缘电阻表代替耐压试验时。
4、操作步骤（1）断开被试品电源，拆除或断开对外一切连线，将被试品接地放电。
（2）用干燥清洁柔软的布擦去被试品外绝缘表面的脏污。
（3）绝缘电阻表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
（4）驱动绝缘电阻表达额定转速，或接通绝缘电阻表电源，待指针稳定后（或60s），读取数值。
（5）测量吸收比和极化指数时，先驱动绝缘电阻表至额定转速，待指针指“∞”时，用绝缘工具将高压端立即接至被试品上，同时记录时间，分别读出15s和60s（或1min和10min）时的值。
（6）读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将绝缘电阻表停止运转。
（7）断开绝缘电阻表后对被试品短接放电并接地。
（8）测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
5、影响因素（1）外绝缘表面泄漏的影响（2）残余电荷的影响（3）感应电压的影响（4）温度的影响6、测量结果的判断电子式绝缘电阻表1550B 美国FLUKE公司（福禄克）电子式绝缘电阻表BM25 美国MEGGER公司（AVO）电子式绝缘电阻表S1-552 美国MEGGER公司（AVO）电子式绝缘电阻表（10kV）S1-1052/2 美国MEGGER公司（AVO）电子式绝缘电阻表DM50C 上海思创电器设备有限公司电子式绝缘电阻表（10kV）DM100C 上海思创电器设备有限公司电子式绝缘电阻表XD2905 西湖电子研究所电子式绝缘电阻表（1kV）3005A 日本KYORITSU公司（共立）二、直流电桥测量直流电阻所用测量仪器一般都是直流电桥。
1、单臂电桥也称惠斯通电桥或惠登电桥，单臂电桥一般用于测量中值电阻（10~106Ω之间），精度可达0.2%。
工作原理：在电桥平衡时，被测电阻R x=（R2/R1）R3=KR3。
K为倍率。
注意事项：（1）如被测电阻具有电感的线圈，在开始测量时，先按下电源按钮，这时不要马上按检流计按钮，而是等一段时间，等待充电进行到一定程度后再按下检流计按钮。
（2）电池电源按钮和检流计按钮都有机械锁住功能。
（3）具有较大电感或对地电容的被试品在测量直流电阻后，应对被试品进行接地放电。
2、双臂电桥也称凯尔文电桥，在单臂电桥的基础上增加特殊结构，以消除测试时连接线接线柱接触电阻对测量结果的影响。
双臂电桥一般用于测量范围10-6~11Ω之间，精度为0.2%。
工作原理：在电桥平衡时，被测电阻R x=（R1/R2）R N。
接线方式：电流接线端子C1、C2的引线应接在被测绕组的外侧，而电位接线端子P1、P2的引线应接在C1、C2的内侧。
3、直流电阻速测仪（1）用途。
电力变压器在制造过程中需要测量直流电阻，以检查绕组的材质、焊接质量和分接开关接触状况。
但由于电力变压器的绕组电感量大，测量直流电阻时，充电时间很长，电流进入稳定状态需要较长时间。
（2）工作原理。
测试仪一般均由恒压恒流源供给直流测试电源，在合上开关后，电路中的电流很快进入恒定状态，从而使充电时间大大缩短。
恒流源电流大小分成几种不同规格，例如0.1、1、2、5A和10A，根据具体需要选择使用。
4、开关接触电阻测试仪为了检验开关设备在合闸位置时触头接触是否达到紧密，需要测量开关接触电阻，测量接触电阻时流过的电流必须是100A。
注意事项：（1）接线时电压测试线和电流输出线不要缠绕在一起，相互之间应尽量远离，并且电压测量线接线端应接在电流输出线内侧，与被测物连接紧密，否则会影响测量精度。
（2）在没有完成全部接线时，不允许在测试接线开路的情况下通电，否则会损坏仪器。
（3）被测试品不允许带电。
（4）在测试时，接好线后，按下电源开关，调节电流至100A，电流稳定后，即可读数。
读完数后，将输出电流调制最小，切断电源开关。
三、介质损耗角测试设备1、QS1型交流电桥利用QS1电桥进行tanδ测试，全部接线回路包括升压试验设备（试验变压器及调压控制设备等）、QS1电桥桥体和标准电容器三部分。
现场使用时有正、反接线两种方式。
各元件电位分布：（1）正接线时桥体处于低电位。
试验人员在试验操作时需要调节可变电阻R3和可变电容C4，操作比较安全方便，并且电桥的内部也不受强电场的影响，准确度较高。
因此在可能的条件下，宜采用正接法测量。
（2）反接线时，桥体内各电桥和各部件、试验引线、高压标准电容器的金属外壳都处于高电位。
现场防止外界电磁场干扰2、智能型介质损耗角正切值测试仪四、变压器变压比测试仪变压器的变压比是指空载时的一、二次绕组电压比。
对于三相变压器则是指其线电压之比。
单相K=U1 / U2=N1 / N2三相Yy K=U1 / U2=√3U1xg/√3U2xg=N1 / N2三相Dd K=U1 / U2=U1xg / U2xg=N1 / N2三相Yd K=U1 / U2=√3U1xg / U2xg=√3N1 / N2三相Dy K=U1 / U2=U1xg/√3U2xg=N1 /√3N2由于存在以上关系，所以通过变压比试验可以反映变压器的线圈匝数是否正确，有无匝间短路，以及变压器的连接是否正确等。
1、变压比测试常用方法有双电压表法、变比电桥法两种。
2、双电压表法双电压表法试验电压比一般在高压侧加试验电压，然后在高、低压两侧同时接上电压表，根据电压读数可以利用公式直接计算出被试变压器的变压比。
优点：不需专门的试验仪器（变比电桥），只需要两块电压表和试验电源就可以了，适合在现场做核对性试验。
缺点：试验准确性不高，因为测试时各种误差（仪表误差、接线误差和读数误差等）综合在一起可能超过1%。
而根据规程规定，变压器的变比误差是不允许超过±0.5%~±1%的（根据电压等级、电压比大小、阻抗电压大小以及是否为额定分接头而定）。
3、变压比测试仪（1）标准调压器式变比电桥标准调压器式变比电桥内有一台自耦变压器，其二次侧有许多抽头，各抽头对一次绕组的变比均为已知，作为标准变比值。
在测试时，将其一次侧与被试变压器一次侧并联接入同一试验电源，其二次与被试变压器的二次绕组之间接入一微安表。
调节标准自耦变压器的二次抽头，使微安表指示最小，这时，电桥读数指示的自耦变压器变压比也就是被试变压器的变比。
（2）电阻分压式变比电桥在被试变压器高压侧AX接上试验电压U1，在低压侧ax有一个感应电压U2，当调整R1使检流计指零时，变压比可以根据电阻数值算出K= U1 / U2=（R1+R2）/ R2（3）全自动变比测试仪利用现代电子技术、体积小、质量轻、精度高，测量范围宽，采用汉字屏幕显示、菜单操作，变比组别依次测完，大大减轻了测试人员的工作强度。
变比测试仪BBC6638 保定金达电气有限公司五、直流高压试验设备1、半波整流电路半波整流电路由升压变压器T、高压硅堆V、滤波电容C和保护电阻R构成。
半波整流电路的直流输出电压只能接近于试验变压器高压输出电压的幅值。
（1）直流高压的极性。
在现场直流电压绝缘试验中，为了防止外绝缘的闪络和易于发现绝缘受潮等缺陷，通常采用负极性直流电压。
（2）保护电阻R。
未来限制试品放电时的放电电流，保护硅堆、微安表及试验变压器，高压侧保护电阻器的电阻值可取R=（0.001~0.01）U d/I d高压保护电阻参数直流试验电压（kV）电阻值（MΩ）电阻器表面绝缘长度不小于（mm）60及以下0.3~0.5 200140~160 0.9~1.5 500~600500 0.9~1.5 2000（3）高压整流硅堆V。
升压变压器高压侧的输出电压U1经硅堆V整流后变为脉动直流，经滤波电容器C来减小直流电压的脉动，以便获得合格的直流电压波形。
1）额定反峰电压。
高压硅堆的额定反峰电压应大于整流输出直流电压的两倍。
2）额定电流。
高压硅堆的额定整流电流应大于工作电流，并有一定的裕度。
（4）滤波电容C。
为了获得合格的直流试验电压波形，通常在输出端并联滤波电容器，电容量一般取0.01~0.1μF。
（5）交流试验电源。
交流电源一般采用单相工频低压电源。
有时为了减轻试验设备质量和获得较好的直流电压波形，降低脉动因数，也有采用中频电源变频装置。
