变电所高压电气设备试验-V1变电所高压电气设备试验,是指对高压电气设备(如变压器、断路器、隔离开关等)进行检测和试验的过程,以确保其符合安全生产的要求。
在变电站使用过程中,由于负载等各种原因,电器设备难免存在一些故障或隐患,而试验就是用来识别和解决这些问题的一种手段。
试验的目的是保证设备能够正常运行、满足电网运行要求,以及确保设备在运行中不会产生危险。
在试验过程中,需要特别注意安全问题,防止事故的发生。
下面,我们重点介绍一下变电所高压电气设备试验的主要内容和注意事项。
一、试验前准备1. 试验前需对设备进行全面的检查和维护,确保设备正常运转,检查内容包括设备机械状态、电气连接状态等。
2. 确定试验参数,如试验电压、电流等。
试验参数应该符合标准规范,并应该根据不同设备的特点,进行调整和优化。
3. 确保试验现场的安全措施到位,如安装隔离开关、接地、防护措施等。
二、试验过程1. 检验变电所高压电气设备的接线情况,判断是否牢固可靠。
2. 按照试验参数进行试验,尽可能模拟实际负载条件,强制设备在应力状态下运行一段时间。
3. 过程中应注意观察设备的运行状态,并记录相关参数数据。
如发现设备存在任何问题,应立即停止试验并对问题进行排查与处理。
三、试验后处理1. 根据试验结果,进行相关数据处理和分析,判断设备是否合格,是否需要进一步的调整和维护。
2. 根据试验数据,制定合理的设备使用方案,防止设备因异常状态而产生损坏或事故。
3. 在试验结束后,应对设备进行全面的保养和维护,尽可能延长设备的使用寿命。
总之,变电所高压电气设备试验是确保设备正常运行的关键一环,只有严格按照标准规范进行试验,并根据实际情况进行调整和优化,才能保证设备的稳定运行,减少事故的发生,确保电网运行的安全稳定。

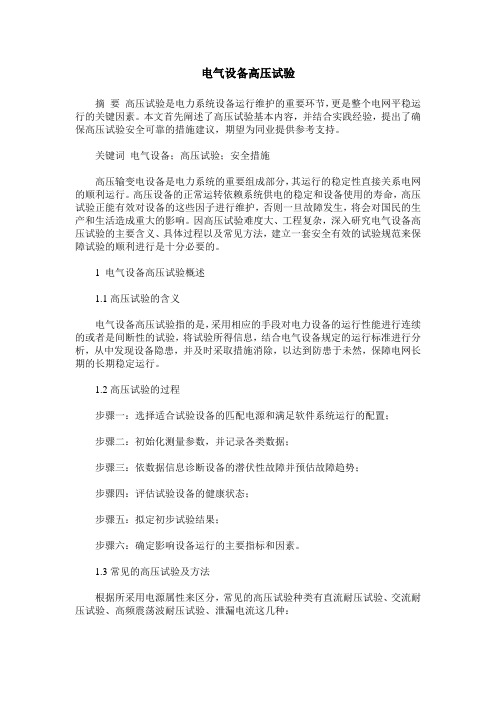

电气设备高压试验摘要高压试验是电力系统设备运行维护的重要环节,更是整个电网平稳运行的关键因素。
本文首先阐述了高压试验基本内容,并结合实践经验,提出了确保高压试验安全可靠的措施建议,期望为同业提供参考支持。
关键词电气设备;高压试验;安全措施高压输变电设备是电力系统的重要组成部分,其运行的稳定性直接关系电网的顺利运行。
高压设备的正常运转依赖系统供电的稳定和设备使用的寿命,高压试验正能有效对设备的这些因子进行维护,否则一旦故障发生,将会对国民的生产和生活造成重大的影响。
因高压试验难度大、工程复杂,深入研究电气设备高压试验的主要含义、具体过程以及常见方法,建立一套安全有效的试验规范来保障试验的顺利进行是十分必要的。
1 电气设备高压试验概述1.1高压试验的含义电气设备高压试验指的是,采用相应的手段对电力设备的运行性能进行连续的或者是间断性的试验,将试验所得信息,结合电气设备规定的运行标准进行分析,从中发现设备隐患,并及时采取措施消除,以达到防患于未然,保障电网长期的长期稳定运行。
1.2高压试验的过程步骤一:选择适合试验设备的匹配电源和满足软件系统运行的配置;步骤二:初始化测量参数,并记录各类数据;步骤三:依数据信息诊断设备的潜伏性故障并预估故障趋势;步骤四:评估试验设备的健康状态;步骤五:拟定初步试验结果;步骤六:确定影响设备运行的主要指标和因素。
1.3常见的高压试验及方法根据所采用电源属性来区分,常见的高压试验种类有直流耐压试验、交流耐压试验、高频震荡波耐压试验、泄漏电流这几种:1)直流耐压试验直流耐压试验具有破坏性,电气设备会因此受到一些影响。
为了检测设备可以承受的最大电压峰值,试验的电压很高。
这样有助于及时发现绝缘有局部缺陷的电气设备,拦截电力系统里绝缘性能不佳的设备,确保电网稳定运行。
2)交流耐压试验这是检测设备绝缘强度最直接有效的方法,是预防性试验的一项重要内容,能及早发现设备中集中且较严重的问题。
高压电气试验方案什么是高压电气试验?高压电气试验是一种测试电气设备或电气系统的方法,可以检查其在高压环境下的性能和安全性。
这种测试可以涉及高压,高电流,高频率和高功率设备。
为什么要进行高压电气试验?高压电气设备需要在高压环境中工作,因此在投入使用之前需要进行高压电气试验。
这可以确保电气设备在正常工作时以及突发事件发生时都能够正常运行,从而确保安全和可靠性。
高压电气试验的步骤步骤一:准备在进行高压电气试验之前,需要进行充分的准备。
这包括:1.确定试验对象:明确需要进行试验的电气设备或电气系统,选择合适的试验方案。
2.检查设备:检查试验对象是否符合试验条件,检查是否需要进行保护措施,检查仪器设备是否正常。
3.选择试验方法:根据试验对象的不同,选择适合的试验方法和电源的类型。
4.确定试验环境:保证试验环境符合要求,防止出现安全问题。
步骤二:进行高压电气试验在完成准备工作之后,可以开始进行高压电气试验。
这个过程包括以下步骤:1.施加高压:按照试验方案的要求,施加高压到设备或系统上。
2.监控电流:在施加高压的同时,需要监控电流的大小和方向。
3.持续时间:根据试验方案的要求,确定试验的持续时间,并保证在此期间内一直施加高压。
4.记录结果:记录试验结果,包括电流大小、试验时间、电气设备或电气系统的表现等。
步骤三:分析结果在进行高压电气试验之后,需要对试验结果进行分析。
这个过程包括以下步骤:1.分析试验结果:分析试验结果,判断电气设备或电气系统的状态是否正常,确定是否需要进行修理或更换设备。
2.理解试验数据:对试验数据进行统计分析,得出有关电气设备或电气系统的一些关键数据,以便进行比较和分析。
3.归档数据:将试验数据归档,方便备份和查看。
高压电气试验的注意事项进行高压电气试验需要注意以下事项:1.安全第一:高压电气试验涉及高电压、高电流、高功率,需要采取相应的保护措施,保障安全。
2.科学合理:试验方案需要科学合理,依据设备类型、工作环境、要求等。
高压电气设备常规试验引言高压电气设备是电力系统中重要的组成部分,常用于输电、配电、变电等环节。
为了保证高压电气设备的安全可靠运行,对其进行常规试验是必不可少的。
本文将介绍高压电气设备常规试验的相关内容,包括试验目的、试验方法、试验步骤和注意事项等。
试验目的高压电气设备常规试验的目的是验证设备的性能和可靠性,确保其在正常运行条件下不会出现故障。
具体目的包括:1.检测设备的绝缘性能,确保设备在额定电压下能够正常工作;2.检验设备的电气连通性,确保设备接线正确;3.测试设备的保护装置,确保其能够及时发现故障并采取适当措施;4.测试设备的过载能力和短路能力,确保设备在异常工作条件下能够正常运行;5.验证设备的运行稳定性,确保设备在长时间运行条件下不会出现异常。
试验方法高压电气设备常规试验主要包括以下几种方法:1.绝缘试验:用来测试设备的绝缘性能,常用的试验方法包括耐压试验、绝缘电阻测量和介质损耗测试等;2.连通试验:用来验证设备的电气连通性,包括设备内部接线的正确性和设备与其他设备的连通性;3.保护装置试验:用来测试设备的保护装置是否正常工作,包括过流保护、接地保护、差动保护等;4.负荷试验:用来测试设备的过载能力和短路能力,通过加负荷或者制造短路情况来验证设备的正常运行能力;5.运行试验:用来验证设备的运行稳定性,通过长时间的运行测试来检验设备是否能够在持续工作条件下正常运行。
试验步骤根据不同的试验方法,高压电气设备常规试验的步骤略有差异。
下面以绝缘试验和负荷试验为例,介绍试验步骤:绝缘试验步骤1.准备工作:检查试验仪器设备是否正常工作,确认试验设备的额定电压和试验装置的额定电流是否匹配;2.连接试验仪器和试验设备:根据试验设备的接线图,将试验仪器与试验设备进行正确连接;3.设置试验参数:根据试验要求,调整试验仪器的电压和时间等参数;4.进行试验:根据设备的额定电压和试验要求,逐一进行耐压试验、绝缘电阻测量和介质损耗测试;5.记录试验结果:记录试验参数、测试数值和试验设备的情况等信息;6.分析试验结果:根据试验结果进行数据分析,判断设备的绝缘性能是否满足要求。
高压电气设备试验与安全管理范文高压电气设备是现代工业生产中不可或缺的重要设备之一,但由于其特殊的工作环境和工作特性,使得其试验和安全管理成为非常重要的任务。
针对这一问题,本文将以高压电气设备试验与安全管理为主题,从试验内容、安全管理措施两个方面展开详细的讨论。
一、高压电气设备试验内容高压电气设备试验内容非常丰富,主要包括以下几个方面。
1.高压电缆试验高压电缆试验是为了验证电缆的绝缘性能和运行可靠性,主要包括绝缘电阻试验、直流耐压试验、交流耐压试验等。
绝缘电阻试验用于检测电缆绝缘的质量,直流耐压试验用于检测电缆在额定直流电压下的耐压能力,交流耐压试验用于检测电缆在额定交流电压下的耐压能力。
2.高压断路器试验高压断路器试验是为了验证断路器的开关能力和短路能力,主要包括接线检查试验、机械性能试验、开断能力试验、短路能力试验等。
接线检查试验用于检测断路器的接线是否正确,机械性能试验用于检测断路器的机械操作性能,开断能力试验用于检测断路器在额定负荷下的正常开断能力,短路能力试验用于检测断路器在短路故障下的短路能力。
3.高压变压器试验高压变压器试验是为了验证变压器的绝缘性能和运行可靠性,主要包括绝缘电阻试验、局部放电试验、整机耐压试验等。
绝缘电阻试验用于检测变压器绝缘的质量,局部放电试验用于检测变压器绝缘系统的局部放电情况,整机耐压试验用于检测变压器在额定操作条件下的耐压试验。
4.高压电机试验高压电机试验是为了验证电机的绝缘性能和运行可靠性,主要包括绝缘电阻试验、耐压试验等。
绝缘电阻试验用于检测电机绝缘的质量,耐压试验用于检测电机在额定电压下的耐压能力。
5.其他试验除了以上几种试验外,高压电气设备还需要进行一些其他的试验,如漏电流试验、继电器保护试验等。
漏电流试验用于检测设备的漏电流情况,继电器保护试验用于检测设备的保护功能。
二、高压电气设备安全管理措施高压电气设备是一种高风险的设备,必须严格执行安全管理措施,确保工作人员和设备的安全。
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)(总25页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变压器一、电气试验项目的方法及标准(一)绝缘电阻测定试验所需仪器:数字型绝缘电阻测试仪(绝缘摇表)试验方法:1、高—低及地:高压侧短接,低压侧短接并且接地。
读取60秒时的电阻值记录(吸收比是指60秒绝缘电阻值比15秒绝缘电阻值)。
2、低—高及地:高压侧短接并且接地,低压侧短接。
读取60秒时的电阻值记录(吸收比是指60秒绝缘电阻值比15秒绝缘电阻值)。
3、铁心对地:绝缘电阻测试仪正级接到铁芯上,负极接地。
相关标准:1 绝缘电阻值不低于产品出厂试验值的 70%。
2 变压器电压等级为 35kV 及以上,且容量在 4000kVA 及以上时,应测量吸收比。
吸收比与产品出厂值相比应无明显差别,在常温下应不小于;当R60s 大于3000MΩ时,吸收比可不做考核要求。
3变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时,宜用5000V兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别,在常温大于10000MΩ时,极化指数可不做考核要求。
下不小于;当R60s注意事项:1、采用2500V或5000V兆欧表。
2、测量前被试绕组应充分放电。
3、吸收比不进行温度换算。
(二)绕组直流电阻测试试验所需仪器:直流电阻测试仪试验方法:1、低压侧直流电阻(平衡变):分别测试ab、bc、ca的绕组直流电阻。
2、高压侧直流电阻(平衡变):分别测试1—5档位的Ao、Bo、Co绕组直流电阻。
相关标准:1 测量应在各分接头的所有位置上进行;2 1600kVA 及以下电压等级三相变压器,各相测得值的相互差值应小于平均值的 4%,线间测得值的相互差值应小于平均值的2%;1600kVA 以上三相变压器,各相测得值的相互差值应小于平均值的 2%;线间测得值的相互差值应小于平均值的1%;3 变压器的直流电阻,与同温下产品出厂实测数值比较,相应变化不应大于 2%;不同温度下电阻值按照式换算:R2=R1(T+t2)/( T+t1)式中 R1、R2——分别为温度在t1、t2时的电阻值;T——计算用常数,铜导线取235,铝导线取225。
变电所高压电气设备试验(1)随着经济的快速发展,能源供应成为保障国家发展的重要一环。
变电站作为电能的供应与传输的枢纽,承担着不可替代的重要角色。
而变电站高压电气设备是电能传输过程中必不可少的组成部分之一,为了保证其运行状态良好和安全可靠,对其进行试验是至关重要的。
一、试验前的准备在变电所高压电气设备试验前,需要进行相关准备工作,确保设备处于安全状态。
首先需要检查试验人员是否具备相应资格和证书,了解试验设备和试验流程。
同时,还需要对试验设备进行外观检查,确认设备完整无损。
准备完成后,应编制试验计划并进行试验任务分配,以确保试验流程的顺畅进行。
二、导电体接地电阻测量试验导电体的接地电阻测量试验是指将接地体的导电部分与大地连接,通过测量接地电阻的大小来判断其接地性能是否良好。
在此试验中,需要对场地的大地电阻进行测量,确保场地的大地电阻符合规定要求,以确保设备的安全可靠运行。
三、高电压频闪试验高电压频闪试验是指将高压设备加上一个标准的交流高电压,通过观察和测量典型波形和频率,来判断高压设备的电气性能是否符合要求。
在此试验中,需要注意试验仪器的标准性和精度,以减小误差。
四、局部放电测量试验局部放电测量试验是指针对设备内部介质中的缺陷进行测量,以判断设备运行过程中是否有任何损坏。
在做此试验前,需要对测量仪器进行校准,并保证设备内部完全不会有常规放电的情况发生,以保证试验的准确性。
五、绝缘电阻测量试验绝缘电阻测量试验指通过测量高压设备绝缘层的阻值,来判断设备的绝缘状态是否正常。
在此试验中,需要对高压设备与地、所有相互接地的回路之间作电绝缘处理,以防止误操作和安全事故的发生。
六、试验后的处理和总结试验完成后,需要对试验结果进行分析和处理,对发现的问题制定并实施相关的修复计划。
对试验的整个过程进行总结,发现不足之处并采取相应措施进行完善,确保设备马上可达到高效、稳定、安全运行状态。
总之,变电所高压电气设备试验是保证设备安全可靠运行的重要环节之一。
