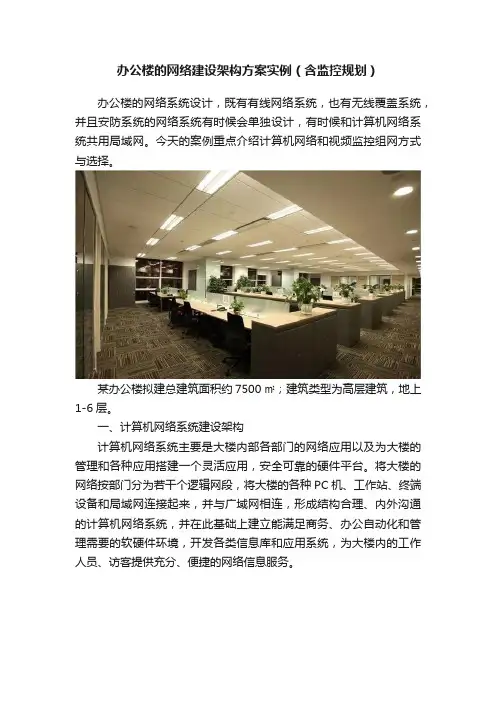

办公楼的网络建设架构方案实例（含监控规划）办公楼的网络系统设计，既有有线网络系统，也有无线覆盖系统，并且安防系统的网络系统有时候会单独设计，有时候和计算机网络系统共用局域网。
今天的案例重点介绍计算机网络和视频监控组网方式与选择。
某办公楼拟建总建筑面积约7500㎡；建筑类型为高层建筑，地上1-6层。
一、计算机网络系统建设架构计算机网络系统主要是大楼内部各部门的网络应用以及为大楼的管理和各种应用搭建一个灵活应用，安全可靠的硬件平台。
将大楼的网络按部门分为若干个逻辑网段，将大楼的各种PC机、工作站、终端设备和局域网连接起来，并与广域网相连，形成结构合理、内外沟通的计算机网络系统，并在此基础上建立能满足商务、办公自动化和管理需要的软硬件环境，开发各类信息库和应用系统，为大楼内的工作人员、访客提供充分、便捷的网络信息服务。
二、数据交换网络建设架构计算机网络系统分内部办公网、外网。
各个网络拓扑为星型结构，采用分层设计，层次网络架构包括：接入层、核心层等二层，建立网络主干千兆，百兆到桌面的网络应用。
•1) 物理网络描述•根据大楼业务网运营数据的特点，内部办公网、外网相互之间逻辑隔离。
•中心网络采用多链路100M光纤链路INTERNET接入，以大容量高速骨干交换为网络核心，千兆光纤下行至各楼层小机房的全千兆接入二层交换，以及采用无线交换机对整个无线网路进行统一的管理。
终端采用无线或有线方式实现用户网络接入，确保楼内网络的灵活性和可扩展性。
同时在网络边界防火墙出开出独立DMZ区域，作为中心核心数据管理存储中心，对内外提供不同服务。
•依托物理平台，充分考虑当前各类应用以及网络数据的传输质量，采用虚拟局域网技术依据不同应用方向划分独立子网，有效地防止广播风暴及各类安全隐患在网络中的蔓延，确保各子网数据独立高效运行。
•2) 内网描述•内部办公网面向中心内部用户，主要用于承载中心内部各类应用，如：OA、多媒体、网络管理等无须上INTERNET的业务。

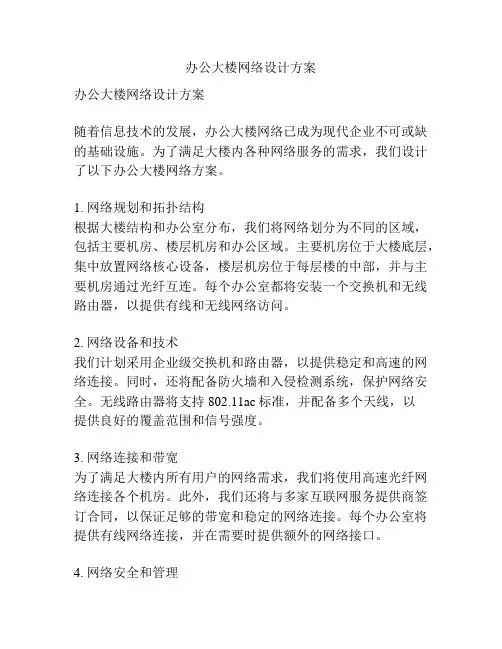

办公大楼网络设计方案办公大楼网络设计方案随着信息技术的发展，办公大楼网络已成为现代企业不可或缺的基础设施。
为了满足大楼内各种网络服务的需求，我们设计了以下办公大楼网络方案。
1. 网络规划和拓扑结构根据大楼结构和办公室分布，我们将网络划分为不同的区域，包括主要机房、楼层机房和办公区域。
主要机房位于大楼底层，集中放置网络核心设备，楼层机房位于每层楼的中部，并与主要机房通过光纤互连。
每个办公室都将安装一个交换机和无线路由器，以提供有线和无线网络访问。
2. 网络设备和技术我们计划采用企业级交换机和路由器，以提供稳定和高速的网络连接。
同时，还将配备防火墙和入侵检测系统，保护网络安全。
无线路由器将支持802.11ac标准，并配备多个天线，以提供良好的覆盖范围和信号强度。
3. 网络连接和带宽为了满足大楼内所有用户的网络需求，我们将使用高速光纤网络连接各个机房。
此外，我们还将与多家互联网服务提供商签订合同，以保证足够的带宽和稳定的网络连接。
每个办公室将提供有线网络连接，并在需要时提供额外的网络接口。
4. 网络安全和管理网络安全是办公大楼网络设计的关键部分。
我们将使用防火墙和入侵检测系统来保护网络免受恶意攻击。
同时，我们还将设立网络管理团队，负责监控和管理网络设备和服务，及时解决网络故障和安全事件。
5. 无线网络覆盖为了提供全楼范围的无线网络覆盖，我们将在每层楼安装多个无线路由器，并进行适当的信号覆盖测试。
此外，我们还将配置虚拟局域网(VLAN)，以提高无线网络的安全性和性能。
6. 网络管理软件我们将配备专业的网络管理软件，以实现对网络设备的集中管理和监控。
该软件将提供实时状态监测、配置管理、故障诊断和性能优化等功能，并支持远程访问和报警功能。
通过以上的网络设计方案，我们的目标是为办公大楼提供高速、稳定和安全的网络服务，以满足企业的日常办公和业务需求。
我们将密切关注新技术和市场发展，不断改进和升级网络设备和服务，为用户提供更好的体验和支持。

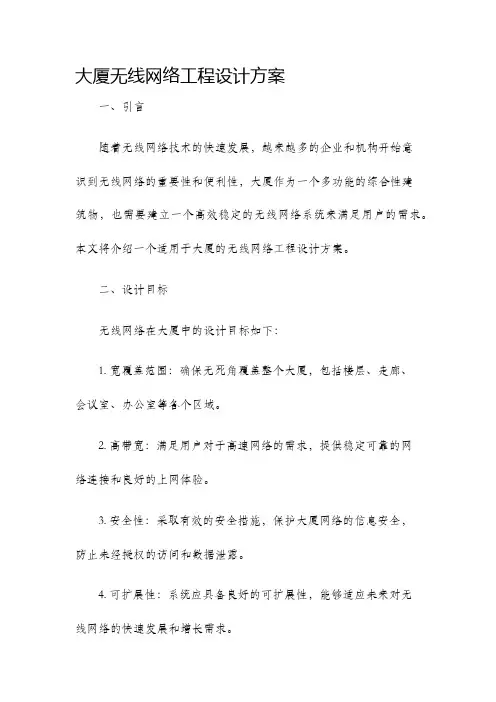

大厦无线网络工程设计方案一、引言随着无线网络技术的快速发展，越来越多的企业和机构开始意识到无线网络的重要性和便利性，大厦作为一个多功能的综合性建筑物，也需要建立一个高效稳定的无线网络系统来满足用户的需求。
本文将介绍一个适用于大厦的无线网络工程设计方案。
二、设计目标无线网络在大厦中的设计目标如下：1. 宽覆盖范围：确保无死角覆盖整个大厦，包括楼层、走廊、会议室、办公室等各个区域。
2. 高带宽：满足用户对于高速网络的需求，提供稳定可靠的网络连接和良好的上网体验。
3. 安全性：采取有效的安全措施，保护大厦网络的信息安全，防止未经授权的访问和数据泄露。
4. 可扩展性：系统应具备良好的可扩展性，能够适应未来对无线网络的快速发展和增长需求。
三、网络拓扑结构设计在大厦中设计无线网络时，可以采用以下拓扑结构：1. 集中式控制器架构：使用集中式控制器架构可以简化网络管理和配置，提供更好的集中式控制和监控。
2. 分布式接入点架构：在大厦中分布式布置接入点，可以实现更稳定的信号覆盖和更好的网络负载平衡。
3. 虚拟局域网（VLAN）划分：通过VLAN的划分，将不同区域的用户隔离开，增加网络安全性和管理性。
四、设备选型在大厦无线网络工程设计中，设备选型是至关重要的一步。
根据设计目标和拓扑结构，我们可以采用以下设备：1. 无线控制器：选择一款功能强大、稳定可靠的无线控制器，支持集中式管理和控制，能够提供高性能和高可用性。
2. 接入点：选择高性能的接入点，支持多用户接入和高密度环境下的无线信号覆盖，以保证网络的稳定和可靠性。
3. 网络交换机：选择支持VLAN划分和高速传输的网络交换机，以支持无线网络的大规模扩展和数据传输。
五、安全性设计大厦无线网络的安全性设计是至关重要的一环，以下是几个重要措施：1. 访问控制：实施强制访问控制措施，只允许授权用户接入网络，使用加密的认证机制，如Wi-Fi Protected Access II（WPA2）。

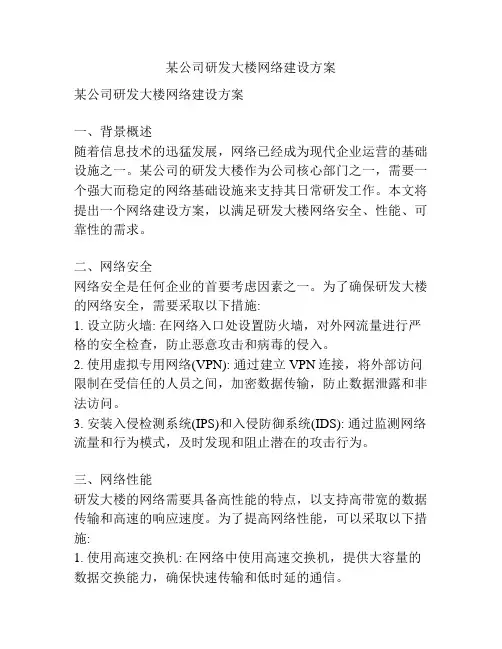

某公司研发大楼网络建设方案某公司研发大楼网络建设方案一、背景概述随着信息技术的迅猛发展，网络已经成为现代企业运营的基础设施之一。
某公司的研发大楼作为公司核心部门之一，需要一个强大而稳定的网络基础设施来支持其日常研发工作。
本文将提出一个网络建设方案，以满足研发大楼网络安全、性能、可靠性的需求。
二、网络安全网络安全是任何企业的首要考虑因素之一。
为了确保研发大楼的网络安全，需要采取以下措施:1. 设立防火墙: 在网络入口处设置防火墙，对外网流量进行严格的安全检查，防止恶意攻击和病毒的侵入。
2. 使用虚拟专用网络(VPN): 通过建立VPN连接，将外部访问限制在受信任的人员之间，加密数据传输，防止数据泄露和非法访问。
3. 安装入侵检测系统(IPS)和入侵防御系统(IDS): 通过监测网络流量和行为模式，及时发现和阻止潜在的攻击行为。
三、网络性能研发大楼的网络需要具备高性能的特点，以支持高带宽的数据传输和高速的响应速度。
为了提高网络性能，可以采取以下措施:1. 使用高速交换机: 在网络中使用高速交换机，提供大容量的数据交换能力，确保快速传输和低时延的通信。
2. 网络优化: 对网络进行优化配置，例如增加缓存、调整MTU 大小等，以减少数据传输过程中的延迟。
3. 负载均衡: 针对高负荷的网络环境，使用负载均衡技术，将流量分发到多个服务器上，确保资源合理利用和数据传输的高效率。
四、网络可靠性网络可靠性对于研发大楼来说至关重要，任何网络中断都可能带来巨大的经济损失。
为了提高网络可靠性，可以采取以下措施:1. 多路径冗余: 通过设置多个网络路径，当某个网络路径出现故障时，可以自动切换到备用路径，确保网络的连通性。
2. 设备冗余: 通过使用冗余的设备，例如交换机、防火墙、路由器等，当某个设备故障时，可以自动切换到备用设备，避免网络中断。
3. 定期备份: 对网络设备的配置文件和重要数据进行定期备份，以防止设备故障导致的数据丢失。

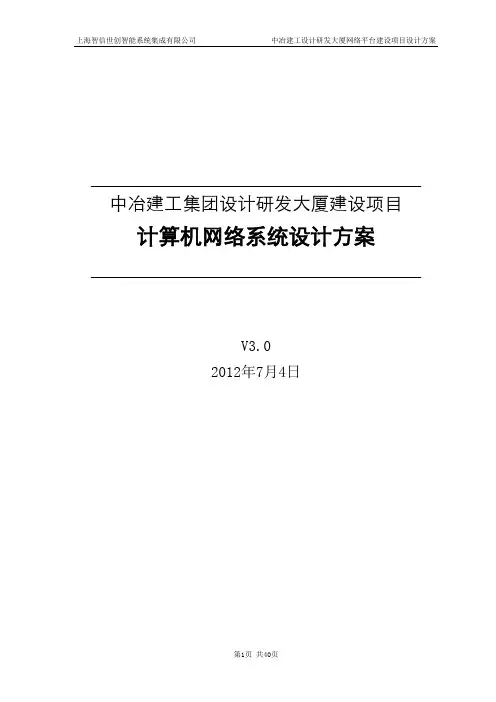

_________________________________ 中冶建工集团设计研发大厦建设项目计算机网络系统设计方案_________________________________V3.02012年7月4日目录第一章项目背景 (3)第二章设计原则 (4)第三章用户需求和设计要求 (6)3.1 集团计算机网络系统建设目标 (6)3.2 计算机网络点位布局： (6)3.3 设计要求： (8)第四章详细设计 (9)4.1 计算机网络系统拓扑结构 (9)4.2 数据交换设计 (10)4.3 路由设计 (14)4.4 网络管理 (14)4.4.1 简单高效的快速业务部署 (15)4.4.2 所见即所得的物理拓扑 (17)4.4.3 统一的资源管理 (18)4.4.4 建议监控参数 (18)4.4.5 网络故障及应急方案 (19)4.4.6 网络系统可靠性设计 (19)4.4.7 网络节点的可靠性 (20)4.4.8 链路可靠性 (20)第五章无线部署方案 (21)5.1 WLAN室内传播模型 (21)5.2 AP信号链路损耗计算 (22)5.3 AP信号穿透损耗 (23)5.4 AP室内覆盖规划 (23)5.5 安装要求 (24)5.6 方案设计内容 (25)第六章产品选型 (26)6.1 S9300核心交换机 (26)6.2 S5700汇聚交换机 (29)6.3 S2700接入交换机（培训中心接入使用） (31)6.4 AF1520系列安全网关 (31)6.5 WS6603无线接入控制器 (34)6.6 WS603SN无线AP (35)6.7 24口POE供电交换机 (38)第七章配置清单 (39)第一章项目背景中冶建工集团设计研发大厦位于重庆市大渡口区建桥工业园A区，总用地面积24990㎡，总建筑面积80107.1平方米，主体工程包括一幢集工程设计、技术研发、总部办公和配套设施四大功能为一体的总部大厦，共23层，100米高，附属建筑包括会议中心、餐厅等；其他工程包括培训中心（附属生活服务设施）、健身中心、停车场、食堂等。
