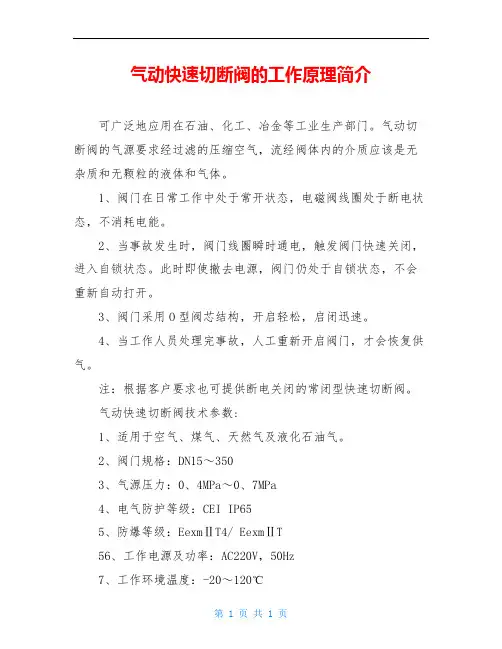

紧急切断阀的工作原理

第 1 页 共 1 页 气动快速切断阀的工作原理简介

可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。

3、阀门采用O型阀芯结构，开启轻松，启闭迅速。

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。

注：根据客户要求也可提供断电关闭的常闭型快速切断阀。

气动快速切断阀技术参数:

1、适用于空气、煤气、天然气及液化石油气。

2、阀门规格：DN15～350

3、气源压力：0、4MPa～0、7MPa

4、电气防护等级：CEI IP65

5、防爆等级：EexmⅡT4/ EexmⅡT

56、工作电源及功率：AC220V，50Hz

7、工作环境温度：-20～120℃

第 1 页 共 1 页 8、密封材料：PTFE

9、阀体材质：WCB/SUS304 气动快速切断阀是新型的燃气管道工程的安全配套装置，主要应用于以下场合：

1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的 发生。

2、与热力设备的极限温度(压力)安全控制器联接，当设备内检测点的温度(压力)超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。气动快速切断阀具有极佳的技术性能，低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

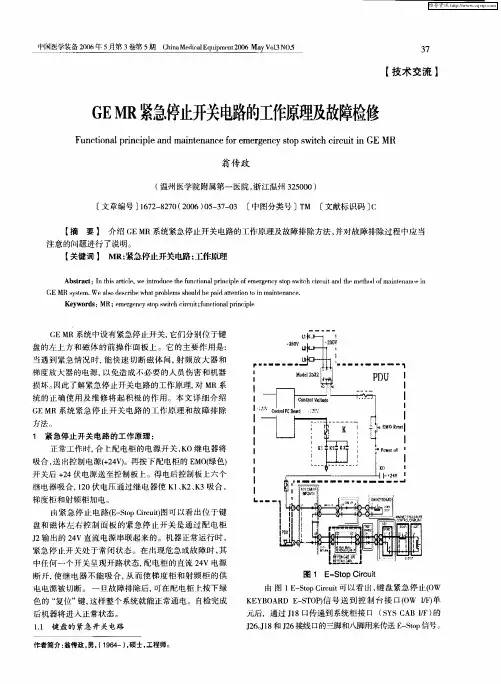

中　医学装备２００６年５月第３卷第５期ＣｈｉｎａＭｅｄｉｃａｌＥｑｕｉｐｍｅｎｔ２００６　ＭａｙＶｏＬ３ＮＯ３　

ＧＥ　ＭＲ紧急停止开关电路的工作原理及故障检修　３７　

【技术交流】　

Ｆｕｎｃｔｉｏｎａｌ　ｐｒｉｎｃｉｐｌｅ　ａｎｄ　ｍａｉｎｔｅｎａｎｃｅ　ｆｏｒ　ｅｍｅｒｇｅｎｃｙ　ｓｔｏｐ　ｓｗｉｔｃｈ　ｃｉｒｃｕｉｔ　ｉｎ　ＧＥ　ＭＲ　

翁传政　

（温州医学院附属第一医院，浙江温州３２５０００）　

［文章编号］１６７２—８２７０（２００６）０５—３７—０３［中图分类号］ＴＭ［文献标识码］ｃ　

【摘要】　介绍ＧＥ　ＭＲ系统紧急停止开关电路的工作原理及故障排除方法，并对故障排除过程中应当　

注意的问题进行了说明。　

【关键词】ＭＲ；紧急停止开关电路；工作原理　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｔｈｉｓ　ａｒｔｉｃｌｅ，Ｗｅ　ｉｎｔｒｏｄｕｃｅ　ｔｈｅ　ｆｕｎｃｔｉｏｎａｌ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｅｍｅｒｇｅｎｃｙ　ｓｔｏｐ　ｓｗｉｔｃｈ　ｃｉｒｃｕｉｔ　ａｎｔｉ　ｔｈ　ｍｅｔｈｏｄ　ｏｆ　ｍａｉｎｔｅｎａｎｃｅ　ｉｎ　

ＧＥ　ＭＲ　ｓｙｓｔｅｍ．Ｗｅ　ａｌｓｏ　ｄｅｓｃｒｉｂｅ　ｗｈａｔ　ｐｒｏｂｌｅｍｓ　ｓｈｏｕｌｄ　ｂｅ　ｐａｉｄ　ａｔｔｅｎｔｉｏｎ　ｔｏ　ｉｎ　ｍａｉｎｔｅｎａｎｃｅ．　

Ｋｅｙｗｏｒｄｓ：ＭＲ；ｅｍｅｒｇｅｎｃｙ　ｓｔｏｐ　ｓｗｉｔｃｈ　ｆ：ｉＨ＇１１ｉｔ；ｎｌｎ　（Ｈ１ａｌ　ｐｒｉｎｃｉｐｌｅ　

（　Ｅ　ＭＲ系统中设有紧急停止开关，它们分别位于键　

盘的左上方和磁体的前操作面板上。它的主要作用是：　

当遇到紧急情况时，能快速切断磁体问，射频放大器和　

梯度放大器的电源，以免造成不必要的人员伤害和机器　

损坏。因此了解紧急停止开关电路的工作原理，对ＭＲ系　

统的正确使用及维修将起积极的作用。本文详细介绍　

ＧＥ　ＭＲ系统紧急停止开关电路的工作原理和故障排除　

方法。　

１　紧急停止开关电路的工作原理：　

正常工作时，合卜配电柜的电源开关，ＫＯ继电器将　

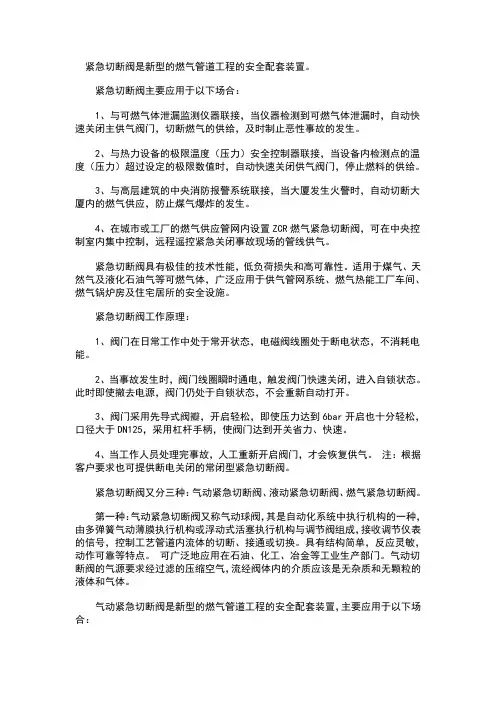

紧急切断阀是新型的燃气管道工程的安全配套装置。

紧急切断阀主要应用于以下场合：

1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。

2、与热力设备的极限温度（压力）安全控制器联接，当设备内检测点的温度（压力）超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远程遥控紧急关闭事故现场的管线供气。

紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

紧急切断阀工作原理：

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。

3、阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。 注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。

紧急切断阀又分三种：气动紧急切断阀、液动紧急切断阀、燃气紧急切断阀。

第一种：气动紧急切断阀又称气动球阀，其是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

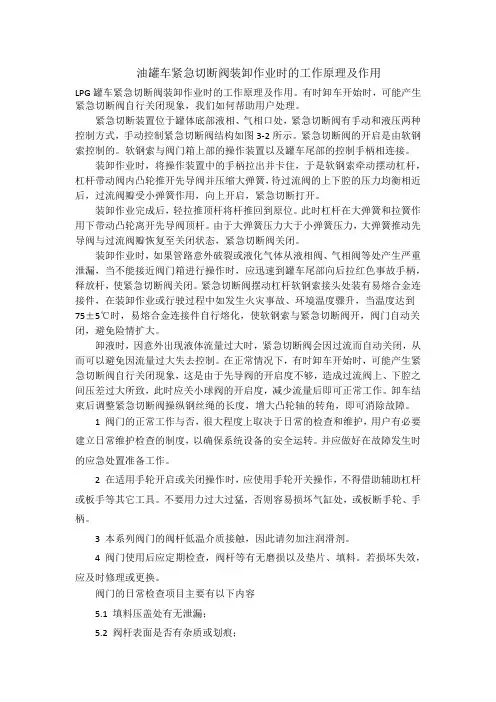

油罐车紧急切断阀装卸作业时的工作原理及作用

LPG罐车紧急切断阀装卸作业时的工作原理及作用。有时卸车开始时，可能产生紧急切断阀自行关闭现象，我们如何帮助用户处理。

紧急切断装置位于罐体底部液相、气相口处，紧急切断阀有手动和液压两种控制方式，手动控制紧急切断阀结构如图3-2所示。紧急切断阀的开启是由软钢索控制的。软钢索与阀门箱上部的操作装置以及罐车尾部的控制手柄相连接。

装卸作业时，将操作装置中的手柄拉出并卡住，于是软钢索牵动摆动杠杆，杠杆带动阀内凸轮推开先导阀并压缩大弹簧，待过流阀的上下腔的压力均衡相近后，过流阀瓣受小弹簧作用，向上开启，紧急切断打开。

装卸作业完成后，轻拉推顶杆将杆推回到原位。此时杠杆在大弹簧和拉簧作用下带动凸轮离开先导阀顶杆。由于大弹簧压力大于小弹簧压力，大弹簧推动先导阀与过流阀瓣恢复至关闭状态，紧急切断阀关闭。

装卸作业时，如果管路意外破裂或液化气体从液相阀、气相阀等处产生严重泄漏，当不能接近阀门箱进行操作时，应迅速到罐车尾部向后拉红色事故手柄，释放杆，使紧急切断阀关闭。紧急切断阀摆动杠杆软钢索接头处装有易熔合金连接件，在装卸作业或行驶过程中如发生火灾事故、环境温度骤升，当温度达到75±5℃时，易熔合金连接件自行熔化，使软钢索与紧急切断阀开，阀门自动关闭，避免险情扩大。

卸液时，因意外出现液体流量过大时，紧急切断阀会因过流而自动关闭，从而可以避免因流量过大失去控制。在正常情况下，有时卸车开始时，可能产生紧急切断阀自行关闭现象，这是由于先导阀的开启度不够，造成过流阀上、下腔之间压差过大所致，此时应关小球阀的开启度，减少流量后即可正常工作。卸车结束后调整紧急切断阀操纵钢丝绳的长度，增大凸轮轴的转角，即可消除故障。

1 阀门的正常工作与否，很大程度上取决于日常的检查和维护，用户有必要建立日常维护检查的制度，以确保系统设备的安全运转。并应做好在故障发生时的应急处置准备工作。

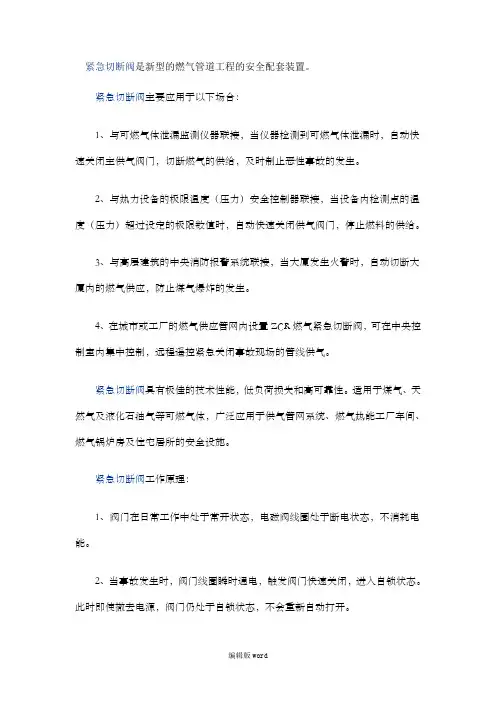

紧急切断阀是新型的燃气管道工程的安全配套装置。

紧急切断阀主要应用于以下场合：

1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。

2、与热力设备的极限温度（压力）安全控制器联接，当设备内检测点的温度（压力）超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远程遥控紧急关闭事故现场的管线供气。

紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

紧急切断阀工作原理：

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。

3、阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。 注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。

紧急切断阀又分三种：气动紧急切断阀、液动紧急切断阀、燃气紧急切断阀。

第一种：气动紧急切断阀又称气动球阀，其是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

编辑版word

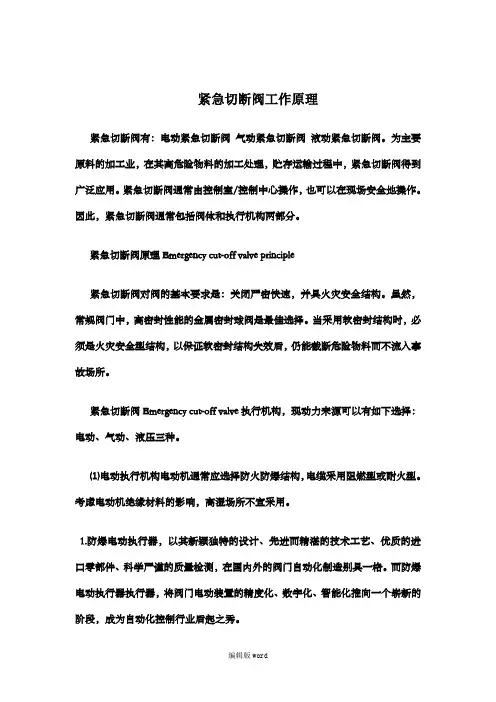

紧急切断阀工作原理

紧急切断阀有：电动紧急切断阀 气动紧急切断阀 液动紧急切断阀。为主要原料的加工业，在其高危险物料的加工处理，贮存运输过程中，紧急切断阀得到广泛应用。紧急切断阀通常由控制室/控制中心操作，也可以在现场安全地操作。因此，紧急切断阀通常包括阀体和执行机构两部分。

紧急切断阀原理Emergency cut-off valve principle

紧急切断阀对阀的基本要求是：关闭严密快速，并具火灾安全结构。虽然，常规阀门中，高密封性能的金属密封球阀是最佳选择。当采用软密封结构时，必须是火灾安全型结构，以保证软密封结构失效后，仍能截断危险物料而不流入事故场所。

紧急切断阀Emergency cut-off valve执行机构，现动力来源可以有如下选择：电动、气动、液压三种。

⑴电动执行机构电动机通常应选择防火防爆结构，电缆采用阻燃型或耐火型。考虑电动机绝缘材料的影响，高湿场所不宜采用。

1.防爆电动执行器，以其新颖独特的设计、先进而精湛的技术工艺、优质的进口零部件、科学严谨的质量检测，在国内外的阀门自动化制造别具一格。而防爆电动执行器执行器，将阀门电动装置的精度化、数字化、智能化推向一个崭新的阶段，成为自动化控制行业后起之秀。 编辑版word

2.执行器采用原产地进口微动开关（欧姆龙），轴承（NSK），我们的箱体采用数控加工中心生产，全部零部件都由数控机床加工，从而保证加工精度，装配精度，极大程度减少摩擦，增大传动效率，使我们得以推出快速开关型：2.8秒，300Nm，该产品为目前国产体积最小，输出力矩最大，速度最快的电动执行器。

3.执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整（PID调节），以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。

全球阀门网

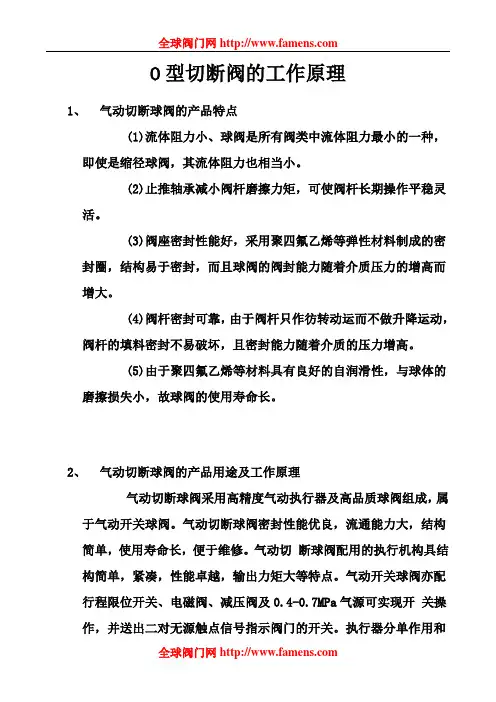

全球阀门网 O型切断阀的工作原理

1、 气动切断球阀的产品特点

(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

(2)止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

(3)阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

(4)阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高。

(5)由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

2、 气动切断球阀的产品用途及工作原理

气动切断球阀采用高精度气动执行器及高品质球阀组成，属于气动开关球阀。气动切断球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。气动切 断球阀配用的执行机构具结构简单，紧凑，性能卓越，输出力矩大等特点。气动开关球阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开 关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，气动开全球阀门网

全球阀门网 关球阀将按控制系统的 要求自动处于开启或关闭的位置。气动切断球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸 汽介质，也适用于控制污水和含有纤维的本质。

3、 气动切断球阀配用气动执行器技术参数

执行器型号：GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力：0.4～0.7MPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

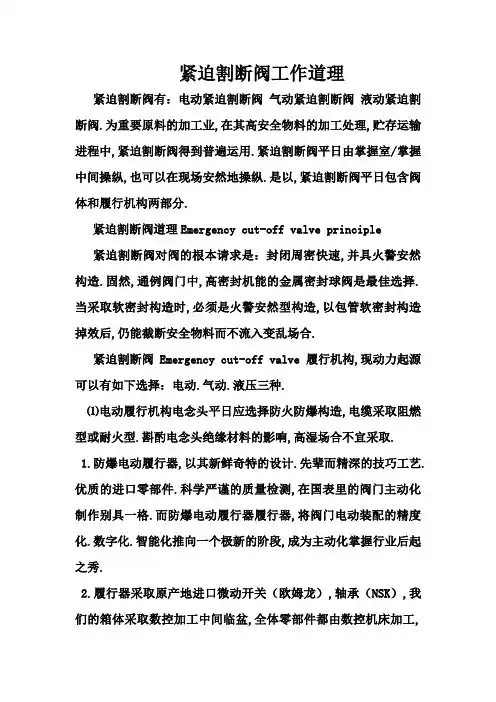

紧迫割断阀工作道理

紧迫割断阀有：电动紧迫割断阀 气动紧迫割断阀 液动紧迫割断阀.为重要原料的加工业,在其高安全物料的加工处理,贮存运输进程中,紧迫割断阀得到普遍运用.紧迫割断阀平日由掌握室/掌握中间操纵,也可以在现场安然地操纵.是以,紧迫割断阀平日包含阀体和履行机构两部分.

紧迫割断阀道理Emergency cut-off valve principle

紧迫割断阀对阀的根本请求是：封闭周密快速,并具火警安然构造.固然,通例阀门中,高密封机能的金属密封球阀是最佳选择.当采取软密封构造时,必须是火警安然型构造,以包管软密封构造掉效后,仍能截断安全物料而不流入变乱场合.

紧迫割断阀Emergency cut-off valve履行机构,现动力起源可以有如下选择：电动.气动.液压三种.

⑴电动履行机构电念头平日应选择防火防爆构造,电缆采取阻燃型或耐火型.斟酌电念头绝缘材料的影响,高湿场合不宜采取.

1.防爆电动履行器,以其新鲜奇特的设计.先辈而精深的技巧工艺.优质的进口零部件.科学严谨的质量检测,在国表里的阀门主动化制作别具一格.而防爆电动履行器履行器,将阀门电动装配的精度化.数字化.智能化推向一个极新的阶段,成为主动化掌握行业后起之秀.

2.履行器采取原产地进口微动开关（欧姆龙）,轴承（NSK）,我们的箱体采取数控加工中间临盆,全体零部件都由数控机床加工,从而包管加工精度,装配精度,极大程度削减摩擦,增大传动效力,使我们得以推出快速开关型：2.8秒,300Nm,该产品为今朝国产体积最小,输出力矩最大,速度最快的电动履行器.

3.履行机构可直接吸收盘算机或工业内心等输出的4～20mADC或1～5VDC掌握旌旗灯号,依据阀位反馈旌旗灯号与设定值比较误差对履行机构驱动电机进行智能步距调剂（PID调节）,以实现与履行机构配套的阀门或其他装配开度的准肯定位,同时输出4～20mADC的地位反馈旌旗灯号.

气动快速切断阀的工作原理简介

气动快速切断阀是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与球阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。

3、阀门采用O型阀芯结构，开启轻松，启闭迅速。

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。 注：根据客户要求也可提供断电关闭的常闭型快速切断阀。

气动快速切断阀技术参数:

1、适用于空气、煤气、天然气及液化石油气。

2、阀门规格：DN15～350

3、气源压力：0.4MPa～0.7MPa

4、电气防护等级：CEI IP65

5、防爆等级：EexmⅡT4/ EexmⅡT5

6、工作电源及功率：AC220V，50Hz

7、工作环境温度：-20～120℃

8、密封材料：PTFE

9、阀体材质：WCB/SUS304

气动快速切断阀是新型的燃气管道工程的安全配套装置，主要应用于以下场合：

1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的 发生。

2、与热力设备的极限温度(压力)安全控制器联接，当设备内检测点的温度(压力)超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

气动快速切断阀具有极佳的技术性能，低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

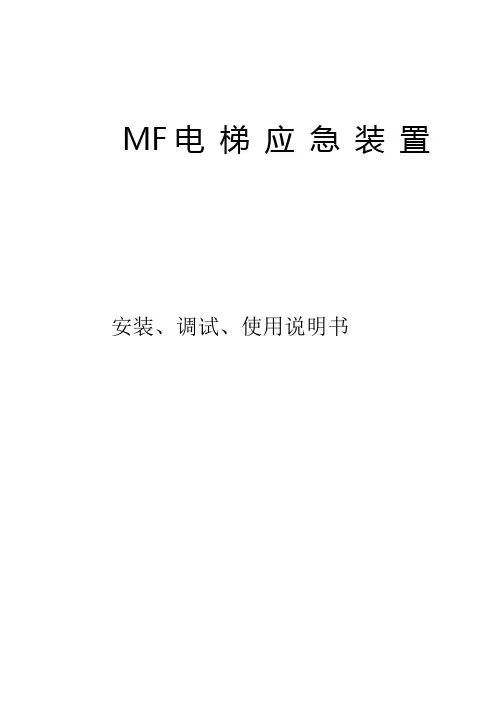

MF电 梯 应 急 装 置
