数据流图画法

数据流图的画法以及实例（精选）数据流图也称为数据流程图date flow diagram , DFD，是⼀种便于⽤户理解和分析系统数据流程的图形⼯具，他摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输⼊、输出和数据存储等，是系统逻辑模型的重要组成部分。

数据流图的基本组成成分数据流：是由⼀组固定成分的数据组成，表⽰数据的流向。

值得注意的是，数据流图中描述的是数据流，⽽不是控制流。

除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有⼀个合适的名字，以反映该数据流的含义。

加⼯：加⼯描述了输⼊数据流到输出数据之间的变换，也就是输⼊数据流经过什么处理后变成了输出数据。

每个加⼯都有⼀个名字和编号。

编号能反映该加⼯位于分层的数据流图的哪个层次和哪张图中，能够看出它是由哪个加⼯分解出来的⼦加⼯。

数据存储：数据存储表⽰暂时存储的数据。

每个数据存储都有⼀个名字。

外部实体：外部实体是存在于软件系统之外的⼈员或组织，他指出数据所需要的发源地或系统所产⽣的数据的归属地。

外部实体加⼯数据流分层数据流图的设计⽅法第⼀步，画⼦系统的输⼊输出把整个系统视为⼀个⼤的加⼯，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体，就可以画出输⼊输出图。

这张图称为顶层图。

第⼆步，画⼦系统的内部把顶层图的加⼯分解成若⼲个加⼯，并⽤数据流将这些加⼯连接起来，使得顶层图的输⼊数据经过若⼲加⼯处理后，变成顶层图的输出数据流。

这张图称为0层图。

从⼀个加⼯画出⼀张数据流图的过程就是对加⼯的分解。

可以⽤下述⽅法来确定加⼯：在数据流的组成或值发⽣变化的地⽅应该画出⼀个加⼯，这个加⼯的功能就是实现这⼀变化，也可以根据系统的功能决定加⼯。

确定数据流的⽅法⽤户把若⼲数据当作⼀个单位来处理（这些数据⼀起到达、⼀起处理）时，可以把这些数据看成⼀个数据流。

关于数据存储对于⼀些以后某个时间要使⽤的数据，可以组织成为⼀个数据存储来表⽰。

数据流图（DFD）画法要求一、数据流图（DFD）1.数据流图的基本符号数据流图由基本符号组成，见图5－4－1所示。

图5－4－1 数据流图的基本符号例：图5－4－2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。

图5－4－2数据流图举例下面来详细讨论各基本符号的使用方法。

2.数据流数据流由一组确定的数据组成。

例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。

数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。

数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。

对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。

而别的数据流则必须标出名字，名字应能反映数据流的含义。

数据流不允许同名。

两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。

例如图5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。

两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如图5－4－3(b)所示。

（a）（b）（c）图5－4－3 简单数据流图举例数据流图描述的是数据流而不是控制流。

如图5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。

3.加工处理加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。

每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。

名字中必须包含一个动词，例如“计算”、“打印”等。

对数据加工转换的方式有两种：改变数据的结构，例如将数组中各数据重新排序；产生新的数据，例如对原来的数据总计、求平均等值。

4.文件文件是存贮数据的工具。

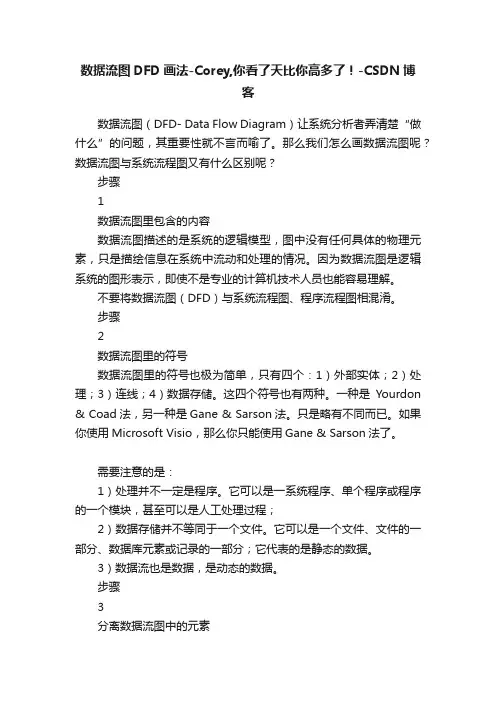

数据流图DFD画法-Corey,你看了天比你高多了！-CSDN博客数据流图（DFD- Data Flow Diagram）让系统分析者弄清楚“做什么”的问题，其重要性就不言而喻了。

那么我们怎么画数据流图呢？数据流图与系统流程图又有什么区别呢？步骤1数据流图里包含的内容数据流图描述的是系统的逻辑模型，图中没有任何具体的物理元素，只是描绘信息在系统中流动和处理的情况。

因为数据流图是逻辑系统的图形表示，即使不是专业的计算机技术人员也能容易理解。

不要将数据流图（DFD）与系统流程图、程序流程图相混淆。

步骤2数据流图里的符号数据流图里的符号也极为简单，只有四个：1）外部实体；2）处理；3）连线；4）数据存储。

这四个符号也有两种。

一种是Yourdon & Coad法，另一种是Gane & Sarson法。

只是略有不同而已。

如果你使用Microsoft Visio，那么你只能使用Gane & Sarson法了。

需要注意的是：1）处理并不一定是程序。

它可以是一系统程序、单个程序或程序的一个模块，甚至可以是人工处理过程；2）数据存储并不等同于一个文件。

它可以是一个文件、文件的一部分、数据库元素或记录的一部分；它代表的是静态的数据。

3）数据流也是数据，是动态的数据。

步骤3分离数据流图中的元素假设一家工厂的采购部门每天需要一张定货报表。

报表按零件编号排序，表中列出所有需要再次定货的零件。

对于每个需要再次定货的零件应该列出下述数据：零件编号、零件名称、定货数量、目前价格、主要供应商、次要供应商。

零件入库或出席称为事务，通过放在仓库中的CRT终端把事务报告给定货系统。

当某种零件的库存数量少于库存临界值时就应该再次定货。

源点/终点（外部实体）采购员仓库管理员数据处理产生报表处理事务数据流定货报表零件编号零件名称定货数量目前价格主要供应商次要供应商事务零件编号事务类型数量数据存储定货信息（见定货报表）库存清单零件编号库存量库存量临界值步骤4逐步分解地画出数据流图第一步，画出最概括的系统模型。

软件工程数据流图的画法软件工程数据流图（Data Flow Diagram，简称DFD）是一种图形化的表示方法，用于描述系统中的数据流动和处理过程。

下面是绘制软件工程数据流图的常用步骤：1.确定系统边界：首先确定要建模的系统的范围和边界。

边界定义了系统与外部实体之间的交互点，即数据流进入和离开系统的地方。

2.识别主要过程：确定系统中的主要处理过程，即转换数据的功能或算法。

每个主要过程都有一个明确的输入和输出。

3.确定数据流：标识数据流，表示数据如何在系统中传递和流动。

数据流可以是从外部实体到系统，从系统到外部实体，或者在系统内部的不同过程之间。

4.描述数据存储：确定系统中存储数据的位置和方式。

这可以是数据库、文件或其他数据存储设备。

5.绘制基本图符：使用适当的图符符号来呈现系统中的各个组成部分。

主要的图符包括矩形框表示过程，箭头表示数据流，双竖线表示数据存储。

6.建立层次结构：根据系统的复杂性和详细度需求，将DFD划分为多个层次。

顶层图用于展示系统的总体结构和交互，而下一级的子图则显示更详细的过程和数据流。

7.精化和补充：根据需要进一步细化和完善DFD。

可以添加描述性文字、数据流标签、控制流和条件等，以提供更全面的系统描述。

8.验证和迭代：验证绘制的DFD是否准确地反映了系统的功能和数据流动。

如果有必要，可以进行迭代，并对DFD 进行修改和改进。

★在绘制软件工程数据流图时，可以使用专业的绘图工具，如Microsoft Visio、Lucidchart或Draw.io。

★这些工具提供了预定义的DFD符号和模板，使绘图更加简便和规范。

同时，也可以手动使用纸和笔绘制DFD，尤其在简单项目中这可能更方便快捷。

★需要注意的是，软件工程数据流图是一种高层次的抽象表示方法，用于展示系统中的数据流动和处理逻辑，但并不涉及具体的程序代码实现细节。

★它能够帮助开发人员和利益相关者更好地理解系统的功能和交互，促进需求分析和系统设计的沟通和交流。

如何画数据流图数据流图是一种信息系统建模工具，用于描述系统中数据的流动和处理过程。

它通过标识数据流、处理模块、数据存储以及外部实体之间的关系来展现系统内部的结构和功能。

数据流图可以帮助人们更好地理解系统的各个组成部分以及它们之间的交互方式。

在数据流图中，数据流通过箭头表示，并附带标签描述数据的内容。

处理模块用矩形框表示，其中包含处理的功能描述。

数据存储通常用平行四边形表示，代表数据的存储和检索操作。

而外部实体则用双框表示，代表与系统进行交互的外部元素。

绘制数据流图的步骤如下：1. 确定系统范围：首先要明确需要绘制数据流图的系统的范围。

确定系统的输入、输出以及系统边界，确保数据流图能够囊括系统的主要功能。

2. 识别外部实体：根据系统的输入和输出，识别系统与外部实体之间的交互方式。

将这些外部实体标识为数据流图中的双框。

3. 标识数据流：分析系统中数据的流动路径，将数据流标识为数据流图中的箭头，并附带描述数据内容的标签。

4. 划分处理模块：确定系统中的处理功能，并将其划分为不同的处理模块。

每个处理模块用矩形框表示，并附带描述处理过程的标签。

5. 确定数据存储：分析系统中的数据存储和检索操作，并将其标识为数据流图中的平行四边形。

6. 连接各个组件：根据系统中各个组成部分的关系，使用箭头将外部实体、数据流、处理模块和数据存储连接起来。

7. 完善数据流图：检查数据流图的准确性和完整性，确保图中的每一个组件都能正确描述系统的功能和结构。

在绘制数据流图的过程中，需要注意以下几点：1. 粒度控制：数据流图应该尽量保持一定的层次结构，避免将系统的细节描述得过于复杂。

2. 清晰明了：数据流图上的标签应该简明扼要，能够准确描述数据流的内容和处理模块的功能。

3. 一致性：数据流图的符号、标签和命名应该保持一致，方便读者的理解和识别。

4. 反复迭代：数据流图是一个动态的工具，随着对系统的了解加深，可能需要不断地进行修改和调整。

如何画数据流图数据流图是一种用来描述系统中数据流动和处理流程的图形化工具。

它可以帮助用户理清系统在数据处理方面的整个过程，并可从中发现问题和优化解决方案。

数据流图通常是由以下几个部分组成：数据流，加工，存储和外部实体。

下面我们将详细讲解如何画数据流图。

一、准备工作画数据流图需要我们先了解该系统或过程的整体架构，明确对数据流向和处理流程的需求。

以下这些准备工作需要完成：1. 确定范围：确定数据流图的范围，即确定我们所要绘制的数据流图的具体应用场景和所包含的系统模块或过程。

2. 确认实体：确定系统中的内部和外部实体，内部实体指具有处理功能的模块（或部门），外部实体指与系统交互的其他系统、组织或个人。

3. 确认数据流：明确数据的流向和形式。

4. 确认加工：确定哪些功能模块和处理过程被用于对数据进行处理。

5. 确认数据存储：确定数据存储的位置和类型，以及数据在存储过程中的变化。

二、画图流程针对上述准备工作，我们开始进行画图。

1. 绘制外部实体外部实体即对于系统而言是接入的，需要绘制它们与系统之间的数据流动线路。

绘制外部实体通常是一个矩形，内部注明实体的名称。

在数据流图中，各个外部实体之间可以相互连接，也可以连接系统内部的各个实体。

2. 定义数据流通常情况下，数据流都是从一个实体流向另一个实体，表示数据的传递过程。

所以，在画图时需要以箭头的形式来表示其流动方向，并在箭头中标明数据类型和名称。

箭头的形状可以有很多种，例如圆形、三角形、矩形、菱形等等，不同的形状对应不同的含义。

3. 确定加工过程加工过程是指数据在系统中的处理过程，通常画图时需要将其以一个矩形的形式表示出来。

在矩形内注明模块名称和编号。

其属性包括输入输出，内部处理，控制等。

4. 标出数据存储数据存储通常是指在系统中的存储、传递、读取等过程中使用的数据存储介质，如文件、数据库等。

画图时需要用一个中间框架来表示。

在框架内注明存储介质、存储方式、存储数据类型等相关信息。

数据流图怎么画数据流图（Data Flow Diagram, DFD）是一种基于数据流的图形化工具，用于描述数据在系统中的流动及其处理流程。

数据流图通常由四个元素组成：1. 实体（Entity）：可感知系统的事物，例如人、部门、组织、设备等。

2. 数据流（Data Flow）：数据从一个实体或处理过程流向另一个实体或处理过程。

3. 处理（Process）：对数据进行处理或转换的过程。

4. 数据存储（Data Store）：用于存储数据的地方，例如文件、数据库等。

以下是数据流图的绘制步骤：1. 确定系统范围：确定要分析的系统的范围和边界，例如系统的输入、输出、用户以及其他相关系统等。

2. 确定数据流：将输入输出定义为数据流的形式，描述数据从哪里流入系统，以及数据在系统中的流向。

3. 确定处理过程：确定系统中的所有处理过程和它们的职责，以及它们对数据的处理方式。

4. 确定数据存储位置：根据系统要求确定数据存储的位置和类型。

5. 绘制数据流图：根据以上确定的元素，画出数据流图。

在绘制数据流图时，需要注意以下事项：1. 多个数据流不应合并，一个数据流也不应拆分。

2. 所有数据流都应与处理过程相连，而不是与实体相连，除非某个实体本身是处理过程。

3. 划分系统层次，将一个大系统分解为若干个小的子系统或模块。

4. 确保图中的每个元素都已被定义清楚，以便其他人可以轻松理解。

绘制数据流图的过程中，需要充分考虑系统的实际需求，以便为后续系统开发和测试提供有效的参考和帮助。

同时，绘制数据流图还需要根据实际情况不断地检讨和修改，以确保其准确性和可靠性。
