桥梁荷载计算

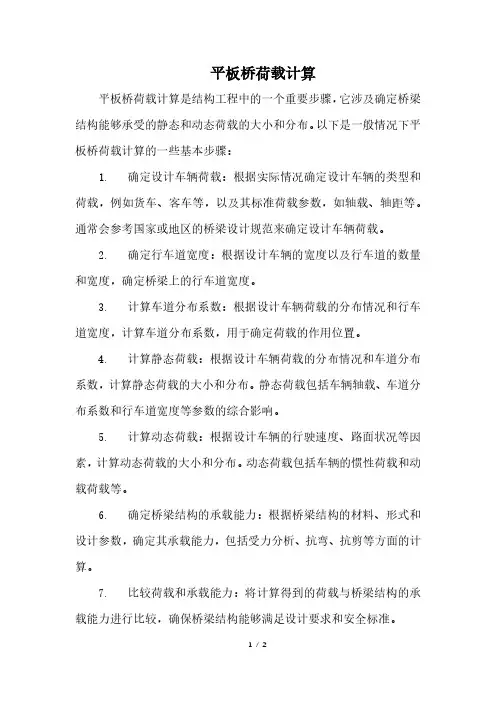

平板桥荷载计算
平板桥荷载计算是结构工程中的一个重要步骤，它涉及确定桥梁结构能够承受的静态和动态荷载的大小和分布。

以下是一般情况下平板桥荷载计算的一些基本步骤：
1. 确定设计车辆荷载：根据实际情况确定设计车辆的类型和荷载，例如货车、客车等，以及其标准荷载参数，如轴载、轴距等。

通常会参考国家或地区的桥梁设计规范来确定设计车辆荷载。

2. 确定行车道宽度：根据设计车辆的宽度以及行车道的数量和宽度，确定桥梁上的行车道宽度。

3. 计算车道分布系数：根据设计车辆荷载的分布情况和行车道宽度，计算车道分布系数，用于确定荷载的作用位置。

4. 计算静态荷载：根据设计车辆荷载的分布情况和车道分布系数，计算静态荷载的大小和分布。

静态荷载包括车辆轴载、车道分布系数和行车道宽度等参数的综合影响。

5. 计算动态荷载：根据设计车辆的行驶速度、路面状况等因素，计算动态荷载的大小和分布。

动态荷载包括车辆的惯性荷载和动载荷载等。

6. 确定桥梁结构的承载能力：根据桥梁结构的材料、形式和设计参数，确定其承载能力，包括受力分析、抗弯、抗剪等方面的计算。

7. 比较荷载和承载能力：将计算得到的荷载与桥梁结构的承载能力进行比较，确保桥梁结构能够满足设计要求和安全标准。

在进行平板桥荷载计算时，需要考虑静态荷载和动态荷载的综合作用，以确保桥梁结构的安全性和稳定性。

同时，还需要参考相应的国家或地区的桥梁设计规范和标准，以确保计算结果符合法律法规的要求。

桥梁荷载计算方法桥梁是连接两个地点的重要交通设施，而荷载计算是桥梁设计的关键步骤之一。

本文将介绍几种常用的桥梁荷载计算方法，以帮助读者更好地理解和应用这些方法。

一、静力荷载计算方法静力荷载计算方法是最常用的桥梁荷载计算方法之一，它基于静力平衡原理，通过计算各种荷载的作用力与结构的相互作用来确定桥梁的承载情况。

这种方法适用于大多数桥梁设计，包括梁桥、拱桥和悬索桥等。

在静力荷载计算方法中，首先需要确定荷载的类型和大小，常见的荷载包括自重荷载、活荷载和温度荷载等。

然后，根据桥梁结构的特点，采用不同的分析方法进行计算，如静力平衡方程、注释方程和应力-应变关系等。

最后，对计算结果进行验证和优化，以确保桥梁的安全可靠。

二、动力荷载计算方法动力荷载计算方法是在考虑桥梁振动响应的基础上进行的荷载计算。

桥梁在使用过程中会受到各种动力荷载的影响，如车辆行驶、风力和地震等。

为了确保桥梁具有良好的抗震性能和动力稳定性，需要进行动力荷载计算。

在动力荷载计算方法中，首先需要确定振动模态和振动频率，以及荷载的类型和大小。

然后，根据桥梁的振动特性，采用不同的分析方法进行计算，如模态分析、时程分析和频谱分析等。

最后，对计算结果进行验证和优化，以确保桥梁在动力荷载下的安全可靠性。

三、总结综上所述，桥梁荷载计算是桥梁设计中至关重要的一环。

静力荷载计算方法和动力荷载计算方法是常用的计算方法，可以根据具体情况选择合适的方法进行计算。

为了确保桥梁的安全可靠性，荷载计算应当精确可靠，并符合相关的规范和标准。

在实际的桥梁设计中，还可以结合计算软件和现代计算技术来进行荷载计算，以提高计算效率和准确度。

同时，桥梁设计人员应当具备扎实的工程基础和专业知识，不断学习和研究新的计算方法和技术，以适应不断变化的设计需求和挑战。

总之，桥梁荷载计算方法是桥梁设计中不可或缺的一部分，它直接关系到桥梁的安全可靠性和使用寿命。

通过合理选择和应用荷载计算方法，可以确保桥梁结构的合理性和稳定性，为人们出行提供更加安全和便捷的通行条件。

桥梁荷载横向分布系数计算方法桥梁是交通系统中重要的基础设施，承载着大量的车辆和行人荷载。

桥梁荷载横向分布系数的计算对于桥梁设计和施工具有重要意义。

本文将详细介绍桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行分析和说明。

桥梁荷载是指作用在桥梁上的各种力量，包括车辆荷载、人群荷载、风荷载等。

横向分布系数是用来描述桥梁荷载在桥面横向分布的系数，其大小与桥梁的形状、结构形式等因素有关。

桥梁荷载横向分布系数的计算是桥梁设计的重要环节，也是施工过程中的关键步骤。

计算桥梁荷载横向分布系数的方法可以分为理论计算和数值模拟两种。

理论计算方法包括集中力作用下的横向分布系数计算和均布力作用下的横向分布系数计算。

数值模拟方法则是利用计算机进行模拟分析，得到更精确的横向分布系数。

根据集中荷载作用下的弯矩和剪力，计算横向分布系数。

根据车道均布荷载的弯矩和剪力，计算横向分布系数。

数值模拟方法可以利用有限元软件进行模拟分析，得到更精确的横向分布系数。

具体步骤如下：通过对模型的应力、应变等进行分析，得出横向分布系数。

下面通过一个简单的算例来说明桥梁荷载横向分布系数的计算方法。

该桥梁为简支梁结构，跨度为20米，桥面宽度为10米。

车辆荷载为50吨的重车，速度为20公里/小时，作用在桥上长度为10米。

通过集中力作用下的横向分布系数计算方法，来计算该桥梁的横向分布系数。

计算桥梁单位长度的自重为5吨/米。

然后，确定车辆荷载的大小为50吨，位置为桥面中心线偏左1米处。

根据车辆荷载作用下的弯矩和剪力，可以得出横向分布系数为67。

根据横向分布系数的定义可知，该桥梁在车辆荷载作用下的横向分布系数为67。

桥梁荷载横向分布系数的计算是桥梁设计和施工中的重要环节，对于保证桥梁的安全性和正常使用具有重要意义。

本文详细介绍了桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行了分析和说明。

随着计算机技术和数值模拟方法的发展，未来的研究方向将更加倾向于开发更加精确、便捷的计算方法和模型，以便更好地应用于实际工程中。

年河桥梁计算书（含水文、荷载、桩长、挡墙的计算）**本计算书中包括桥涵水文的计算、恒荷载计算、活荷载计算桩长、以及挡墙的计算。

荷载标准：公路Ⅱ级乘0.8的系数桥面宽度：净4.5+2×0.5m跨度：13孔×13m1、工程存在问题年河桥位于长江下游1000m处，建于1982年，为钢筋砼双排架式桥墩，预制拼装型板梁桥面，17孔，每跨8.85m。

总长150.45m，宽5.3m。

该桥运行20多年，根据***省水利建设工程质量监测站检验测试报告检测结果如下：（1）桥墩A．桥墩基础桥墩基础为抛石砼，设计强度等级为150＃，钻芯法检测砼现有强度代表值为16.4MPa。

B．排架立柱及联系梁立柱设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.0～18.3MPa。

联系梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.7MPa。

立柱外观质量总体较差，局部区域麻面较重。

立柱砼碳化深度最大值为31mm，最小值为5mm，平均值为14mm。

立柱钢筋保护层实测厚度为20mm，钢筋目前未锈，但碳化深度平均值已接近钢筋保护层厚度。

通过普查，全桥64根立柱中有12根35处箍筋锈胀外露，有6处联系梁主筋外露。

C．盖梁盖梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为17.4～21.5MPa。

盖梁外观质量一般，梁体砼总体感觉较疏松。

盖梁砼碳化深度最大值为24mm，最小值为9mm，平均值为18mm。

，盖梁主筋侧保护层实测厚度为9～13mm，底保护层实测厚度29～42mm，砼碳化深度已超过钢筋侧保护层厚度，盖梁主筋已开始锈蚀。

通过普查，全桥32根盖梁中共有14根15处主筋锈蚀膨胀，表层砼脱落，主筋外露，长度15～70cm；有28处箍筋锈胀外露。

（2）T型梁T型梁设计强度等级为200＃，每跨中间两根T型外观较好，两边T型梁外观较差。

T型梁砼碳化深度最大值为20mm，最小值为7mm，平均值为14mm。

桥梁荷载计算1. 引言桥梁荷载计算是设计和评估桥梁结构所必须进行的重要步骤。

它涉及确定桥梁所承受的各种荷载以确保结构的安全和可靠性。

本文将介绍桥梁荷载计算的基本步骤和方法。

2. 荷载类型桥梁所承受的荷载可以分为静载和动载两大类。

静载包括自重、永久荷载和变动荷载等，动载则包括交通荷载和地震荷载等。

在进行荷载计算时，需要综合考虑这些荷载类型和其作用方式。

3. 荷载计算方法桥梁荷载计算常用的方法包括荷载系数法和极限状态设计法。

荷载系数法根据荷载的重要性和不同情况的考虑，对设计荷载进行适当的放大，以增加结构的安全性。

极限状态设计法则基于结构在极限荷载作用下仍保持安全的原则，考虑结构承载能力与荷载作用之间的平衡。

4. 荷载计算的步骤进行桥梁荷载计算时，可以按照以下步骤进行：4.1. 荷载收集在荷载计算之前，需要收集有关桥梁所受荷载的相关信息，包括桥梁类型、使用情况、车辆类型、路面条件等。

这些信息将有助于准确确定设计荷载。

4.2. 荷载分析根据桥梁受荷载的特点和使用情况，进行荷载分析。

这将包括静载和动载的计算，并对荷载进行合理的组合。

4.3. 荷载计算根据收集到的荷载数据和进行的荷载分析，进行桥梁荷载计算。

此步骤将使用荷载系数法或极限状态设计法，确保结构在设计荷载下的安全性。

4.4. 结果评估评估桥梁在设计荷载下的反应和行为，检查是否满足结构设计要求。

如果不满足，需要进行合理的调整和优化。

5. 结论桥梁荷载计算是确保桥梁结构安全和可靠性的重要步骤。

通过收集荷载信息、进行荷载分析和计算，可以为桥梁设计提供合理的荷载要求和设计依据。

在进行荷载计算时，应遵循相应的计算方法和规范，以确保桥梁满足设计要求。

桥梁的设计荷载2.1.1 公路桥涵的汽车荷载《公路桥涵设计通用规范》（JDG D60-2004）将公路桥梁汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构的整体计算采用车道荷载：桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载。

车道荷载与车辆荷载的作用不得叠加。

车道荷载的计算图式如图2-3所示。

图2-3 公路桥梁车道荷载公路-Ⅰ级车道荷载的均布荷载标准值为＝10.5kN/m，集中荷载标准值按表 2-4选取：k q k P 表2-4 公路桥梁集中荷载标准值计算跨径集中荷载标准值k P 备注5m ≤L480kN m 305m <<L采用直线内插求得50m ≥L360kN计算剪力效应时，上述荷载标准值应乘以1.2的系数。

公路-Ⅱ级车道荷载的均布荷载标准值和集中荷载标准值为公路-Ⅰ级车道荷载的0.75倍。

车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上，集中荷载标准值只作用于相应影响线中一个影响线峰值处。

k q k P 公路桥梁车辆荷载的立面、平面尺寸如图2-4，其主要技术指标规定如表2-5。

公路-Ⅰ级和公路-Ⅱ级汽车荷载采用相同的车辆荷载标准值。

(a) 立面 (b) 平面 图2-4 公路桥梁车辆荷载布置图(单位：kN.m) 表2-5 公路桥梁车辆荷载主要技术指标项 目 单 位 技 术 指 标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 轮距m 1.8 前轴重力标准值 kN 30 前轮着地宽度及长度 m 0.3×0.2 中轴重力标准值kN2×120中、后轮着地宽度及长度m0.6×0.2后轴重力标准值kN 2×140 车辆外形尺寸(长×宽)m 15×2.5轴距m3+1.4+7+1.4公路工程技术旧标准中把大量、经常出现的汽车荷载排列成车队形式，作为设计荷载，把偶然、个别出现的平板挂车和履带车作为验算荷载。

道路桥梁荷载计算与设计方法摘要：桥梁荷载是指桥梁结构设计所应考虑的各种可能出现的荷载的统称。

本文依托实测车辆的统计数据，对桥梁车辆设计荷载进行了研究和分析，为公路桥梁荷载设计理念和设计方法的逐步完善实现科学化和合理化。

关键词：设计荷载；公路桥梁；荷载效应；分项系数前言桥梁荷载是指桥梁结构设计所应考虑的各种可能出现的荷载的统称，包括恒载、活载和其他荷载。

包括铁路列车活载或公路车辆荷载，及它们所引起的冲击力、离心力、横向摇摆力（铁路列车）、制动力或牵引力，人群荷载，及由列车车辆所增生的土压力等。

在公路桥上行驶的车辆种类很多，而且出现机率不同，因此把大量出现的汽车排列成队，作为计算荷载；把出现机率较少的履带车和平板挂车作为验算荷载。

车辆活载对桥梁结构所产生的动力效应中，铅直方向的作用力称冲击力、它使桥梁结构增加的挠度或应力对荷载静止时产生的挠度或应力之比称为动力系数μ，也称冲击系数。

最近的研究成果把动力系数分为两部分：一为适用于连续完好的线路部分μ1；另一为受线路不均匀性影响部分μ2。

动力系数则为μ1与μ2之和。

在计算公式中，除考虑桥梁的跨度外，反映了车辆的运行速度和桥梁结构的自振频率。

公路桥梁汽车荷载的冲击力为汽车荷载乘以冲击系数，平板挂车和履带车不计冲击力。

1 公路桥梁荷载标准2004 年修订的《公路桥涵设计通用规范》（JTGD60-2004）采用车道荷载形式。

2004 版公路桥梁荷载标准中规定：汽车荷载修改调整为车道荷载的模式，废除车队荷载计算模式。

并且提出车道荷载的均布荷载kq和集中荷载KP 的标准值2 荷载效应计算2.1 影响线计算桥梁结构必须承受桥面上行驶车辆时的移动荷载的作用，结构的内力也随作用点结构上的变化而变化。

所以需要研究并确定其变化范围和变化规律和内力的最大值此过程中作为设计标准。

因此，需要确定的是荷载最不利位置和最大值。

首先要确定在移动荷载作用下，结构内力的变化规律，将多种类型的移动荷载抽象成单位移动荷载P=1 的最简单基本形式。

桥梁施工中的荷载测试与承载力计算一、桥梁荷载测试的重要性桥梁作为交通基础设施的重要组成部分，其安全可靠性对于交通运输的顺畅与人民生命财产的安全至关重要。

而荷载测试作为桥梁施工的重要一环，能够有效地评估桥梁的承载能力，确保桥梁在实际使用过程中不会发生失效事故。

二、桥梁荷载测试的方法桥梁荷载测试有多种方法，其中常用的包括现场荷载测试和计算模拟两种。

现场荷载测试通过在桥梁上布设传感器，实时测试车辆通过时的荷载情况，从而获得真实可靠的数据。

这种方法在实际使用中能够准确地模拟实际情况，但需要耗费较多的时间和资源。

计算模拟则是通过建立桥梁的有限元模型，并准确输入各种荷载参数，进行数值模拟和计算，从而推断出桥梁的承载能力。

这种方法具有高效快速的特点，但需要依赖于准确的输入参数，以及对桥梁结构的准确理解。

三、荷载测试的数据处理与分析荷载测试所得到的数据需要进行处理和分析，以获得有价值的结论。

常见的数据处理方法包括数据滤波、寻找极值点、荷载频谱计算等。

通过这些处理方法，可以有效地降低误差和提取关键信息。

数据分析的关键在于对测试结果的解读。

通过将测试结果与设计荷载进行对比，可以评估桥梁的实际承载能力是否满足设计要求。

同时，还可以通过对不同位置的测试结果进行分析，找出桥梁结构的薄弱环节，为后续的维修和加固工作提供依据。

四、桥梁承载力计算的方法桥梁承载力计算是桥梁设计的重要一环，也是保证桥梁安全运行的基础。

常用的计算方法包括静力计算和动力计算两种。

静力计算通过对桥梁结构进行力学分析，获得各个构件的受力情况，从而评估桥梁的承载能力。

这种方法适用于静态荷载条件下的桥梁设计，可以精确地计算桥梁的承载能力。

动力计算则是考虑了动态荷载因素对桥梁结构的影响，通过模拟车辆通过桥梁时的振动情况，评估桥梁在动态条件下的承载能力。

这种方法能够更真实地反映桥梁在实际使用过程中的受力情况，但也更为复杂。

五、承载力计算中的关键参数与假设承载力计算需要依赖于一系列的参数和假设，其中关键参数包括车辆荷载、桥梁材料性能、支座刚度等。
