桥梁计算荷载

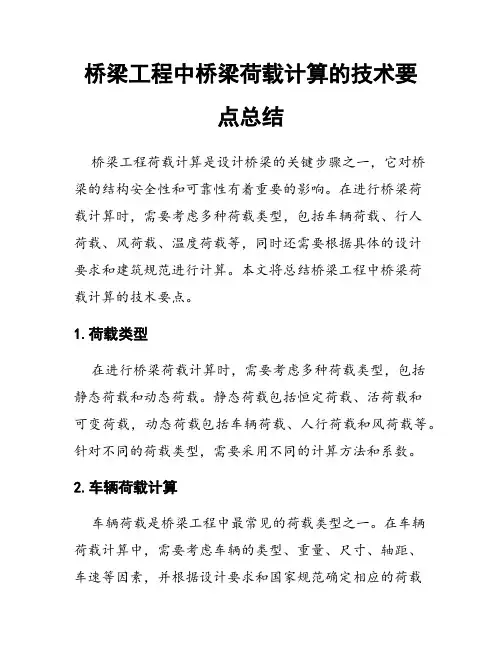

桥梁工程中桥梁荷载计算的技术要点总结桥梁工程荷载计算是设计桥梁的关键步骤之一，它对桥梁的结构安全性和可靠性有着重要的影响。

在进行桥梁荷载计算时，需要考虑多种荷载类型，包括车辆荷载、行人荷载、风荷载、温度荷载等，同时还需要根据具体的设计要求和建筑规范进行计算。

本文将总结桥梁工程中桥梁荷载计算的技术要点。

1.荷载类型在进行桥梁荷载计算时，需要考虑多种荷载类型，包括静态荷载和动态荷载。

静态荷载包括恒定荷载、活荷载和可变荷载，动态荷载包括车辆荷载、人行荷载和风荷载等。

针对不同的荷载类型，需要采用不同的计算方法和系数。

2.车辆荷载计算车辆荷载是桥梁工程中最常见的荷载类型之一。

在车辆荷载计算中，需要考虑车辆的类型、重量、尺寸、轴距、车速等因素，并根据设计要求和国家规范确定相应的荷载系数。

常用的车辆荷载模型包括单轴模型、双轴模型和多轴模型等。

3.行人荷载计算行人荷载是指在桥梁上行走的人员所施加的荷载。

在行人荷载计算中，需要考虑行人的类型、密度、分布等因素，并根据设计要求和规范确定相应的荷载系数。

通常采用行人荷载均布模型进行计算，根据行人的密度和空间布置来确定荷载系数。

4.风荷载计算风荷载是指风对桥梁结构所施加的荷载。

在风荷载计算中，需要考虑风的速度、风向、桥梁的形状、高度、横截面积等因素，并根据设计要求和规范确定相应的荷载系数。

常用的风荷载计算方法包括静风荷载和动风荷载等。

5.温度荷载计算温度荷载是指由于温度变化引起的桥梁结构的热应力和变形。

在温度荷载计算中，需要考虑环境温度、材料的线膨胀系数、桥梁结构的长度、形状等因素，并根据设计要求和规范确定相应的荷载系数。

通常采用温度梯度法和线膨胀系数法进行计算。

6.水荷载计算水荷载是指水对桥梁结构所施加的荷载，主要用于水上桥梁或涉水桥梁设计中。

在水荷载计算中，需要考虑水的流速、水深、潮汐等因素，并根据设计要求和规范确定相应的荷载系数。

常用的水荷载计算方法包括水平水压力计算、垂直水压力计算等。

桥梁荷载计算方法桥梁是连接两个地点的重要交通设施，而荷载计算是桥梁设计的关键步骤之一。

本文将介绍几种常用的桥梁荷载计算方法，以帮助读者更好地理解和应用这些方法。

一、静力荷载计算方法静力荷载计算方法是最常用的桥梁荷载计算方法之一，它基于静力平衡原理，通过计算各种荷载的作用力与结构的相互作用来确定桥梁的承载情况。

这种方法适用于大多数桥梁设计，包括梁桥、拱桥和悬索桥等。

在静力荷载计算方法中，首先需要确定荷载的类型和大小，常见的荷载包括自重荷载、活荷载和温度荷载等。

然后，根据桥梁结构的特点，采用不同的分析方法进行计算，如静力平衡方程、注释方程和应力-应变关系等。

最后，对计算结果进行验证和优化，以确保桥梁的安全可靠。

二、动力荷载计算方法动力荷载计算方法是在考虑桥梁振动响应的基础上进行的荷载计算。

桥梁在使用过程中会受到各种动力荷载的影响，如车辆行驶、风力和地震等。

为了确保桥梁具有良好的抗震性能和动力稳定性，需要进行动力荷载计算。

在动力荷载计算方法中，首先需要确定振动模态和振动频率，以及荷载的类型和大小。

然后，根据桥梁的振动特性，采用不同的分析方法进行计算，如模态分析、时程分析和频谱分析等。

最后，对计算结果进行验证和优化，以确保桥梁在动力荷载下的安全可靠性。

三、总结综上所述，桥梁荷载计算是桥梁设计中至关重要的一环。

静力荷载计算方法和动力荷载计算方法是常用的计算方法，可以根据具体情况选择合适的方法进行计算。

为了确保桥梁的安全可靠性，荷载计算应当精确可靠，并符合相关的规范和标准。

在实际的桥梁设计中，还可以结合计算软件和现代计算技术来进行荷载计算，以提高计算效率和准确度。

同时，桥梁设计人员应当具备扎实的工程基础和专业知识，不断学习和研究新的计算方法和技术，以适应不断变化的设计需求和挑战。

总之，桥梁荷载计算方法是桥梁设计中不可或缺的一部分，它直接关系到桥梁的安全可靠性和使用寿命。

通过合理选择和应用荷载计算方法，可以确保桥梁结构的合理性和稳定性，为人们出行提供更加安全和便捷的通行条件。

桥梁设计承重支撑荷载计算1. 引言本文档旨在提供桥梁设计中承重支撑荷载计算的相关内容。

桥梁设计是一项复杂的工程，其中承重支撑荷载计算是其中的重要步骤之一。

正确的计算方法可以确保桥梁结构的稳定性和可靠性。

2. 承重支撑荷载计算的基本原理桥梁设计中的承重支撑荷载计算是根据相关的规范和标准进行的。

具体的计算方法会根据桥梁的结构类型、跨度、材料等因素进行调整。

主要的考虑因素包括静荷载、动荷载、温度荷载等。

2.1 静荷载静荷载是桥梁结构固有的荷载，包括桥梁自重、路面荷载、人行荷载等。

针对不同的桥梁结构，需要计算不同部位的荷载分布情况，并结合各个部位的设计参数进行计算。

常见的静荷载计算方法包括极限荷载法和等效荷载法。

2.2 动荷载动荷载是指桥梁上行驶的车辆所带来的荷载。

动荷载计算需要考虑车辆类型、车辆速度、车辆数量等因素，并根据相关规范进行计算。

2.3 温度荷载温度荷载是指桥梁因温度变化而引起的荷载。

温度荷载计算需要考虑桥梁不同部位的膨胀系数、温度差等因素，并结合桥梁的材料特性进行计算。

3. 承重支撑荷载计算的步骤进行桥梁设计中的承重支撑荷载计算时，一般需要按照以下步骤进行：3.1 确定荷载类型根据实际情况确定桥梁需要考虑的荷载类型，如静荷载、动荷载、温度荷载等。

3.2 收集数据收集桥梁设计所需要的数据，包括桥梁的结构参数、材料特性、环境条件等。

3.3 计算荷载大小根据相关规范和标准，利用收集到的数据进行荷载计算。

3.4 结果分析对计算得到的荷载大小进行分析，评估荷载对桥梁结构的影响。

3.5 制定设计方案根据荷载计算的结果，制定具体的桥梁设计方案，包括支撑结构设计、材料选择等。

4. 总结桥梁设计中的承重支撑荷载计算是确保桥梁结构稳定和可靠的重要步骤。

在进行计算时，需要根据相关规范和标准，结合实际情况进行综合考虑。

通过正确的计算方法和分析评估，可以为桥梁设计提供科学的依据，从而确保桥梁的安全运行。

以上内容仅为桥梁设计承重支撑荷载计算的基本原理和步骤，具体的计算方法和规范需根据实际情况进行调整和参考。

年河桥梁计算书（含水文、荷载、桩长、挡墙的计算）**本计算书中包括桥涵水文的计算、恒荷载计算、活荷载计算桩长、以及挡墙的计算。

荷载标准：公路Ⅱ级乘0.8的系数桥面宽度：净4.5+2×0.5m跨度：13孔×13m1、工程存在问题年河桥位于长江下游1000m处，建于1982年，为钢筋砼双排架式桥墩，预制拼装型板梁桥面，17孔，每跨8.85m。

总长150.45m，宽5.3m。

该桥运行20多年，根据***省水利建设工程质量监测站检验测试报告检测结果如下：（1）桥墩A．桥墩基础桥墩基础为抛石砼，设计强度等级为150＃，钻芯法检测砼现有强度代表值为16.4MPa。

B．排架立柱及联系梁立柱设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.0～18.3MPa。

联系梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.7MPa。

立柱外观质量总体较差，局部区域麻面较重。

立柱砼碳化深度最大值为31mm，最小值为5mm，平均值为14mm。

立柱钢筋保护层实测厚度为20mm，钢筋目前未锈，但碳化深度平均值已接近钢筋保护层厚度。

通过普查，全桥64根立柱中有12根35处箍筋锈胀外露，有6处联系梁主筋外露。

C．盖梁盖梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为17.4～21.5MPa。

盖梁外观质量一般，梁体砼总体感觉较疏松。

盖梁砼碳化深度最大值为24mm，最小值为9mm，平均值为18mm。

，盖梁主筋侧保护层实测厚度为9～13mm，底保护层实测厚度29～42mm，砼碳化深度已超过钢筋侧保护层厚度，盖梁主筋已开始锈蚀。

通过普查，全桥32根盖梁中共有14根15处主筋锈蚀膨胀，表层砼脱落，主筋外露，长度15～70cm；有28处箍筋锈胀外露。

（2）T型梁T型梁设计强度等级为200＃，每跨中间两根T型外观较好，两边T型梁外观较差。

T型梁砼碳化深度最大值为20mm，最小值为7mm，平均值为14mm。

桥梁荷载计算1. 引言桥梁荷载计算是设计和评估桥梁结构所必须进行的重要步骤。

它涉及确定桥梁所承受的各种荷载以确保结构的安全和可靠性。

本文将介绍桥梁荷载计算的基本步骤和方法。

2. 荷载类型桥梁所承受的荷载可以分为静载和动载两大类。

静载包括自重、永久荷载和变动荷载等，动载则包括交通荷载和地震荷载等。

在进行荷载计算时，需要综合考虑这些荷载类型和其作用方式。

3. 荷载计算方法桥梁荷载计算常用的方法包括荷载系数法和极限状态设计法。

荷载系数法根据荷载的重要性和不同情况的考虑，对设计荷载进行适当的放大，以增加结构的安全性。

极限状态设计法则基于结构在极限荷载作用下仍保持安全的原则，考虑结构承载能力与荷载作用之间的平衡。

4. 荷载计算的步骤进行桥梁荷载计算时，可以按照以下步骤进行：4.1. 荷载收集在荷载计算之前，需要收集有关桥梁所受荷载的相关信息，包括桥梁类型、使用情况、车辆类型、路面条件等。

这些信息将有助于准确确定设计荷载。

4.2. 荷载分析根据桥梁受荷载的特点和使用情况，进行荷载分析。

这将包括静载和动载的计算，并对荷载进行合理的组合。

4.3. 荷载计算根据收集到的荷载数据和进行的荷载分析，进行桥梁荷载计算。

此步骤将使用荷载系数法或极限状态设计法，确保结构在设计荷载下的安全性。

4.4. 结果评估评估桥梁在设计荷载下的反应和行为，检查是否满足结构设计要求。

如果不满足，需要进行合理的调整和优化。

5. 结论桥梁荷载计算是确保桥梁结构安全和可靠性的重要步骤。

通过收集荷载信息、进行荷载分析和计算，可以为桥梁设计提供合理的荷载要求和设计依据。

在进行荷载计算时，应遵循相应的计算方法和规范，以确保桥梁满足设计要求。

桥梁荷载计算原理桥梁是连接两岸或跨越河流和山谷等地形的重要结构，承载着车辆、行人等各种荷载。

为确保桥梁的安全可靠运行，桥梁荷载计算成为设计和评估的重要环节。

本文将介绍桥梁荷载计算的原理和相关的计算方法。

一、桥梁荷载分类桥梁荷载可分为静荷载和动荷载。

静荷载是指桥梁在平衡状态下的作用力，如自重和固定荷载等。

动荷载则是指桥梁在使用过程中产生的变动力，如车辆行驶、行人通行等。

在桥梁荷载计算中，根据荷载的性质和作用方式，还需考虑附加荷载、减荷系数等。

附加荷载包括温度荷载、沉降荷载、地震荷载等，而减荷系数则是对不同荷载进行折减，考虑荷载的不确定性和可靠度。

二、桥梁荷载计算方法（一）静荷载计算1. 自重计算：桥梁结构本身的重量是一种静荷载，需要按照结构材料的密度和几何形状进行计算。

这涉及到桥梁各构件的材料选择、截面形状等。

2. 固定荷载计算：固定荷载是指桥梁上的永久性装置和设备，如栏杆、桥面铺装等。

这些荷载在计算中需考虑其位置、重量和作用方式。

（二）动荷载计算1. 车辆荷载计算：车辆荷载计算是桥梁荷载计算中的重要环节，需要根据不同车辆类型和荷载标准进行计算。

一般情况下，会考虑水平荷载、垂直荷载、转向作用、碰撞力等。

2. 行人荷载计算：除车辆外，桥梁还需考虑行人通行时的荷载。

一般会按照规定的人员密度和活动特点，进行行人荷载的计算。

三、荷载计算原理桥梁荷载计算的原理是基于力学原理和结构静力学。

力学原理包括平衡原理、力的传递和作用原理，结构静力学涉及静力平衡等。

在桥梁荷载计算中，需要确定桥梁承受的荷载是如何传递到桥墩、桥台、桥梁主体等构件上的。

通过静力学的平衡条件和力的平衡方程，可以推导出各个构件的受力情况。

基于计算结果，还需进行结构的安全评估。

这涉及桥梁构件的强度、刚度、稳定性等方面的考虑。

通常会根据桥梁设计规范的要求，对计算结果进行校核和评估。

总结桥梁荷载计算是确保桥梁结构安全可靠的重要环节。

通过对静荷载和动荷载的计算，可以得到桥梁结构受力的情况。

桥梁检测计算公式桥梁是人类修筑的一种重要的交通工程构筑物，承担着车辆和行人的通行任务。

为了确保桥梁的安全和可靠性，定期的桥梁检测就显得十分重要。

桥梁检测的目的是评估桥梁的结构健康状况，找出潜在的损坏和缺陷，并提供修复措施和维护方案。

在进行桥梁检测时，需要进行一系列的计算和分析。

下面将介绍一些常见的桥梁检测计算公式。

1.桥梁自重计算公式：桥梁自重的计算是桥梁设计和检测的基础。

桥梁的自重主要包括桥墩、梁、承台、栏杆等结构元件的重量。

桥梁自重计算的公式如下：桥梁自重=单位长度*单位截面面积*单位长度砼密度2.桥梁活载计算公式：桥梁活载是指桥梁在使用过程中承受的动态载荷，包括车辆行驶时的荷载、行人荷载等。

桥梁活载计算公式如下：桥梁活载=车辆重量*车辆轴距*车辆轴数+行人荷载3.桥梁静载计算公式：桥梁静载是指桥梁结构承受的静态载荷，由桥面荷载、桥面自重等静态力组成。

桥梁静载计算公式如下：桥梁静载=桥面自重+桥面荷载4.桥梁抗震计算公式：桥梁在地震作用下容易发生破坏，因此需要进行抗震计算。

桥梁抗震计算公式如下：桥梁抗震力=桥梁质量*设计地震加速度5.桥梁承载能力计算公式：桥梁承载能力是指桥梁结构能够承受的最大载荷。

桥梁承载能力计算公式如下：桥梁承载能力=材料强度*桥梁截面面积桥梁检测计算公式是桥梁检测的重要工具，通过计算和分析，能够准确评估桥梁的结构健康状况和承载能力，为桥梁的维护和修复提供依据。

然而，对于桥梁检测而言，仅仅依靠计算公式是不够的，还需要结合实际情况和专业知识进行综合评估和判断。

同时，不同类型的桥梁和不同的检测目的可能需要使用不同的计算公式和方法。

因此，在进行桥梁检测时，需要根据具体情况选取合适的计算公式，并结合实际情况进行综合分析。

6 汽车及人群荷载6.0.1 汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构整体计算应采取车道荷载; 桥梁局部加载及涵洞、 桥台台后汽车引发土压力和挡土墙上汽车引发土压力等计算应采取车辆荷载。

车辆荷载与车道荷载作用不得叠加。

6.0.2 汽车荷载等级应符合表6.0.2要求。

表6.0.2 汽 车 荷 载 等 级公路等级高速公路一级公路 二级公路 三级公路 四级公路 汽车荷载等级 公路—Ⅰ级公路—Ⅰ级公路—Ⅱ级公路—Ⅱ级公路—Ⅱ级汽车荷载等级选择应依据公路等级和远景发展需求确定。

一条公路上桥涵宜采取同一汽车荷载等级。

6.0.3 公路—Ⅰ级汽车荷载车道荷载计算图式如图6.0.3。

图6.0.3 车道荷载1 均布荷载标准值为5.10 K q kN/m 。

2 集中荷载标准值K P 按以下要求选择:桥梁计算跨径j L ≤5m 时, =K P 180kN; 桥梁计算跨径≥j L 50m 时, =K P 360kN;桥梁计算跨径5＜j L ＜50时, K P 值采取直线内插求得。

计算剪力效应时, 上述均布荷载和集中荷载标准值应乘以1.2系数。

3 桥梁设计时, 应依据本标准第6.0.4条确定设计车道数部署车道荷载。

每条设计车道上均应部署车道荷载:纵向: 均布荷载标准值K q 沿桥梁纵向可任意截取, 并满布于使结构产生最不利荷载效应同号影响线上; 集中荷载标准值K P 则作用于对应影响线中一个影响线峰值处。

横向: 均布荷载和集中荷载都均匀分布在设计车道3.5m 宽度内。

6.0.4 公路—Ⅰ级汽车荷载车辆荷载以一辆标准车表示, 其关键技术指标应符合表6.0.4-1要求。

表6.0.4-1 车辆荷载关键技术指标中、后轮着地宽度及长度m 0.6×0.2车辆外形尺寸（长×宽）m 15×2.5 车辆荷载在每条设计车道上部署一辆单车。

桥梁的设计荷载2.1.1 公路桥涵的汽车荷载《公路桥涵设计通用规范》（JDG D60-2004）将公路桥梁汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构的整体计算采用车道荷载：桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载。

车道荷载与车辆荷载的作用不得叠加。

车道荷载的计算图式如图2-3所示。

图2-3 公路桥梁车道荷载公路-Ⅰ级车道荷载的均布荷载标准值为＝10.5kN/m，集中荷载标准值按表 2-4选取：k q k P 表2-4 公路桥梁集中荷载标准值计算跨径集中荷载标准值k P 备注5m ≤L480kN m 305m <<L采用直线内插求得50m ≥L360kN计算剪力效应时，上述荷载标准值应乘以1.2的系数。

公路-Ⅱ级车道荷载的均布荷载标准值和集中荷载标准值为公路-Ⅰ级车道荷载的0.75倍。

车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上，集中荷载标准值只作用于相应影响线中一个影响线峰值处。

k q k P 公路桥梁车辆荷载的立面、平面尺寸如图2-4，其主要技术指标规定如表2-5。

公路-Ⅰ级和公路-Ⅱ级汽车荷载采用相同的车辆荷载标准值。

(a) 立面 (b) 平面 图2-4 公路桥梁车辆荷载布置图(单位：kN.m) 表2-5 公路桥梁车辆荷载主要技术指标项 目 单 位 技 术 指 标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 轮距m 1.8 前轴重力标准值 kN 30 前轮着地宽度及长度 m 0.3×0.2 中轴重力标准值kN2×120中、后轮着地宽度及长度m0.6×0.2后轴重力标准值kN 2×140 车辆外形尺寸(长×宽)m 15×2.5轴距m3+1.4+7+1.4公路工程技术旧标准中把大量、经常出现的汽车荷载排列成车队形式，作为设计荷载，把偶然、个别出现的平板挂车和履带车作为验算荷载。

道路桥梁荷载计算与设计方法摘要：桥梁荷载是指桥梁结构设计所应考虑的各种可能出现的荷载的统称。

本文依托实测车辆的统计数据，对桥梁车辆设计荷载进行了研究和分析，为公路桥梁荷载设计理念和设计方法的逐步完善实现科学化和合理化。

关键词：设计荷载；公路桥梁；荷载效应；分项系数前言桥梁荷载是指桥梁结构设计所应考虑的各种可能出现的荷载的统称，包括恒载、活载和其他荷载。

包括铁路列车活载或公路车辆荷载，及它们所引起的冲击力、离心力、横向摇摆力（铁路列车）、制动力或牵引力，人群荷载，及由列车车辆所增生的土压力等。

在公路桥上行驶的车辆种类很多，而且出现机率不同，因此把大量出现的汽车排列成队，作为计算荷载；把出现机率较少的履带车和平板挂车作为验算荷载。

车辆活载对桥梁结构所产生的动力效应中，铅直方向的作用力称冲击力、它使桥梁结构增加的挠度或应力对荷载静止时产生的挠度或应力之比称为动力系数μ，也称冲击系数。

最近的研究成果把动力系数分为两部分：一为适用于连续完好的线路部分μ1；另一为受线路不均匀性影响部分μ2。

动力系数则为μ1与μ2之和。

在计算公式中，除考虑桥梁的跨度外，反映了车辆的运行速度和桥梁结构的自振频率。

公路桥梁汽车荷载的冲击力为汽车荷载乘以冲击系数，平板挂车和履带车不计冲击力。

1 公路桥梁荷载标准2004 年修订的《公路桥涵设计通用规范》（JTGD60-2004）采用车道荷载形式。

2004 版公路桥梁荷载标准中规定：汽车荷载修改调整为车道荷载的模式，废除车队荷载计算模式。

并且提出车道荷载的均布荷载kq和集中荷载KP 的标准值2 荷载效应计算2.1 影响线计算桥梁结构必须承受桥面上行驶车辆时的移动荷载的作用，结构的内力也随作用点结构上的变化而变化。

所以需要研究并确定其变化范围和变化规律和内力的最大值此过程中作为设计标准。

因此，需要确定的是荷载最不利位置和最大值。

首先要确定在移动荷载作用下，结构内力的变化规律，将多种类型的移动荷载抽象成单位移动荷载P=1 的最简单基本形式。
