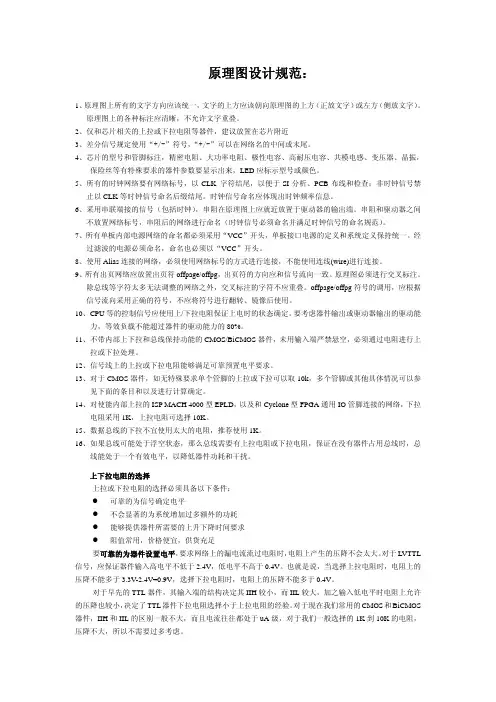

原理图设计规范：1、原理图上所有的文字方向应该统一，文字的上方应该朝向原理图的上方（正放文字）或左方（侧放文字）。
原理图上的各种标注应清晰，不允许文字重叠。
2、仅和芯片相关的上拉或下拉电阻等器件，建议放置在芯片附近3、差分信号规定使用“+/-”符号，“+/-”可以在网络名的中间或末尾。
4、芯片的型号和管脚标注，精密电阻、大功率电阻、极性电容、高耐压电容、共模电感、变压器、晶振，保险丝等有特殊要求的器件参数要显示出来，LED应标示型号或颜色。
5、所有的时钟网络要有网络标号，以CLK 字符结尾，以便于SI分析、PCB布线和检查；非时钟信号禁止以CLK等时钟信号命名后缀结尾。
时钟信号命名应体现出时钟频率信息。
6、采用串联端接的信号（包括时钟），串阻在原理图上应就近放置于驱动器的输出端。
串阻和驱动器之间不放置网络标号，串阻后的网络进行命名（时钟信号必须命名并满足时钟信号的命名规范）。
7、所有单板内部电源网络的命名都必须采用“VCC”开头，单板接口电源的定义和系统定义保持统一。
经过滤波的电源必须命名，命名也必须以“VCC”开头。
8、使用Alias连接的网络，必须使用网络标号的方式进行连接，不能使用连线(wire)进行连接。
9、所有出页网络应放置出页符offpage/offpg，出页符的方向应和信号流向一致。
原理图必须进行交叉标注。
除总线等字符太多无法调整的网络之外，交叉标注的字符不应重叠。
offpage/offpg符号的调用，应根据信号流向采用正确的符号，不应将符号进行翻转、镜像后使用。
10、CPU等的控制信号应使用上/下拉电阻保证上电时的状态确定。
要考虑器件输出或驱动器输出的驱动能力，等效负载不能超过器件的驱动能力的80%。
11、不带内部上下拉和总线保持功能的CMOS/BiCMOS器件，未用输入端严禁悬空，必须通过电阻进行上拉或下拉处理。
12、信号线上的上拉或下拉电阻能够满足可靠预置电平要求。
13、对于CMOS器件，如无特殊要求单个管脚的上拉或下拉可以取10k，多个管脚或其他具体情况可以参见下面的条目和以及进行计算确定。
OrCAD绘制原理图规范文件建立1. 原理图命名参考文档命名规范，示意如下：2. 对于有一定规模的设计采用多页设计的原则，按照功能模块分页设计。
3. 页面尺寸一般选择B(单位:英寸),如果单页内容较多，可选择C。
4. 在原理图根目录下放置系统框图(1System:System Block Diagram)，原理图修改记录页(2Memo:Hardware Modify Record)，以及多页层次连接关系(3Symbol: System Symbol)。
示例如下：5. 多页原理图命名增加编号确定页面显示顺序，如01Decoder，02Memory,03AV 等。
6. 采用统一的页面标题块(TitleBlock)，正确标识各部分，如项目标题，功能模块名称，页码等。
元器件编号及数值标识1. 元器件编号命名前缀：电阻：R排阻：RN电容：C电解电容：EC电感：L磁珠：FB芯片：U模块：MOD 或U晶振：X三极管：Q 或T (普通小信号放大管采用Q 为前缀，MOSFET 管采用T 为前缀标识)二极管：D整流二极管：ZD发光二极管：LED连接器：CON跳线：J开关：K 或SW电池：BAT…固定通孔：MHMark 点：H测试点：TP2. 各分页元器件标号采用3 位数标识方法，第一位数表示页号，后两位数表示页内编码。
如R115,U203等。
3. 电阻电容类元器件默认封装为贴片0603，如有封装，功率，精度要求的，需标记清楚。
如 100,0805或1R0,1/4W，8R2,1%等4. 电阻电容类元器件设计值使用有效数字位形式标记。
如100K 电阻标记为104，8.2 Ohm 电阻标记为8R2，10 Ohm 电阻标记为10R 或100；4p 电容标记为4C0，22p 电容标志为22C 或220，0.1uF 电容标记为104 等。
5. 原理图设计中为调试，测试，或者作为选项的电路部分的元器件，在标识值的时候，增加NI(Not Install)标识。
原理图绘制规范初稿1、图纸规则：1）、建立工程文件，工程文件名称格式“项目名称-版本号”，如SE80SM-D1-1.0；2）、建立原理图页，每页原理图名称定义为原理图链路名称，为了使原理图按照顺序显示，链路名称前面加01_、02_...；如果同一功能分多页原理图，通过后缀01、02…区分，如下图所示；图1：原理图名称示例3）、根据原理图选择图纸幅面，常用幅面为A（9.7*7.2inches）、B（15.2*9.7inches）、C （20.2*15.2inches），原理图名称、版本、日期等位于右下角，如下图所示；图2：原理图信息格式示例字体格式：项目名称宋体9#字Title Times New Roman 8DATE Times New Roman 8Rev Times New Roman 8Sheet Times New Roman 82、器件符号及注释规则：1）、原理图中的器件符号选用公司标准原理图库中的符号，检查原理图库是否带有封装信息，如果缺少需要补全信息再使用；2）、保证原理图中出现的器件就是实际使用的器件，位号及芯片名称尽量靠近器件放置，并且尽量整齐；横向放置时位号和参数标识要求放置于元件上方；竖立放置时位号和参数标识要求放置于元件的左方；对于四面都有引脚符号较大的器件，芯片名称可放置在芯片符号中间空白处，如下图所示：图3：原理图位号及名称格式示例3）、器件符号设计，按照功能区分，并尽量符合信号流程，便于读图，如输入引脚放置芯片左端，输出放置芯片右端，电源在上端，地在下端等；如果器件有多个电源，电源不得设置为隐藏，要全部显示出来；4）、原理图封装尽可能表示出实际接口外形，模拟开关、电位器等器件应在原理图封装库中绘制其功能，要求从图中可直接理解其功能与管脚关系，如模拟开关的常开、常闭状态，如下图:图4：原理图符号示例5）、注释文字统一为宋体5号字，颜色为默认黑色，放置于芯片上方空白处；需要注释的情况：A：原理图中的射频电路部分，标明各部分增益大小，如有差分电路，标明差分线阻抗；B：对PCB布线特殊要求，如兼容设计时的跳线位置、π型衰减器位置、滤波器中器件位置、去耦电容位置等情况，需用文字注释；C：设计中特殊地方注释，如原理图中不确认或者和原理图推荐存在差异等情况，需用文字注释；D：电源上电时序；F：其他需要注释部分均可添加文字注释；6）、容阻感应选择物料编码库中推荐使用的器件，并且名称要统一；A：对于一般电容值，在不产生歧义的情况下使用最短标注，使用如下规则：0.1pF=0P1,1.5 pF =1P5, 10 pF =100, 15 pF =150, 100 pF =101, 150 pF =151, 1000 pF =102,10000 pF =103, 0.1uF=104，1uF=105……对于600F系列微波电容，使用“600F容值”的形式标注，如：600F0P1, 600F1P5；B：对于一般电阻值，使用如下规则：0.1Ω=0R1, 1.5Ω=1R5, 10Ω=10R, 15Ω=15R, 100Ω=100R, 150Ω=150R, 1000Ω=1K, 1500=1K5, 10 000Ω=10K, 100 000=100K1000 000=1M……对于精密电阻，使用“值_精度”的形式标识，如：1K_1%, 4K32_1% ；C：对于普通电感值，使用如下规则：1.8nH=1N8,10nH=10N，56nH=56N，100nH=100N7）、除普通电阻、电容、电感不用显示管脚序号外，其它器件都需显示管脚序号；8）、对于不需装配的元器件，将器件型号（Comment）改为“*”号；3、图面规则：1）、如有信号方向可按照信号流向，输入端在左侧，输出端在右侧，并且应上下对齐，均匀排布，集中放置在一侧，端口一般不放置在页面中间，如果必须放置在中间时，也应集中排列；如无信号方向，可根据功能或其他方式区分，保证整个图面尽量整齐；2）、电源滤波电路部分放置在左下方；3）、本页网络标号引出电路部分放置在电源滤波电路部分水平位置右侧，并且尽量对齐放置；区分本页符及换页符；网络标号按照链路名称_芯片名称_描述格式命名；一个系统的图纸中，一个网络只能有唯一的一个网络标号一一对应；同时注意网络标号的名称只能使用字符“0-9”、“a-z”、“A-Z”、“_”、“+”、“-”，不能使用其它特殊字符；A：如果信号网络在同一页原理图中，用本页符Net Alias进行标示，网络标号应位于连线末端正上方，如图所示；B：如果信号网络不在同一页原理图中，用换页符连接，换页符要按照信号输入、输出方向选择符号，网络标号应与连线方向平行放置，如图所示；图4：网络标号示例4）、对输入、输出信号增加滤波、负载器件，必要时增加防静电方面考虑；5）、电路中如有开关等器件，默认为断开、不加电状态；6）、射频电路微带线部分出现兼容设计时，需用两颗0欧姆电阻或者电容做为跳线电路；7）、Cpu、fpga、cpld等接口线比较多，故周边需预留一些空间进行布线及相关标准填写，同时便于后期修改；8）、字符大小合适，颜色统一，字符间应没有重叠，排列整齐，方向一致；9）、接插件口（如与各模块之间的连接器接口，串口、网口等）尽量分布在图纸的四周；4、电源及地规则：1）、芯片的电源和地全部连接，电源符号选用CAPSYM库中的VCC_BAR，接地符号选用CAPSYM库中的普通GND符号；芯片电源应定义为链路名称_芯片名称_电压值的格式，并且电源符号方向一致向上，地符号一致向下放置，如果没有办法实现，可通过本页符连接到页面左下角放置电源位置的空白处放置；图5：电源及地符号示例2）、各芯片的电源都要加去耦电容，同一芯片的各模块电源分别加去耦电容；若为高频则需在靠近电源端增加磁珠或电感；高频去耦电容选择低ESR的钽电容，去耦电容在满足纹波要求的条件下选择较小电容值的电容，可以提高谐振频率；3）、同一电源同时提供多颗器件时，需要用磁珠隔开，根据电流大小选择合适的磁珠；5、连线规则：1）、起电气连接关系的电气连接线(wire)，注意连线尽量不要交叉，如避免不了，注意不要出现交叉点；2）、起区域划分、注释标记等作用的非电气连接线（line），当需要在图上显示出图的一部分所表示的是功能单元、结构单元或项目组时，可以用非电气连接线（line）围框表示。
