10NEW~第三章 通风与空气调节

  • 格式：ppt
  • 大小：3.96 MB
  • 文档页数：72

下载文档原格式

  / 72

合集下载

《通风及空气调节》课件

《通风及空气调节》课件

空调系统的类型与分类
根据功能和工作原理，空调系统可分为中央空调、分体式空调和多联机空调 等不同类型。
空气质量及其影响
1
影响因素
空气质量受到室内外因素的影响，如污染源、外界环境、人员活动和气候条件。
2
健康影响
不良的室内空气质量可能导致各种健康问题，包括过敏、呼吸道感染和慢性疾病。
3
工作效率
良好的室内空气质量可以提高人们的工作效率、注意力和舒适感，从而提升整体 生活质量。
室内空气污染来源
挥发性有机化合物
风量、风速、压力等参数的测量
通过合适的测量设备和方法，实时监测和调节通风系统的运行参数，以保持良好的室内空气质量。
工程实例分析
通过探索实际工程案例，了解不同应用场景下的通风及空气调节解决方案和 实施效果。
室内空气调节系统的原理
室内空气调节系统通过控制温度、湿度和空气流动来实现舒适和稳定的室内环境。
室内空气质量改善方法
通风和自然对流
打开窗户、使用通风设备和合 理利用建筑布局来改善空气流 动。
空气净化器
使用带有高效过滤系统的空气 净化器，可去除大部分的污染 物。
湿度调节
保持适当的湿度水平，可减少 霉菌的滋生和呼吸道问题。
自然通风原理
自然通风通过利用自然风力和建筑气流原理，实现室内外空气交换和流动。
来自建筑材料、家具和清洁剂等，可引发过敏 和呼吸道刺激。
灰尘和颗粒物
来自空气中的尘埃、花粉和细菌等，可以悬浮 在空气中并引发过敏反应。
霉菌和真菌
在潮湿的环境中繁殖，对呼吸系统及免疫系统 造成风险。
化学物质
如二氧化碳、氮氧化物和有毒气体，来源于燃 烧和人员活动。
室内空气质量的评估

民用建筑供暖通风与空气调节设计规范GB50736强制性条文

民用建筑供暖通风与空气调节设计规范GB50736强制性条文

民⽤建筑供暖通风与空⽓调节设计规范GB50736强制性条⽂《民⽤建筑供暖通风与空⽓调节设计规范GB50736-2012》强制性条⽂第三章室内空⽓设计参数⼀． 1 公共建筑主要房间每⼈所需最⼩新风量应符合表规定。

3【条⽂说明】表设计最⼩新风量。

部分强制性条⽂。

表表最⼩新风量指标综合考虑了⼈员污染和建筑污染对⼈体健康的影响。

1表中未做出规定的其他公共建筑⼈员所需最⼩新风量，可按照国家现⾏卫⽣标准中的容许浓度进⾏计算确定，并应满⾜国家现⾏相关标准的要求。

2由于居住建筑和医院建筑的建筑污染部分⽐重⼀般要⾼于⼈员污染部分，按照现有⼈员新风量指标所确定的新风量没有体现建筑污染部分的差异，从⽽不能保证始终完全满⾜室内卫⽣要求；因此，综合考虑这两类建筑中的建筑污染与⼈员污染的影响，以换⽓次数的形式给出所需最⼩新风量。

其中，居住建筑的换⽓次数参照ASHRAE 确定，医院建筑的换⽓次数参照《⽇本医院设计和管理指南》HEAS-02确定。

医院中洁净⼿术部相关规定参照《医院洁净⼿术部建筑技术规范》GB50333。

第五章供暖⼆．集中供暖系统的施⼯图设计，必须对每个房间进⾏热负荷计算。

【条⽂说明】集中供暖的建筑，供暖热负荷的正确计算对供暖设备选择、管道计算以及节能运⾏都起到关键作⽤，特设置此条，且与现⾏《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《公共建筑节能设计标准》GB50189保持⼀致．在实际⼯程中，供暖系统有时是按照“分区域”来设置的，在⼀个供暖区域中可能存在多个房间，如果按照区域来计算，对于每个房间的热负荷仍然没有明确的数据．为了防⽌设计⼈员对“区域”的误解，这⾥强调的是对每⼀个房间进⾏计算⽽不是按照供暖区域来计算。

三．管道有冻结危险的场所，散热器的供暖⽴管或⽀管应单独设置。

【条⽂说明】对于管道有冻结危险的场所，不应将其散热器同邻室连接，⽴管或⽀管应独⽴设置，以防散热器冻裂后影响邻室的供暖效果。

四．幼⼉园、⽼年⼈和特殊功能要求的建筑的散热器必须暗装或加防护罩。

第三章 通风工程图A

第三章 通风工程图A

序号
Xn
X为系统代号 n为顺序号
i Xn
母系统编号（或入口编号）
（a）
（b）
图 3—2 系统代号、编号的表示方法
5. 通风空调设备、系统常用的编号
通风空调设备、系统的编号
表 3—3
系统名称 空调系统 空调新风系统 送风系统 净化系统 排风系统 除尘系统 正压送风系统 排烟系统 排风兼排烟系统 补风系统 送风兼补风系统
第二节 通风空调施工图的基础知识
通风空调施工图是一种工程语言，是用来表达和交流技术思想的重 要工具，设计人员通过施工图来表达其设计意图，反映设计理念，施工 人员通过对施工图的识读，把图纸上的内容实体化，进行预制和施工。 因而，熟悉图纸是施工准备中的一项重要工作。
2
一、施工图概述 一套完整的通风空调施工图可分为基本图和详图两部分。基本图包 括图纸目录、设计施工说明、设备及材料表、原理图、平面图、系统轴 测图、剖面图；详图包括大样图、节点图和标准图。 1．图纸目录 众多施工图纸设计工作完成后，设计人员按一定的图名和顺序将它 们逐项归纳编排成图纸目录，以便查阅。通过图纸目录我们可以了解整 套图纸的大致内容：图纸编号及图纸名称。 2．设计施工说明 设计施工说明主要表达的是在施工图纸中无法表示清楚，而在施工 中施工人员必须知道的技术、质量方面的要求，它无法用图的形式表达， 只能以文字形式表述。 设计施工说明包含的内容一般包括本工程主要技术数据，如建筑概 况、设计参数、系统划分及施工、验收、调试、运行等有关事项。 3．设备及材料表 在设备表内明确表示了所选用设备的名称、型号、数量、各种性能 参数及安装地点等；在材料表中各种材料的材质、规格、强度要求等亦 有清楚的表达。 4．原理图(流程图) 系统原理图(流程图)是综合性的示意图，用示意性的图形表示出所 有设备的外形轮廓，用粗实线表示管线。从图中可以了解系统的工作原 理，介质的运行方向，同时也可以对设备的编号、建(构)筑物的名称及 整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面的 了解。另外，通过了解系统的工作原理，还可以在施工过程中协调各个 环节的进度，安排好各个环节的试运行和调试的程序。 5．平面图 平面图是施工图中最基本的一种图，是施工的主要依据。它主要表 示建筑物以及设备的平面布局，管路的走向分布及其管径、标高、坡度 坡向等数据，包括系统平面图、冷冻机房平面图、空调机房平面图等。 在平面图中，一般风管用双线绘制，水、汽管用单线绘制。 6．系统轴测图 系统轴测图是以轴测投影绘出的管路系统单线条的立体图。在图面 上直接反映管线的分布情况，可以完整地将管线、部件及附属设备之间 的相对位置的空间关系表达出来。系统轴测图还注明管线、部件及附属 设备的标高和有关尺寸。系统轴测图一般按正等测或斜等测绘制。水、 汽管道及通风、空调管道系统图均可用单线绘制。 7．剖面图 剖面图是在平面图上能够反映系统全貌的部位垂直剖切后得到的，

通风与空气调节技术教程 ppt课件

通风与空气调节技术教程 ppt课件

（4）保温
保温材料主要有聚苯乙烯泡沫塑料、超细玻璃棉、玻璃纤维保温板、聚氨酯泡 沫塑料等。常用的保温结构由防腐层、保温层、防潮层和保护层组成。
3. 风机 （1）离心式风机
流量：单位时间内风机所输送的流体体积，单位为 m³/h。
风机的压头：指单位重量流体通过泵或风机后获得 的有效能量。水泵的扬程单位为m，风机的压头单位 为Pa。
室内排风口的作用是将室 内污浊空气排入排风管道。 排风口种类较少，通常做
成单层百叶 。
3.1.3高层建筑防火排烟
1. 建筑防火分区和防烟分区
（1）建筑防火分区
两个防火分区之间应水平设置防火墙、防火卷帘、防火门等装置对火势进 行阻隔。
每个防火分区允许最大建筑面积
建筑类别
每个防火分区建筑面积/m²
一类建筑 二类建筑
地下室
1000 1500 500
（2）防烟分区
防烟分区不应跨越防火分区，每个防烟分区的建筑面积不宜超过500 m²。 设置排烟设施的走道、净高不超过6.0m的房间，应采用挡烟垂壁、隔墙或从 顶棚下突出不小于0.50m的梁划分防烟分区。
2. 防、排烟方式
（1）自然排烟
特点：自然排烟不需要动力，经济方便，但易受室外风力影响，火势猛烈时， 火焰可能从开口部位向上蔓延。
外窗
外窗
利用可开启外窗排烟
室外阳台或走廊
室外阳台或走廊
除建筑高度超过50m的一类公 共建筑和建筑高度超过100m的 居住建筑外，靠外墙的防烟楼 梯间及其前室、消防电梯间前 室和合用前室，宜采用自然排 烟方式。不靠外墙的防烟楼梯 间前室、消防电梯前室和合用 前室或虽靠外墙但不能开窗者， 可采用排烟竖井进行自然排烟。
通风与空气调节技术教程

通风与空气调节工程课件

通风与空气调节工程课件

图0.3 机械全面排风系统 1—排气口；2—净化设备；3—风机；4—风帽 返回
0.2 通风与空气调节的发展方向
可持续发展是当代的一种新的关于社会发展的战略思想， 它在满足当代需要的同时，不损害后代的需求，也就是说，人 类在估计自身的需求和发展的同时，要寻求一种经济发展、保 持自然环境和保护人类健康之间的平衡。满足这样要求的建筑 就叫可持续建筑，可持续建筑注重生态环境保护，把建筑物看 做是环境的一部分，把建筑放在自然生态环境里，在为人类创 造一个舒适的生产和生活的小环境的同时，注意保护周围的自 然环境——大环境。 建筑物的节能是一项复杂的系统工程，包括各种综合性的 技术，包括建筑物本身和通风空调系统、设备的节能。就通风 和空调系统而言，系统节能又与建筑节能有关，包括建筑物的 朝向和平面布置、维护结构的保温性能、窗户的隔热和建筑物 遮阳等等。空调系统的节能也与运行管理节能有关，包括采用 降低室内设计标准、减少新风量的方法；采用天然冷源、过渡 季节取室外新风自然冷却、冷却塔供冷技术；采用建筑设备控 制自动化技术，采用热回收技术，例如从排风中回收能量等等。 另外采用可再生能源的利用也是空调系统节能的一个重要途径， 如热泵和太阳能热水供热系统。热泵包括空气源热泵、水源热 泵和土壤源热泵。
0.2 通风与空气调节的发展方向
作为从事供热通风与空调的专业技术人员，肩负历史的使 命，我们要不断提高思想认识和技术业务素质，争取在一样的 投入下产生更大的效益，在节水、节能和环保方面做出自己的 贡献。 本课程是建筑类高等职业技术教育供热通风与空调专业的 一门重要的专业课，它的实践性很强，本课程是以《流体力学 泵与风机》、《热工学基础》等专业基础课为基础，同时又与 《供热工程》、《空调制冷技术》、《锅炉与锅炉房设备》、 《建筑给水排水》、《自动控制》等课程密切相关。在学习和 工程实践中，要综合利用上述各个课程的基础理论和实践知识， 才能达到预期的效果。

通风与空气调节空气调节重点总结 徐勇编著汇总

通风与空气调节空气调节重点总结 徐勇编著汇总

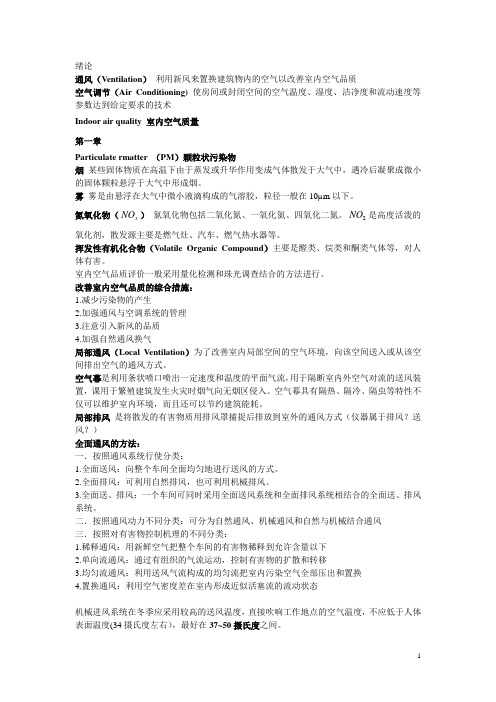

绪论通风（Ventilation ） 利用新风来置换建筑物内的空气以改善室内空气品质空气调节（Air Conditioning) 使房间或封闭空间的空气温度、湿度、洁净度和流动速度等参数达到给定要求的技术Indoor air quality 室内空气质量第一章Particulate rmatter （PM ）颗粒状污染物烟 某些固体物质在高温下由于蒸发或升华作用变成气体散发于大气中，遇冷后凝聚成微小的固体颗粒悬浮于大气中形成烟。

雾 雾是由悬浮在大气中微小液滴构成的气溶胶，粒径一般在10µm 以下。

氮氧化物（x NO ） 氮氧化物包括二氧化氮、一氧化氮、四氧化二氮。

2NO 是高度活泼的氧化剂，散发源主要是燃气灶、汽车、燃气热水器等。

挥发性有机化合物（Volatile Organic Compound ）主要是醛类、烷类和酮类气体等，对人体有害。

室内空气品质评价一般采用量化检测和珠光调查结合的方法进行。

改善室内空气品质的综合措施：1.减少污染物的产生2.加强通风与空调系统的管理3.注意引入新风的品质4.加强自然通风换气局部通风（Local Ventilation ）为了改善室内局部空间的空气环境，向该空间送入或从该空间排出空气的通风方式。

空气幕是利用条状喷口喷出一定速度和温度的平面气流，用于隔断室内外空气对流的送风装置，课用于繁殖建筑发生火灾时烟气向无烟区侵入。

空气幕具有隔热、隔冷、隔虫等特性不仅可以维护室内环境，而且还可以节约建筑能耗。

局部排风 是将散发的有害物质用排风罩捕捉后排放到室外的通风方式（仪器属于排风？送风？）全面通风的方法：一．按照通风系统行使分类：1.全面送风：向整个车间全面均匀地进行送风的方式。

2.全面排风：可利用自然排风，也可利用机械排风。

3.全面送、排风：一个车间可同时采用全面送风系统和全面排风系统相结合的全面送、排风系统。

二．按照通风动力不同分类：可分为自然通风、机械通风和自然与机械结合通风三．按照对有害物控制机理的不同分类：1.稀释通风：用新鲜空气把整个车间的有害物稀释到允许含量以下2.单向流通风：通过有组织的气流运动，控制有害物的扩散和转移3.均匀流通风：利用送风气流构成的均匀流把室内污染空气全部压出和置换4.置换通风：利用空气密度差在室内形成近似活塞流的流动状态机械进风系统在冬季应采用较高的送风温度，直接吹响工作地点的空气温度，不应低于人体表面温度(34摄氏度左右），最好在37~50摄氏度之间。

(完整版)采暖通风与空气调节设计规范

采暖通风与空气调节设计规范◆标准号：GB 50019-2003◆发布日期：2003 年◆实施日期：2004 年4 月1 日◆发布单位：建设部◆出版单位：中国计划出版社第二章室内外计算参数第一节室内空气计算参数第 2.1.1 条设计集中采暖时，冬季室内计算温度，应根据建筑物的作途，按下列规定采用：一、民用建筑的主要房间，宜采用16 -20 ℃；二、生产厂房的工作地点：轻作业不应低于15 ℃；中作业不应低于12 ℃；重作业不应低于10 ℃。

注：（ 1 ）作业各类的划分，应按国家现行的《工业企业设计卫生标准》执行。

（ 2 ）当每名工人占用较大面积（50 -100m2 ）时，轻工业可低至10 ℃；中作业可低至7 ℃，重作业可低至 5 ℃。

三、辅助建筑及辅助用室，不应低于下列数值：浴室25 ℃；更衣室23 ℃；托儿所、幼儿园、医务室20 ℃；办公用室16 -18 ℃；食堂14 ℃；盥洗室、厕所12 ℃。

注：当工艺或使用条件有特殊要求时，各类建筑物的室内温度，可参照有关专业标准、规范的规定执行。

第 2.1.2 条设置集中采暖的建筑物，冬季室内生活地带或作业地带地平均风速，应符合下列规定：一、民用建筑及工业企业辅助建筑物，不宜大于0.3m /s ；二、生产厂房的工作地点，当室内散热量小于23W/m3[20kcal/ （m3 · h ）] 时，不宜大于0.3m /s ；当室内散热量天于或等于23W/m3 时，不宜大于0.5m /s 。

注：设置空气调节的条件，应符合本规范第 5.1.1 条的规定。

第 2.1.4 条当工艺无特殊要求时，生产厂房夏季工作地点的温度，应根据夏季通风室外计算温度及其与工作地点温度的允许温差，按［表 2.1.4 ］确定。

夏季工作地点（℃）［表 2.1.4 ］注：如受条件限制，在采取通风降温措施后仍不能达到本表要求时，允许温差可加大 1 -2 ℃。

第 2.1.5 条设置局部送风的生产厂房，其室内工作地点的允许风速，应按本规范第 4.3.5 条至第 4.3.7 条的有关规定执行。

建筑设备培训讲座PPT通风与空气调节


空气温度的高低对人的舒适和健康影响很大。正常情 况下，人体温度维持在36.5~36.7℃。如果空气温度过高， 会造成人体内部热量不能及时散出；反之，若空气温度过 低，会使人体散出的热量过多。这两种情况都会使人感到 难受，甚至还会生病。
空气温度的高低对于某些生产过程的影响也很大。除
ห้องสมุดไป่ตู้
了会给进行生产的人带来影响以外，还会使产品质量受到
下送式散流器是指气流直接向下扩散进入室内， 这种下送气流可使工作区笼罩在送风气流中。
36
建 筑 设 备－－通风与空气调节
图4—11 散流器 （a） 盘式； （b）流线型
37
建 筑 设 备－－通风与空气调节
4.2.2 风道 1、风道的形状 通风管道的横断面有圆形和矩形两种。当过流 断面的面积相同时，圆形断面比较有利，这是因为 圆形的周长比矩形小，节约材料。在实际工程中， 为了美观，配合建筑结构、满足使用要求，通常采 用矩形断面的风道。
图4—10 简单的送风口 （a） 风管侧送风口； （b）插板式送、吸风口
35
建 筑 设 备－－通风与空气调节
3、散流器 散流器是由上向下送风的送风口，一般明装或 暗装在顶棚处的通风管道上，通常可分为平送式散 流器与下送式散流器两种，如图4—11所示。 平送式散流器是指气流从散流器出来后贴附着 顶棚向四周流入室内，使射流与室内空气更好地混 合后进入工作区。
6
建 筑 设 备－－通风与空气调节
3、空气的清洁度
空气的清洁度是表示空气的新鲜程度和洁净程 度的指标。
空气的新鲜程度是指空气中含氧的比例是否正
常。空气中的氧气是人和其它动植物生存所必需的， 正常情况下，氧气占空气质量的23.1%。如果在不 通风的、人多的房间里停久了，人就会有不舒适的 感觉。

通风和空气调节-PPT课件


按通风系统的作用范围分
1. 全面通风
全面通风是对整个房间进行通风换气。其 基本原理是，用清洁空气稀释(冲淡)室内 空气 中的有害物浓度，同时不断地把污染空气排至 室外，保证室内空气环境达到卫生标准。全面 通风也称稀释通风 2. 局部通风 局部通风分为局部进风和局部排风，其基本 原理都是通过控制局部气流，使局部工作 范围 不受有害物的污染，并且造成符合要求的空气环 境。
四、识图题 识读书P68-71页的给排水施工图 问：1、给水系统图属于上行下给式，还是下行上 给式？ 2、试沿水流方向描述给排水系统的位置及走 向。
二、通风系统的组成
（一） 自然通风
进入：门窗洞口或门窗缝隙 排出：排气罩、排气管、排风帽或天窗
利用自然通风的方式
天窗的做法
纵向下沉式天窗
横向下沉式天窗
矩形避风天窗
天井式天窗
二、通风系统的组成
（二） 机械通风 1、局部机械送风：仅向工作地点送风 2、局部机械排风：通过排气帽使局部空气排出 3、局部机械送排风：局部既有送风又有排风，防 止有害气体进入室内 4、全面机械送风：适用情况 5、全面机械排风：适用情况 6、全面机械送排风
第四章 通风与空气调节
第三节 空气调节
二、局部式空调系统 特点：所有的设备、管道整体的组合在一起 的空调机组。
第四章 通风与空气调节
第三节 空气调节
三、半集中式空调系统 特点：除有集中在空调机房的空气处理设备 外，还有分散在空调房间内的空气处理设备，它 们可以对室内空气进行就地处理或对来自集中处 理设备的空气再进行补充处理。
第四章 通风与空气调节
第一节 概述
一、通风与空气调节的主要任务
1、通风的任务：消除工业有害物的危害，保持室内 空气清洁和适宜，保证人体的健康和延长机器的使用 寿命，提高产品质量，促进生产发展，有效地防止大 气污染。 2、空气调节的任务：提供空气处理的方法，净化或 纯化空气；通过加热（冷却）、加湿（去湿），来控 制室内空气的温度和湿度，并根据室外空气环境的变 化不断自动调节，以满足人们生活、生产和科研对空 气环境的要求。

矿井通风与空气调节基础知识

当氧气浓度低于3%时，可燃物失燃。
7
（1） 氧气（O2）
• 矿内空气中氧浓度降低的主要原因 ✓ 人员呼吸 ✓ 煤岩和其他有机物的缓慢氧化 ✓ 煤炭自燃 ✓ 瓦斯、煤尘爆炸 ✓ 煤岩和生产过程中产生的各种有害气体
在井下通风不良的地点，如果不经检查而贸然进入， 就可能引起人员的缺氧窒息。
8
• 《煤矿安全规程》规定，采掘工作面的进 风流中氧气浓度（按体积百分比计算）不 得低于20%。
应，出现种种不适症状，严重时可能导致缺氧死亡。
氧浓度 （体积）/%
主要症状
17
静止时无影响，工作时能引起喘息和呼吸困难
15
呼吸及心跳急促，耳鸣目眩，感觉和判断能力 降低，失去劳动能力
10～12 失去理智，时间稍长有生命危险
6～9
失去知觉，呼吸停止，如不及时抢救几分钟内
可能导致死亡
6
研究表明： 当氧气浓度低于12%时，可燃物失爆；
• 《规程》规定，工作面进风流中CH4的浓度不能 大于0.5 %，采掘工作面和采区的回风流中CH4的 浓度不能大于1.0 %，矿井和一翼的总回风流中， CH4最高容许浓度为0.75 %。
28
第2章 矿井通风阻力
• 风流必须具有一定的能量，用以克服井巷 对风流所呈现的通风阻力。通常矿井通风 阻力分为摩擦阻力与局部阻力两类，它们 与风流的流动状态有关。一般情况下，摩 擦阻力是矿井通风总阻力的主要组成部分。
10
矿内空气的主要成分
• （3）二氧化碳（CO2） • 二氧化碳是无色，略带酸臭味的气体，比重为
1.52，是一种较重的气体，很难与空气均匀混合， 故常积存在巷道的底部，在静止的空气中有明显 的分界。二氧化碳不助燃也不能供人呼吸，易溶 于水，生成碳酸，使水溶液成弱酸性，对眼、鼻、 喉粘膜有刺激作用。 • 在新鲜空气中含有微量的二氧化碳对人体是无害 的，但如果空气中完全不含有二氧化碳，则人体 的正常呼吸功能就不能维持。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第一节 通风系统
• 三、通风空调系统气流组织 对于气流组织有三点应引起设计、施工人员的注 意： 一是尽可能保证室内参数的均匀性； 二是防止送回风气流短路导致送风效果不良； 三是防止夏季时直接对人体吹冷风。
第二节 通风系统常用设备与管道
机械通风系统由通风机、风道、风口和空气处理设备等组成。 一、风道 （一）风道的材料 风道的常用材料为镀锌薄钢板，镀锌薄钢板俗称白铁皮，其表面
第二节
通风系统常用设备与管道
2、全面送风 图为利用通风机把室外新鲜空气经 风管和送风口直接送到指定地点。 对房间进行全面换气。稀释室内污 浊空气。由于室外空气的不断送入， 室内空气压力升高，是室内压力高 于室外大气压力，在这个压力作用 下，室内污浊空气经门窗排至室外， 采用这种方式，周围相邻房间空气 不会流入室内，它适用于室内空气 较为清洁的地方，如旅馆客房、医 院手术室。
1、全面排风 图为一全面通风方式。在风 机作用下，把室内污浊空气 排至室外，同时造成室内负 压，在负压作用下把室外新 鲜空气经窗口流入室内，补 充排风。采用这种通风方式， 室内污浊的空气不能流入相 邻房间，适用于室内空气较 为污浊的地方，如厨房、厕 所等。
图3-5 用轴流通风机
第一节 通风系统
图3-6 用离心风机送风的全面通风 1—空气处理室2—风机3—风管4—送风口
锌层有良好的防腐作用。常用于潮湿环境中通风系统风管及配件、部
件的制作。 （二）风道的布置 风道的布置应在进风口、送风口、排风口、空气处理设备、风机 的位置确定之后进行。工业建筑中地面以上风道常用明装；而民用建 筑和公用建筑多采用暗装。如布置在竖井、吊顶内。 （三）风道安装 风管常沿墙、柱、楼板或屋架敷设，安装固定于支、吊架上。风管支 架在墙、柱上安装，其中固定方法居多。
空气调节的任务？
空气调节的任务是采用技术手段以保持一定要求的空气 环境。 例如：在合成纤维工业中，锦纶长丝多数工艺要求相对湿 度控制精度为±2%。
第一节 通风系统
• 建筑通风，包括从室内排除污浊空气和向 室内补充新鲜空气。 • 前者称为排风，后者称为送风，为实现排 风和作原理不同，可分为自然通风 和机械通风两类。
第二节
二、通风机
通风系统常用设备与管道
通风机是输送气体的机械，在通 风工程中，常见的通风机有离心式和 轴流式两种。
（一）离心式通风机
离心式通风机主要由外壳、叶轮 及吸气口组成。
图3-9 离心式通风机简图 1—叶轮2—机轴3—机壳4—吸风口5—排风口
第二节
通风系统常用设备与管道
机壳构造如图3-9所示。 (1)高压通风机——P＞3000Pa，一般用于气体输送系统。 (2)中压通风机——3000Pa＞P＞1000Pa，一般用于除尘排风系统。 (3)低压通风机——P＜1000Pa，多用于通风及空气调节系统。 (1)风量(L)——是指风机在单位时间内输送的空气量，单位为m3/s或 m3/h。 (2)全压(或风压P)——是指每m3空气通过风机所获得的动压和静压之 和，单位为Pa。 (3)轴功率(N)——是指电动机施加在风机轴上的功率，单位为kW。 (4)有效功率(Nx)——是指空气通过风机后实际获得的功率，单位为k W。 (5)效率(η)——为风机的有效功率与轴功率的比值，η=Nx/N×100%。
局部通风又分为局部送风和局部排风两种。
第一节 通风系统
图为一局部机械送风系 统，经过冷却、减湿等 处理的空气，由送风系 统直接送至工人的活动 区域，改善工人劳动条 件，提高劳动生产率。
图3-5 局部机械送风系统
第一节 通风系统
（二）全面通风 由于生产条件的限制，不能采用局部通风或采用局 部通风后室内环境仍不符合卫生和生产要求时，可以采用全面通风， 在车间或房间内全面进行空气交换。
第一节 通风系统
一、自然通风 主要是依靠风压和热压来进行室内外空气交换，从而改善 室内空气品质。
当有风吹过建筑物时，在迎风面上空 气流动受到阻碍，室外空气把自身流 动所具有的动压转化为静压，使该处 压力高于大气压力。在建筑背面和顶 面形成涡流，且压力低于大气压力。 由于压力差的存在，空气从迎风面压
图3-2 热压作用下的自然通风
第一节 通风系统
• 自然通风 • 优点：经济、不耗能源 • 缺点：效果不稳定，受气候影响较大。
第一节 通风系统
二、机械通风 依靠通风机提供动力，促使空气流动，进行室内外空气交换的方 式叫做机械通风。 按通风系统应用范围的不同，机械通风可分为局部通风和全面通 风两种。 （一）局部通风 通风的范围限制在有害物形成比较集中的地方，或 是工作人员经常活动的局部地区的机械通风，称局部通风。
第三章
第一节 通风系统
通风与空气调节
第二节 通风系统常用设备与管道 第三节 空调系统的空气处理 第四节 空调制冷的基本原理 第五节 通风与空调系统施工
• 通风工程的作用？
一方面起着改善居室和生产车间的空气条件，保护人民身 体健康，提高劳动生产率的重要作用； 另一方面在许多工业部门又是保证生产正常进行，提高产 品质量所不可缺少的一个组成部分。
力高的窗孔流入室内，再于背风面压
图3-1 风压作用下的自然通风
力低的窗孔流出，造成了室内空气流 动。
第一节 通风系统
当因室内热源加热或其他因素造成室内空
气温度升高时，室内空气密度减少，就会
从建筑物的上部跑出去。同时较重的室外 空气会从下部门窗补充进来，形成空气流 通和交换。热压大小除了与室内外温差大 小有关外，还与建筑物高度有关。温度越 高，温差越大，热压就越大，通风效果也 越好。
通风工程的内容上分为工业通风和空气调节两个 部分。
工业通风的主要任务是，控制生产过程中产生的粉尘和 有害气体，以及高温、高湿气体，创造良好生产环境和保 护大气环境。 例如：在建材、铸造车间生产过程中，会产生大量的粉 尘，工人长时间在这种环境中生活，会引起尘肺病。
• 空气调节的意义？
在某一空间内，对空气温度、湿度、空气流动速度及清 洁度进行调节，以满足人体舒适和工艺生产过程的需求。
