SMT锡膏印刷工艺介绍1. 引言表面贴装技术(Surface Mount Technology,简称SMT)是电子制造中的一种重要工艺。
其中,SMT锡膏印刷工艺是SMT工艺流程中的关键步骤之一。
本文将介绍SMT锡膏印刷工艺的基本原理、流程和注意事项。
2. SMT锡膏印刷工艺原理SMT锡膏印刷工艺是将锡膏通过印刷工具,将其均匀地印刷在印刷板(PCB)上的过程。
SMT锡膏印刷的目的是为了在印刷板上的焊盘上形成一层适当的锡膏厚度,以实现电子元件和印刷板之间的连接。
在SMT锡膏印刷工艺中,主要涉及以下几个要素:2.1 锡膏锡膏是SMT锡膏印刷工艺中必不可少的材料。
锡膏通常由锡粉、助熔剂和粘合剂组成。
锡粉主要提供导电性能,助熔剂则使锡膏在焊接过程中熔化,粘合剂则有助于锡膏粘附在印刷板上。
2.2 刮刀刮刀是SMT锡膏印刷工艺中常用的印刷工具。
刮刀通常由橡胶或塑料制成,用于将锡膏均匀地刮在印刷板上。
2.3 印刷板印刷板是进行SMT锡膏印刷的基础材料。
印刷板上的焊盘是焊接电子元件的关键部分,SMT锡膏印刷需要将锡膏均匀地印刷在焊盘上。
3. SMT锡膏印刷工艺流程SMT锡膏印刷工艺一般包括以下几个步骤:3.1 准备工作在SMT锡膏印刷之前,首先需要准备好所需的工具和材料。
包括锡膏、刮刀、印刷板等。
3.2 调试设备在进行正式的SMT锡膏印刷前,需要对印刷设备进行调试。
调试包括设定刮刀的刮刀压力、速度等参数,以确保锡膏能够正确地刮印在印刷板上。
3.3 涂覆锡膏将准备好的锡膏涂覆在印刷板上。
涂覆时需要注意锡膏的均匀性和厚度的控制,以确保焊盘上的锡膏分布良好。
3.4 刮印锡膏利用刮刀将涂覆在印刷板上的锡膏进行刮印。
刮印时需要保持一定的速度和压力,以使锡膏均匀地贴合在焊盘上。
3.5 检查质量刮印完成后,需要进行质量检查。
主要检查刮印的锡膏的均匀性、厚度和与焊盘的贴合情况。
若发现问题,需要及时进行调整和修正。
3.6 清洗设备SMT锡膏印刷工艺完成后,需要对印刷设备和刮刀进行清洗。
一、锡膏丝印工艺要求1、解冻、搅拌首先从冷藏库中取出锡膏解冻至少4小时,然后进行搅拌,搅拌时间为机械2分钟,人手3分钟,搅拌是为了使存放于库中的锡膏产生物理分离或因使用回收造成金属含量偏高使之还原,目前无铅锡膏Sn/Ag3.0/Cu0.5代替合金,比重为7.3,Sn63/Pb37合金比重为8.5因此无铅锡膏搅拌分离时间可以比含铅锡膏短。
2、模板不锈钢激光开口,厚度80-150目(0.1-0.25mm)、铜及电铸Ni模析均可使用。
3、刮刀硬质橡胶(聚胺甲酸酯刮刀)及不锈钢金属刮刀。
4、刮刀速度\角度每秒2cm-12cm。
(视PCB元器件大小和密度确定);角度:35-65℃。
5、刮刀压力(图一)1.0-2Kg/cm2 。
6、回流方式适用于压缩空气、红外线以及气相回流等各种回流设备。
7、工艺要求锡膏丝印工艺包括4个主要工序,分别为对位、充填、整平和释放。
要把整个工作做好,在基板上有一定的要求。
基板需够平,焊盘间尺寸准确和稳定,焊盘的设计应该配合丝印钢网,并有良好的基准点设计来协助自动定位对中,此外基板上的标签油印不能影响丝印部分,基板的设计必需方便丝印机的自动上下板,外型和厚度不能影响丝印时所需要的平整度等。
8、回流焊接工艺回流焊接工艺是目前最常用的焊接技术,回流焊接工艺的关键在于调较设置温度曲线。
温度曲线必需配合所采用的不同厂家的锡膏产品要求。
二、回流焊温度曲线本文推荐的无铅回流焊优化工艺曲线说明(如图二):推荐的工艺曲线上的四个重要点:1、预热区升温速度尽量慢一些(选择数值2-3℃/s),以便控制由锡膏的塌边而造成的焊点桥接、焊球等。
2、活性区要求必须在(45-90sec、120-160℃)范围内,以便控制PCB基板的温差及焊剂性能变化等因数而发生回流焊时的不良。
3、焊接的最高温度在230℃以上保持20-30sec,以保证焊接的湿润性。
4、冷却速度选择在-4℃/s。
回流温度曲线如下:(图二)图二中红色曲线推荐对焊点亮度要求的客户回流曲线湿度变化说明:1、焊锡膏的焊剂在湿度升至100℃时开始熔化(开始进入活性时期),焊锡膏在活化区的主要作用是将被焊物表面的氧化层去掉,如果活性区的时间过长,焊剂会蒸发挥过快,也会造成焊点表面不光滑,有颗粒状。

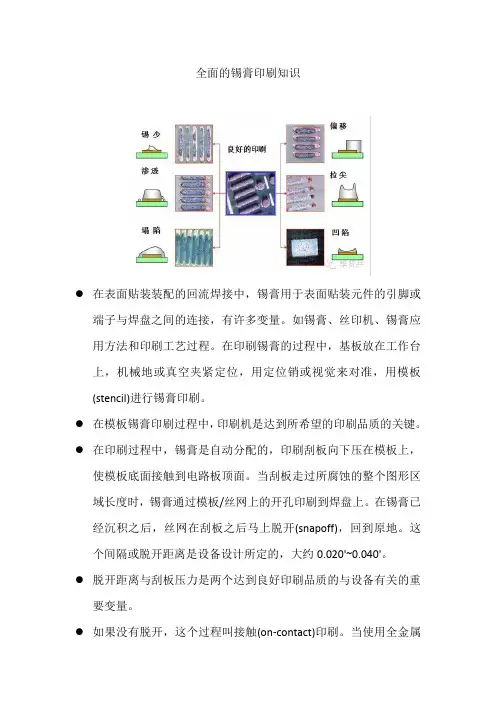

全面的锡膏印刷知识●在表面贴装装配的回流焊接中,锡膏用于表面贴装元件的引脚或端子与焊盘之间的连接,有许多变量。
如锡膏、丝印机、锡膏应用方法和印刷工艺过程。
在印刷锡膏的过程中,基板放在工作台上,机械地或真空夹紧定位,用定位销或视觉来对准,用模板(stencil)进行锡膏印刷。
●在模板锡膏印刷过程中,印刷机是达到所希望的印刷品质的关键。
●在印刷过程中,锡膏是自动分配的,印刷刮板向下压在模板上,使模板底面接触到电路板顶面。
当刮板走过所腐蚀的整个图形区域长度时,锡膏通过模板/丝网上的开孔印刷到焊盘上。
在锡膏已经沉积之后,丝网在刮板之后马上脱开(snapoff),回到原地。
这个间隔或脱开距离是设备设计所定的,大约0.020'~0.040'。
●脱开距离与刮板压力是两个达到良好印刷品质的与设备有关的重要变量。
●如果没有脱开,这个过程叫接触(on-contact)印刷。
当使用全金属模板和刮刀时,使用接触印刷。
非接触(off-contact)印刷用于柔性的金属丝网。
●在锡膏丝印中有三个关键的要素,我们叫做3S:Solder paste(锡膏),Stencils(模板),和Squeegees(丝印刮板)。
三个要素的正确结合是持续的丝印品质的关键所在。
刮板(squeegee)●刮板作用,在印刷时,使刮板将锡膏在前面滚动,使其流入模板孔内,然后刮去多余锡膏,在PCB焊盘上留下与模板一样厚的锡膏。
●常见有两种刮板类型:橡胶或聚氨酯(polyurethane)刮板和金属刮板。
●金属刮板由不锈钢或黄铜制成,具有平的刀片形状,使用的印刷角度为30~55°。
使用较高的压力时,它不会从开孔中挖出锡膏,还因为是金属的,它们不象橡胶刮板那样容易磨损,因此不需要锋利。
它们比橡胶刮板成本贵得多,并可能引起模板磨损。
橡胶刮板,使用70-90橡胶硬度计(durometer)硬度的刮板。
当使用过高的压力时,渗入到模板底部的锡膏可能造成锡桥,要求频繁的底部抹擦。
简述锡膏的丝网印刷工艺锡膏的丝网印刷工艺是一种电子制造过程中常见的印刷工艺,用于在电路板上印刷导电性锡膏。
锡膏的丝网印刷工艺主要包括材料准备、丝网制作、印刷过程和后处理等环节。
首先,进行锡膏的材料准备。
锡膏是一种半固体的导电性材料,由颗粒状金属锡、流通剂和助焊剂等组成。
在使用之前,需要将锡膏进行加热处理,使其变得更加流动,方便印刷过程中的流动性。
然后,进行丝网的制作。
丝网是锡膏印刷的重要工具,它是由金属丝经过特定工艺制成的网状结构。
在制作丝网时,首先需要选择适当的丝网材料和丝网网目,根据实际需求选择不同的丝网孔径。
然后,通过丝网印刷机将锡膏均匀地压在丝网上进行印刷,形成膏墨层。
最后,将丝网进行框架固定,以保证印刷过程中的稳定性。
接下来,是印刷过程。
在印刷过程中,首先需要将待印制的电路板放置在丝网印刷机的工作台上。
然后,将已经预热的锡膏倒入丝网印刷机的锡膏储存器中,通过刮刀或匹配具将锡膏均匀地推向丝网上。
在刮刀的作用下,锡膏从丝网的开口处通过挤压进入到丝网网孔中,并被印制在电路板的指定位置上。
同时,丝网印刷机也可根据需要进行多次印刷,以增加锡膏的厚度。
完成印刷后,将电路板从丝网印刷机上取下,进行下一步处理。
最后,进行后处理。
锡膏印刷完成后,需要对印刷好的锡膏进行后处理,以保证印刷效果和印制的质量。
首先,需要对印刷好的电路板进行一段时间的干燥,使锡膏固化。
然后,可以进行一些其他的处理,如清洗、检查、热处理等。
清洗主要是用溶剂将板上的多余锡膏清除掉,以使电路板上的锡膏层变得更加平整和光滑。
检查主要是对印刷好的锡膏进行质量检查,检查是否存在刮刀痕迹、偏位现象等缺陷。
热处理主要是利用高温将锡膏进行熔化和重分布,以获得理想的焊接性能。
总结起来,锡膏的丝网印刷工艺是一种常见的电子制造过程中的印刷工艺,它通过将熔化的锡膏通过丝网印刷机印刷在电路板上,实现对电路板的印刷和连接。
这种工艺简单、高效,能够广泛应用于电子制造领域,提高生产效率和产品质量。
锡膏印刷工艺 Document number:PBGCG-0857-BTDO-0089-PTT1998锡膏印刷工艺在表面贴装装配的回流焊接中,锡膏用于表面贴装组件的引脚或端子与焊盘之间的连接。
有许多变量,如锡膏、丝印机、锡膏应用方法和印刷工艺过程。
在印刷锡膏的过程中,基板放在工作台上,机械地或真空夹紧定位,用定位销或视觉来对准。
或者丝网(screen)或者模板(stencil)用于锡膏印刷。
本文将着重讨论几个关键的锡膏印刷问题,如模板设计和印刷工艺过程。
印刷工艺过程与设备在锡膏印刷过程中,印刷机是达到所希望的印刷品质的关键。
今天可购买到的丝印机分为两种主要类型:实验室与生产。
每个类型有进一步的分类,因为每个公司希望从实验室与生产类型的印刷机得到不同的性能水平。
例如,一个公司的研究与开发部门(R&D)使用实验室类型制作产品原型,而生产则会用另一种类型。
还有,生产要求可能变化很大,取决于产量。
因为激光切割设备是不可能分类的,最好是选择与所希望的应用相适应的丝印机。
在手工或半自动印刷机中,锡膏是手工地放在模板/丝网上,这时印刷刮板(squeegee)处于模板的另一端。
在自动印刷机中,锡膏是自动分配的。
在印刷过程中,印刷刮板向下压在模板上,使模板底面接触到电路板顶面。
当刮板走过所腐蚀的整个图形区域长度时,锡膏通过模板/丝网上的开孔印刷到焊盘上。
在锡膏已经沉积之后,丝网在刮板之后马上脱开(snap off),回到原地。
这个间隔或脱开距离是设备设计所定的,大约"~"。
脱开距离与刮板压力是两个达到良好印刷品质的与设备有关的重要变量。
如果没有脱开,这个过程叫接触(on-contact)印刷。
当使用全金属模板和刮刀时,使用接触印刷。
非接触(off-contact)印刷用于柔性的金属丝网。
刮板(squeegee)类型刮板的磨损、压力和硬度决定印刷质量,应该仔细监测。
对可接受的印刷品质,刮板边缘应该锋利和直线。
书山有路勤为径;学海无涯苦作舟
SMT錫膏印刷技术指南(下)
分离印刷
高密度模板印刷
间隙式印刷被用在高密度模板印刷或丝网印刷上。
间隙值设定是指
在待机状态下,刮刀未接触模板/丝网前,模板/丝网到被印刷基板表面的
距离。
这一工艺允许模板或丝网轧过基板并剥离,同时产生一致的锡膏脱
模率。
对于高密度印刷,如果使用接触式印刷,由于黏着力的影响,使得
模板或丝网的分离在边缘和中心会有不同。
模板设计
有些情况下,当一位操作人员想把两个图形放在一个模板上,产生
的问题是,图形间应该相隔多远呢?
通常的对于拖曳片式刮刀印刷来说,图形分开至少要达到3英寸,
如果还允许一点点印刷距离过调,那幺这个距离就应该增大到4英寸
(100mm)。
对于尺寸是29英寸乘以29英寸的模板来说,那幺基板的最大
宽度尺寸要限制在不大于6英寸(150mm)。
当使用MPM公司的Rheometric 挤压式密闭刮刀头来印刷时,图形间的间距就可以缩小到0.75英寸
(19mm),并且板的总宽度将增加到8.9英寸(226mm)。
针对高效的印刷结果,所需最小钢片的尺寸是变化的。
当使用拖曳
专注下一代成长,为了孩子。

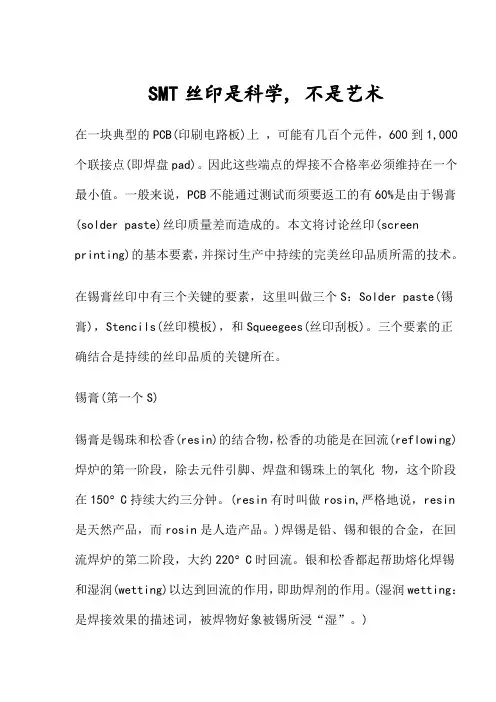

SMT丝印是科学, 不是艺术在一块典型的PCB(印刷电路板)上,可能有几百个元件,600到1,000个联接点(即焊盘pad)。
因此这些端点的焊接不合格率必须维持在一个最小值。
一般来说,PCB不能通过测试而须要返工的有60%是由于锡膏(solder paste)丝印质量差而造成的。
本文将讨论丝印(screen printing)的基本要素,并探讨生产中持续的完美丝印品质所需的技术。
在锡膏丝印中有三个关键的要素,这里叫做三个S:Solder paste(锡膏),Stencils(丝印模板),和Squeegees(丝印刮板)。
三个要素的正确结合是持续的丝印品质的关键所在。
锡膏(第一个S)锡膏是锡珠和松香(resin)的结合物,松香的功能是在回流(reflowing)焊炉的第一阶段,除去元件引脚、焊盘和锡珠上的氧化物,这个阶段在150︒ C持续大约三分钟。
(resin有时叫做rosin,严格地说,resin 是天然产品,而rosin是人造产品。
)焊锡是铅、锡和银的合金,在回流焊炉的第二阶段,大约220︒ C时回流。
银和松香都起帮助熔化焊锡和湿润(wetting)以达到回流的作用,即助焊剂的作用。
(湿润wetting:是焊接效果的描述词,被焊物好象被锡所浸“湿”。
)球状的焊锡颗粒制造成各种混合尺寸,然后筛选、分级,锡膏是按照锡珠的大小来分级的,如下:2型:75~53μm3型:53~38μm4型:38~25μm(μ = micron = 0.001mm )三球定律三球定律给生产提供了一个选择丝印模板的简单公式,锡膏中锡珠的大小必须与丝印模板相匹配,如下所述:经验公式:•至少有三个最大直径的锡珠能垂直地排在丝印模板的厚度方向上。
•至少有三个最大直径的锡珠能水平地排在丝印模板的最小孔的宽度方向上。
如图中所示为丝印模板及锡珠的截面图:计算略为复杂,因为锡珠是用M制micron(μ)来度量,而丝印模板厚度的工业规范是美国的专用单位thou!(1μm=1x10-3mm,1thou=1x10-3inches,25μm≈1thou.)丝印孔的尺寸是由元件引脚间隔(pitch)决定的,焊盘的尺寸一般是引脚间隔的一半。
SMT 锡膏印刷技术引言表面贴装技术(Surface Mount Technology,简称SMT)作为电子制造中的一种重要工艺,已经逐渐取代了传统的插件式组装。
在SMT工艺中,SMT锡膏印刷是一个非常关键的步骤,它直接影响到后续焊接的质量和可靠性。
本文将详细介绍SMT锡膏印刷技术的原理、工艺参数和常见问题解决方法。
SMT 锡膏印刷技术原理SMT 锡膏印刷技术是将焊接所需的金属锡膏,通过模板印刷的方式施加在PCB(Printed Circuit Board)的焊盘上。
主要包括膏料的选择、印刷工艺的确定、印刷设备的选择和模板设计等环节。
1. 锡膏的选择选择适合的 SMT 锡膏对于印刷质量至关重要。
常见的SMT锡膏有无铅锡膏和有铅锡膏两种。
无铅锡膏因其环保性能得到广泛应用,而有铅锡膏因其焊接性能较好,在某些特殊应用场景中仍然有一定的市场份额。
2. 印刷工艺的确定印刷工艺参数对于保证印刷质量和减少缺陷非常重要。
工艺参数包括刮刀压力、刮刀速度、刮刀角度、膏料厚度和PCB的表面平整度等。
在确定印刷参数时,需要充分考虑锡膏的流变学性质、模板孔洞的尺寸和刮刀的材质等因素。
3. 印刷设备的选择印刷设备的选择应根据生产规模和产品要求进行。
常见的印刷设备有半自动印刷机和全自动印刷机。
在大批量生产的场景中,全自动印刷机可以提高生产效率和一致性。
4. 模板设计模板设计直接关系到锡膏印刷的质量和可靠性。
模板的孔洞尺寸、形状和位置需要根据组装要求进行设计。
此外,模板的材质和表面涂层也会对印刷质量产生影响。
SMT 锡膏印刷技术常见问题及解决方法1. 锡膏残留锡膏印刷过程中,如果锡膏没有完全填充焊盘,可能会导致残留现象。
这会影响后续的焊接质量和可靠性。
解决方法包括增加刮刀压力、调整刮刀角度、选择适当的膏料厚度和改进模板设计等。
2. 锡膏泛油锡膏印刷后,可能会出现锡膏泛油的现象。
这会导致焊盘的短路和电气性能问题。
解决方法包括减小膏料厚度、调整刮刀速度和选择适当的锡膏粘度等。
焊锡膏的丝网印制丝网印制较模板印制的优点是其成本较低,而且它可以印制较大的区域,其缺点是印制的精度有限且覆层的厚度有限。
在丝网印制工艺中,焊锡膏在网眼上滚过,电路板上在丝网网眼附近不需要焊锡膏的地方应涂有一层药膜。
丝网可能是不锈钢的、经过金属处理的聚酯、聚酯或尼龙,将丝网在坚硬的金属框(多为铝)上拉紧,然后将这个金属框置于丝网印制设备框架的上面。
刮刀推动焊锡膏通过网眼上面的孔洞,同时紧压丝网以使焊锡膏与电路板相接触,刮刀通过以后,丝网弹回离开电路板,此时电路板上在丝网的开口处就会留下焊锡膏,焊锡膏中分离的粒子流到一起形成一层均匀的覆膜。
丝网印制技术需要高超的技术和训练有素的操作人员,以保证焊锡膏相对于布置位置的位移小于0.15mm。
1.丝网织物的分类除了根据所采用的丝网织物材料来分类以外,还可以根据丝网网眼的数目来分类,也就是根据每厘米的丝线(开口)数目来分类,例如55-T 表示每厘米含有55 条丝网印制织物,或者说相当于每英寸含有140 条丝网印制织物。
丝网所使用的材料包括:1)不锈钢:它的使用寿命较长,且提供极好的规定对准度和焊锡膏流动,可以避免静态电荷的积累,所需的架空高度也较低。
2) 用金属处理的聚醋:它具有较高的抗磨耐蚀性,允许良好的焊锡膏流动,金属表面可以防止静态电荷的积累。
3) 聚酯:它比不锈钢具有更好的弹性而且便宜,如果电路板焊接不平整就更需要弹性大的丝网材料。
4) 尼龙:它具有极好的弹性。
构成网眼的丝线每厘米应当大约有30 根,丝线之间的距离最小应当是焊锡膏中最大焊锡粒子直径的三倍,表13-3 给出了一些用于焊锡膏印制织物的选择。
只有使用坚硬的框架才能获得所需的网眼张力以进行精确的印制,铝是丝网印制框架最常用的金属。
人们很少使用钢制框架,因为它们容易生锈,而且对于同样尺寸的框架来讲,不锈钢框架的重量几乎是铝的三倍。
但是,人们有时也必须考虑铝的线性热膨胀系数高达不锈钢的两倍这一事实。
SMT印刷技术-如何做好锡膏的印刷(1)如何作好焊膏的印刷摘要:焊膏印刷是 SMT 生产中的关键工序,影响 PCB 组装板的焊接质量。
本文介绍焊膏印刷工艺中影响印刷质量的诸多因素,对其形成原因和机理作出分析,并针对这些要素提供了解决方案。
随着元件封装的飞速发展,越来越多的 PBGA 、 CBGA 、 CCGA 、 QFN 、 0201 、 01005 阻容元件等得到广泛运用,表面贴装技术亦随之快速发展,在其生产过程中,焊膏印刷对于整个生产过程的影响和作用越来越受到工程师们的重视。
在行业中企业也都广泛认同要获得的好的焊接,质量上长期可靠的产品,首先要重视的就是焊膏的印刷。
生产中不但要掌握和运用焊膏印刷技术,并且要求能分析其中产生问题的原因,并将改进措施运用回生产实践中。
1 焊膏的因素焊膏比单纯的锡铅合金复杂得多,主要成分如下:焊料合金颗粒、助焊剂、流变性调节剂、粘度控制剂、溶剂等。
确实掌握相关因素,选择不同类型的焊膏;同时还要选择产品制程工艺完善、质量稳定的大厂。
通常选择焊膏时要注意以下因素:1.1 焊膏的黏度 (Viscosity)焊膏的黏度是影响印刷性能的最重要因素,黏度太大,焊膏不易穿过模板的开孔,印出的线条残缺不全,黏度太低,容易流淌和塌边,影响?∷⒌姆直媪拖咛醯钠秸浴?焊膏黏度可以用精确黏度仪进行测量,实际工作中企业如果采购的是进口?父啵绞鄙笨梢圆捎眉虻サ姆椒ㄎざ茸鞫ㄐ耘卸希河霉蔚短羝鸷父啵词欠袷锹鸲温湎拢锏金ざ仁手小M保颐且踩衔购父嗝看问褂枚加泻芎玫酿ざ忍匦裕枰龅揭韵录傅悖?( 1 )从0 ℃ 回复到室温的过程,密封和时间一定要保证 ;( 2 )搅拌最好使用专用的搅拌器;( 3 )生产量小,焊膏存在反复使用的情况,需要制定严格的规范,规范外的焊膏一定要严格停止使用。
1.2 焊膏的粘性 (Tackiness)焊膏的粘性不够 , 印刷时焊膏在模板上不会滚动 , 其直接后果是焊膏不能全部填满模板开孔 , 造成焊膏沉积量不足。
书山有路勤为径;学海无涯苦作舟
SMT錫膏印刷技术指南(上)
提升技术和技巧来完成高质量印刷的重要性不能被过分夸大。
下面列出并进行讨论的一些技术上的问题,是决定印刷工艺质量的主要因素:
●优化模板印刷工艺的策略
●焊膏印刷速度
●刮刀和封闭印刷头技术
●通孔器件印刷
●何时以及怎幺使用橡胶刮刀,以及正确硬度的选择
●有效地利用下止点和间隙式印刷
●针对高效印刷的适用的网板设计技巧
●详述检查系统和它们的工作方式
近距离观察印刷工艺
工艺优化
模板印刷工艺优化的一个方法是,当发生焊膏应用问题时及时地进
行改正。
假设在线检测不是被设计用来检查每一块板子上的每一个焊盘的情况下,必需有一些方法来决定怎样编排检查系统从而得以利用关键器件和区域作为数据模型来使用。
这些检查模型将被移植到在任一特定生产中被加工的所有板上的所有器件上。
专注下一代成长,为了孩子。
锡膏印刷技术在表面贴装装配的回流焊接中,锡膏用于表面贴装元件的引脚或端子与焊盘之间的连接。
有许多变量,如锡膏、丝印机、锡膏应用方法和印刷工艺过程。
在印刷锡膏的过程中,基板放在工作台上,机械地或真空夹紧定位,用定位销或视觉来对准。
或者丝网(screen)或者模板(stencil)用于锡膏印刷。
本文将着重讨论几个关键的锡膏印刷问题,如模板设计和印刷工艺过程。
印刷工艺过程与设备在锡膏印刷过程中,印刷机是达到所希望的印刷品质的关键。
今天可购买到的丝印机分为两种主要类型:实验室与生产。
每个类型有进一步的分类,因为每个公司希望从实验室与生产类型的印刷机得到不同的性能水平。
例如,一个公司的研究与开发部门(R&D)使用实验室类型制作产品原型,而生产则会用另一种类型。
还有,生产要求可能变化很大,取决于产量。
因为激光切割设备是不可能分类的,最好是选择与所希望的应用相适应的丝印机。
在手工或半自动印刷机中,锡膏是手工地放在模板/丝网上,这时印刷刮板(squeegee)处于模板的另一端。
在自动印刷机中,锡膏是自动分配的。
在印刷过程中,印刷刮板向下压在模板上,使模板底面接触到电路板顶面。
当刮板走过所腐蚀的整个图形区域长度时,锡膏通过模板/丝网上的开孔印刷到焊盘上。
在锡膏已经沉积之后,丝网在刮板之后马上脱开(snap off),回到原地。
这个间隔或脱开距离是设备设计所定的,大约0.020"~0.040"。
脱开距离与刮板压力是两个达到良好印刷品质的与设备有关的重要变量。
如果没有脱开,这个过程叫接触(on-contact)印刷。
当使用全金属模板和刮刀时,使用接触印刷。
非接触(off-contact)印刷用于柔性的金属丝网。
刮板(squeegee)类型刮板的磨损、压力和硬度决定印刷质量,应该仔细监测。
对可接受的印刷品质,刮板边缘应该锋利和直线。
刮板压力低造成遗漏和粗糙的边缘,而刮板压力高或很软的刮板将引起斑点状的(smeared)印刷,甚至可能损坏刮板和模板或丝网。
