铝及铝合金焊接施工工艺标准１适用范围本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。
2 施工准备２。
１铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。
下列文件中的条款通过本标准的引用而成为本标准的条款,凡是不注日期的引用文件其最新版本适用于本标准《铝及铝合金轧制板材》ﻩﻩﻩﻩﻩﻩﻩGB/T-３88０-1997《铝及铝合金热挤压管》第一部分:无缝圆管ﻩﻩGB／T4４3７.1-２000ﻩ《铝及铝合金拉（轧）制无缝管》ﻩﻩﻩGＢ／T6893－20０0ﻩ《铝及铝合金焊丝》ﻩﻩﻩGB／T１08５８ﻩ《铝及铝合金焊接管》ﻩﻩﻩﻩﻩﻩＧB/T105７1《铝制焊接容器》ﻩﻩﻩﻩﻩＪＢ/T4７34-20０22.2 材料2.2．１一般规定工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝,母材和焊丝应妥善保管,防止损伤、污染和腐蚀。
当选用国外材料时,其使用范围应符合相应标准的规定，并应有该材料的质量证明书。
2。
２.2 母材2。
2.2.1 工程选用的母材应符合现行的国家标准规定.2。
2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明.2.２。
２。
3 施工单位对设备、容器和管道的材料的代用,必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。
2.2.2。
4 损伤和锈蚀严重的母材不得在工程中使用.2.2．３焊接材料2.2.3。
1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》ＧB／Ｔ108５8的规定。
２．2。
3．2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素,并应符合下列规定。
(１)焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。
（2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。
（3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。
(４)异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝2。
浅析冷箱铝合金管道的焊接摘要：空分冷箱内铝合金管道对接接头的焊接质量决定了冷箱及设备的安全运行，本文结合空分铝合金管道焊接中常见的缺陷特点，简述铝合金管道焊接缺陷的产生和预防措施，编制合理的焊接工艺，介绍铝合金管道焊接过程中注意的事项、常见的焊接缺陷和工艺方法。
关键词：铝合金管道焊接缺陷焊接工艺前言：空分冷箱是超低温设备（约-196℃），冷箱内需要大量铝合金管道安装及焊接，由于铝合金管道组对结构复杂，对焊接工作造成一定的难度。
因此，应该在工作中寻找更好的焊接及工艺方法。
一、铝合金管道铝合金材料在现在工业中应用十分广泛，尤其在空分冷箱分离装置中，它是一种较常用的工艺管材。
由于铝合金材料本身的特点以及空分装置生产工艺的特殊性。
使其在脱脂加工，组装、焊接，探伤等工艺和要求与一般碳钢材料不同。
铝合金材料特性：铝合金管主要化学成份：含Mg为2.0﹪-2.8﹪，含Mn为0.4﹪-1.5﹪，其余为Al。
机械性能：在热轧状态下，其抗拉强度不小于226Mpa,熔点均为650℃，熔化时无颜色变化。
铝是银白色的轻金属，具有良好的塑性、较高的导电性和导热性，同时还具有抗氧化和抗介质腐蚀的能力。
铝比钢的比热大两倍，导热性能约大三倍，即升高同样的温度需要的热量较多，而散失热量较快。
铝极易氧化产生难熔的三氧化二铝薄膜，在焊缝中容易产生夹杂物，从而破坏金属的连续性和均匀性，降低机械性能和耐蚀性。
因此，铝合金管道焊接与其他材质相比，具有特殊性和难控制性，焊接操作难于掌握。
二、焊接缺陷及特点合金管道焊接常见的缺陷有气孔、未焊透、裂纹、内凹、烧损。
1、气孔铝及铝合金的焊接气孔主要是氢气孔。
铝在液态时能大量吸收和溶解氢，在熔融状态下溶解度为0．0069ml／g，而高温凝固状态下为0．00036ml／g，前后相差近20倍。
铝的导热系数很大，在相同焊接工艺条件下，其冷却速度为钢的4-7倍，使金属结晶加快，焊接熔池在快速冷却过程中，氢的溶解度急剧下降，此时析出大量过饱和气体，氢气来不及选出在焊缝金属中形成气孔。
GB50236-97 现场设备、工业管道焊接工程施工及验收规范1 总则1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。
1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。
1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
1.0.5 焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
2 通用规定2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.0.2 焊接人员及其职责应符合下列规定：2.0.2.1 焊接技术人员应由中专及以上专业学历, 有1 年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
2.0.2.2 焊接质检人员应由相当于中专及以上文化水平, 有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制, 负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。
2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任, 并应按考核合格项目及权限, 从事烛接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验, 评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
2.0.2.4 焊工必须按本规范第5章的规定进行考试，合格后方可xx 施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。

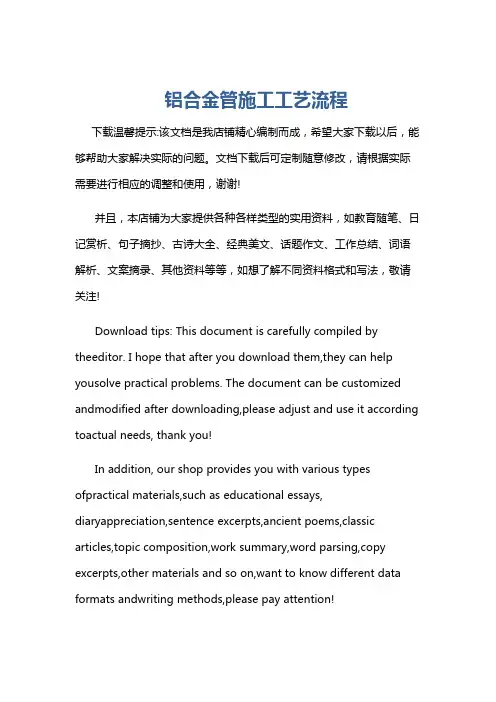

铝合金管施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
