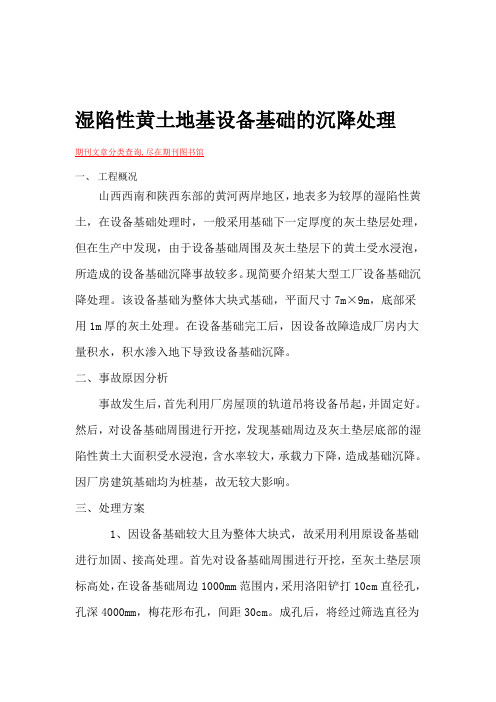

湿陷性黄土地基设备基础的沉降处理期刊文章分类查询,尽在期刊图书馆一、工程概况山西西南和陕西东部的黄河两岸地区，地表多为较厚的湿陷性黄土，在设备基础处理时，一般采用基础下一定厚度的灰土垫层处理，但在生产中发现，由于设备基础周围及灰土垫层下的黄土受水浸泡，所造成的设备基础沉降事故较多。
现简要介绍某大型工厂设备基础沉降处理。
该设备基础为整体大块式基础，平面尺寸7m×9m，底部采用1m厚的灰土处理。
在设备基础完工后，因设备故障造成厂房内大量积水，积水渗入地下导致设备基础沉降。
二、事故原因分析事故发生后，首先利用厂房屋顶的轨道吊将设备吊起，并固定好。
然后，对设备基础周围进行开挖，发现基础周边及灰土垫层底部的湿陷性黄土大面积受水浸泡，含水率较大，承载力下降，造成基础沉降。
因厂房建筑基础均为桩基，故无较大影响。
三、处理方案1、因设备基础较大且为整体大块式，故采用利用原设备基础进行加固、接高处理。
首先对设备基础周围进行开挖，至灰土垫层顶标高处，在设备基础周边1000mm范围内，采用洛阳铲打10cm直径孔，孔深4000mm，梅花形布孔，间距30cm。
成孔后，将经过筛选直径为2～4cm生石灰块与干细沙混合灌入孔内并顶压实，同时采用30度和45度水平角打斜孔，对基础底部进行同样的处理。
处理后，通过观测，待基础无沉降且基础的土壤含水率低于正常值，再进行下一步的处理。
2、人工挖孔扩底灌注桩加固支撑。
为避免设备基础再次发生沉降，在基础底板下方增加6根直径800mm的人工挖孔桩，下设直径为1800mm扩大头，深度为穿过湿陷性黄土进入原土层，桩长大约6m。
为了保证挖孔安全，每成孔1米做一节钢筋混凝土护壁。
成孔后安装钢筋笼，浇筑早强混凝土，混凝土强度等级为C30，浇筑砼时应采用窜筒，使砼下落高度不能大于2m，砼浇筑至设备基础底板时，应超灌20cm高，保证设备基础底板支撑在桩体上3、注浆。
待设备基础加固稳定后，对设备基础下方不实部分进行压力注浆。

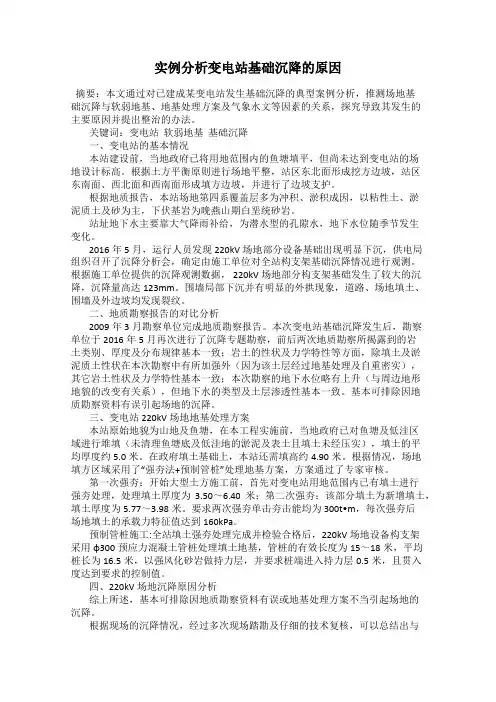

实例分析变电站基础沉降的原因摘要：本文通过对已建成某变电站发生基础沉降的典型案例分析，推测场地基础沉降与软弱地基、地基处理方案及气象水文等因素的关系，探究导致其发生的主要原因并提出整治的办法。
关键词：变电站软弱地基基础沉降一、变电站的基本情况本站建设前，当地政府已将用地范围内的鱼塘填平，但尚未达到变电站的场地设计标高。
根据土方平衡原则进行场地平整，站区东北面形成挖方边坡，站区东南面、西北面和西南面形成填方边坡，并进行了边坡支护。
根据地质报告，本站场地第四系覆盖层多为冲积、淤积成因，以粘性土、淤泥质土及砂为主，下伏基岩为晚燕山期白垩统砂岩。
站址地下水主要靠大气降雨补给，为潜水型的孔隙水，地下水位随季节发生变化。
2016年5月，运行人员发现220kV场地部分设备基础出现明显下沉，供电局组织召开了沉降分析会，确定由施工单位对全站构支架基础沉降情况进行观测。
根据施工单位提供的沉降观测数据， 220kV场地部分构支架基础发生了较大的沉降，沉降量高达123mm。
围墙局部下沉并有明显的外拱现象，道路、场地填土、围墙及外边坡均发现裂纹。
二、地质勘察报告的对比分析2009年3月勘察单位完成地质勘察报告。
本次变电站基础沉降发生后，勘察单位于2016年5月再次进行了沉降专题勘察，前后两次地质勘察所揭露到的岩土类别、厚度及分布规律基本一致；岩土的性状及力学特性等方面，除填土及淤泥质土性状在本次勘察中有所加强外（因为该土层经过地基处理及自重密实），其它岩土性状及力学特性基本一致；本次勘察的地下水位略有上升（与周边地形地貌的改变有关系），但地下水的类型及土层渗透性基本一致。
基本可排除因地质勘察资料有误引起场地的沉降。
三、变电站220kV场地地基处理方案本站原始地貌为山地及鱼塘，在本工程实施前，当地政府已对鱼塘及低洼区域进行堆填（未清理鱼塘底及低洼地的淤泥及表土且填土未经压实），填土的平均厚度约5.0米。
在政府填土基础上，本站还需填高约4.90米。
地基不均匀沉降的原因与预防措施建筑物一般总会产生一定的沉降，软弱地基上的建筑物更容易产生不均匀沉降。
过大的不均匀沉降易使上部结构开裂与破坏，造成建筑物各处渗水、下水道堵塞不畅等，严重影响建筑物的使用。
对于多层砌体结构，由于砌体的抗拉、抗剪强度较低，在地基沉降时，很易在墙体上产生斜裂缝或踏步式裂缝，窗洞的四角部位尤其厉害。
引起地基不均匀沉降的原因：首先是地质勘察报告的准确性差、真实性不高。
实际施工中，有些工程不进行地质勘察盲目施工;有的勘察不按规定进行，如钻探中布孔不准确或孔深不到位;有的抄袭相邻建筑物的资料等，都会给设计人员造成分析、判断或设计错误，使建筑物可能产生沉降或不均匀沉降，甚至发生结构破坏。
其次是设计方面存在问题。
建筑物长度太长;建筑体型比较复杂凹凸转角多;未在适当部位设置沉降缝;基础及建筑物整体刚度不足;建筑物层高相差大所受荷载差异大;地基土的压缩性显著不同、地基处理方法不同;以及设计方面的错误等都会引起建筑物产生过大的不均匀沉降。
最后是施工方面存在问题。
没有认真进行验槽;基础施工前扰动了地基土;在已建成的建筑物周围推放大量的建筑材料或土方;对于砖砌体结构，砌筑质量不满足要求，砂浆强度低、灰缝不饱满、砌砖组砌不当、通缝多、拉结筋不按规定设置等，也会引起建筑物建成后产生不均匀沉降。
针对以上问题，防止地基产生不均匀沉降的措施主要有：一、保证勘察报告的真实性和可靠性。
1. 建筑物体型应力求简单。
建筑物立面的高差不宜悬殊，所受荷载差异不宜太大;在平面上开头应力求简单，尽量避免凹凸转角，同时平面上的转折和弯曲也不宜过多，否则会使其整体性和抗变形能力降低。
另外，适当控制建筑物的长高比(建筑物在平面上的长度和从基底算起的高度之比)，其越小，整体刚度越好，调整不均匀沉降的能力越强，一般控制在2.5~3 之间。
对于砌体承重结构，为保证其整体刚度，应合理布置纵横墙。
纵横墙应尽量贯通，横隔墙的间距不宜过大，一般不大于建筑物宽度的 1.5 倍为宜。
塔吊沉降2公分近年来，塔吊事故频发，其中塔吊沉降是一个重要的安全隐患。
近日，某工地的一台塔吊发生了2公分的沉降，引起了广泛关注。
本文将对塔吊沉降现象进行分析，并提出应对和预防措施。
一、塔吊沉降现象介绍塔吊沉降是指塔吊在施工过程中，由于地基承载力不足、施工不当等原因，导致塔吊基础下沉的现象。
本次发生的2公分沉降，虽然幅度不大，但已对塔吊的安全稳定造成影响。
二、塔吊沉降原因分析1.地基承载力不足：施工前未对地基进行充分处理，如压实、换填等，导致地基承载力不均匀，无法满足塔吊的稳定需求。
2.施工不当：塔吊安装过程中，施工人员未严格按照安装说明书和施工方案操作，可能导致基础不均匀沉降。
3.土壤液化：在软土地基上施工，土壤液化现象可能导致塔吊基础下沉。
4.周围环境变化：如地下水位波动、附近施工等因素，可能影响塔吊基础稳定性。
三、应对塔吊沉降的措施1.强化地基处理：对施工地基进行充分压实、换填等处理，提高地基承载力。
2.严格按照安装说明书施工：安装过程中，遵循施工方案，确保塔吊基础均匀沉降。
3.实时监测：对塔吊沉降进行实时监测，发现异常及时采取措施。
4.提高基础混凝土强度：提高塔吊基础混凝土强度，增强基础抗沉降能力。
5.加强周围环境监测：密切关注周围环境变化，预防地基稳定性受到影响。
四、预防塔吊沉降的策略1.选址合理：选择地基条件较好的场地进行施工。
2.地基处理：对施工地基进行充分处理，确保承载力满足要求。
3.优化设计：根据工程实际情况，优化塔吊基础设计，提高稳定性。
4.严格施工管理：加强对施工现场的管理，确保施工质量。
5.定期检查：定期对塔吊进行检查，发现问题及时整改。
总之，塔吊沉降对施工现场的安全带来严重隐患，必须引起高度重视。

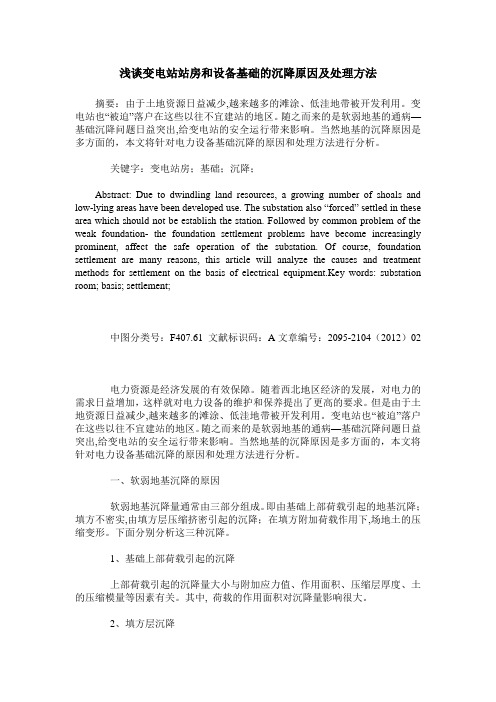

浅谈变电站站房和设备基础的沉降原因及处理方法摘要：由于土地资源日益减少,越来越多的滩涂、低洼地带被开发利用。
变电站也“被迫”落户在这些以往不宜建站的地区。
随之而来的是软弱地基的通病—基础沉降问题日益突出,给变电站的安全运行带来影响。
当然地基的沉降原因是多方面的，本文将针对电力设备基础沉降的原因和处理方法进行分析。
关键字：变电站房；基础；沉降；Abstract: Due to dwindling land resources, a growing number of shoals and low-lying areas have been developed use. The substation also “forced” settled in these area which should not be establish the station. Followed by common problem of the weak foundation- the foundation settlement problems have become increasingly prominent, affect the safe operation of the substation. Of course, foundation settlement are many reasons, this article will analyze the causes and treatment methods for settlement on the basis of electrical equipment.Key words: substation room; basis; settlement;中图分类号：F407.61 文献标识码：A文章编号：2095-2104（2012）02电力资源是经济发展的有效保障。

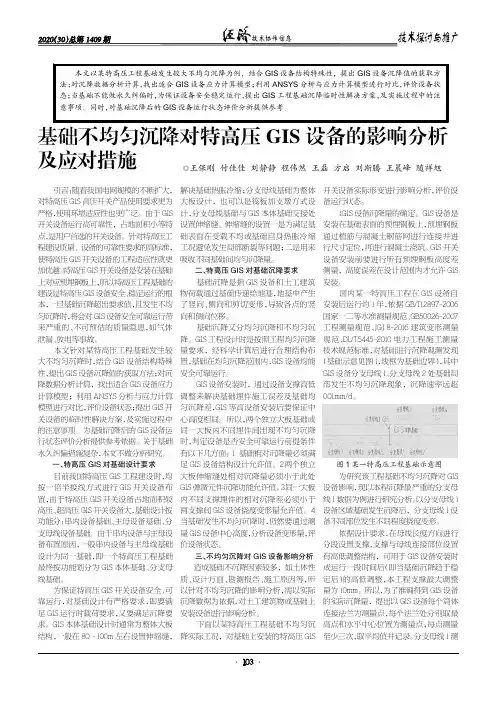

基础不均匀沉降对特高压GIS 设备的影响分析及应对措施◎王保刚付佳佳刘静静程伟然王磊方启刘斯腾王晨峰随祥旭引言：随着我国电网规模的不断扩大，对特高压GIS 高压开关产品使用要求更为严格，使用环境适应性也更广泛。
由于GIS开关设备运行高可靠性，占地面积小等特点，是用户首选的开关设备。
针对特高压工程建设质量、设备的可靠性要求的高标准，使特高压GIS 开关设备的工程适应性就更加优越。
特高压GIS 开关设备是安装在基础上对应预埋钢板上，所以特高压工程基础的建设是特高压GIS 设备安全、稳定运行的根本，一旦基础沉降超出要求值，且发生不均匀沉降时，将会对GIS 设备安全可靠运行带来严重的、不可预估的质量隐患，如气体泄漏、放电等事故。
本文针对某特高压工程基础发生较大不均匀沉降时，结合GIS 设备结构特殊性，提出GIS 设备沉降值的获取方法；对沉降数据分析计算，找出适合GIS 设备应力计算模型；利用ANSYS 分析与应力计算模型进行对比，评价设备状态；提出GIS 开关设备的临时性解决方案，及实施过程中的注意事项。
为基础沉降后的GIS 设备运行状态评价分析提供参考依据。
关于基础永久纠偏措施复杂，本文不做分析研究。
一、特高压GIS 对基础设计要求目前我国特高压GIS 工程建设时，均按一倍半接线方式进行GIS 开关设备布置，由于特高压GIS 开关设备占地面积较高压、超高压GIS 开关设备大，基础设计按功能分：串内设备基础、主母设备基础、分支母线设备基础。
由于串内设备与主母设备布置原因，一般串内设备与主母线基础设计为同一基础，即一个特高压工程基础最终按功能划分为GIS 本体基础、分支母线基础。
为保证特高压GIS 开关设备安全、可靠运行，对基础设计有严格要求，即要满足GIS 运行时载荷要求，又要满足沉降要求。
GIS 本体基础设计时通常为整体大板结构，一般在80～100m 左右设置伸缩缝，解决基础热胀冷缩；分支母线基础为整体大板设计，也可以是筏板加支墩方式设计，分支母线基础与GIS 本体基础交接处设置伸缩缝。

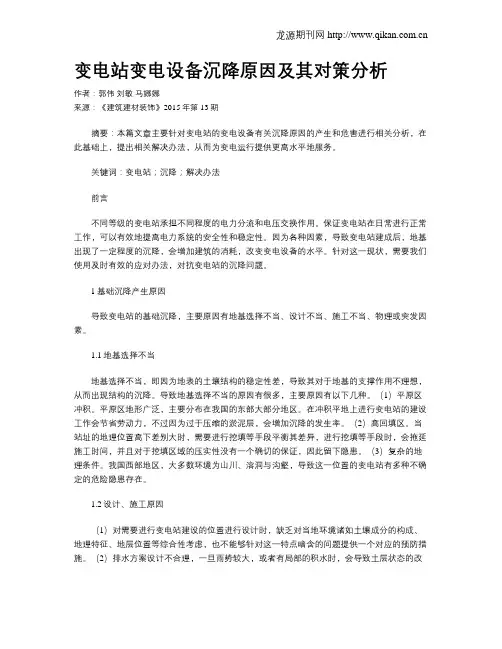

变电站变电设备沉降原因及其对策分析作者：郭伟刘敏马娜娜来源：《建筑建材装饰》2015年第13期摘要：本篇文章主要针对变电站的变电设备有关沉降原因的产生和危害进行相关分析，在此基础上，提出相关解决办法，从而为变电运行提供更高水平地服务。
关键词：变电站；沉降；解决办法前言不同等级的变电站承担不同程度的电力分流和电压交换作用。
保证变电站在日常进行正常工作，可以有效地提高电力系统的安全性和稳定性。
因为各种因素，导致变电站建成后，地基出现了一定程度的沉降，会增加建筑的消耗，改变变电设备的水平。
针对这一现状，需要我们使用及时有效的应对办法，对抗变电站的沉降问题。
1基础沉降产生原因导致变电站的基础沉降，主要原因有地基选择不当、设计不当、施工不当、物理或突发因素。
1.1地基选择不当地基选择不当，即因为地表的土壤结构的稳定性差，导致其对于地基的支撑作用不理想，从而出现结构的沉降。
导致地基选择不当的原因有很多，主要原因有以下几种。
（1）平原区冲积。
平原区地形广泛，主要分布在我国的东部大部分地区。
在冲积平地上进行变电站的建设工作会节省劳动力，不过因为过于压缩的淤泥层，会增加沉降的发生率。
（2）高回填区。
当站址的地理位置高下差别大时，需要进行挖填等手段平衡其差异，进行挖填等手段时，会拖延施工时间，并且对于挖填区域的压实性没有一个确切的保证，因此留下隐患。
（3）复杂的地理条件。
我国西部地区，大多数环境为山川、溶洞与沟壑，导致这一位置的变电站有多种不确定的危险隐患存在。
1.2设计、施工原因（1）对需要进行变电站建设的位置进行设计时，缺乏对当地环境诸如土壤成分的构成、地理特征、地层位置等综合性考虑，也不能够针对这一特点暗含的问题提供一个对应的预防措施。
（2）排水方案设计不合理，一旦雨势较大，或者有局部的积水时，会导致土层状态的改变，致使地面塌陷。
（3）换填程度不够。
当进行深度较大的回填时，如果不能够做好压实工作，很容易出现沉降。
地基基础沉降原因及处理方法综述地基基础沉降是指土地表面下沉的现象，主要是由于地下土壤的压实、水分变化、地下水位变化、地下工程施工等因素引起的。
地基基础沉降会给建筑物带来严重的损害，因此，对地基基础沉降的原因和处理方法进行综述至关重要。
1.土壤的压实：土壤在载荷的作用下会发生压实，导致地基下沉。
尤其是在填土地区，土壤的压实是主要原因之一2.水分变化：土壤中的水分的变化会导致地基基础沉降。
例如在地下水位下降或降雨等情况下，土壤会因为含水量的变化而产生沉降。
3.地下水位变化：地下水位的变化也是地基基础沉降的一个重要原因。
当地下水位下降时，土壤会因为水分流失而发生沉降。
4.地下工程施工：地下工程施工中的挖掘、回填等过程也会导致地基基础沉降。
特别是当地下工程施工不规范或没有采取合适的补偿措施时，地基基础沉降较为严重。
针对地基基础沉降问题，可以采取以下几种处理方法：1.预防措施：在规划和设计阶段，应根据地质勘探与土壤力学测试的结果，设计合理的地基基础，以减少沉降的可能性。
此外，还应合理选择填土材料，并采取预压和合理的加固措施，以减少土壤压实引起的沉降。
2.补偿措施：当地基基础发生沉降时，可以采取补偿措施来减少损害。
例如，在建造高层建筑时，可以采用隔震设备来减少地震引起的沉降。
3.补充土的加固：当地基基础发生沉降时，可以通过补充土和加固地基的方式来修复。
补充土的选择应根据地质勘探和土壤力学测试的结果，选择合适的土壤。
4.地基加固：地基加固是一种常用的处理方法。
可以采用加固桩、注浆等方式来增加地基的承载力和稳定性，减少地基基础沉降的发生。
地基基础沉降是一个复杂的问题，其原因和处理方法都需要根据具体情况进行分析和选择。
在实际工程中，应根据地质勘探和土壤力学测试的结果，结合工程需求和经济效益，合理选择处理方法，以确保建筑物的安全和稳定性。
不均匀沉降的原因及防治在现代及古代建筑物中有很多由于地基沉降造成坍塌，著名的比萨斜塔就是由于地基沉降而引起的。
是什么原因造成了地基沉降，我们又能采取什么措施来防治地基沉降？地基产生不均匀沉降的原因是多方面的，带给建筑物的影响很大的，对建筑物的破坏也是难以修复的。
引起地基不均匀沉降的原因：首先是地质勘察报告的准确性差、真实性不高。
实际施工中，有些工程不进行地质勘察盲目施工；有的勘察不按规定进行，如钻探中布孔不准确或孔深不到位；有的抄袭相邻建筑物的资料等，都会给设计人员造成分析、判断或设计错误，使建筑物可能产生沉降或不均匀沉降，甚至发生结构破坏。
其次是设计方面存在问题。
建筑物长度太长；建筑体型比较复杂凹凸转角多；未在适当部位设置沉降缝；基础及建筑物整体刚度不足；建筑物层高相差大所受荷载差异大；地基土的压缩性显著不同、地基处理方法不同；以及设计方面的错误等都会引起建筑物产生过大的不均匀沉降。
最后是施工方面存在问题。
没有认真进行验槽；基础施工前扰动了地基土；在已建成的建筑物周围推放大量的建筑材料或土方；对于砖砌体结构，砌筑质量不满足要求，砂浆强度低、灰缝不饱满、砌砖组砌不当、通缝多、拉结筋不按规定设置等，也会引起建筑物建成后产生不均匀沉降。
地基不均匀沉降会产生什么危害？在实际工程中，天然地基土具有一定的压缩性，因此，在自重应力和附加应力的作用下，地基将产生一定的沉降。
一般来说，地基产生均匀沉降，对建筑物本身影响不大，可以预留沉降标高加以解决。
但是由于地基软弱，土层厚度变化大，土层在水平方向软硬不一建筑物荷载相差较大或基础类型、尺寸的差异等原因，容易使地基产生过量的不均匀沉降，造成建筑物倾斜，引起上部结构产生附加应力或上部结构附加应力增加，当不均匀沉降超过建筑物承受的限度时，即造成墙体或楼面开裂等事故，甚至使整个结构严重倾斜，影响建筑使用，危及安全。
总体来说，不均匀沉降对工程的危害主要表现在两个方面：一是使上部结构产生过大附加应力，二是使建筑物底层层高减小，建筑物总高度减小。
第17卷第4期 土 工 基 础 Vol.17 No.4 2003年12月 Soil Eng. and Foundation Dec. 2003收稿日期：2003-04-03作者简介：王子辉，男，1967年生，1995年毕业于哈尔滨建筑大学结构工程专业，现为硕士，主要研究方向为地基处理和基坑工程。
某设备基础沉降原因分析及处理方法王子辉， 时向东， 邢纪波(烟台大学土木系， 山东 烟台 264005)摘 要： 对一设备基础沉降事故的原因进行分析，认为导致沉降的直接原因在于回填质量不符合设计要求，不能满足压实填土地基的要求。
根据现场地质情况，采用深层搅拌桩进行地基加固，形成复合地基，从而满足设备荷载对地基承载力的要求，达到加固、稳定的目的。
关键词： 压实填土地基， 回填土， 压实系数， 深层搅拌桩中图分类号： TU 471 文献标识码： B 文章编号： 1004-3152(2003)04-0041-03 当原始地面标高较低时，因建筑物地面标高的要求，常常先在原有场地上作一层回填土，再作基础和上部结构。
对于建筑物内的设备基础，当基底压力较小且无震动荷载时，一般以经过压实的回填土作为地基，回填土材料及压实系数由设计者提出要求，施工时应严格按设计要求进行分层夯填，但监理单位及施工单位认为设备荷载不大，未能按设计要求进行施工质量控制，结果往往产生重大损失。
本文通过介绍烟台开发区某污水处理站设备基础沉降原因的分析及处理措施，说明回填质量不容忽视。
1 工程概况烟台开发区某污水处理站设备基础在上部钢制罐体安装完毕后，采用水加载试运行，当水荷载接近设计最大荷载1200 kN 时，突然发生较大整体均匀沉降，试验人员随即排水，降低基础负荷，但 基础已出现较大沉降，沉降量达75 mm 。
该污水处理站所在天然场地平坦但地势较低，因室内标高要求在场地内均匀铺设后又夯实填土，填土厚度为 5 m ，设备基础就直接放置在回填土上，天然土层情况见表1。
表1 土层情况土层编号土层名称 土层厚度/ m 压缩模量 / MPa 承载力标准值/ kPa1 耕植土 0.4～0.72 粉质粘土及粉土1～25.0 110 3 粉质粘土及粉土 1.30～3.9010 100 4 粉质粘土 0.40～3.20 80 5 粉质粘土 1.0～4.5 5.5 95 6中细砂0.6～2.920270设计要求采用粘性土夯填，压实系数不小于0.95，设备基础为钢筋混凝土及双层双向配筋等厚平板，厚度为300 mm ，见图1。
图1 工程平面及场地剖面图(单位：mm)土 工 基 础 200342 2 沉降原因分析2.1 现场勘察基础整体均匀下沉，周围地面无隆起迹象。
设备基础完好，无因变形较大产生的裂缝。
由于回填早已完成，又无回填质量检测记录，现场初步对回填质量进行检验。
在室内地面下1.0 m 深度处的不同位置取6个土样，并在实验室作干容重、压缩模量实验。
回填土干容重为14.8、15.2、15.9、16.3、16.6和16.7 kN/m 3，土质不均匀，回填材料物理指标离散性较大。
2.2 计算分析2.2.1 天然土层沉降量计算设备基础的基底压力按最大荷载F = 1200 kN 计算，得P =212000.325555F G A ++××==×55.5 kN/m 2式中：G 为基础重量，计算天然土层在填土重量及基底压力P 作用下的压缩量，按文[1]第5.3.5条天然土层压缩量为0s 111s ()n i i i i i i ps z a z a E ψ−−==−∑z i ，1i z −应从原始地平算起；012p p p =+，1p 为单位面积回填土的重量标准值，2p 为设备基础的基底压力按角点法在原始地面上的附加压力标准值。
根据地质报告资料，经计算，s = 22 mm ，该数值远小于实际发生的沉降75 mm ，因此，可以说基础的实际沉降主要不是因天然土层的压缩引起的。
2.2.2 天然土层承载力验算对设备基础地基来说，天然土层是下卧土层，若下卧土层承载力很低，可产生整体剪切破坏。
以表1第2层(粉质粘土及粉土)作为下卧层进行承载力验算(因耕植土在回填前已用推土机基本排除)，第2层土的平均厚度为2 m ，承载力标准值为k f = 110 kPa ，按文[1]公式5.2.7验算，z cz p p +≤z fa d m (0.5)110z k f f r d η=+−=+1.018(50.5)××−=191 kPa文[1]中p z 是按应力扩散理论计算的，但在本工程中，因回填材料不均匀，回填土的压缩模量无法测定，所以，p z 按角点法计算，p z + p cz = 18×5+4×0.084×55.5= 108.6 kPa ＜f z = 191 kPa 因此，下卧层承载力满足要求。
2.3 综合分析通过对回填土的现场勘察以及计算分析，引起设备基础发生较大沉降的直接原因，可以排除天然土层的承载力不足和压缩变形较大的原因。
故问题可能出在回填材料压实未达到设计要求，由文[2] 表3.2.3可知，回填土承载力标准值可达到130 kPa ，符合设计要求的回填土，在本工程仅55.5 kPa 基底压力作用下，其压缩量也很小，基础的最终沉降量也很小，基础的最终沉降量显然不会达到75 mm 。
因此，可以判定设备基础发生较大沉降的直接原因是回填土质量没达到设计要求，使得压实填土地基承载力不能满足上部荷载要求。
3 地基处理措施根据工程实际情况，采用深层搅拌桩对设备基础下的地基土进行加固，深层搅拌桩穿过上部5个土层，以第6层中砂层为持力层，桩长12 m 。
深层搅拌直径D =1000 mm ，水泥掺量15%，水灰比0.55。
单桩竖向承载力标准值经计算，取单桩承载力标准值d k R = 558 kN 。
根据复合地基承载力标准值公式，有sp,k f =d p(1)kR m m A β+−s,k f ，取sp,k f =100 kPa式中：β为桩间天然地基土承载折减系数，取0.4；s,k f 为桩间天然地基土承载力标准值，按回填土取50 kPa(估计值)。
将已知数据代入上式，得面积置换率m = 0.116，桩的数量p3.85mAn A ==，取n = 4。
为提高地基加固效果，除在基础中心布置4根直径1000 mm 深层搅拌桩外，在基础外侧均匀布置16根直径500 mm 的深层搅拌桩，桩长12 m ，桩头标高至原基础底标高，平面布置见图2。
深层搅拌桩施工完毕后，又在原钢筋混凝土基础板上叠浇一层100 mm 厚C20混凝土，内配钢筋φ14 mm 双向钢筋网，间距200 mm ×200 mm 。
处理完毕28天后，重新往罐体加水，分级加载至1200 kN ，观测到的最大沉降为12 mm ，处理效果很好。
第4期 王子辉等：某设备基础沉降原因分析及处理方法43图2 深层搅拌桩平面布置图(单位：mm) 4 结语上述工程实例采用深层搅拌桩处理压实未达到要求的人工填土地基获得成功，说明施工单位要根据设计要求，认真准备填土材料，按规范对填土施工，不能为了缩短工期或降低施工成本而擅自改变填土材料或违反施工操作规程进行一次性回填等，影响回填土压实质量，造成意想不到的损失。
另外，监理单位在关键环节上应做到全程监理。
本工程事例的教训值得有关同志和部门深思。
参考文献[1] 中华人民共和国建设部，国家质量监督检验检疫总局. 建筑地基基础设计规范(GB50007-2002) [S]. 北京：中国建筑工业出版社，2002.[2]中国建筑科学研究院. 建筑地基处理技术规范(JGJ79-91) [S].北京：中国建筑工业出版社，1992.Analysis and Remedy for the Settlement of an Equipment Foundation Basedon the Compacted Fill GroundW ANG Zi-hui，SHI Xiang-dong，XING Ji-bo(Department of Civil Engineering，Yantai University， Yantai 264005， China)Abstract By analysizing the settlement of a equipment foundation，it is concluded that the quality of backfill did not fufill the design and the compacted fill ground demands. In light of the local geological condition，the deep mixing method was resorted to reinforce the backfill. The composite foundation can meet the loading capability required by the equipment，and the aim of reinforcement was achieved.Key words compacted fill ground，backfill，compaction coefficients，deep mixing pile(上接第23页)Application of Little Bored Grouting Pile in Soft Soil ImprovementCAO Bing1，QIU Chen2， ZHENG Jun-jie1(1. Huazhong University of Science and Technology，Wuhan 430074， China；2. Xiangfan Hwy. Adm.， Xiangfan 441000， China)Abstract In this paper，the engineering example that the little bored grouting piles are used in soft ground treatment of small structure was introduced. It was the first time application of this technique in highway construction in Hubei Province. Mechanism of little bored grouting pile，characteristics of project，design method，construction measures and their effectness are presented.Key words little bored grouting pile，composite foundation，ground treatment，design，construction。
