电磁阀选型公式

电磁阀流量计算公式
电磁阀流量计是一种常用的流量测量仪表，它利用电磁感应原理
来测量管道中的液体、气体等介质的流量。

电磁阀流量计广泛应用于
化工、石油、制药、食品等行业中。

下面介绍一下电磁阀流量计的计
算公式。

电磁阀流量计计算公式为：
Q=KV*ΔP
其中，Q是流量，KV是电磁阀的系数，ΔP是压力差。

电磁阀流量计的系数KV是根据流量特性、口径、工作状态等因素
而定，通常在选择电磁阀流量计时可以参考系数表来确定。

而压力差
ΔP则是指流体在管道中产生的压力差，通常由压力差计等仪表测量得到。

在计算电磁阀流量时需要注意一些问题，如：
1. 电磁阀流量计的口径应与管道的口径相对应，否则会产生误差。

2. 在实际操作中，由于介质变化、管道摩擦等因素的影响，电磁
阀流量计的系数KV也会发生变化，因此需要经常校准。

3. 在实际计算中，需要考虑到介质的密度、粘度等因素对流量的
影响。

以上就是关于电磁阀流量计的计算公式的介绍，希望能对相关行业的从业人员提供一些帮助和指导。

在应用电磁阀流量计时，需要严格按照使用说明进行操作，以确保性能和精度的稳定。

阀门选型计算公式(实用)引言本文档旨在提供实用的阀门选型计算公式，帮助工程师们在选择合适的阀门时能够进行简便的计算。

请注意，本文中的公式仅适用于常见的阀门选型情况，对于特殊案例可能需要进一步的分析和调整。

主要公式以下是常见阀门选型所使用的主要计算公式：流量公式流量公式用于计算阀门的理论流量。

`Q = C × A × √(2gh)`其中：- Q 为流量（m³/s）- C 为流量系数（无单位）- A 为阀门流通面积（m²）- g 为重力加速度（m/s²）- h 为液位高度（m）压力损失公式压力损失公式用于计算阀门在液流通过时的压力损失。

`ΔP = K × (Q/W)²`其中：- ΔP 为压力损失（Pa）- K 为压力损失系数（无单位）- Q 为流量（m³/s）- W 为液体的单位重量（N/m³）阀门大小计算阀门大小计算公式用于确定阀门的适当尺寸。

首先，根据流量公式计算理论流量 Q。

然后，根据阀门的流量系数和流通面积的关系，计算所需的流通面积。

其他因素在阀门选型时，除了上述公式之外，还需要考虑以下因素：- 工作温度和压力- 阀门材料- 流体性质- 系统需求和限制总结通过使用以上提供的实用的阀门选型计算公式，工程师们可以更轻松地进行阀门选型。

然而，请谨记在实际应用中，需要根据具体情况进行细致的分析和调整，以确保选取的阀门能够满足系统的需求。

以上为阀门选型计算公式的简要介绍，希望对您有所帮助。

电磁阀的计算选型电磁阀是电厂热工自动化中应用相当广泛的设备之一。

它可以用来控制一定压力下的某些工质在管道中的自动通断，成为特定的执行器，如锅炉的燃油快关阀、汽轮机组调速保安系统油路上的电磁滑阀、给水泵组密封水管路的切换阀以及采暖工程的热水阀等。

它还可以作为气动、液动回路自动切换或顺序控制的执行元件，它就成了该气动、液动执行器的电——气、电——液执行元件，这方面的应用更为普遍。

如主厂房锅炉的气动安全门、汽轮机组气动或液动的抽汽逆止门等都是由电磁阀控制通向操作装置的气路、液(水)路的通断来完成其开关动作的，辅助车间及其系统众多气动执行机构的自动控制也离不开电磁阀这一设备。

再如，过去在锅炉各段烟道压力的常规检测中也使用过电磁阀切换做到一台表计的多点测量。

可见，电磁阀在电厂热工测量、控制及保护联锁上都是一项基础元件设备，对电磁阀的关注熟悉、正确选用乃是热工自动化设计的一项基础工作。

基于此，本文着重讨论电磁阀在选型与控制上的一些问题，有些见解仅是笔者一家之言，期盼同仁指正。

1 电磁阀的结构原理及其分类1．1 电磁阀的结构原理电磁阀的结构并不复杂，它由两个基本功能单元组成，一是电磁线圈(电磁铁)和磁芯，另一是滑阀，即包含数个孔的阀体。

电磁线圈带电或失电时，磁芯的运动导致工质流体通过阀体或被切断。

上述用来在工艺管道中直接通断的作为特定执行器的电磁阀，电磁线圈带电时，磁芯直接开启常闭阀的孔或关闭常开阀的孔，阀门能从0(无压差)至其最大额定压力间开启或关闭。

而上述用来在气动、液动执行器充当执行元件的电磁阀，则要借助动力源(压缩空气、有压头的水或油等液体)来操作电磁阀上的先导孔和旁通孔。

电磁线圈带电时，磁芯开启先导孔，通过阀的出口消除膜片或活塞顶部的压力，且将其推离主孔，阀门得以开启。

电磁线圈失电时，先导孔关闭，动力源的压头通过旁通孑L 作用于膜片或活塞顶部而产生阀座力，阀门得以关闭。

这是因为受这些执行机构控制的工艺阀门一般口径都较大，要求执行机构接受动力源的压头也大(如DNl50及以上的气动隔膜阀、气动蝶阀的操作压力》0．5MPa)，则传递动力源的电磁阀的孑L 尺寸及工质流体压力势必也要大，只有将电磁线圈做大才足以开启电磁阀来传递执行机构所需的动力源。

液压电磁阀选型计算液压电磁阀是液压系统中的重要元件，其作用是控制液压系统中的流量、压力和方向等参数。

在液压系统中，电磁阀的选型十分重要，不仅关系到系统的稳定性和可靠性，还关系到系统的效率和成本。

因此，在液压系统设计中，液压电磁阀的选型计算是必不可少的一环。

液压电磁阀的选型计算主要涉及以下几个方面：一、流量计算液压电磁阀的流量计算是指在液压系统中，通过液压电磁阀的流通面积、开启时间等参数，计算出液压电磁阀的流量。

对于单向流动的液压电磁阀，其流量计算可按照下式进行：Q=SCVt，其中Q为流量，S 为流通面积，C为流量系数，Vt为开启时间。

二、压力计算液压电磁阀的压力计算是指在液压系统中，通过液压电磁阀的阀口压降、流通面积等参数，计算出液压电磁阀的压力。

对于液压电磁阀的压力计算，可按照下式进行：P=Q×R，其中P为压力，Q为流量，R 为液体阻力系数。

三、温度计算液压电磁阀的温度计算是指在液压系统中，通过液压电磁阀的工作时间、环境温度等参数，计算出液压电磁阀的温度。

对于液压电磁阀的温度计算，可按照下式进行：T=T0+P×Vt×t，其中T为液压电磁阀的温度，T0为环境温度，P为压力，Vt为开启时间，t为工作时间。

四、选型计算在以上三个方面的计算基础上，液压电磁阀的选型计算就可以进行了。

液压电磁阀的选型计算主要包括以下几个步骤：1. 根据液压系统中的流量和压力要求，确定液压电磁阀的流量和压力等级。

2. 根据液压电磁阀的流量和压力等级，确定液压电磁阀的型号、规格和品牌等。

3. 根据液压电磁阀的工作环境、使用寿命等参数，选择适合的材料和结构。

4. 根据液压电磁阀的选型计算结果，进行试验和验证，确保其满足系统的要求。

总之，液压电磁阀的选型计算是液压系统设计中的重要环节，需要对液压电磁阀的流量、压力、温度等参数进行精确计算，并结合系统的实际情况和使用要求，选择适合的液压电磁阀型号和规格。

真空吸盘电磁阀选型例题摘要：1.真空吸盘电磁阀的选型重要性2.选型真空吸盘电磁阀的考虑因素3.具体选型真空吸盘电磁阀的步骤4.真空吸盘电磁阀选型举例正文：真空吸盘电磁阀的选型在实际应用中具有重要性，因为它直接影响到设备的运行效果和安全性。

选型过程中需要考虑多种因素，以确保电磁阀能够满足设备的使用需求。

下面我们将详细介绍选型真空吸盘电磁阀的步骤，并举例说明。

首先，我们需要了解真空吸盘电磁阀的基本原理。

真空吸盘电磁阀通过控制真空泵或真空发生器的输出，实现对吸力的调节。

在选型过程中，需要考虑以下几个方面：1.吸力的计算：根据吸附物的重量和摩擦系数，计算所需的吸力。

通常情况下，吸力的大小可以通过公式F=a*S*P 计算，其中F 为所需的吸力，a 为摩擦系数，S 为吸盘的吸附面积，P 为真空压力。

2.电磁阀的选型：在确定吸力需求后，需要选择合适的电磁阀。

电磁阀的选型需要考虑以下几个方面：- 工作电压：根据设备电源的电压，选择合适电压范围的电磁阀。

- 工作温度：根据设备的工作环境温度，选择适合的温度范围的电磁阀。

- 流体介质：根据设备中流体的性质，选择适合的电磁阀材料和密封件。

- 控制方式：根据设备的自动化程度，选择合适的控制方式，例如手动控制、自动控制等。

3.选型步骤：- 了解设备的使用需求，包括吸力大小、工作环境、流体介质等。

- 根据使用需求，选择合适的电磁阀参数，如工作电压、工作温度、流体介质等。

- 对比多个电磁阀产品，根据性价比和可靠性选择最合适的产品。

举例：假设一个设备的吸力需求为100N，吸附面积为100 平方厘米，工作电压为DC24V，工作温度范围为-10℃ 至50℃，流体介质为水。

根据上述选型要求，可以选择SMC 的VT307V 型号电磁阀。

该电磁阀的工作电压为DC24V，工作温度范围为-10℃ 至50℃，采用防水密封件，适用于水介质。

同时，该电磁阀具有较高的可靠性和稳定性，能够满足设备的使用需求。

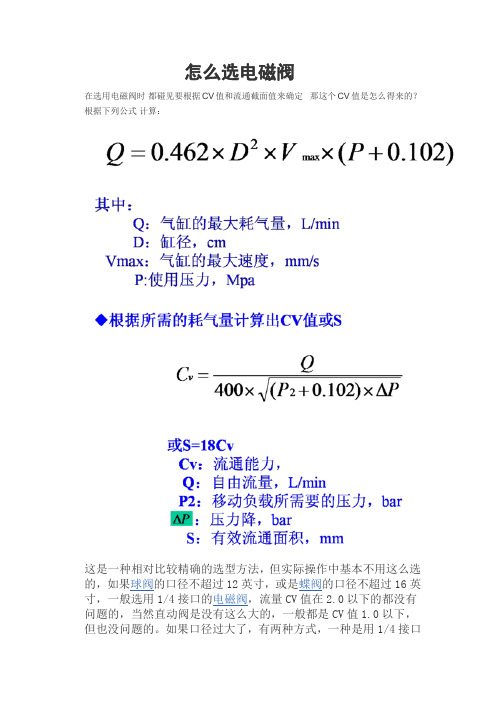

怎么选电磁阀
在选用电磁阀时都碰见要根据CV值和流通截面值来确定那这个CV值是怎么得来的？根据下列公式计算：
这是一种相对比较精确的选型方法，但实际操作中基本不用这么选的，如果球阀的口径不超过12英寸，或是蝶阀的口径不超过16英寸，一般选用1/4接口的电磁阀，流量CV值在2.0以下的都没有问题的，当然直动阀是没有这么大的，一般都是CV值1.0以下，但也没问题的。

如果口径过大了，有两种方式，一种是用1/4接口
的电磁阀，配上气控阀使用，或是改用1/2接口的电磁阀，如果再大的话。

可以用1/2接口的电磁阀配气控阀，这足以应用到各个行业了，除非是特殊阀门了，相应也会有特殊的电磁阀的。

电磁阀的选型和分类一、电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装）。

两位五通电磁阀具有1个进气孔（接进气气源）、1个正动作出气孔和1个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、1个正动作排气孔和1个反动作排气孔（安装消声器）。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。

线圈电压等级一般采用DC24V、AC220V 等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

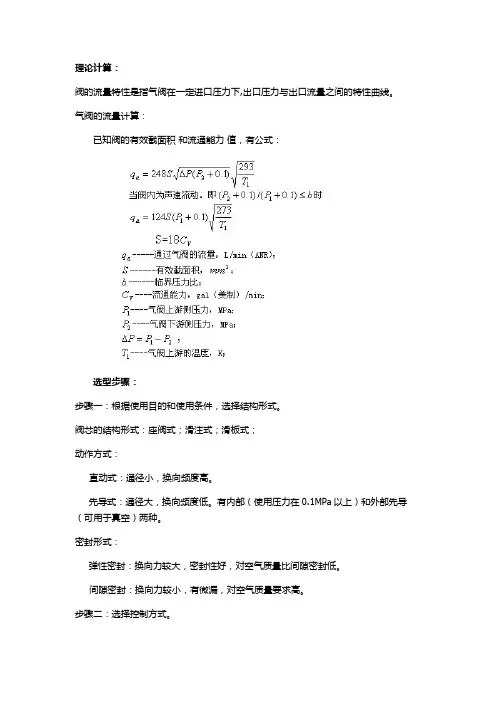

理论计算：阀的流量特性是指气阀在一定进口压力下,出口压力与出口流量之间的特性曲线。

气阀的流量计算：已知阀的有效截面积和流通能力值，有公式：选型步骤：步骤一：根据使用目的和使用条件，选择结构形式。

阀芯的结构形式：座阀式；滑注式；滑板式；动作方式：直动式：通径小，换向频度高。

先导式：通径大，换向频度低。

有内部（使用压力在0.1MPa以上）和外部先导（可用于真空）两种。

密封形式：弹性密封：换向力较大，密封性好，对空气质量比间隙密封低。

间隙密封：换向力较小，有微漏，对空气质量要求高。

步骤二：选择控制方式。

电磁控制：适合电、气联合控制和远距离控制以及复杂系统的控制。

气压控制：适合易燃、易爆、粉尘多和潮湿等恶劣环境下，也适合流体流量和压力的放大。

机械控制：主要用作行程信号阀，可选用不同的操作机构。

人力控制：可按人的意志改变控制对象状态。

步骤三：选择阀的机能。

阀芯位置数：二位单控；二位双控；三位中封式；三位中泄式；三位中压式；阀的通口数；二位两通；两位三通；多位多通；阀的零位状态常断式：无控制信号时，出口无输出。

常通式：无控制信号时，出口有输出。

通断式：流动方向无限制。

步骤四：选择阀的有效截面积大小。

根据气缸选择对应阀的流量大小。

步骤五：阀的连接方式选择。

管式；版式；集装式步骤六：电气规格的选择。

电源种类：交流AC：行程大时吸力较大，动铁芯不能吸合时，易烧毁线圈，易发生蜂鸣声；直流DC：行程大时吸力较小，行程小吸力大，动铁芯不能吸合时，不会烧毁线圈，无蜂鸣声；电压大小：交流AC：220、110、240、200、100、48、24、12（V） ??直流DC：110、100、48、12、6、5、3（V）。

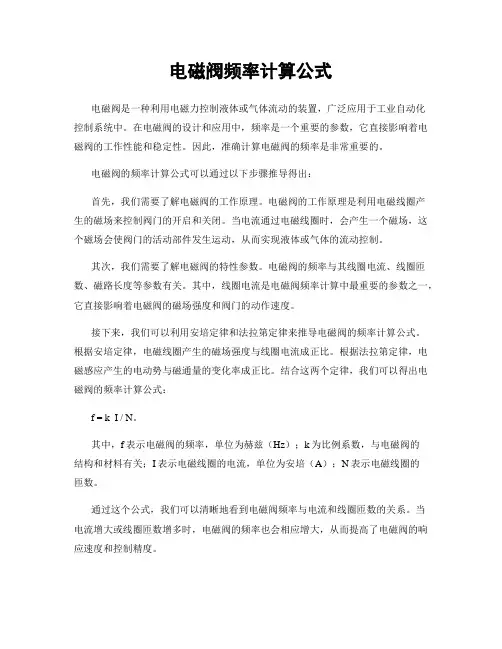

电磁阀频率计算公式电磁阀是一种利用电磁力控制液体或气体流动的装置，广泛应用于工业自动化控制系统中。

在电磁阀的设计和应用中，频率是一个重要的参数，它直接影响着电磁阀的工作性能和稳定性。

因此，准确计算电磁阀的频率是非常重要的。

电磁阀的频率计算公式可以通过以下步骤推导得出：首先，我们需要了解电磁阀的工作原理。

电磁阀的工作原理是利用电磁线圈产生的磁场来控制阀门的开启和关闭。

当电流通过电磁线圈时，会产生一个磁场，这个磁场会使阀门的活动部件发生运动，从而实现液体或气体的流动控制。

其次，我们需要了解电磁阀的特性参数。

电磁阀的频率与其线圈电流、线圈匝数、磁路长度等参数有关。

其中，线圈电流是电磁阀频率计算中最重要的参数之一，它直接影响着电磁阀的磁场强度和阀门的动作速度。

接下来，我们可以利用安培定律和法拉第定律来推导电磁阀的频率计算公式。

根据安培定律，电磁线圈产生的磁场强度与线圈电流成正比。

根据法拉第定律，电磁感应产生的电动势与磁通量的变化率成正比。

结合这两个定律，我们可以得出电磁阀的频率计算公式：f = k I / N。

其中，f表示电磁阀的频率，单位为赫兹（Hz）；k为比例系数，与电磁阀的结构和材料有关；I表示电磁线圈的电流，单位为安培（A）；N表示电磁线圈的匝数。

通过这个公式，我们可以清晰地看到电磁阀频率与电流和线圈匝数的关系。

当电流增大或线圈匝数增多时，电磁阀的频率也会相应增大，从而提高了电磁阀的响应速度和控制精度。

除了上述公式，我们还可以通过实验和仿真来验证电磁阀的频率计算结果。

通过在实验室中改变电磁线圈的电流和匝数，我们可以测量电磁阀的频率，并与计算结果进行对比。

通过仿真软件，我们可以建立电磁阀的数学模型，模拟电磁线圈的电流变化对频率的影响，从而验证计算公式的准确性。

总之，电磁阀的频率计算是电磁阀设计和应用中的重要内容，它直接关系到电磁阀的工作性能和稳定性。

通过电磁阀频率计算公式的推导和验证，我们可以更好地理解电磁阀的工作原理和特性，为电磁阀的设计和优化提供理论依据和技术支持。

真空吸盘电磁阀选型例题（原创实用版）目录1.真空吸盘电磁阀的选型重要性2.真空吸盘电磁阀的工作原理3.选型时需要考虑的因素4.具体选型举例5.结论正文真空吸盘电磁阀的选型在实际应用中具有重要意义，因为它直接影响到真空吸盘的工作效率和稳定性。

真空吸盘电磁阀的作用是在真空吸盘和真空泵之间构建一个气路，通过控制气路的通断，实现真空吸盘的自动控制。

真空吸盘电磁阀的工作原理是利用电磁线圈产生的磁场来控制阀门的开启和关闭。

当电磁线圈通电后，会产生磁场，吸引阀门芯向上或向下运动，从而实现阀门的开启或关闭。

在选型过程中，需要考虑以下几个因素：1.吸力的大小：根据真空吸盘的吸力要求，选择合适的电磁阀。

吸力的大小可以通过计算得出，需要知道吸盘的吸附面积和真空压力。

2.阀门的接口尺寸：根据真空吸盘的接口尺寸，选择接口尺寸相匹配的电磁阀。

3.工作电压：根据实际应用场景选择合适电压的电磁阀。

一般而言，电磁阀的工作电压范围为 DC24V-AC220V。

4.耐压能力：选择耐压能力较强的电磁阀，以保证在高真空度环境下能正常工作。

5.抗干扰能力：在多尘、高温、潮湿等恶劣环境中，选择具有较强抗干扰能力的电磁阀。

具体选型举例：假设一个真空吸盘需要实现水平起吊重 500N 的物体，吸盘的吸附面积为 100cm，真空压力为 -0.1MPa，那么可以根据以下公式计算所需电磁阀的理论起吊力：F0 = Ap * p其中，F0 为理论起吊力，A 为吸盘的吸附面积，p 为真空压力。

将数据带入公式，可得：F0 = 100cm * (-0.1MPa) = -10N因此，需要选择能提供至少 10N 吸力的电磁阀。

在实际应用中，还需考虑吸盘与物体之间的摩擦力等因素，以确保物体能够稳定地被吸起。

综上所述，真空吸盘电磁阀的选型需要综合考虑吸力大小、阀门接口尺寸、工作电压、耐压能力和抗干扰能力等因素。

电磁阀的选型和分类一、电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装）。

两位五通电磁阀具有1个进气孔（接进气气源）、1个正动作出气孔和1个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、1个正动作排气孔和1个反动作排气孔（安装消声器）。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。

线圈电压等级一般采用DC24V、AC220V 等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

电磁阀的cv值CV值是电磁阀的重要参数之一，表示电磁阀的流量能力。

CV 值是指在特定压差下，通过电磁阀的流体流量。

CV值越大表示电磁阀的流量能力越大。

CV值的计算公式为：CV = Q / √ΔP其中，CV为电磁阀的CV值，Q为电磁阀的流量，ΔP为通过电磁阀的压差。

要计算电磁阀的CV值，需要了解电磁阀的流量特性曲线。

电磁阀的流量特性曲线是通过实验数据绘制的曲线，表示电磁阀的流量随着阀门开度的变化情况。

在实际应用中，一般会预先给定一个工作压差ΔP，然后根据需要的流量来选择合适的电磁阀。

可以通过查阅电磁阀的厂家资料或产品手册来获取电磁阀的特性曲线和相关参数。

在根据特性曲线选择电磁阀时，可以根据流体的介质、工作压力、温度范围等因素来确定电磁阀的类型和规格。

一般情况下，厂家会提供不同型号、不同规格的电磁阀，每个型号对应不同的CV值范围。

在选择电磁阀时，需要预先确定需要的流量范围。

可以根据流量的单位和压差来计算实际的CV值。

以液体流体为例，如果需要流量为L/min，压差为bar，在选择电磁阀时就需要根据实际的流量要求来匹配合适的CV值。

值得注意的是，不同的电磁阀厂家可能会采用不同的标准和计算方法，因此在选择电磁阀时，最好根据实际需要进行具体的咨询和了解，以确保选择到合适的电磁阀。

总之，CV值是电磁阀的重要参数，表示电磁阀的流量能力。

通过查阅电磁阀的特性曲线和相关资料，可以了解电磁阀的CV值范围，根据实际需要来选择合适的电磁阀。

在选择电磁阀时，需要考虑流体的介质、工作压力、温度范围等因素，并根据实际的流量要求来计算和匹配CV值。

这样可以确保电磁阀在实际应用中具有良好的流量控制性能。

除尘器电磁阀的计算及选取1).阀门标称尺寸有三种25/40/76对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"2).这个叫流动系数Cv的很重要相对上述三种尺寸的Cv值为30/51/416好，知道这些后，我选择的是中间那种40mm/Cv=513）脉冲长度0.15sec(可以理解为膜片打开到关闭的时间）5.电磁阀的吐出流量（1）选用Φ40mm电磁阀Q=（198.3XCvXP1）/（根号G）Q----------吐出流量Cv---------流动系数P1---------表压（就是气包上压力表值，低压为0.4MPa以下，超过0.4算高压，此处选3kg/cm2,即0.3MPa)G----------气体比重（这个可以无视，常温下空气比重为1.14）阀都有自己的计算公式Q=(198.3x51x3)/(跟号1.14）=28442.8/min=474.1/sec=71.1/0.15sec（2）压力容器的必要容积（这里就是算气包的直径和长度）能够吐出71/0.15sec的压力容器的流量V=Q/（P1-P2）V----------流量P1---------清灰前压力P2---------脉冲清灰后的压力（这个根据工况确定，本人选1.5）V=71100/1.5kg=47.41L脉冲阀的选取有的脉冲阀厂家还提供关于喷吹气量、工作压力与喷吹脉宽的曲线图。

在看这类曲线图时，要注意喷吹气量是标准状态下的气量，不是工作压力下的气量。

我们可以将标准状态下的气量转换成工作状态下的气量。

比如，在0.5Mpa的工作压力下，该脉冲阀喷吹气量500L，那么实际上，该脉冲阀所消耗的工作状态下的压缩气量为：500×0.1/0.5=100L（0.1MPa为标准大气压，0.5MPa为工作气压）。

电磁阀功耗计算公式
电磁阀的功耗计算涉及到电流、电压和电阻等因素。

一般来说，电磁阀的功耗可以使用以下公式进行计算：
功耗（W）= 电流（A）× 电压（V）。

其中，电流可以通过欧姆定律进行计算：
电流（A）= 电压（V） / 电阻（Ω）。

因此，如果你已经知道了电磁阀的电压和电阻，你可以通过上
述公式计算出电磁阀的功耗。

另外，有些情况下电磁阀的电流可能
会随着时间变化，这时候需要考虑电磁阀的工作周期，进而计算平
均功耗。

需要注意的是，不同型号的电磁阀可能具有不同的电阻和工作
特性，因此在实际应用中需要根据具体的电磁阀参数来进行功耗计算。

另外，还需要考虑电磁阀的启动电流和持续电流等因素，以确
保系统稳定运行。

总的来说，电磁阀功耗的计算涉及到电流、电压、电阻和工作周期等多个因素，需要根据具体情况综合考虑和计算。

希望以上信息能够对你有所帮助。

电磁阀的选型与计算正确地选⽤各种控制阀是设计⽓动控制系统的重要环节。

选择的合理，能使线路简化，减少阀的品种和数量，保证⽓动系统准确可靠，降低压缩空⽓的消耗量，降低成本等。

选⽤阀的适⽤范围应与使⽤现场的条件相⼀致，如⽓源压⼒范围，电源条件(交直流、电压⼤⼩及波动范围)，介质温度、湿度，粉尘，振动等。

选⽤阀的功能及控制⽅式应符合系统⼯作要求，即应根据⽓动系统对元件的位置数、通路数、记忆性、静⽌时通断状态和控制⽅式等的要求选⽤符合所需功能及控制⽅式的阀。

选⽤阀的性能应满⾜系统⼯作要求，即应根据⽓动系统对最低⼯作压⼒或最低控制压⼒、最⾼许⽤压⼒、动态性能、⽓密性、寿命及可靠性等的要求选⽤符合所需性能指标的阀。

电磁阀的选型步骤：①选定电磁阀系列：根据所需流量及驱动形式，选定电磁阀系列⼆位三通、⼆位五通。

②选定机能：根据不同的控制⽅式选择电控、⽓控、⼈⼒或机械控制单控、双控、三位置。

③选定电⽓规格：选择使⽤电流及电压，选择接线形式（出线式、端⼦式）。

④选定配管⼝径：每个电磁阀都有它指定的配管⼝径，有些会有⼀个以上的⼝径尺⼨可供选择。

（1）⽅向控制阀系列的选择应根据所配套的不同执⾏元件选择不同功能系列的阀。

（2）控制⽅式的选择应根椐⼯作要求及⽓缸的动作⽅式选择合适的换向阀控制⽅式。

换向阀控制⽅式的选择。

（3）电磁阀的流通能⼒选择阀的流通能⼒应满⾜系统⼯作要求，即应根据⽓动系统对元件的瞬时最⼤流量的要求来计算阀的通径。

对于直接控制⽓动执⾏元件的主阀，必须根椐执⾏元件的流量来选择阀的通径，且选⽤阀的流量应⼤于所需要的流量。

Cv 值：阀门的流通能⼒即表⽰在阀门全开前后压差为 0.098mpa 条件下，密度为 1000kg/m3 的清⽔，流过阀门的体积流量数，单位为 m3/h。

（Cv=1.167Kv）有效⾯积S 值：在⽓动技术中，不论元件和管路内部结构如何复杂，设想通过该元件或管路的实际流量就等于在相同压⼒条件下通过⼀理想节流孔的流量，此理想节流孔的流通⾯积就称为该实际元件或管理的有效流通⾯积。

电磁阀换热系数计算公式1.热传导：热传导是热量通过物质内部的分子传递的过程。

在电磁阀中，热传导通常发生在阀体和阀座之间以及阀芯和阀体之间。

热传导的换热系数计算公式可用如下形式表示：h_c=k_c*A/d_c其中，h_c表示热传导换热系数，k_c表示热传导系数，A表示传热面积，d_c表示热传导路径的长度。

2.对流传热：对流传热是通过流体的流动来传递热量的过程。

在电磁阀中，对流传热通常发生在流经阀体以及进出口管道的介质中。

对流传热的换热系数计算公式可用如下形式表示：h_c=Nu*k_f/d_f其中，h_c 表示对流传热换热系数，Nu 表示Nusselt数，k_f 表示流体的热导率，d_f 表示传热表面的等效直径。

3.辐射传热：辐射传热是通过热辐射的方式传递热量的过程。

在电磁阀中，辐射传热通常发生在高温部分，如线圈和电磁铁等。

辐射传热的换热系数计算公式可用如下形式表示：h_r=ε*σ*(T_s^2+T_f^2)*(T_s+T_f)其中，h_r表示辐射传热换热系数，ε表示辐射率，σ表示斯特藩-玻尔兹曼常数，T_s和T_f分别表示表面和流体的温度。

电磁阀总的换热系数可以用下面的公式计算：1/h_total = 1/h_c + 1/h_f + 1/h_r其中，h_total 表示总的换热系数，h_c、h_f 和 h_r 分别表示热传导、对流传热和辐射传热的换热系数。

在实际应用中，为了准确计算电磁阀的换热系数，需要根据具体的工作条件和介质性质确定各个参数的数值。

例如，热传导系数和热导率可以通过实验测量或参考相关文献获得，Nusselt数可以通过查表或使用经验公式进行计算，辐射率可以根据材料的特性确定。

综上所述，电磁阀的换热系数计算涉及到热传导、对流传热和辐射传热等多个因素，需要考虑介质性质、流动条件和传热表面特性等多个参数。

通过合理选择计算公式和确定参数数值，可以准确计算电磁阀的换热系数，为电磁阀的设计和应用提供参考依据。

电磁阀阀组功率计算公式电磁阀是一种利用电磁力控制流体的阀门，广泛应用于工业自动化控制系统中。

在实际工程中，我们经常需要计算电磁阀阀组的功率，以确保系统正常运行。

本文将介绍电磁阀阀组功率计算的基本原理和公式。

电磁阀阀组功率计算的基本原理是根据电磁阀的工作电压和电流来计算其功率。

电磁阀通常由电磁铁和阀体组成，当通电时，电磁铁会产生磁场，使阀体打开或关闭，从而控制流体的流动。

根据电磁铁的电压和电流，我们可以计算出电磁阀的功率。

电磁阀的功率计算公式如下：功率（P）= 电压（U）×电流（I）。

其中，功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。

根据这个公式，我们可以很容易地计算出电磁阀的功率。

在实际工程中，我们通常需要考虑多个电磁阀组合成的阀组的功率。

对于多个电磁阀组合成的阀组，其总功率可以通过以下公式计算：总功率（P_total）= Σ（电压（U）×电流（I））。

其中，Σ表示求和符号，表示将所有电磁阀的功率相加。

这个公式可以很方便地计算出多个电磁阀组合成的阀组的总功率。

除了计算总功率，我们还需要考虑电磁阀的额定功率和工作状态。

电磁阀通常有额定功率，即在额定电压和电流下的功率。

如果超过额定功率，电磁阀可能会损坏或无法正常工作。

因此，在实际工程中，我们需要根据电磁阀的额定功率来选择合适的电源和控制电路，以确保电磁阀正常工作。

此外，电磁阀的工作状态也会影响其功率。

例如，当电磁阀处于打开状态时，其功率可能会较高；而当电磁阀处于关闭状态时，其功率可能会较低。

因此，在实际工程中，我们需要根据电磁阀的工作状态来合理安排电源和控制电路，以节约能源和提高系统效率。

总之，电磁阀阀组功率计算是工业自动化控制系统中的重要内容。

通过合理计算电磁阀的功率，我们可以确保系统正常运行，提高系统效率，节约能源。

希望本文能对读者有所帮助，谢谢阅读！。
