增安型与隔爆型区别_2010-4-28

防爆合格证中的几种防爆形式的区别见过防爆标志的人都知道，防爆标志中有：ExdeIIBT4、EXdIIBT4 Gb、EXedIICT4Gb等这样的标志。

这就是由于防爆型式的不同从而导致防爆标志的不同，防爆型式有以下几种：隔爆型、增安型、本安型、充油型、充砂型、浇封型、气密型、复合型等。

因为适用的环境也不同，所以它所需要的防爆形式也不同。

1、隔爆型-d所谓的隔爆型就是将可能点燃爆炸性气体混合物的那一部分隔离在外壳内，但是前提条件是这个外壳是能够承受一定的外力的，也就是说外壳的任何接合面或者结构与结构之间的间隙渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。

把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内，隔爆外壳使设备内部空间与周围的环境隔开。

隔爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用，使内部可能存在爆炸性气体混合物，当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。

隔爆型“ｄ”按其允许使用爆炸性气体环境的种类分为I类和IIA、IIB、IIC类，该防爆型式设备适用于1、2区场所1、增安型-e增安型防爆型式是一种对在正常运行条件下不会产生电弧、火花的电气设备采取一些附加措施以提高其安全程度，防止其内部和外部部件可能出现危险温度、电弧和火花的可能性的防爆型式。

它不包括在正常运行情况下产生火花或电弧的设备.在正常运行时不会产生火花、电弧和危险温度的电气设备结构上，通过采取措施降低或控制工作温度、保证电气连接的可靠性、增加绝缘效果以及提高外壳防护等级，以减少由于污垢引起污染的可能性和潮气进入等措施，减少出现可能引起点燃故障的可能性，提高设备正常运行和规定故障(例如：电动机转子堵转)条件下的安全可靠性。

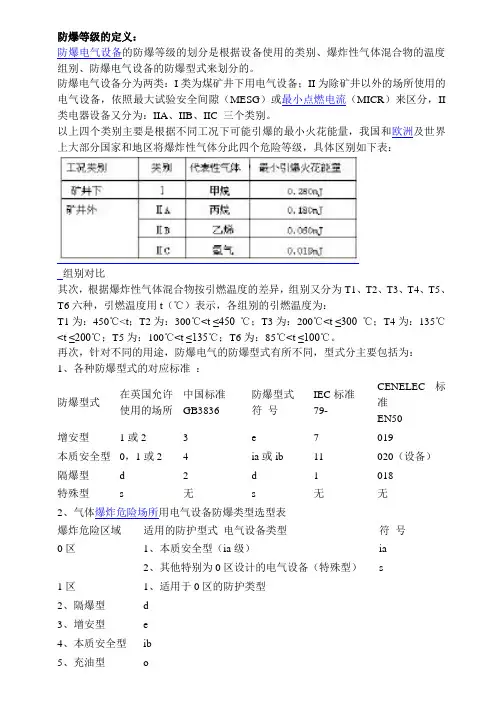

防爆等级的定义：防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。

防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分，II 类电器设备又分为：IIA、IIB、IIC 三个类别。

以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下表：组别对比其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示，各组别的引燃温度为：T1为：450℃<t；T2为：300℃<t ≤450 ℃；T3为：200℃<t ≤300 ℃；T4为：135℃<t ≤200℃；T5为：100℃<t ≤135℃；T6为：85℃<t ≤100℃。

再次，针对不同的用途，防爆电气的防爆型式有所不同，型式分主要包括为：1、各种防爆型式的对应标准：防爆型式在英国允许使用的场所中国标准GB3836防爆型式符号IEC标准79-CENELEC标准EN50增安型1或2 3 e 7 019本质安全型 0，1或2 4 ia或ib 11 020（设备）隔爆型 d 2 d 1 018特殊型s 无s 无无2、气体爆炸危险场所用电气设备防爆类型选型表爆炸危险区域适用的防护型式电气设备类型符号0区1、本质安全型（ia级）ia2、其他特别为0区设计的电气设备（特殊型）s1区1、适用于0区的防护类型2、隔爆型 d3、增安型 e4、本质安全型ib5、充油型o6、正压型p7、充砂型q2区1、适用于0区或1区的防护类型2、无火花型n防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源Zone1,Zone22 增安型e GB3836.3 设法防止产生点火源Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量Zone0-2本安型ib GB3836.4 限制点火源的能量Zone1,Zone24 正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone25 充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone26 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2示例：防爆标志为dIIBT4，代表：防爆电气产品的型式为隔爆型，是使用在II类场所的IIB级（类）别，爆炸性气体的引燃温度为T4的组别。

防爆类型选择标准
防爆类型的选择标准主要依据设备所处环境的爆炸风险、设备运行的安全性要求以及设备的使用条件等因素来决定。

以下是选择防爆类型的一些通用标准：
1. 隔爆型（d）：适用于爆炸性气体环境，如煤尘、化工等易燃易爆场所。

2. 本安型（i）：适用于煤矿井下、燃气等易燃易爆场所。

3. 粉尘防爆型：适用于可燃性粉尘环境，如面粉、淀粉等场所。

4. 正压型（p）：适用于密封性能要求较高的场所，如实验室、制药厂等。

5. 增安型（e）：适用于对安全性能要求较高的场所，如煤矿、石油化工等。

6. 油浸型（o）：适用于需要将整个设备浸入油中的场所，如变压器、油开关等。

7. 充砂型（q）：适用于外壳需要承受一定压力的场所，如压力容器等。

8. 浇封型（m）：适用于需要将电气部件浇封在浇封剂中的场所，如仪表、控制箱等。

此外，选择防爆类型时还需要考虑设备的电压、电流、功率、使用环境等因素，以及防爆电气设备的质量和可靠性等因素。

同时，也需要注意遵守国家和地区的相关标准和规范，确保设备的防爆性能符合当地的要求和规定。

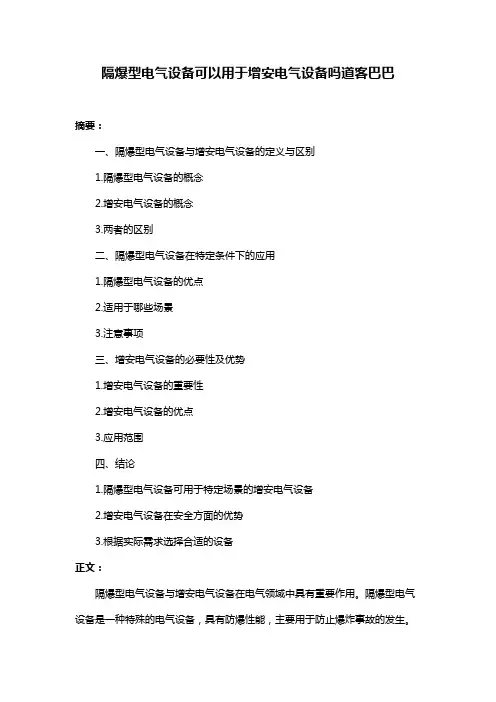

隔爆型电气设备可以用于增安电气设备吗道客巴巴摘要：一、隔爆型电气设备与增安电气设备的定义与区别1.隔爆型电气设备的概念2.增安电气设备的概念3.两者的区别二、隔爆型电气设备在特定条件下的应用1.隔爆型电气设备的优点2.适用于哪些场景3.注意事项三、增安电气设备的必要性及优势1.增安电气设备的重要性2.增安电气设备的优点3.应用范围四、结论1.隔爆型电气设备可用于特定场景的增安电气设备2.增安电气设备在安全方面的优势3.根据实际需求选择合适的设备正文：隔爆型电气设备与增安电气设备在电气领域中具有重要作用。

隔爆型电气设备是一种特殊的电气设备，具有防爆性能，主要用于防止爆炸事故的发生。

而增安电气设备则是一种在正常运行条件下不会引起周围可燃性混合物爆炸的电气设备。

本文将详细介绍隔爆型电气设备与增安电气设备的特点、区别以及在特定条件下的应用。

首先，我们需要了解隔爆型电气设备与增安电气设备的定义及区别。

隔爆型电气设备是一种具有防爆性能的电气设备，能够在一定的温度和压力下防止爆炸事故的发生。

而增安电气设备则是一种在正常运行条件下不会引起周围可燃性混合物爆炸的电气设备。

两者之间的主要区别在于防爆性能和应用场景。

隔爆型电气设备在特定条件下可以作为增安电气设备使用。

首先，隔爆型电气设备具有较高的防爆性能，能够在较为恶劣的环境中稳定运行。

其次，在某些特定场景下，如爆炸危险性较低的场所，隔爆型电气设备可以满足安全要求。

然而，在使用过程中，需要注意设备的维护和检查，确保其防爆性能不受影响。

增安电气设备在安全方面具有显著优势。

由于增安电气设备的设计原理，使得其能够在正常运行条件下防止周围可燃性混合物爆炸。

因此，在爆炸危险性较高的场所，增安电气设备是更为理想的选择。

此外，增安电气设备还具有其他优点，如设备结构简单、维护方便等。

总之，隔爆型电气设备在特定场景下可以作为增安电气设备使用，但在选择电气设备时，应根据实际需求和场所的安全要求进行合理选择。

见过防爆标志的人都知道，防爆标志中有：ExdeIIBT4、EXdIIBT4 Gb、EXedIICT4Gb等这样的标志。

这就是由于防爆型式的不同从而导致防爆标志的不同，防爆型式有以下几种：隔爆型、增安型、本安型、充油型、充砂型、浇封型、气密型、复合型等。

因为适用的环境也不同，所以它所需要的防爆形式也不同。

1、隔爆型-d所谓的隔爆型就是将可能点燃爆炸性气体混合物的那一部分隔离在外壳内，但是前提条件是这个外壳是能够承受一定的外力的，也就是说外壳的任何接合面或者结构与结构之间的间隙渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。

把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内，隔爆外壳使设备内部空间与周围的环境隔开。

隔爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用，使内部可能存在爆炸性气体混合物，当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。

隔爆型“ｄ”按其允许使用爆炸性气体环境的种类分为I类和IIA、IIB、IIC类，该防爆型式设备适用于1、2区场所1、增安型-e增安型防爆型式是一种对在正常运行条件下不会产生电弧、火花的电气设备采取一些附加措施以提高其安全程度，防止其内部和外部部件可能出现危险温度、电弧和火花的可能性的防爆型式。

它不包括在正常运行情况下产生火花或电弧的设备.在正常运行时不会产生火花、电弧和危险温度的电气设备结构上，通过采取措施降低或控制工作温度、保证电气连接的可靠性、增加绝缘效果以及提高外壳防护等级，以减少由于污垢引起污染的可能性和潮气进入等措施，减少出现可能引起点燃故障的可能性，提高设备正常运行和规定故障(例如：电动机转子堵转)条件下的安全可靠性。

该类型设备主要用于2区危险场所，部分种类可以用于1区，例如具有合适保护装置的增安型低压异步电动机、接线盒等。

按产品系列及其特点分：隔爆型电机它采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开。

但是，这种外壳并非是密封的，周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙进入电机内部。

当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸，这时电机的隔爆外壳不仅不会损坏或变形，而且爆炸火焰或炽热气体通过接合面间隙传出时，也不能引燃周围的爆炸性气体混合物。

主要特点是：(1) 功率等级、安装尺寸及转速的对应关系与DIN42673一致，同时考虑到与YB系列的继承性和Y2系列的互换性，作了必要调整，更加有效和适用。

(2) 噪声限值比YB系列低，接近YB系列的I级噪声，振动限值与YB系列相当。

(3) 全系列采用F级绝缘，温升按B级考核。

(4) 电机散热片有平行水平分布和辐射分布两种，以平行水平分布为主。

(5) 全系列选用低噪声深沟球轴承，机座中心高在180mm以上电机设注排油装置。

(6) 外壳防护等级提高到IP55。

(7) 主要性能指标达到20世纪90年代初国际先进水平。

增安型电机它是在正常运行条件下不会产生电弧、火花或危险高温的电机结构上，再采取一些机械、电气和热的保护措施，使之进一步避免在正常或认可的过载条件下出现电弧、火花或高温的危险，从而确保其防爆安全性。

其特点是：(1) 满足增安型防爆电机的要求，采取一系列可靠的防止火花、电弧和危险高温的措施，可以安全运行于2区爆炸危险场所。

(2) 采用无刷励磁，设置旋转整流盘和静态励磁柜，励磁控制系统可靠；顺极性转差投励准确，无冲击；励磁系统失步保护可靠，再整步能力强；线路设计合理，放电电阻在工作中不发热；励磁电流调节范围宽。

(3) 同步机、交流励磁机及旋转整流盘同轴。

整流盘位于主电机和励磁机之间，或置于轴承座之外。

(4) 外壳防护等级为IP54。

(5) 采用F级绝缘，温升按B级考核。

(6) 改变传统的下水冷为上水冷，即水冷却器置于电机上部。

2023年防爆电气备考押题2卷合1带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹套一.全能考点(共100题)1.【单选题】在可燃性粉尘环境,选择电气设备可按照粉尘类型和区域来选择,下列选项标识正确的是()。

A、DIPA21TAB、DIPB20C、DIPB22参考答案：A2.【单选题】某爆炸危险场所物质的温度组别是T4,应选____组别的电气设备最合理。

A、T4B、T5C、T6参考答案：A3.【判断题】防爆电气设备连接器内腔表面不得涂漆。

参考答案：√4.【判断题】在爆炸性气体环境和可燃性粉尘环境同时出现或可能同时出现的场所,宜考虑爆炸性粉尘环境的情况,并可要求附加保护措施。

参考答案：×5.【判断题】防爆电气设备的选型必须做到:合理经济安全可靠。

参考答案：√6.【单选题】最大爆炸压力值是指在常温常压下用容积为()L的球形容器测得的数值。

A、8B、2C、15参考答案：A7.【判断题】外壳防护的补充字母“W”表示在特定气候条件下使用。

参考答案：√8.【单选题】不当的安装与维护会使防爆电气设备防爆性能()。

A、增强B、不变化C、降低参考答案：C9.【单选题】如果采用衬垫或平面法兰连接,则应采用()的紧固螺栓、螺钉或采用其他型式的夹紧装置以保证法兰贴合在整个接合面上。

A、足够数量B、足够坚固C、足够平直参考答案：A10.【判断题】静电是在宏观范围内暂时推动平衡的相对静止的正电荷和负电荷。

参考答案：√11.【判断题】防爆电气设备的检查和维护必须符合国家标准GB3836.16的规定。

参考答案：√12.【单选题】增安型电气设备在使用TT或TN系统时,优先选用动作电流30mA,动作时间在()秒以下。

A、15B、5C、10参考答案：B13.【单选题】A类型电气设备可用于被划分为()区域,具有导电性可燃粉尘的环境中。

A、20区B、11区C、1区参考答案：A14.【单选题】粉尘防爆电气设备安装还必须遵守产品说明书规定的全部防爆____事项。

1 隔爆型d GB3836.2 隔离存在的点火源Zone1,Zone22 增安型e GB3836.3 设法防止产生点火源Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量Zone0-2本安型ib GB3836.4 限制点火源的能量Zone1,Zone24 正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone25 充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone26 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2防爆标志格式：Ex (ia) ⅡC T4防爆标记防爆等级气体组别温度组别防爆等级说明：ia等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。

正常工作时，安全系数为2.0 ；一个故障时，安全系数为1.5 ；二个故障时，安全系数为1.0 。

注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。

ib等级: 在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。

正常工作时，安全系数为2.0；一个故障时，安全系数为1.5。

正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为1.0。

防爆等级标识中ExdⅡB T4 与ExdⅡC T4 有什么区别Ex(ia)ⅡC T4 与ExdⅡB T4这个自然是IIC 的等级高了。

Ex-----防爆英文缩写，防爆标识d------防爆形式，“d”是指隔爆型，可安装在1 -2 区ia级本质安全防爆方法，可安装在0 -2 区IIC----防爆等级划分，主要分为I 类（矿用）、II 类（厂用）。

其中II 类又分为：IIA、IIB、IIC（A<B<C)T4-----温度组别（T1~~T6)EXd[ib]I 隔爆兼本安型。
