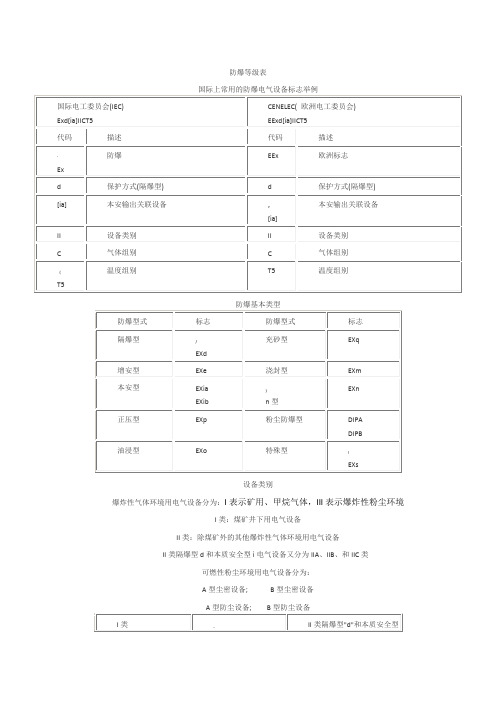

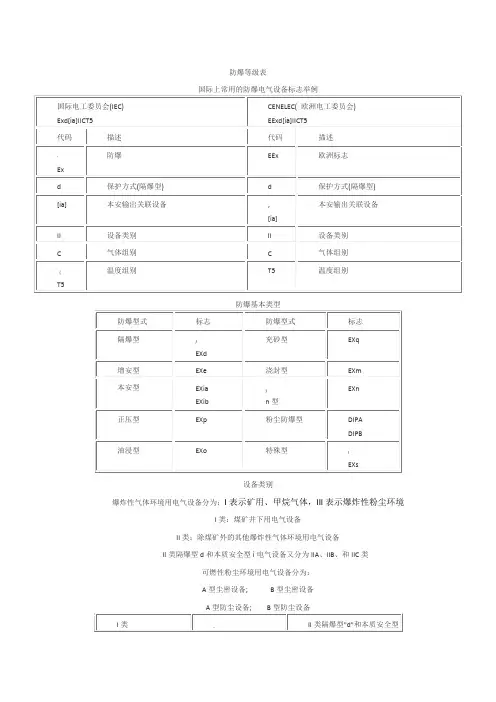

国际上常用的防爆电气设备标志举例 .doc

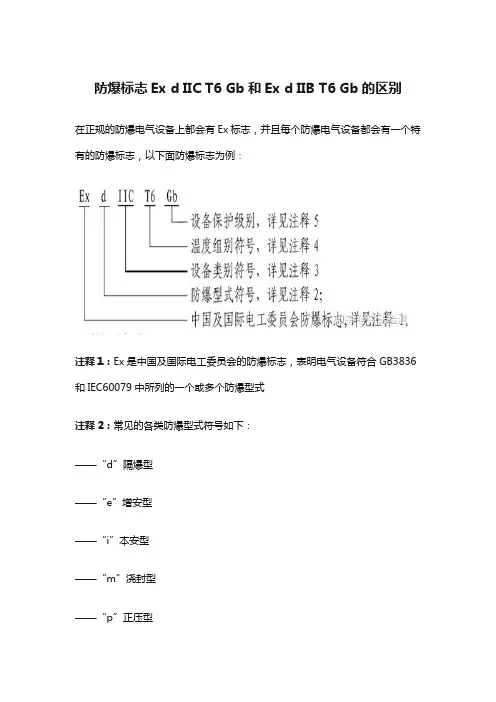

防爆标志中个字母的含义防爆标志有4-5个小含义，小含义用空格隔开,然后组成一个产品的具体含义，举一个栗子：“Ex d ⅡC T6 Gb”这是一个常见的防爆标志，有5个小含义：①“Ex”：防爆产品标记，国内防爆标志都以Ex开头；②“d”：产品的防爆形式；③“ⅡC”：指产品可使用于哪种危险场所；④“T6”：温度组别；⑤“Gb”：产品的设备保护级别;看了上面是不是稍微明白点了？还不明白？别担心，下面一一讲解标志的小含义。

01、防爆标记防爆标记Ex ：这个代表符合中国标准，国内防爆标志都以Ex开头。

02、保护型式保护型式指产品采取的防爆措施，常见的防爆型式有：那么，这些常见防爆型式的工作原理又有什么不同呢？将爆炸隔绝于容器内①隔爆型(d)消除点火源①增安型(e)②本质安全型(i)③限制呼吸型(nR)隔绝可燃混合气体与点火源①浇封型(m)②油浸型(o)③充砂型(q)④正压型(p)⑤防尘型(t)03、设备类别+气体/粉尘组别爆炸性气体及粉尘环境用电气设备分为三类：I类：煤矿井下用电气设备；II类：地面和其他场所爆炸性气体环境用电气设备。

其中，爆炸性气体又分为IIA非矿甲烷和丙烷、IIB乙烯、和IIC氢气和乙炔类。

III类：除煤矿外，地面和其他场所爆炸性粉尘环境用电气设备。

其中，爆炸性粉尘又分为IIIA纤维和飞絮、IIIB非导电粉尘、IIIC导电粉尘类。

表1：爆炸性气体混合物的组别与最大实验安全间隙MESG或最小点燃电流比MICR之间的关系* NEC分级标准为美国电气规程04、温度组别爆炸性气体混合物都有能被点燃的温度极限值，即引燃温度。

这就要求此环境下使用的电气设备表面最高温度不能高于引燃温度。

电气设备按其最高表面温度分为T1-T6组, T1-T6组对应电气设备的最高表面温度不能超过对应的温度组别的允许值。

温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如下表所示。

表2-1：能够引燃爆炸性气体或粉尘环境的热表面最低温度由于不同气体的引燃温度是不一样的，因此不同气体对防爆电气设备的温度要求也是不一样。

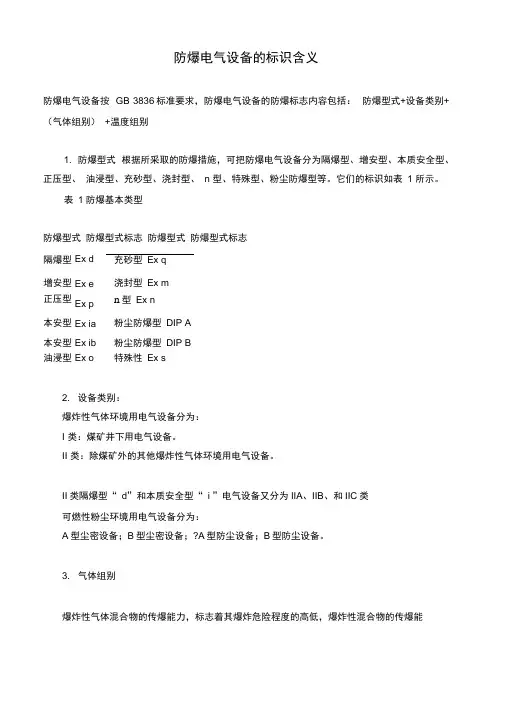

防爆电气设备的标识含义防爆电气设备按GB 3836标准要求，防爆电气设备的防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别1. 防爆型式根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。

它们的标识如表 1 所示。

表 1 防爆基本类型防爆型式防爆型式标志防爆型式防爆型式标志隔爆型Ex d充砂型Ex q增安型Ex e浇封型Ex m正压型Ex p n型Ex n本安型Ex ia粉尘防爆型DIP A本安型Ex ib粉尘防爆型DIP B油浸型Ex o特殊性Ex s2. 设备类别：爆炸性气体环境用电气设备分为：I 类：煤矿井下用电气设备。

II 类：除煤矿外的其他爆炸性气体环境用电气设备。

II类隔爆型“ d”和本质安全型“ i ”电气设备又分为IIA、IIB、和IIC类可燃性粉尘环境用电气设备分为：A型尘密设备；B型尘密设备；?A型防尘设备；B型防尘设备。

3. 气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。

爆炸性混合物的传爆能力可用最大试验安全间隙表示。

同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。

II 类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA 、IIB 和IIC 类。

如表 2 所示。

表2 爆炸性气体混合物的组别与最大试验安全间隙或最小点燃电流比之间的关系气体组别最大试验安全间隙?MESG (mm) 最小点燃电流比?MICRIIA MES O0.9 MICR>0.8IIB 0.9 >MES30.5 0.8 > MICF O 0.45IIC 0.5 >MESG0.45 > MICR4. 温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

防爆标志详细介绍防爆电气设备按GB 3836标准要求，防爆电气设备的防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别1 防爆型式根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。

它们的标识如表1所示。

表1 防爆基本类型2 设备类别爆炸性气体环境用电气设备分为：I类：煤矿井下用电气设备；II类：除煤矿外的其他爆炸性气体环境用电气设备。

II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。

可燃性粉尘环境用电气设备分为：A型尘密设备；B型尘密设备；A型防尘设备；B型防尘设备。

3 气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。

爆炸性混合物的传爆能力可用最大试验安全间隙表示。

同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。

II类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IIB和IIC类。

如表2所示。

表2 爆炸性气体混合物的组别与最大试验安全间隙或最小点燃电流比之间的关系4 温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

电气设备按其最高表面温度分为T1～T6组，使得对应的T1～T6组的电气设备的最高表面温度不能超过对应的温度组别的允许值。

温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如表3所示。

表3 温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系5 防爆标志举例说明为了更进一步地明确防爆标志的表示方法，对气体防爆电气设备举例如下：如电气设备为I类隔爆型：防爆标志为ExdI如电气设备为II类隔爆型，气体组别为B组，温度组别为T3，则防爆标志为：ExdIIBT3。

如电气设备为II类本质安全型ia，气体组别为A组，温度组别为T5，则防爆标志为：ExiaIIA T5。

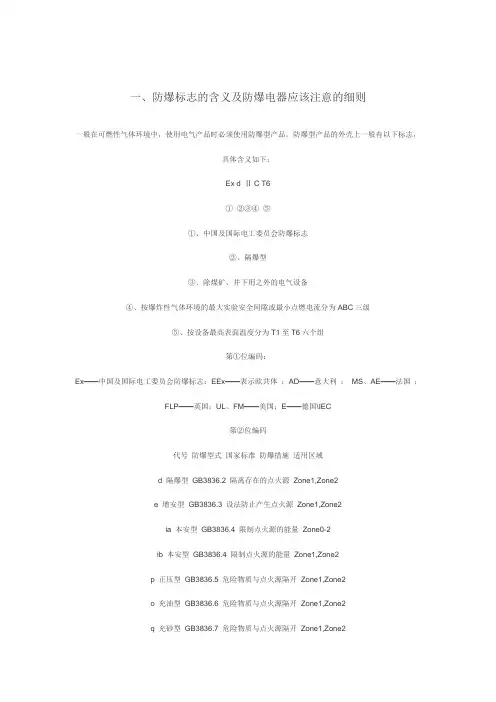

一、防爆标志的含义及防爆电器应该注意的细则一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。

防爆型产品的外壳上一般有以下标志，具体含义如下：Ex d Ⅱ C T6①②③④⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利；MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型GB3836.2 隔离存在的点火源Zone1,Zone2e 增安型GB3836.3 设法防止产生点火源Zone1,Zone2ia 本安型GB3836.4 限制点火源的能量Zone0-2ib 本安型GB3836.4 限制点火源的能量Zone1,Zone2p 正压型GB3836.5 危险物质与点火源隔开Zone1,Zone2o 充油型GB3836.6 危险物质与点火源隔开Zone1,Zone2q 充砂型GB3836.7 危险物质与点火源隔开Zone1,Zone2n 无火花型GB3836.8 设法防止产生点火源Zone2m 浇封型GB3836.9 设法防止产生点火源Zone1,Zone2h 气密型GB3836.10 设法防止产生点火源Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所 2 区Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所10 区Div.1在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所11 区Div.2第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJ MESG≥0.9 MICR＞0.8ⅡB 乙烯0.060mJ 0.9＞MESG＞0.5 0.8≥MICR≥0.45ⅡC 氢气0.019mJ 0.5≥MESG 0.45＞MICR第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T（℃）常见爆炸性气体设备允许表面温度（℃）T1 T≥450 氢气、丙烯腈等46 种450T2 450＞T≥300 乙炔、乙烯等47 种300T3 300＞T≥200 汽油、丁烯醛等36 种200T4 200＞T≥135 乙醛、四氟乙烯等6 种135T5 135＞T≥100 二硫化碳100T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯85ExdIIBT4----“Ex”表示防爆总标志；“d”表示隔爆型；“II”表示工厂用；“B”表示使用环境中的易燃易爆的气体为B类气体；“T4”表示温度组别。

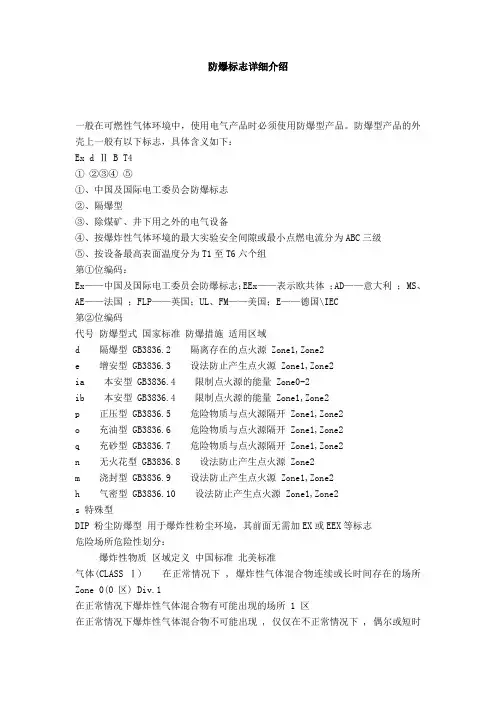

防爆标志详细介绍一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。

防爆型产品的外壳上一般有以下标志，具体含义如下：Ex d Ⅱ B T4① ②③④ ⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利； MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2e 增安型 GB3836.3 设法防止产生点火源 Zone1,Zone2ia 本安型 GB3836.4 限制点火源的能量 Zone0-2ib 本安型 GB3836.4 限制点火源的能量 Zone1,Zone2p 正压型 GB3836.5 危险物质与点火源隔开 Zone1,Zone2o 充油型 GB3836.6 危险物质与点火源隔开 Zone1,Zone2q 充砂型 GB3836.7 危险物质与点火源隔开 Zone1,Zone2n 无火花型 GB3836.8 设法防止产生点火源 Zone2m 浇封型 GB3836.9 设法防止产生点火源 Zone1,Zone2h 气密型 GB3836.10 设法防止产生点火源 Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ)在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区 Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区 Div.1在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区 Div.2第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR矿井下Ⅰ 甲烷 0.280mJ矿井外的工厂ⅡA 丙烷0.180mJ MESG≥0.9 MICR＞0.8ⅡB 乙烯 0.060mJ 0.9＞MESG＞0.5 0.8≥MICR≥0.45ⅡC 氢气 0.019mJ 0.5≥MESG 0.45＞MICR第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T（℃）常见爆炸性气体设备允许表面温度（℃）T1 T≥450 氢气、丙烯腈等 46 种 450T2 450＞T≥300 乙炔、乙烯等 47 种 300T3 300＞T≥200 汽油、丁烯醛等 36 种 200T4 200＞T≥135 乙醛、四氟乙烯等 6 种 135T5 135＞T≥100 二硫化碳 100T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯 85防爆电气设备的三个误区一.误区之一：防爆电气设备能防水不少人认为，防爆电气设备之所以能防爆，是因为其外壳能阻止有爆炸危险的气体进入其内部，其密封性能一定很好，能阻止雨水进入，安装在户外露天使用应该没有问题。

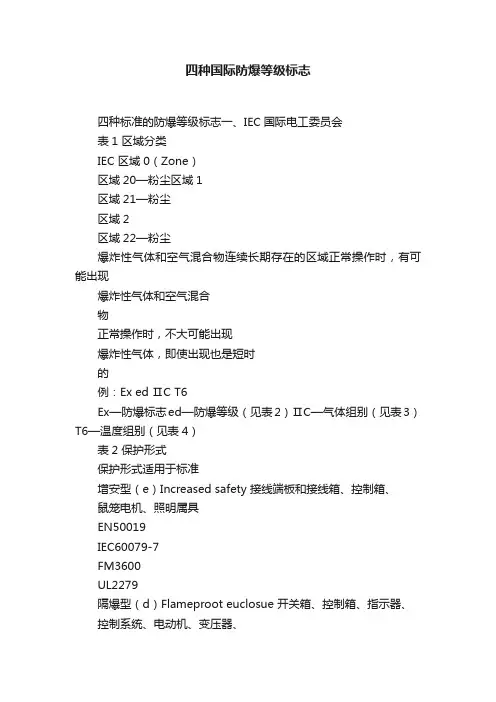

四种国际防爆等级标志四种标准的防爆等级标志一、IEC国际电工委员会表1 区域分类IEC 区域0（Zone）区域20—粉尘区域1区域21—粉尘区域2区域22—粉尘爆炸性气体和空气混合物连续长期存在的区域正常操作时，有可能出现爆炸性气体和空气混合物正常操作时，不大可能出现爆炸性气体，即使出现也是短时的例：Ex ed ⅡC T6Ex—防爆标志ed—防爆等级（见表2）ⅡC—气体组别（见表3）T6—温度组别（见表4）表2 保护形式保护形式适用于标准增安型（e）Increased safety 接线端板和接线箱、控制箱、鼠笼电机、照明属具EN50019IEC60079-7FM3600UL2279隔爆型（d）Flameproot euclosue 开关箱、控制箱、指示器、控制系统、电动机、变压器、加热设备、照明属具EN50018IEC60079-1FM3600UL2279正压型（p）pressurized apparatus 开关箱、控制柜、分析仪大型电机EN50016IEC60079-2FM3620NFPA416本安型（i）intrinsic safety 仪表技术、通讯技术传感元件、执行器EN50020IEC60079-11FM3610UL2279浸油型（o）oil immersion 变压器、启动电阻器EN50015 IEC60079-6FM3600UL2279充砂型（q）power filling 变压器、能源设备热导接线箱EN50017IEC60079-5FM3600UL2279浇注型（m）Encapsulation 低压开关板、控制和信号单元显示单元、传感元件EN50028IEC60079-18FM3600UL2279保护型(n)Type of protection 所有2区的电器设备、照明设备、少量的开关板和控制设备EN50021IEC60079-15表3 爆炸性气体分组爆炸性气体分组Groups爆炸性气体分组典型气体Ⅰ甲烷MethaneⅡA 丙烷PropaneⅡB 乙烯EthgleneⅡC 氢Hgdrogen表4 温度等级表5 爆炸性气体和蒸气的分组和温度等级T1 T2 T3 T4 T5 T6 Ⅰ甲烷ⅡA 丙酮乙烷氨水笨醋酸甲烷（天然气）甲醇丙烷甲苯乙醇i-香蕉油h-丁苯苯柴油飞机燃油乙烷乙酰氨基偶氮甲苯乙烯ⅡB 煤气（轻的气体）乙烯ⅡC 氢乙炔二硫化碳二、美国USA的NEC505表1 区域分类NEC505 区域0（Zone）区域20—粉尘区域1区域21—粉尘区域2区域22—粉尘爆炸性气体和空气混合物连续长期存在的区域正常操作时，有可能出现爆炸性气体和空气混合物正常操作时，不大可能出现爆炸性气体，即使出现也是短时的温度等级Tenperalure classes 最大表面温度IEC450℃T1300℃T2200℃T3100℃T585℃T6防爆标志例ClassⅠ,Zone1,AEX,ed,ⅡC，T6 等和IEC稍有不同。

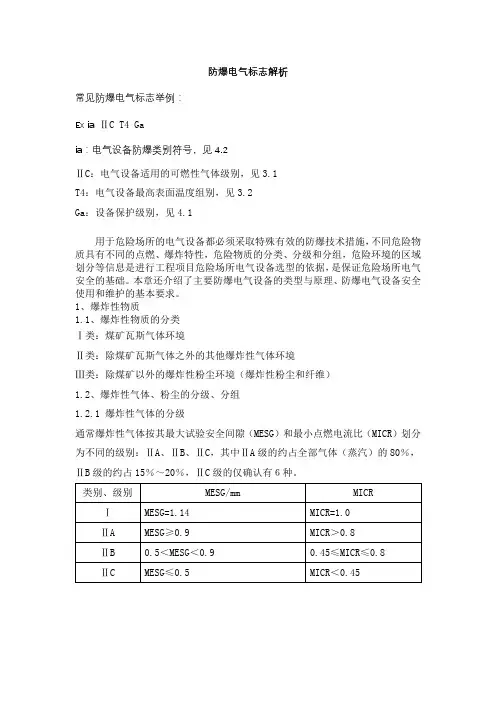

防爆电气标志解析常见防爆电气标志举例：Ex ia ⅡC T4 Gaia：电气设备防爆类别符号，见4.2ⅡC：电气设备适用的可燃性气体级别，见3.1T4：电气设备最高表面温度组别，见3.2Ga：设备保护级别，见4.1用于危险场所的电气设备都必须采取特殊有效的防爆技术措施，不同危险物质具有不同的点燃、爆炸特性，危险物质的分类、分级和分组，危险环境的区域划分等信息是进行工程项目危险场所电气设备选型的依据，是保证危险场所电气安全的基础。

本章还介绍了主要防爆电气设备的类型与原理、防爆电气设备安全使用和维护的基本要求。

1、爆炸性物质1.1、爆炸性物质的分类Ⅰ类：煤矿瓦斯气体环境Ⅱ类：除煤矿瓦斯气体之外的其他爆炸性气体环境Ⅲ类：除煤矿以外的爆炸性粉尘环境（爆炸性粉尘和纤维）1.2、爆炸性气体、粉尘的分级、分组1.2.1 爆炸性气体的分级通常爆炸性气体按其最大试验安全间隙（MESG）和最小点燃电流比（MICR）划分为不同的级别：ⅡA、ⅡB、ⅡC，其中ⅡA级的约占全部气体（蒸汽）的80％，ⅡB级的约占15％～20％，ⅡC级的仅确认有６种。

1.2.2 爆炸性气体的分组1.2.3爆炸性粉尘的分级、分组分级：根据《爆炸性环境 第1部分：设备通用要求》（GB 3836.1-2010），将爆炸性粉尘和纤维定义为Ⅲ类爆炸性物质，并细分为ⅢA 、ⅢB 和ⅢC 三个级别。

ⅢA 为可燃性飞絮，ⅢB 为非导电性粉尘，ⅢC 为导电性粉尘。

其中导电性粉尘最危险，例如铝粉、钛粉。

分组：爆炸性粉尘、纤维与气体形态不同，采用的防爆措施也不同。

预防粉尘爆炸在电气设备上采用的基本防护措施是是外壳全封闭，阻止粉尘进入电气设备内部，当然也就不可能有设备外壳内部爆炸向壳外爆炸现象存在。

因此，粉尘不需做气体那样的分级。

但由于温度引起的点燃还是要考虑的，故将粉尘按其引燃温度划分组别，与爆炸性气体环境分组一致。

2、危险环境2.1爆炸性气体环境的危险区域划分2.2 粉尘爆炸危险场所分类3、防爆电气设备的分类与识别3.1 防爆电气设备的分类爆炸性环境用电气设备分为Ⅰ类、Ⅱ类、Ⅲ类：Ⅰ类电气设备用于煤矿瓦斯气体环境。

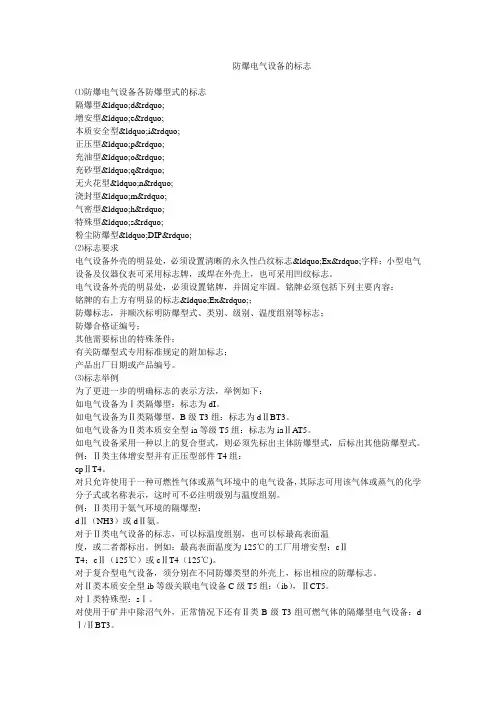

防爆电气设备的标志⑴防爆电气设备各防爆型式的标志隔爆型“d”增安型“e”本质安全型“i”正压型“p”充油型“o”充砂型“q”无火花型“n”浇封型“m”气密型“h”特殊型“s”粉尘防爆型“DIP”⑵标志要求电气设备外壳的明显处，必须设置清晰的永久性凸纹标志“Ex”字样；小型电气设备及仪器仪表可采用标志牌，或焊在外壳上，也可采用凹纹标志。

电气设备外壳的明显处，必须设置铭牌，并固定牢固。

铭牌必须包括下列主要内容：铭牌的右上方有明显的标志“Ex”；防爆标志，并顺次标明防爆型式、类别、级别、温度组别等标志；防爆合格证编号；其他需要标出的特殊条件；有关防爆型式专用标准规定的附加标志；产品出厂日期或产品编号。

⑶标志举例为了更进一步的明确标志的表示方法，举例如下：如电气设备为Ⅰ类隔爆型：标志为dI。

如电气设备为Ⅱ类隔爆型，B级T3组：标志为dⅡBT3。

如电气设备为Ⅱ类本质安全型ia等级T5组：标志为iaⅡAT5。

如电气设备采用一种以上的复合型式，则必须先标出主体防爆型式，后标出其他防爆型式。

例：Ⅱ类主体增安型并有正压型部件T4组：epⅡT4。

对只允许使用于一种可燃性气体或蒸气环境中的电气设备，其际志可用该气体或蒸气的化学分子式或名称表示，这时可不必注明级别与温度组别。

例：Ⅱ类用于氨气环境的隔爆型：dⅡ（NH3）或dⅡ氨。
