防爆标志释义

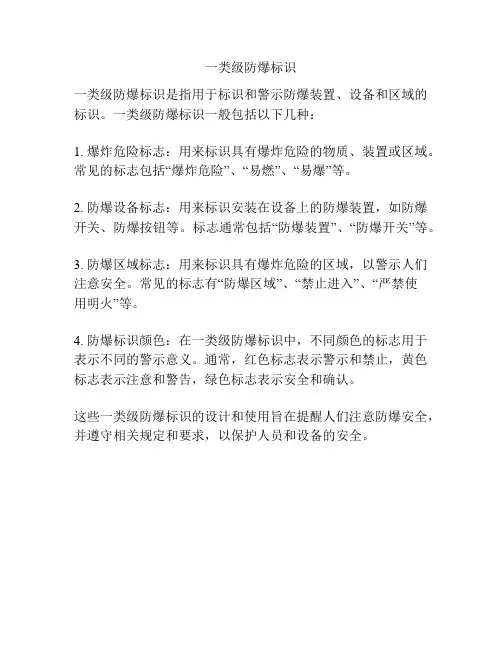

一类级防爆标识
一类级防爆标识是指用于标识和警示防爆装置、设备和区域的标识。

一类级防爆标识一般包括以下几种：
1. 爆炸危险标志：用来标识具有爆炸危险的物质、装置或区域。

常见的标志包括“爆炸危险”、“易燃”、“易爆”等。

2. 防爆设备标志：用来标识安装在设备上的防爆装置，如防爆开关、防爆按钮等。

标志通常包括“防爆装置”、“防爆开关”等。

3. 防爆区域标志：用来标识具有爆炸危险的区域，以警示人们注意安全。

常见的标志有“防爆区域”、“禁止进入”、“严禁使
用明火”等。

4. 防爆标识颜色：在一类级防爆标识中，不同颜色的标志用于表示不同的警示意义。

通常，红色标志表示警示和禁止，黄色标志表示注意和警告，绿色标志表示安全和确认。

这些一类级防爆标识的设计和使用旨在提醒人们注意防爆安全，并遵守相关规定和要求，以保护人员和设备的安全。

防爆标志中个字母的含义防爆标志有4-5个小含义，小含义用空格隔开,然后组成一个产品的具体含义，举一个栗子：“Ex d ⅡC T6 Gb”这是一个常见的防爆标志，有5个小含义：①“Ex”：防爆产品标记，国内防爆标志都以Ex开头；②“d”：产品的防爆形式；③“ⅡC”：指产品可使用于哪种危险场所；④“T6”：温度组别；⑤“Gb”：产品的设备保护级别;看了上面是不是稍微明白点了？还不明白？别担心，下面一一讲解标志的小含义。

01、防爆标记防爆标记Ex ：这个代表符合中国标准，国内防爆标志都以Ex开头。

02、保护型式保护型式指产品采取的防爆措施，常见的防爆型式有：那么，这些常见防爆型式的工作原理又有什么不同呢？将爆炸隔绝于容器内①隔爆型(d)消除点火源①增安型(e)②本质安全型(i)③限制呼吸型(nR)隔绝可燃混合气体与点火源①浇封型(m)②油浸型(o)③充砂型(q)④正压型(p)⑤防尘型(t)03、设备类别+气体/粉尘组别爆炸性气体及粉尘环境用电气设备分为三类：I类：煤矿井下用电气设备；II类：地面和其他场所爆炸性气体环境用电气设备。

其中，爆炸性气体又分为IIA非矿甲烷和丙烷、IIB乙烯、和IIC氢气和乙炔类。

III类：除煤矿外，地面和其他场所爆炸性粉尘环境用电气设备。

其中，爆炸性粉尘又分为IIIA纤维和飞絮、IIIB非导电粉尘、IIIC导电粉尘类。

表1：爆炸性气体混合物的组别与最大实验安全间隙MESG或最小点燃电流比MICR之间的关系* NEC分级标准为美国电气规程04、温度组别爆炸性气体混合物都有能被点燃的温度极限值，即引燃温度。

这就要求此环境下使用的电气设备表面最高温度不能高于引燃温度。

电气设备按其最高表面温度分为T1-T6组, T1-T6组对应电气设备的最高表面温度不能超过对应的温度组别的允许值。

温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如下表所示。

表2-1：能够引燃爆炸性气体或粉尘环境的热表面最低温度由于不同气体的引燃温度是不一样的，因此不同气体对防爆电气设备的温度要求也是不一样。

防爆标志辨识在企业的安全检查过程中，经常会遇到各种型式的防爆电气设备标志，如何理解防爆电气设备的标志并正确选用防爆电气设备十分重要。

有些企业会把适用于气体防爆环境的电气设备使用于粉尘防爆环境，也有企业会把适用于粉尘防爆环境的电气设备使用于气体防爆环境。

也有企业在选用气体防爆环境的电气设备时，防爆等级不够，譬如，二硫化碳气体防爆环境选用了IIB等级。

GB3836系列和GB12476系列给出气体爆炸性环境和粉尘爆炸性环境的防爆电气设备的技术标准。

下面我们来简单介绍一下防爆标志的有关内容。

GB3836.1-2010第29节给出了有关防爆标志的说明。

1、防爆标志的组成举例：ExiaIICT6的含义Ex：表明电气设备符合GB3836.1-2010第1章所列专用标准的一个或多个防爆型式。

2、爆炸性气体防爆环境，所使用的的各种防爆型式如下：d：隔爆外壳（对应EP1Gb或Mb）；e：增安型（对应EP1Gb或Mb或Gc）;ia：本质安全型（对应EP1Ga或Ma）、ib：本质安全型（对应EP1Gb或Mb）、ic：本质安全型（对应EP1GC）；ma：浇封型（对应EP1Ga或Ma）、mb：浇封型（对应EP1Gb或Mb）、me：浇封型（对应EP1GC）；nA：无火花（对应EP1Gc）、nC:火花保护（对应EP1Gc）、nR：限制呼吸（对应EP1Gc）;o：油浸型（对应EP1Gb）;px：正压型（对应EP1Gb或Mb）.py：正压型（对应EP1Gb）、pz：正压型（对应EP1Gc）;q：充砂型（对应EP1Gb或Mb）。

3、爆炸性粉尘防爆环境，所使用的的各种防爆型式如下：ta：外壳保护型（对应EP1Da）、tb：外壳保护型（对应EP1Db）tc：外壳保护型（对应EP1Dc）；ia：本质安全型（对应EP1Da）.ib：本质安全型（对应EP1Db）. ic：本质安全型（对应EP1De）；ma：浇封型（对应EP1Da）、mb：浇封型（对应EP1Db）、me：浇封型（对应EP1Dc）；P：正压型（对应EP1Db或DC）o4、气体粉尘类别，分类如下：爆炸性环境用电气设备分为I类、∏类和HI类。

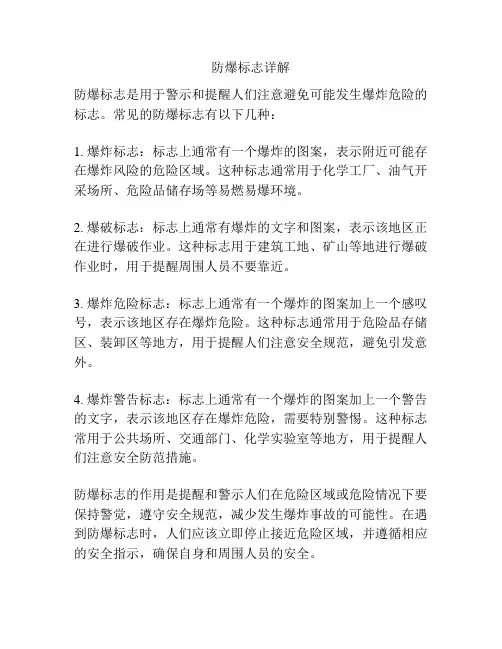

防爆标志详解
防爆标志是用于警示和提醒人们注意避免可能发生爆炸危险的标志。

常见的防爆标志有以下几种：
1. 爆炸标志：标志上通常有一个爆炸的图案，表示附近可能存在爆炸风险的危险区域。

这种标志通常用于化学工厂、油气开采场所、危险品储存场等易燃易爆环境。

2. 爆破标志：标志上通常有爆炸的文字和图案，表示该地区正在进行爆破作业。

这种标志用于建筑工地、矿山等地进行爆破作业时，用于提醒周围人员不要靠近。

3. 爆炸危险标志：标志上通常有一个爆炸的图案加上一个感叹号，表示该地区存在爆炸危险。

这种标志通常用于危险品存储区、装卸区等地方，用于提醒人们注意安全规范，避免引发意外。

4. 爆炸警告标志：标志上通常有一个爆炸的图案加上一个警告的文字，表示该地区存在爆炸危险，需要特别警惕。

这种标志常用于公共场所、交通部门、化学实验室等地方，用于提醒人们注意安全防范措施。

防爆标志的作用是提醒和警示人们在危险区域或危险情况下要保持警觉，遵守安全规范，减少发生爆炸事故的可能性。

在遇到防爆标志时，人们应该立即停止接近危险区域，并遵循相应的安全指示，确保自身和周围人员的安全。

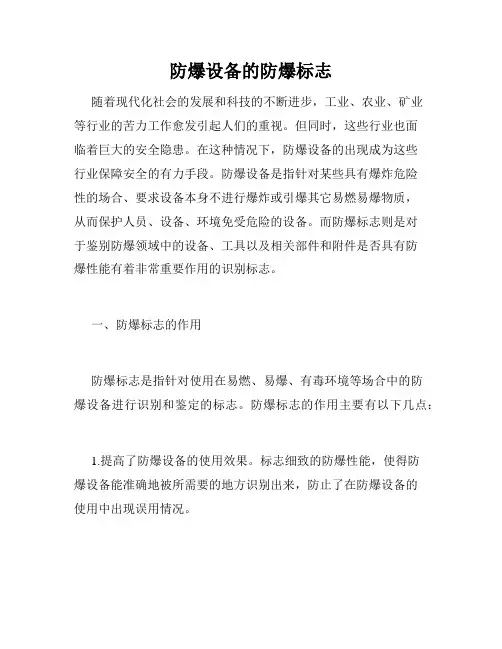

防爆设备的防爆标志随着现代化社会的发展和科技的不断进步，工业、农业、矿业等行业的苦力工作愈发引起人们的重视。

但同时，这些行业也面临着巨大的安全隐患。

在这种情况下，防爆设备的出现成为这些行业保障安全的有力手段。

防爆设备是指针对某些具有爆炸危险性的场合、要求设备本身不进行爆炸或引爆其它易燃易爆物质，从而保护人员、设备、环境免受危险的设备。

而防爆标志则是对于鉴别防爆领域中的设备、工具以及相关部件和附件是否具有防爆性能有着非常重要作用的识别标志。

一、防爆标志的作用防爆标志是指针对使用在易燃、易爆、有毒环境等场合中的防爆设备进行识别和鉴定的标志。

防爆标志的作用主要有以下几点：1.提高了防爆设备的使用效果。

标志细致的防爆性能，使得防爆设备能准确地被所需要的地方识别出来，防止了在防爆设备的使用中出现误用情况。

2.防爆设备的升级和推广。

随着标志的普及使用，消费者对于防爆设备的选择更具有信心，这就会促进防爆设备的升级和推广。

3.促进了防爆设备的生产和经营。

防爆标志正式规定后，为该行业标准产品的认证带供了法律依据，这有助于规范生产，促进经营。

二、防爆标志的规范表述防爆标志的规范表述是指根据某些标准规则对防爆标志进行化简、提炼、整合而形成的标志表述。

在防爆标志规范表述中，主要表述以下五个方面的内容：1.防爆性别孔。

如DFY、DFZH、DZX、DJK、XDZH等孔型。

这些标志的字母信号表示了该物品的型号、性能等特点。

例DFY系列防爆电动工具等，D类表示电动工具，F类表示手持，Y类表示采用了中型检测方式，而HZ、ZX、JK等表示检测方式。

XDZH系列表示防爆开关盒，字母X表示一般安全性缺陷特殊考虑的各类装置。

2.爆炸组型。

在爆炸发生前，爆炸的易燃气体及其蒸汽与空气准确的混合所形成的可燃性气体的组型，如IIA、IIB、IIC级组型，I类为可燃性气体或可燃性蒸汽爆炸组型分类。

3.安全性类别。

涉气体等情况下的物品，还需要进一步分析区分，如E类表示气体组型，是第一级，I为第二级，F为第三级，信息可做进一步区分，用来表述安全性方面的操作和使用指导。

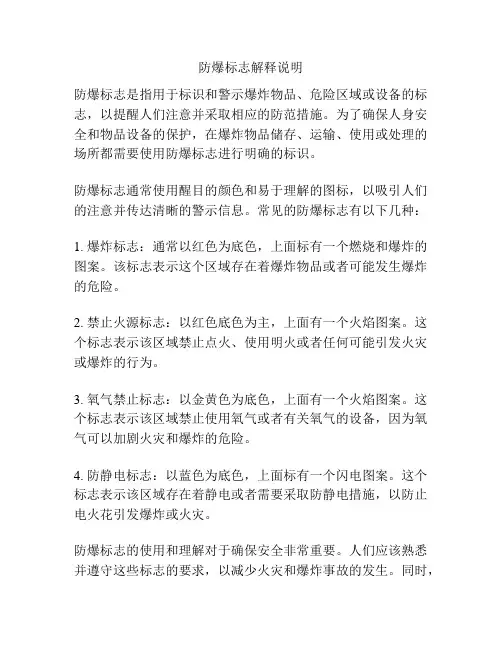

防爆标志解释说明
防爆标志是指用于标识和警示爆炸物品、危险区域或设备的标志，以提醒人们注意并采取相应的防范措施。

为了确保人身安全和物品设备的保护，在爆炸物品储存、运输、使用或处理的场所都需要使用防爆标志进行明确的标识。

防爆标志通常使用醒目的颜色和易于理解的图标，以吸引人们的注意并传达清晰的警示信息。

常见的防爆标志有以下几种：
1. 爆炸标志：通常以红色为底色，上面标有一个燃烧和爆炸的图案。

该标志表示这个区域存在着爆炸物品或者可能发生爆炸的危险。

2. 禁止火源标志：以红色底色为主，上面有一个火焰图案。

这个标志表示该区域禁止点火、使用明火或者任何可能引发火灾或爆炸的行为。

3. 氧气禁止标志：以金黄色为底色，上面有一个火焰图案。

这个标志表示该区域禁止使用氧气或者有关氧气的设备，因为氧气可以加剧火灾和爆炸的危险。

4. 防静电标志：以蓝色为底色，上面标有一个闪电图案。

这个标志表示该区域存在着静电或者需要采取防静电措施，以防止电火花引发爆炸或火灾。

防爆标志的使用和理解对于确保安全非常重要。

人们应该熟悉并遵守这些标志的要求，以减少火灾和爆炸事故的发生。

同时，
对于防爆标志的维护和更新也是必要的，以保持其可见性和有效性。

摘要:防爆标志（ExdIIBT4)含义及选择，一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。

防爆型产品的外壳上一般有以下标志防爆标志(ExdIIBT4)含义及选择一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。

防爆型产品的外壳上一般有以下标志，具体含义如下：Ex d n B T4® dXD® ⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx表示欧共体；AD—意大利；MS、AE一法国；FLP——英国；UL、FM——美国；E——德国IEC 第②位编码代号防爆型式国家标准防爆措施适用区域 d隔爆型GB3836. 2隔离存在的点火源Zonel, Zone2 e增安型GB3836. 3设法防止产生点火源Zonel,Zone2 ia本安型GB3836.4限制点火源的能量Zone0_2 ib本安型GB3836.4限制点火源的能量Zonel, Zone2 P正压型GB3836. 5危险物质与点火源隔开Zonel, Zone2 o充油型GB3836.6危险物质与点火源隔开Zonel, Zone2q充砂型GB3836.7危险物质与点火源隔开Zonel，Zone2 n无火花型GB3836.8设法防止产生点火源Zone2 m浇封型GB3836. 9设法防止产生点火源Zonel, Zone2 h气密型GB3836.10设法防止产生点火源Zonel, Zone2 s特殊型DIP粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS I)在正常情况下，爆炸性气体混合物连续或长时间存在的场所Zone 0(0区）Div. 1 在正常情况下爆炸性气体混合物有可能出现的场所1区在正常情况下爆炸性气体混合物不可能出现，仅仅在不正常情况下，偶尔或短时间出现的场所2区Div. 2粉尘或纤维(class n/m)在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物可能连续,短时间频繁地出现或长时间存在的场所10区Div. 1在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物不能出现，仅仅在不正常情况下，偶尔或短时间出现的场所11区Div. 2 第③位编码I——煤矿、井下用电气设备 n——工厂用电气设备第④位编码n类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESGOmn)最小点燃电流比MICR 矿井下I甲烷0.280mJ矿井外的工厂 IIA 丙烷 0.180mJ MESOO. 9 MICR>0.8IIC 氢气 0. 019mJ 0. 55：MESG 0. 45>MICR第⑤位编码II类爆炸性气体环境中电气设备温度组别温度组别自然温度tcc)常见爆炸性气体设备允许表而温度rc) T1 T5=450氢气、丙烯腈等46种450 T2 450>T5=300乙炔、乙烯等47种300 T3 300>T>200汽油、丁烯醛等36种200 T4 200>T>135乙醛、四氟乙烯等6种135 T5 135>T>100 :硫化碳 100T6 100>T彡85硝酸乙酯和亚硝酸乙酯85。

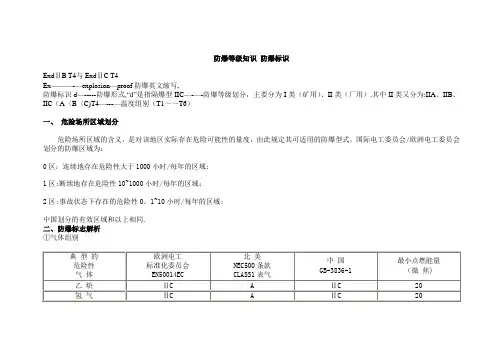

防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex———-—explosion—proof防爆英文缩写,防爆标识d—-----防爆形式,“d”是指隔爆型IIC—-—-防爆等级划分，主要分为I类（矿用）、II类（厂用）.其中II类又分为:IIA、IIB、IIC（A〈B〈C)T4—---—温度组别（T1～～T6）一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。

国际电工委员会/欧洲电工委员会划分的防爆区域为：0区：连续地存在危险性大于1000小时/每年的区域;1区:断续地存在危险性10~1000小时/每年的区域；2区:事故状态下存在的危险性0。

1~10小时/每年的区域;中国划分的有效区域和以上相同.二、防爆标志解析①气体组别注：中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳，ⅡA级最小点燃能量为200微焦耳.气体分组和点燃温度，在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。

②温度组别（T组）这是与气体点燃温度有关的电气设备(假定环境温度为40℃时)的最高表面温度，点燃能量与点燃温度无关。

在标准BS5345第一部分中列出了所有可燃性气体和其组别.③防爆标志以下以CENELEC氢气防爆标志为例：E Ex ia ⅡC T4④名词解释隔爆型电气设备（d）:是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备.增安型电气设备（e）：正常运行条件下,不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施,提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备。

本质安全型电气设备（i）：在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。

无火花型电气设备（n）：在正常运行条件下不产生电弧或火花，也不产生能够点燃周围爆炸性混合物的高温表面或灼热点，且一般不会发生有点燃作用的故障的电气设备。

一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。

防爆型产品的外壳上一般有以下标志，具体含义如下：Ex d ⅡB T4①②③④⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利；MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型GB3836.2 隔离存在的点火源Zone1,Zone2e 增安型GB3836.3 设法防止产生点火源Zone1,Zone2ia 本安型GB3836.4 限制点火源的能量Zone0-2ib 本安型GB3836.4 限制点火源的能量Zone1,Zone2p 正压型GB3836.5 危险物质与点火源隔开Zone1,Zone2o 充油型GB3836.6 危险物质与点火源隔开Zone1,Zone2q 充砂型GB3836.7 危险物质与点火源隔开Zone1,Zone2n 无火花型GB3836.8 设法防止产生点火源Zone2m 浇封型GB3836.9 设法防止产生点火源Zone1,Zone2h 气密型GB3836.10 设法防止产生点火源Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所1 区在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所2 区Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所10 区Div.1在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所11 区Div.2第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJ MESG≥0.9 MICR＞0.8ⅡB 乙烯0.060mJ 0.9＞MESG＞0.5 0.8≥MICR≥0.45ⅡC 氢气0.019mJ 0.5≥MESG 0.45＞MICR第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T（℃）常见爆炸性气体设备允许表面温度（℃）T1 T≥450 氢气、丙烯腈等46 种450T2 450＞T≥300 乙炔、乙烯等47 种300T3 300＞T≥200 汽油、丁烯醛等36 种200T4 200＞T≥135 乙醛、四氟乙烯等6 种135T5 135＞T≥100 二硫化碳100T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯85。

防爆等级标志防爆等级标志是指在特殊环境中，用来标识电气设备能否在爆炸性气体环境中安全工作的标志。

它通过显示不同的图形和符号，告知工作人员设备的防爆等级，以便在操作和维修过程中采取相应的防护措施，保障工作人员的安全。

防爆等级标志一般由以下几个部分组成：防爆等级的标签，等级标志图案，防爆等级代码和防爆等级的描述。

以上这些部分共同构成了完整的防爆等级标志。

首先，防爆等级标签通常采用醒目的颜色，如红色、黄色等，以吸引人们的注意。

标签中的图案和符号也是非常重要的一部分，它们要能够直观地表达设备的防爆等级。

例如，常见的防爆等级标志图案包括火焰、闪电、火花等，这些图案能够清晰地告知工作人员设备所处的防爆等级。

其次，防爆等级代码是防爆等级标志的重要组成部分。

通常采用字母和数字的组合来表示不同的防爆等级。

例如，防爆等级为ExdIIBT4，其中的“Ex”表示防爆等级的类别，d表示设备的爆炸保护方式，IIB表示设备所能防护的爆炸性气体，T4表示设备的最高表面温度。

最后，防爆等级的描述是为了进一步解释防爆等级标志的意义和作用。

描述通常包括设备的使用条件、防爆等级的范围、适用的爆炸性气体和温度等信息。

通过阅读这些描述，工作人员能够更好地理解设备的防爆能力，从而采取相应的安全措施。

防爆等级标志的应用范围非常广泛，特别是在石油、化工、煤炭等行业的爆炸性气体环境中。

在这些特殊的环境中，电气设备必须具备一定的防爆能力，以防止火花、爆炸等危险情况的发生。

因此，防爆等级标志的使用对于保障工作人员的安全至关重要。

总之，防爆等级标志是在特殊环境中为了保障工作人员安全而采取的措施之一。

通过标签、图案、代码和描述，它告知工作人员设备的防爆等级，使得工作人员能够采取正确的防护措施。

在使用电气设备时，我们要注意仔细阅读和理解防爆等级标志，确保我们的工作环境的安全。
