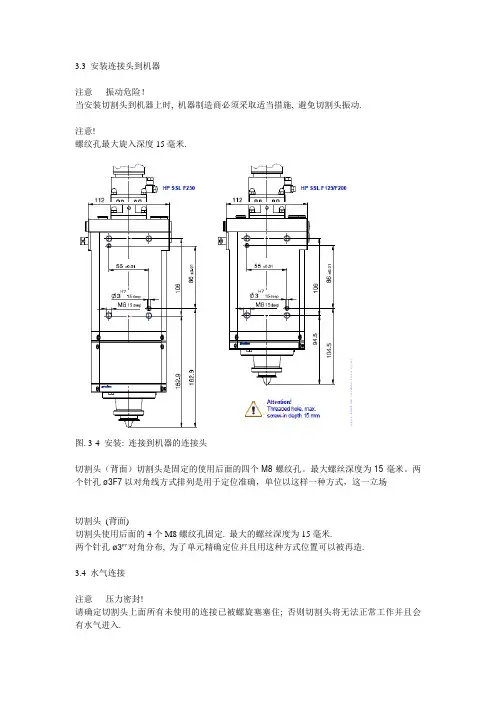

3.3 安装连接头到机器注意– 振动危险！当安装切割头到机器上时, 机器制造商必须采取适当措施, 避免切割头振动.注意!螺纹孔最大旋入深度15毫米.图. 3-4 安装: 连接到机器的连接头切割头（背面）切割头是固定的使用后面的四个M8螺纹孔。
最大螺丝深度为15毫米。
两个针孔ø3F7以对角线方式排列是用于定位准确，单位以这样一种方式，这一立场切割头(背面)切割头使用后面的4个M8螺纹孔固定. 最大的螺丝深度为15毫米.两个针孔ø3F7对角分布, 为了单元精确定位并且用这种方式位置可以被再造.3.4 水气连接注意– 压力密封!请确定切割头上面所有未使用的连接已被螺旋塞塞住; 否则切割头将无法正常工作并且会有水气进入.3.4.1 连接切割气体图. 3-5 安装: 切割气体1 切割气体连接G1/82 切割气体连接G1/8切割气体注意– 切割气体!只能使用干净, 干燥的气体.对切割头的最大压力为25bar (2.5 MPa).连接切割气体(连接1, 2) (G1/8).普雷茨特推荐使用尽可能最大直径的水管连接两个切割气体连接.未使用的连接必须用螺旋塞塞住.交货时, 连接已用假塞子塞上.注意: 如果顶部的两个切割气体连接已经使用, 切割气体的水管必须始终连接到两个连接.3.4.2 连接冷却气体图. 3-6 安装: 喷嘴电极冷却气体3 冷却气体连接G1/8, 喷嘴4 辅助气体/液体, G1/87 4的出口连接(4)(G1/8)与相关的出口孔(7) (ø8 毫米)可以用来为工作区提供额外的气体和液体. 最大压力为5bar (0.5 MPa).未使用的连接必须使用螺旋塞塞住.喷嘴电极冷却气体(可选)冷却喷嘴电极如果需要, 螺母的冷却气体出口可以提供额外的喷嘴电极冷却.我们推荐您在切割强反射和厚板材的时候使用额外的气体喷嘴冷却设备.注意– 冷却气体!冷却喷嘴的最大压力位5bar (0.5 MPa).只能使用压缩气体或者具有如下特征的气体(无氧):* 水含量: 无需考虑* 油含量: 最大每立方米1毫克* 颗粒尺寸: 最大4微米将气体供给水管连接到连接(3) (G1/8).注意: 未使用的连接必须使用螺丝塞子塞住.冷却气体压力冷却气体流量和压力主要取决于用于切割的激光能量.因此我们无法推荐一个合适气压数值. 但是, 正确的压力数值可以通过测试得到.最佳的冷却效果在大约0.5 bar (0.05 MPa) 下就已经可以达到.3.4.3 连接水冷系统注意– 水冷!* 只能使用去离子/蒸馏水, 导电率< 20μS/cm (见页5-42的”水冷回路的腐蚀” ).* 水冷回路的温度的设置需要保证不会形成光学上的凝结(见露点, 页7-64上面的表7-2). * 最大水压为5 bar (0.5 MPa).必须保证最小水冷流量为2.0 I/min.*应使用外径/内径为ø6/ ø4 毫米的供水线.图. 3-7 安装: 水冷(水冷回路)8 水连接G1/8, 供给水管9水连接G1/8, 回流水管将水冷水管连接到相关连接(G1/8).供给水管连接到连接(8), 回流水管连接到连接(9) (见媒介连接标签, 页2-14上面的图. 2-4).注意– 水冷回路的腐蚀!为了避免仪器被腐蚀, 必须按照机器制造商的指导间隔进行维护, 必须关注激光源制造商或者冷却单元制造商.为了保护水冷回路(不锈钢)不受电化学腐蚀, 不能使用铜或者黄铜连接, 只能使用不锈钢或者塑料连接.3.5 连接系统电子设备当安装电缆时必须遵守下面的基本规则:* 当线性驱动器移动时:- 插件连接器不能受到任何压力.- 电缆不能擦碰其他部件.* 电缆不能弯曲到最小弯曲半径以下.* 电缆不能受到任何牵引应力.切割头使用Lasermatic分析电子系统工作分析电子系统图. 3-8 安装: 连接图(分析电子系统)1 5针连接器(6, 标签) 3 5针电缆, 检测装置2 BNC连接(5, 标签) 4 传感器电缆(最大20米)Switch 开关Focal length 焦距[mm]SW1 SW2 SW31 1 1 011F125F200F250BU BK BN WH Wire colours (optional) 线缆颜色(可选)备注:SW1可用的替换检测盒SW2与SW3聚焦码(F125 - F250)SW4可用的防护窗表3-1 检测装置– 开关分配连接5针电缆(检测装置)1．旋转5针角度使其与连接(1)耦合.2．连接开放式电缆的端头到机器的PLC.操作时请记录电缆应该在何处运行.连接图请见页7-61上面的图. 7-1.备注: SW1 可用的替换墨盒; SW4 可用的保护窗盒连接传感器电缆连接传感器电缆(2)至BNC耦合(1), 固定并且连接到分析电子系统.操作时请记录传感器电缆的最大长度.关于分析电子线路图的详细信息请参阅独立的操作说明文档”冲孔传感器PS130” (P0130-0000-BEN10)注意– 电缆!损坏的电缆和插件连接器会引起线性驱动器失控的移动从而影响切割结果.不要将传感器电缆与其他的更大直径的移动电缆捆绑在一起.否则, 当电缆线弯曲的时候会产生牵引应力损坏电缆.4 调试4.1 安全事项一般安全事项我们认为您已经知道并且注意到了下列普遍接受的安全规则：* VDE规则，特别是VDE 0100/0837* BGV A1 一般规则* BGV A3 电气系统与设备* BGV B2 激光辐射事件防护规则个人需求任何修理和检修工作需要专业知识并且只可以由经过训练的专业人员实施。
qbh接头标准
QBH接头是针对激光器输出头的高端光纤接头，主要用于纤芯直径为400μm以及800μm的光纤应用。
它的标准包括以下方面：
1. 结构：QBH接头的结构主要分为壳体、端面、连接器三个部分。
其中，壳体采用金属材料，如铝合金、不锈钢等，以确保光缆端口有足够的固定性和稳定性。
端面采用光学抛光技术，以确保光纤连接的低损耗。
连接器采用插拔式设计，方便安装和维护。
2. 尺寸：QBH接头的尺寸为16mm×38mm×8mm，重量约为20g。
3. 插入损耗：QBH接头的插入损耗应不大于。
4. 重复性：QBH接头的重复性应不大于。
5. 互换性：QBH接头的互换性应不大于。
6. 耐久性：QBH接头应能承受至少100次的插拔循环，且在承受插拔循环后，其插入损耗和重复性应满足要求。
7. 环境适应性：QBH接头应能在-5℃~+50℃的环境温度下正常工作，且在承受一定的温湿度循环后，其性能应不受影响。
此外，QBH接头还具有抗振、抗冲击、耐腐蚀等特点，能在各种复杂环境下稳定可靠地工作。
