HK4100F继电器手册

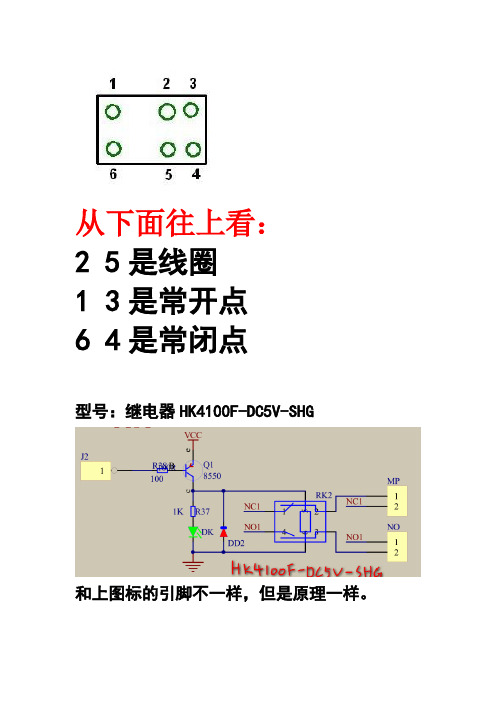

从下面往上看：
2 5是线圈
1 3是常开点
6 4是常闭点
型号：继电器HK4100F-DC5V-SHG
和上图标的引脚不一样，但是原理一样。

测试继电器好坏方法：将已经用三极管放大过的电流接2（5）引脚，将5（2）引脚接地，（以第一幅为准），如果听到一声清脆的响声说明是好的，如果没有反应则说明继电器是坏的。

（输入的电流信号的引脚，要将高低电平信号都得试一次，这个因三极管放大电流时工作方式不同而不同）
使用：使用时原理性的东西以第二幅图的内容为准。

大致原理为给一个电压信号，通过三极管放大电流后，接在继电器的线圈上，然后使得继电器原本导通（断开）的两个引脚断开（导通），根据这一特性把继电器设计成可控开关作用。

（资料素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

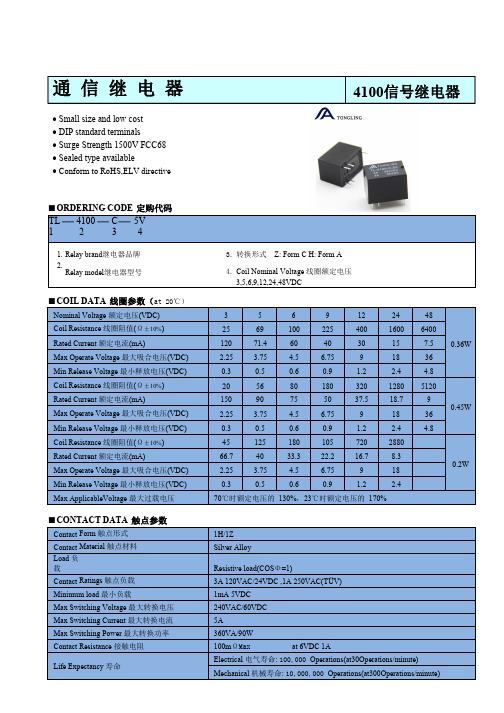

4100信号继电器通信继电器●Small size and low cost ●DIP standard terminals ●Surge Strength 1500V FCC68●Sealed type available●Conform to RoHS,ELV directive■TL 4100C 5V 12341.Relay brand 继电器品牌 3.转换形式Z:Form C H:Form A4.Coil Nominal Voltage 线圈额定电压3,5,6,9,12,24,48VDC2.Relay model 继电器型号■COIL DATA 线圈参数（at 20℃）Nominal Voltage 额定电压(VDC)35691224480.36WCoil Resistance 线圈阻值(Ω±10%)256910022540016006400Rated Current 额定电流(mA)12071.4604030157.5Max Operate Voltage 最大吸合电压(VDC) 2.25 3.75 4.5 6.7591836Min Release Voltage 最小释放电压(VDC)0.30.50.60.9 1.2 2.4 4.8Coil Resistance 线圈阻值(Ω±10%)205680180320128051200.45W Rated Current 额定电流(mA)150********.518.79Max Operate Voltage 最大吸合电压(VDC) 2.25 3.75 4.5 6.7591836Min Release Voltage 最小释放电压(VDC)0.30.50.60.9 1.2 2.4 4.8Coil Resistance 线圈阻值(Ω±10%)4512518010572028800.2WRated Current 额定电流(mA)66.74033.322.216.78.3Max Operate Voltage 最大吸合电压(VDC) 2.25 3.75 4.5 6.75918Min Release Voltage 最小释放电压(VDC)0.30.50.60.91.22.4Max ApplicableVoltage 最大过载电压70℃时额定电压的130%，23℃时额定电压的170%■CONTACT DATA 触点参数Contact Form 触点形式1H/1Z Contact Material 触点材料Silver AlloyLoad 负载Resistive load(COS Ф=1)Contact Ratings 触点负载3A 120VAC/24VDC ,1A 250VAC(TÜV)Minimum load 最小负载1mA 5VDC Max Switching Voltage 最大转换电压240VAC/60VDC Max Switching Current 最大转换电流5A Max Switching Power 最大转换功率360VA/90W Contact Resistance 接触电阻100m ΩMaxat 6VDC 1ALife Expectancy 寿命Electrical 电气寿命:100,000Operations(at30Operations/minute)Mechanical 机械寿命:10,000,000Operations(at300Operations/minute)CHARACTERISTICS DATA性能参数■ENGINEERING DATA设计参数Timing 5Contact Switching Capacity 54Tim3e(ms)21Coil Power(w)Operation timeRelease timecurrent(A)DCResistive3ConACtact Resistive21Contact voltage(V)Op era tio n(X 10 00)1000500Life expectancy120VAC/24VDCAmblent Temperaturevs.Maximum VoitageMaximresistive load300250VACresistive load100705030umVoitage0.51 1.5234567Contact Current(A)Ambient temperatureInsulation Resistance绝缘阻值100MΩMin at500VDC Dielectric Strength Between Open Contacts触点间耐压500VAC(for one minute) Between Contacts and coil触点与线圈间耐压1000VAC(for one minute) Operate Time吸合时间5msRelease Time释放时间5msTemperature Range环境温度-30℃to+85℃Shock Resistance冲击Operating Extremes动作极限:10G Damage Limits破坏极限:50GVibration Resistance振动10-55Hz,1.5mmMax.switching frequency最大转换频率Mechanical:18,000operations/hr Electrical:1,800operations/hrHumidity湿度40-85% Weight重量Approx3.5g安装图■OVERALL AND MOUNTING DIMENSIONS 安装图接线图1561287Form 1C56128Form A备注：1）产品部分外形尺寸中未注尺寸公差：当外形尺寸≤1mm 时，公差为±0.2mm ；当外形尺寸在1~5mm 时，公差为±0.3mm ；当外形尺寸＞5mm 时，公差为±0.4mm 。

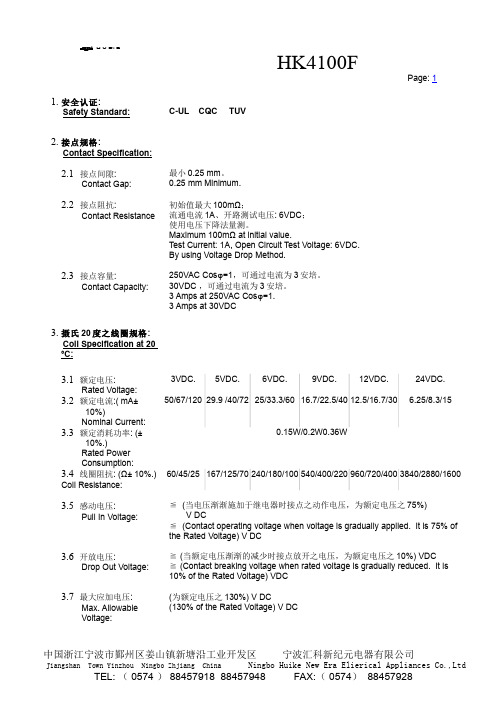

Page: 1 1.安全认证:Safety Standard:C-UL CQC TUV2.接点规格:Contact Specification:2.1接点间隙:Contact Gap:最小0.25 mm。

0.25 mm Minimum.2.2接点阻抗:Contact Resistance 初始值最大100mΩ；流通电流1A、开路测试电压: 6VDC；使用电压下降法量测。

Maximum 100mΩ at initial value.Test Current: 1A, Open Circuit Test Voltage: 6VDC. By using Voltage Drop Method.2.3接点容量:Contact Capacity:250VAC Cosφ=1，可通过电流为3安培。

30VDC ，可通过电流为3安培。

3 Amps at 250VAC Cosφ=1.3 Amps at 30VDC3.摄氏20度之线圈规格:Coil Specification at 20 °C:3.1额定电压:Rated Voltage:3VDC.5VDC.6VDC.9VDC.12VDC.24VDC.3.2额定电流:( mA±10%)Nominal Current:50/67/12029.9 /40/7225/33.3/6016.7/22.5/4012.5/16.7/30 6.25/8.3/153.3额定消耗功率: (±10%.)Rated PowerConsumption:0.15W/0.2W0.36W3.4线圈阻抗: (Ω± 10%.)Coil Resistance:60/45/25167/125/70240/180/100540/400/220960/720/4003840/2880/16003.5感动电压:Pull In Voltage:≦ (当电压渐渐施加于继电器时接点之动作电压，为额定电压之75%) V DC≦ (Contact operating voltage when voltage is gradually applied. It is 75% of the Rated Voltage) V DC3.6开放电压:Drop Out Voltage:≧ (当额定电压渐渐的减少时接点放开之电压，为额定电压之10%) VDC≧ (Contact breaking voltage when rated voltage is gradually reduced. It is 10% of the Rated Voltage) VDC3.7最大应加电压:Max. AllowableVoltage:(为额定电压之130%) V DC (130% of the Rated Voltage) V DCPage: 23.8动作时间:Operate Time:在施加额定电压时最大为6 milliseconds。

《电子技术》课程设计报告课题名称：电压控制恒流充电电路设计班级学号学生姓名专业系别指导老师电子技术课程设计指导小组2014年5月《电子技术》课程设计报告课题：电压控制恒流充电电路设计一、设计目的电子技术课程设计是模拟电子技术、数字电子技术课程结束后进行的教学环节。

其目的是：1、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。

2、学习较复杂的电子系统设计的一般方法，提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。

3、进行基本技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。

4、培养学生的创新能力。

二、设计要求1、充电电流为50mA。

2、控制电压为2.5V和3V,当充电电压上升到3V时自动断电,当用电电压下降到2.5V时自动通电。

3、由5V直流源供电。

4、按照课题设计任务书要求进行设计5、用图、表、文字说明描述电路设计步骤6、对选用的主要元器件（包括集成电路），给出规格型号及技术参数，并附元器件表一份；7、凡是选用的集成电路，必须画完整的接线图，并说明各引线的功能和使用方法，同时应列出功能表8、分析设计电路的工作原理。

9、根据现有实验室条件，对设计的电路进行设计，制作与调试。

10、按要求撰写设计报告三、总体设计（1）在恒流源部分，我们通过利用9012PNP硅管其发射级-基极导通电压0.7V和10Ω电阻输出50mA电流。

（2）在电压的自动控制部分，接入5V电压，调节Rw1，经分压以后，在上部电路中的电位比较器的正向输入端的电压为2.5V。

同理，调节Rw2的大小，使下部电位比较器的反向输入端电压为3V。

工作原理接通电源，由于A点初始电压为0，Ⅰ电位比较器工作1端输出高电平，驱动晶闸管工作，继电器1跟着工作其开关闭合，开始给电容器充电；当A 点电压达到3V，Ⅱ电位比较器工作1端输出高电平，三极管9018导通，继电器2工作使得晶闸管不工作，继电器1跟着不工作其开关断开，电容通过R3开始放电；当A点电压降到2.5V，Ⅰ电位比较器工作7端输出高电平，又驱动晶闸管工作，继电器2跟着工作其开关闭合，给电容器充电。

用单片机控制继电器这里继电器由相应的S8050三极管来驱动，开机时，单片机初始化后的P2.3/P2.4为高电平，＋5伏电源通过电阻使三极管导通，所以开机后继电器始终处于吸合状态，如果我们在程序中给单片机一条：CLR P2.3或者CLR P2.4的指令的话，相应三极管的基极就会被拉低到零伏左右，使相应的三极管截至，继电器就会断电释放，每个继电器都有一个常开转常闭的接点，便于在其他电路中使用，继电器线圈两端反相并联的二极管是起到吸收反向电动势的功能，保护相应的驱动三极管.51单片机驱动继电器电路1.基本电路如右图。

2.单片机的IO口输出电流很小4到20mA，所以要用三极管放大来驱动继电器。

主要技术参数1.触点参数：触点形式：1C（SPDT）触点负载：3A 220V AC/30V DC阻抗：≤100mΩ额定电流：3A电气寿命：≥10万次机械寿命：≥1000万次2.线圈参数：阻值(士10%)：120Ω线圈功耗：0.2W额定电压：DC 5V吸合电压：DC 3.75V释放电压：DC 0.5V工作温度：-25℃～+70℃绝缘电阻：≥100MΩ型号：HK4100F-DC5V-SH 线圈与触点间耐压：4000V AC/1分钟触点与触点间耐压：750V AC/1分钟继电器工作吸合电流为0.2W/5V=40mA或5V/120Ω≈40mA。

三极管基极电流：继电器的吸合电流/放大倍数=基极电流(40mA/100 =4mA)，为工作稳定，实际基极电流应为计算值的2倍以上。

基极电阻：（5V-0.7V）/基极电流=电阻值(4.7V/8mA =3.3KΩ)。

这里单片机IO口输出高电平触发三极管导通。

经过以上的分析计算得出：三极管可用极性是NPN 的9014或8050，电阻选3.3KAT89S52 每个单个的引脚，输出低电平的时候，允许外部电路，向引脚灌入的最大电流为 10 mA；每个 8 位的接口（P1、P2 以及 P3），允许向引脚灌入的总电流最大为 15 mA，而 P0 的能力强一些，允许向引脚灌入的最大总电流为 26 mA；全部的四个接口所允许的灌电流之和，最大为 71 mA。

第一节简介1.1简介本手册包括了仕富梅4102和4104气体纯度分析仪的安装，运行和配置资料。

相关细节详见4100维修手册。

1.2词汇表FSD 满刻度偏差，可能会超出测量范围，如顺磁气体传感器组件的100%氧和氧化锆气体传感器组件的999 999 vpm氧。

DV 死区（Dead volume）Top level menu 第一菜单V ARS 每个传感器的变量UDEF 用户定义的资料I1 … I4 内部气体传感器组件1.3概述底盘是一个可安装气体传感器组件的平台，能精确测量温度。

对于标准化气体传感器，其量程范围和浓度标准应依据用户的需求而定。

底盘还提供电源，连接和其他支持气体传感器组件的功能，接收起为计算样气浓度提供的输出。

计算出的浓度将显示在LCD显示屏上或者直接模拟输出。

4100是专为现代工业和实验室而设计的，它坚固、耐用，成本低，操作简单、安全，便于维修。

分析仪是由微电脑操作，适用范围广，通过前面板的快捷键控制即可。

快捷键旁是一大的液晶显示（LCD），用于显示温度，报警和其他数据。

4100的可选特性如下：●通过流量计和针阀监测和控制样气流量。

对于氧化锆传感器，针阀不适用。

●样气过滤器保护气体传感器组件免受微粒污染（不适用于氧化锆）。

●样气流量报警监测样气流量，当流量低于设定值时报警。

●在无人介入时，自动标定管可自行标定。

●附加的信号输出卡用于扩展模拟输出和继电器输出。

此型号的所有技术特性详见手册附录B的技术数据表。

启动和运行的操作如下：安装（第二节）分析仪运行的动力源和地点。

初始化配置（第三节）本节为用户界面指南，确定在标定前密码和时钟设置完成。

时钟的设置是为了确保标定记录的准确。

标定（第四节）本节主要是手动标定，自动标定，手动标定检查，自动标定检查。

主要配置（第五节）本节为报警级次，模拟输出，继电器和其他参数的设定。

检查（第六节）在系统设置不变的条件下，如何显示模拟输出设定，继电器分配，报警，故障与分析仪的相一致。

第一部分系统综述介绍S imlex 4100/4120是单个微机为基础，运用最新的安全技术的防火报警控制设备，该系统设备已通过美国U.L.认证,具有省电和自动巡监功能,并且可防止交流电源停电，并自动记录且显示该状态。

根据用户的选择,本设备可控制1270个点。

这个基本的系统包括一个主机板，现场接线端子，80个字符的LCD显示，电源和机箱。

根据不同要求，可配置各类卡或组件。

4100/4120系统单机最大可监控1270点。

4100主机和4120主机的区别在于是否有网卡，是否是网络的一台主机。

当主机不在网络中时为4100，当主机在网络中时称4120。

4100/4120主机的指采用了最新最快的微机处理器。

组态数据存在于可电擦除的FLACK EPROM中，使用现场修改组态数据更加简单。

主机板上更有备有电池的RAM 以保存重要的历史数据，哪怕完全将主机关闭。

4100/4120系统中采用的是开关电源，此电源提供24VDC 8安培的容量给负载设备和系统运行，提供4安培电流给蓄电池充电。

另外，此电源通过机内通开线路和主机板直接通讯，向主机板报告系统电压、当前电流和充电情况等30多个参数。

当系统存在不正常情况时，本机发出声音指示，并通过LCD显示出具体位置和电容。

4100/4120的面板上LCD显示器可显示出本系统的情况。

这个LCD显示器能显示出各种提示，通过菜单方式来指导用户按照程序操作以排除非正常状态。

本系统可完全现场编程组态，并且用户可按照建筑的实际情况和当地的规范要求进行变化。

系统操作描述4100/4120操作面板，后称面板，如下图所示：●绿色“PowerＯＮ”发光二极管（后称ＬＥＤ）指示交流电供电正常。

●其它ＬＥＤ不亮。

●ＬＣＤ上字符显示如下，表示系统处于正常状态。

如果面板上的报警发光二极管二类报警发光二极管,监视发光二极管或故障发光二极管闪光,并且有声音报警就说明有不正常的情况出现,ＬＣＤ显示可提供有关探测点的状况(报警, 二类报警监视和故障)。

继电器模块使用手册
By---阿亮电子一、产品实物图：
输入端
VCC:继电器模块工作电压正极
GND:继电器模块工作电压负极
IN:控制信号输入口
输出端
NO:继电器常开端
COM:继电器公共端
OFF:继电器常闭端
二、继电器接法示意图
如上图接好，继电器模块Power亮，IN输入高电平，继电器吸合（会听到继电器有声响）指示灯亮。

被控制的灯泡接通220V电路而被点亮。

从而通过继电器模块实现低压（5V、9V、12V、24V）来控制高压电源的通与断。

继电器模块一组常开（OFF和COM）一组常开（ON和COM）开关状态相反，常开在继电器未动作的时候是断开的，而常闭是接通的，继电器动作后，常开的接通，常闭的断开。

三、功能介绍：
1、模块采用小家电通用的继电器原装松乐SRD系列继电器10W次开关
2、控制型号TTL，控制信号电压3-24V。

3、带电源指示灯和工作指示灯（吸合亮、断开灭）
4、控制脚加下拉电路，防止继电器误动作
5、输出控制可接直流（DC30V）或者交流（220V市电）负载
6、输出采用大电流接线端子，且方便接线无需焊接
7、控制简单，模块供电，然后给控制高电平，驱动继电器吸合，低电平，继电器断开（NPN三极管）。

8、带有三极管驱动，单片机等普通IO即可控制
9、4个定位螺丝孔直径3mm，孔中心间距20mm x 40mm
10，线路板小巧，尺寸为：46mm x 26mm 高20mm
