锅炉烟风道阻力计算

锅炉烟风阻力计算书一、锅炉烟气总阻力计算工 A h= A h L+ A hbt+ A h=m+ A h k7+ △ h cc+ A h./d+ A h,p （公式一）式中工Ah——烟气系统总阻力（Pa）Ah L——炉膛出口出的负压，因燃气锅炉为微正压燃烧（无该项）；△氐一一锅炉本体受热而阻力，根据厂家资料为950Pa；Ah.——省煤器阻力，根据厂家资料为30Pa；Ah ky——空气预热器阻力（无该项）；Ah cc——除尘器阻力（无该项）；A h7d——烟道阻力Ah yc——烟囱阻力1.1烟道阻力计算A h yd= A h=+ A h.= （A L/d+£） X 3 "0/2X273/ （273+t）（公式二）式中Ah泌——烟道阻力（Pa）A——摩擦阻力系数，查表8. 4. 5-2得A取0. 03；L——烟道长度取3米；d——烟道直径0. 45me——局部阻力系数0.73 --- 气体流速，按9m/sP°一一气体密度，按1. 34Kg/Xm3 t——烟气平均温度，按80°C将以上数据代入公式二得，Ahy尸(0. 03X3/0. 45+0. 7) X92X1. 34/2X273X (273+80) =37. 8Pa1.2烟囱阻力计算A h yc= A P3+ AP = A H 3 pj72g/d pj X p 门+A 3 e2/2 X p c(公式三) 式中——烟囱阻力A——烟囱的摩擦阻力，取0.04d PJ ---- 烟囱直径0. 45mH ----- 烟囱高度15m3“——烟气流速，按9m/sP PJ——烟气密度，按1. 34Kg/Nm3A——烟囱岀口阻力系数，取1.0将以上数据代入公式三得，Ah7=0. 04X15X9?2X9. 8/0. 45X1. 34+1. 0X9?2XI. 34 =61. 7Pa1. 3将以上计算结果代入公式一即可得到锅炉烟气总阻力S Ah=A hi+ A hbt+ A h=o+ A h k>-+ A h“+ A h./d+ A h yc=950+30+37. 8+61.7=1079. 5Pa二、烟囱抽力计算S=Hg[p°K X273/ (273+tJ -p°y X273/ (273+t pj)](公式四)式中s——烟囱抽力H一一烟囱高度，取15米P °K一一标态下空气密度，取1. 293kg/m3P °7一一标态下烟气密度，取1. 34kg/m5t k一一空气温度，取io°C t pj——烟气平均温度，取80°C则S=15X9.8X [ (1.293X273/(273+10)- 1. 34X273/(273+80)]=31. 4Pa四、燃烧器所提供的压头根据燃烧器负荷曲线可知，燃烧器在额定工况下所提供的压头为1200P&O五、烟风阻力分析△ P二1200-1079. 5+31. 4=151. 9Pa>0根据以上分析计算，安装省煤器后仍可以满足排烟要求。

工业锅炉烟风阻力计算概论1. 引言工业锅炉是大型工业设备，在生产中起着至关重要的作用。

其中，烟风阻力是工业锅炉中一个重要的参数之一。

烟风阻力的正确计算对于工业锅炉的运行和效率具有重要的影响。

本文将介绍工业锅炉烟风阻力的计算概论。

2. 计算公式在计算工业锅炉烟风阻力时，我们需要用到以下几个关键参数：•风速：表示烟风在管道中的流速，通常以米/秒（m/s）为单位。

•管道直径：表示烟风流动的管道的直径，通常以毫米（mm）为单位。

•管道长度：表示烟风流动的管道的长度，通常以米（m）为单位。

•管道摩擦系数：表示烟风在管道内壁上的摩擦情况。

根据这些参数，我们可以使用以下计算公式来计算工业锅炉烟风阻力：阻力 = （管道长度 * 管道摩擦系数 * 空气密度 * 风速^2）/（2 * 管道直径 * 1000）在这个公式中，空气密度通常可以根据温度和压力来计算得出，单位为千克/立方米（kg/m^3）。

同时，管道摩擦系数可以通过经验公式或者实验测定得到。

3. 简化计算方法上述给出的计算公式是较为通用的计算方法，但在实际应用中，为了简化计算过程，我们可以使用经验公式进行近似计算。

经验公式中，我们用到了一个参数——管道截面积。

管道截面积= (π * 管道直径^2) / 4通过这个管道截面积，我们可以得到一个简化的烟风阻力计算公式：阻力 = （管道摩擦系数 * 风速^2）/ (2000 * 管道截面积)这个公式对于一些简单的烟风阻力计算具有一定的准确性，并且计算过程也相对简单。

4. 应用案例为了更好地理解和应用工业锅炉烟风阻力的计算，我们举一个应用案例。

假设有一台工业锅炉，烟风管道直径为800毫米，长度为20米，风速为10米/秒，管道摩擦系数为0.03。

我们可以按照上述给出的计算公式进行计算，得到以下结果：根据通用计算公式计算得到的烟风阻力为0.248牛顿（N）。

根据简化计算方法计算得到的烟风阻力为0.064牛顿（N）。

可以看出，虽然简化计算方法得到的结果与通用计算公式有一定的差异，但对于一般的应用场景已经足够准确。

工业锅炉烟风阻力计算标准方法
1. 烟风阻力的定义：烟风阻力是指在锅炉烟气排放过程中，烟气在管道、烟囱等系统中受到的阻力。

它通常是由多个因素组成，如管道摩擦、弯头、节流装置和烟气温度等。

2. 烟风阻力计算的目的：计算烟风阻力的主要目的是确保烟气能够以足够的流速通过系统，以有效地排放热能和废气，同时确保锅炉运行安全。

3. 标准方法：工业标准和规范通常规定了烟风阻力计算的方法，以确保系统的合规性。

常用的标准包括ASME（美国机械工程师学会）标准、EN（欧洲标准）等。

4. 系统分析：首先，进行烟风阻力计算前，需要对整个烟气排放系统进行详细分析。

这包括锅炉、烟道、烟囱和附件设备的布局和尺寸。

5. 阻力因素考虑：在计算烟风阻力时，需要考虑多个因素，包括管道材料、管道内壁光滑度、烟气温度、流速、烟气密度等。

6. 阻力计算方法：一般来说，烟风阻力可以使用不同的计算方法，如Darcy-Weisbach公式、Hazen-Williams公式或Colebrook-White公式来进行计算。

这些公式适用于不同类型的管道和流体。

7. 使用计算工具：现代工程师通常使用计算软件或电子表格来进行烟风阻力计算，这些工具能够更容易地处理复杂的参数和方程式。

8. 安全因素：烟风阻力计算还需要考虑安全因素，以确保烟气系统不会受到不必要的压力或其他危险。

9. 维护和监测：一旦完成烟风阻力计算并安装系统，需要定期维护和监测以确保系统的性能和安全性。

10. 环保法规遵守：在计算烟风阻力时，需要遵守适用的环保法规，以确保烟气排放在法定标准内。

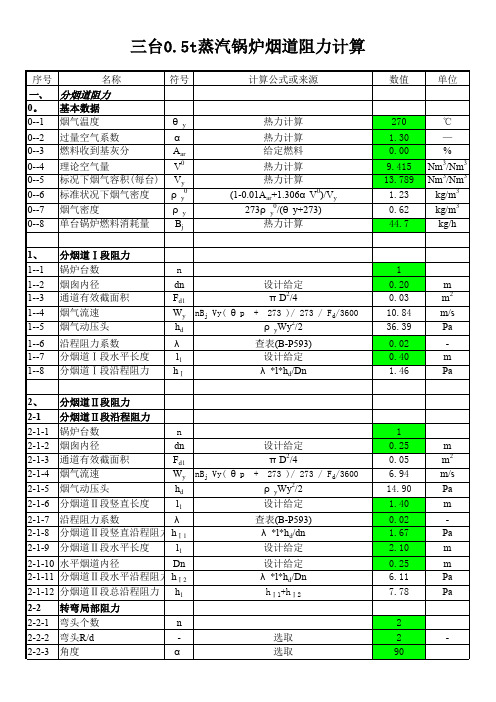

燃煤锅炉房烟道风道阻力计算2008-06-19 15:33:43| 分类：热电联盟| 标签：|字号大中小订阅1．锅炉烟气系统总阻力按下式计算：h=hL+hbt+hsm+hky+hcc+hyd+hys (8.4.5-1) 式中h 烟气系统总阻力(Pa)；hL 炉膛出口处的负压(Pa)有鼓风机时,一般取hL=20~40Pa；无鼓风机时，取hL=20~30Pahbt 锅炉本体受热面阻力(Pa)，由锅炉制造厂提供；hsm 省煤器阻力(Pa)，由锅炉制造厂提供；hky 空气预热器阻力(Pa)，由锅炉制造厂提供；hcc 除尘器阻力(Pa)，根据除尘设备厂提供资料确定一般对旋风除尘器其阻力约为600~800Pa，多管除尘器阻力约为800~lO00Pa，水膜降尘器阻力约为800~1200Pa；电除尘器阻力每级约200~300Pa，一般为1~3级；布袋除尘器阻力与积灰厚度和清灰频率有关，一般设计可按500~1200Pa考虑hyd 烟道阻力(Pa)，hyd包括摩擦阻力hm和局部阻力hj；hm和hj按本条第3款计算hys 烟囱阻力(Pa)2．燃煤锅炉空气系统的总阻力按下式计算：h=hfd+hky+hLP+hr (8.4.5-2)式中h 空气系统总阻力(Pa)；hfd 风道阻力(Pa)，包括摩擦阻力hm和局部阻力hj，见本条第3款；hky 空气预热器阻力(Pa)，由锅炉制造厂提供；hLp 炉排阻力(Pa)；hr 燃料层阻力(Pa)炉排与燃料层的阻力取决于炉子型式和燃料层厚度等因素，宜取制造厂给定数据为计算依据对于出力为6t/h以下的锅炉，可参考表8.4.5-1表8.4.5-1层燃炉炉排下所需空气压力炉排型式炉排下风压(Pa) 备注倾斜往复炉炉排200~500 表中较大的阻力用于燃烧细粉末多的烟煤、无烟煤、贫煤和结焦性较强的煤种快装锅炉链条炉排350~7003．烟道和风道的阻力包括摩擦阻力和局部阻力两部分组成，按下式进行计算：Δhd=Δhm+Δhj=9.8×(λL+ε)×ω2×ρ0×273(8.4.5-3)d 2 273+t=4.9×(λL+ε)×ω2×ρ0×273 d 273+t式中Δhd—烟道或风道阻力(Pa)；λ—摩擦阻力系数，见表8.4.5-2；L —管道长度(m)；d —管段直径(m)；对非圆形管道采用当量直径dd,dd=4F/U；（F、U分别是管道截面的面积和周长）；ε—局部阻力系数；ω—气体流速（m/s）；ρ0—气体(空气或烟气)在标准状态下的密度，取空气的ρ0＝1.293kg/Nm3，烟气ρ0=1.34kg/Nm3；t —气体(空气或烟气)温度(℃)；Δhm和Δhj分别为烟道或风道的摩擦阻力和局部阻力(Pa)。

本科毕业设计29MW热水锅炉烟风阻力计算The calculation of smoke wind resistance in 29 MW hot water boiler29MW热水锅炉烟风阻力计算摘要热水锅炉在人们的日常生活中是不可缺少的热力设备，将煤，石油等燃料的化学能燃烧释放的热量传给水，加热后的热水直接供给工业生产和民用生活使用。

本次毕业设计任务是29MW热水锅炉烟风阻力计算。

锅炉烟风阻力计算是在热力计算的基础上，通过对烟气和空气通道的空气动力学计算，求解通道的流动总阻力，从而为选择合适的引、送风机提供基础数据。

烟风系统各部分介质流量、温度以及流通截面等相关数据均根据锅炉结构尺寸及额定负荷下热力计算数据确定。

烟风阻力计算包括烟气侧阻力的计算，引风机的选择，空气侧阻力的计算及鼓风机的选择。

关键词：热水锅炉，引风机，鼓风机，烟风阻力计算The calculation of smoke wind resistance in 29 MW hot water boilerAbstract Hot water boiler is indispensable heating equipment in People's Daily lives.The combustion of coal, oil and other fuel is used to released the heat to the water .The hot water heated supply to the use of industrial production and civil life directly.This graduation design of the calculation of smoke wind resistance in 29 MW hot water boiler is conducted. The calculation of smoke wind resistance in hot water boiler is on the basis of thermodynamic calculation, through aerodynamic calculation of flue gas and air channels, to solve the flow channel of total resistance and to provide basic data to choose the appropriate guide blower. Each part of the medium flow rate, temperature and flow area and other related data are based on the boiler thermodynamic calculation data of measurement under the rated load in the smoke wind system. The calculation of smoke wind resistance including the calculation of flue gas resistance add to the selection of the induced draft fan, the calculation of air resistance and the selection of the blower.Key words：hot water boiler, induced draft fan, blower ,the calculation of smoke wind resistance目录第1章绪论 (1)1.1锅炉的应用现状及其在社会生活中的重要性 (1)1.1.1锅炉的发展 (1)1.1.2锅炉的工作过程 (2)1.1.3锅炉在社会生活中的应用现状 (3)1.2热水锅炉 (3)1.2.1锅炉分类 (3)1.2.2热水锅炉现状 (5)1.2.3热水锅炉举例 (6)1.2.4烟风阻力计算的重要性 (9)1.2.5烟风阻力计算设计优化和改进 (10)1.3烟风阻力计算步骤 (10)1.3.1 烟气侧阻力计算及引风机的选型 (10)1.3.2空气侧阻力计算及鼓风机的选型 (11)第2章烟气侧阻力计算 (12)2.1炉膛出口负压及八字烟道阻力 (13)2.1.1纵向、横向相对截距 (13)2.1.2斜向节距 (13)2.1.3单排管子阻力系数ξ10 (13)2.1.4八字烟道阻力系数 (14)2.1.5烟气动压头 (15)2.2前烟道箱阻力 (16)2.2.1局部阻力系数及有效截面积 (16)2.2.2前烟箱烟气速度 (17)2.2.3前烟箱局部阻力 (17)2.3螺纹烟管阻力 (18)2.3.1动压头 (18)2.3.2入口、出口阻力系数 (18)2.3.3螺纹烟管阻力 (18)2.4后烟箱阻力 (19)2.4.1后烟箱出口阻力系数和后烟箱截面变化阻力系数 (19)2.4.2动压头 (19)2.4.3后烟箱与省煤器之间的阻力 (20)2.5后烟箱与除尘器与烟囱之间的烟道阻力 (20)2.6除尘器阻力 (20)2.7烟囱阻力 (20)2.7.1烟气动压头 (20)2.7.2沿程阻力系数 (21)2.7.3烟囱阻力 (21)2.8自生通风力 (22)2.9烟气侧全压降 (22)第3章引风机 (23)3.1烟气容量 (23)3.2引风机应有烟气量 (24)3.3引风机应有压头 (24)3.4引风机型号 (25)3.5引风机参数 (25)第4章空气侧阻力计算 (26)4.1吸风管路阻力 (26)4.1.1空气速度 (26)4.1.2吸风口阻力 (27)4.1.3沿程阻力 (27)4.1.4吸风管路阻力 (28)4.2调风装置阻力 (28)4.3送风道阻力 (28)4.3.1沿程阻力 (29)4.3.2三通分流阻力 (30)4.3.3送风道阻力 (30)4.3.4风仓室阻力 (31)4.3.5风道总阻力 (32)第5章鼓风机 (33)5.1鼓风机选择 (33)5.2本章小结 (34)结论 (35)致谢 (36)参考文献 (37)附录 (38)第1章绪论1.1锅炉的应用现状及其在社会生活中的重要性锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体。
