工业锅炉的烟风阻力计算

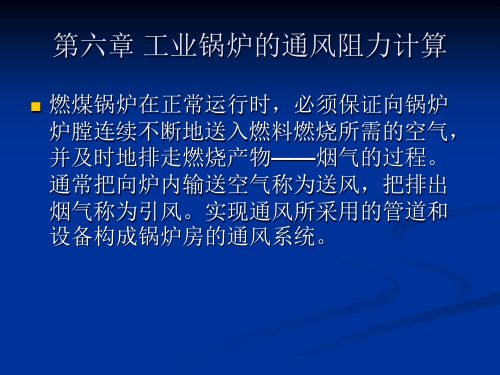

工业锅炉烟风阻力计算概论1. 引言工业锅炉是大型工业设备，在生产中起着至关重要的作用。

其中，烟风阻力是工业锅炉中一个重要的参数之一。

烟风阻力的正确计算对于工业锅炉的运行和效率具有重要的影响。

本文将介绍工业锅炉烟风阻力的计算概论。

2. 计算公式在计算工业锅炉烟风阻力时，我们需要用到以下几个关键参数：•风速：表示烟风在管道中的流速，通常以米/秒（m/s）为单位。

•管道直径：表示烟风流动的管道的直径，通常以毫米（mm）为单位。

•管道长度：表示烟风流动的管道的长度，通常以米（m）为单位。

•管道摩擦系数：表示烟风在管道内壁上的摩擦情况。

根据这些参数，我们可以使用以下计算公式来计算工业锅炉烟风阻力：阻力 = （管道长度 * 管道摩擦系数 * 空气密度 * 风速^2）/（2 * 管道直径 * 1000）在这个公式中，空气密度通常可以根据温度和压力来计算得出，单位为千克/立方米（kg/m^3）。

同时，管道摩擦系数可以通过经验公式或者实验测定得到。

3. 简化计算方法上述给出的计算公式是较为通用的计算方法，但在实际应用中，为了简化计算过程，我们可以使用经验公式进行近似计算。

经验公式中，我们用到了一个参数——管道截面积。

管道截面积= (π * 管道直径^2) / 4通过这个管道截面积，我们可以得到一个简化的烟风阻力计算公式：阻力 = （管道摩擦系数 * 风速^2）/ (2000 * 管道截面积)这个公式对于一些简单的烟风阻力计算具有一定的准确性，并且计算过程也相对简单。

4. 应用案例为了更好地理解和应用工业锅炉烟风阻力的计算，我们举一个应用案例。

假设有一台工业锅炉，烟风管道直径为800毫米，长度为20米，风速为10米/秒，管道摩擦系数为0.03。

我们可以按照上述给出的计算公式进行计算，得到以下结果：根据通用计算公式计算得到的烟风阻力为0.248牛顿（N）。

根据简化计算方法计算得到的烟风阻力为0.064牛顿（N）。

可以看出，虽然简化计算方法得到的结果与通用计算公式有一定的差异，但对于一般的应用场景已经足够准确。

通风阻力计算软件用户手册西安富凯能源科技有限责任公司1前言本手册是“锅炉设计烟风阻力计算软件”的使用说明书，随软件同时提供给客户。

为了使您对该产品有一个总体的认识，方便您的使用，我们专门为您配置了用户手册，主要对“锅炉设计烟风阻力计算软件”的主要功能、使用方法、注意事项、用户界面等进行介绍，使您能够掌握本软件的使用方法，是您使用本软件的必不可少的指南。

本手册使用用户要求具备一定的锅炉设计与工程计算的基本知识，在数据输入过程中必须要注意数值的常规范围，并符合实际情况。

使用前，请您仔细阅读本手册，对本产品有一定的了解。

由于编者水平有限，可能在程序设计、编制过程中存在缺点和错误，敬请用户批评指正。

另外，在使用过程中，如果您有什么问题，请来电查询，我们定当竭诚为您服务。

2目录一、概述 (4)(一)计算标准方法及参考文献 (4)(二)基本使用过程描述 (4)二、软件界面介绍 (5)(一)菜单栏区域 (5)(二)任务栏区域 (6)(三)操作区域 (6)三、烟风阻力计算 (7)(一)锅炉基本信息 (7)(二)烟气侧部件选择及参数输入 (8)(三)空气侧部件选择及参数输入 (10)(四)计算 (10)(五)输出计算书（计算结果预览） (11)(六)输出计算书到Excel (13)四、补充说明 (17)(一)计算结果出现0、-1或非数值 (17)(二)修改区块或部件名称 (17)3一、概述(一)计算标准方法及参考文献本程序设计主要依据及参考手册：《锅炉设备空气动力计算》（标准方法第三版）《工业锅炉烟风阻力计算方法》北京科林燃烧工程有限公司组织上海工业锅炉研究所编纂(二)基本使用过程描述烟道、风道全压降计算：☐新建项目文件☐输入锅炉的基本信息参数☐选择烟气侧阻力部件☐输入烟气侧参数☐选择空气侧阻力部件☐输入空气侧参数☐计算☐输出计算书☐输出计算书到Excel注意：本软件将“自生通风”的计算作为一个虚拟的阻力部件，因此在计算全压降时，需要选择“自生通风”部件。

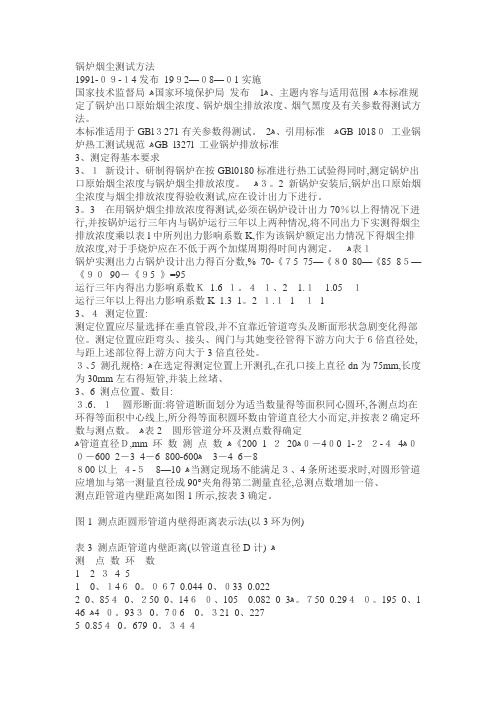

锅炉烟尘测试方法1991-０９-１4发布19９2—０8—０1实施国家技术监督局ﻫ国家环境保护局发布ﻫ1、主题内容与适用范围ﻫ本标准规定了锅炉出口原始烟尘浓度、锅炉烟尘排放浓度、烟气黑度及有关参数得测试方法。

本标准适用于GBl３271有关参数得测试。

ﻫ2、引用标准ﻫGB l018０工业锅炉热工测试规范ﻫGB l327l 工业锅炉排放标准3、测定得基本要求3、１新设计、研制得锅炉在按GBl0180标准进行热工试验得同时,测定锅炉出口原始烟尘浓度与锅炉烟尘排放浓度。

ﻫ３。

2 新锅炉安装后,锅炉出口原始烟尘浓度与烟尘排放浓度得验收测试,应在设计出力下进行。

3。

3在用锅炉烟尘排放浓度得测试,必须在锅炉设计出力70％以上得情况下进行,并按锅炉运行三年内与锅炉运行三年以上两种情况,将不同出力下实测得烟尘排放浓度乘以表l中所列出力影响系数K,作为该锅炉额定出力情况下得烟尘排放浓度,对于手烧炉应在不低于两个加煤周期得时间内测定。

ﻫ表１锅炉实测出力占锅炉设计出力得百分数,% 70-《７5 75—《８0 80—《85 8５—《９０90－《９5 》=95运行三年内得出力影响系数Ｋ 1.6 １。

４１、2 1.１ 1.05１运行三年以上得出力影响系数K 1.3 1。

2 １.１1１ 13、４测定位置:测定位置应尽量选择在垂直管段,并不宜靠近管道弯头及断面形状急剧变化得部位。

测定位置应距弯头、接头、阀门与其她变径管得下游方向大于６倍直径处,与距上述部位得上游方向大于3倍直径处。

３、5 测孔规格: ﻫ在选定得测定位置上开测孔,在孔口接上直径dn为75mm,长度为30mm左右得短管,并装上丝堵、3、6 测点位置、数目:３.6．１圆形断面:将管道断面划分为适当数量得等面积同心圆环,各测点均在环得等面积中心线上,所分得等面积圆环数由管道直径大小而定,并按表２确定环数与测点数。

ﻫ表2圆形管道分环及测点数得确定20０－4０0 1-２２-４ﻫ4０ﻫ管道直径Ｄ,mm 环数测点数ﻫ《200 1 ２ﻫ8003－4 6－8-600０－600 2－3 4－6 ﻫ８00以上４-５8—10 ﻫ当测定现场不能满足３、4条所述要求时,对圆形管道应增加与第一测量直径成90°夹角得第二测量直径,总测点数增加一倍、测点距管道内壁距离如图1所示,按表3确定。

工业锅炉房烟囱设计锅炉房的烟囱设计应符合下列要求：1．燃煤、燃油（轻柴油、煤油除外）锅炉房烟囱高度的规定：1)每个新建锅炉房只允许设一个烟囱，烟囱高度可按表1规定执行。

表1燃煤、燃油（轻柴油、煤油除外）锅炉房烟囱最低允许高度(GB 13271-2001)2）锅炉房装机总容量>28MW(40t/h)时，其烟囱高度应按批准的环境影响报告书（表）要求确定，且不得低于45m。

新建烟囱周围半径200m距离内有建筑物时，其烟囱应高出最高建筑物3m以上。

燃气、燃油（轻柴油、煤油）锅炉烟囱高度应按批准的环境影响报告书（表）要求确定，且不得低于8m。

2．各种锅炉烟囱高度如果达不到上述规定时，其烟尘、SO2、NOx最高允许排放浓度，应按相应区域和时段排放标准值50%执行。

3．出力≥1t/h或0.7MW的各种锅炉烟囱应按《锅炉烟尘测试方法》(GB5468)和《固定污染源排气中颗粒物测定与气态污染物采样方法》(GB/T16157-2001)的规定，设置便于永久采样孔及其相关设施。

4．锅炉房烟囱高度及烟气排放指标除应符合上述1~3款（摘自GB13271-2001）的规定外，尚应满足锅炉房所在地区的地方排放标准或规定的要求。

5．烟囱出口内径应保证在锅炉房最高负荷时，烟气流速不致过高，以免阻力过大；在锅炉房最低负荷时，烟囱出口流速不低于2.5~3m/s，以防止空气倒灌。

烟囱出口烟气流速参见表2，烟囱出口内径参见表3和表4。

表2烟囱出口烟气速表(m/s)表3燃煤锅炉砖烟囱出口内径参考值表4燃油、燃气锅炉钢制烟囱出口内径参考值6．当烟囱位于飞行航道或飞机场附近时，烟囱高度不得超过有关航空主管部门的规定。

烟囱上应装信号灯，并刷标志颜色。

7．自然通风的锅炉，烟囱高度除应符合上述规定外，还应保证烟囱产生的抽力，能克服锅炉和烟道系统的总阻力。

对于负压燃烧的炉膛，还应保证在炉膛出口处有20~40Pa的负压。

每米烟囱高度产生的烟气抽力参见表5。

锅炉知识1、锅炉负压与烟囱负压:加热炉炉膛,烟道都就是负压,并且炉膛负压值更低,而外界大气压为正值！为什么烟气还能通过烟囱向外界排气,而不就是空气从烟囱反串如炉子呢？烟囱内外气体温度不同而引起气体密度差异,这种密度差异产生压力差,即烟囱抽力,它克服阻力推动烟气流动。

烟囱底部处于负压状态就是烟囱底部产生抽力的原因。

根据抽力公式 h抽=H( γ空—γ气),可以知道,影响烟囱抽力的因素主要就是三个,即H,γ空,γ气。

(1)高度H的影响:由公式可知,H愈大,也即烟囱愈高,抽力愈大;H愈小,也即烟囱愈低,抽力愈小。

(2)空气重度的影响:由公式可知,在H、γ气不变的情况下,γ空愈大,亦即外界空气温度愈低,抽力愈大。

同就是一个烟囱,在闸板开度一样的情况下,冬天的抽力比夏天大,晚上的抽力比白天大,这就就是因为冬天、晚上外界空气的温度比夏天、白天低,γ空比较大。

(3)烟气温度的影响:由公式可知,在H、γ空不变的情况下,γ气愈大,亦即烟气温度愈低,抽力愈小;γ气愈小,亦即烟气温度愈高,抽力愈大。

新窑投产时,烟囱抽力很小,工人师傅常常在烟囱底部烧一把火,以提高烟囱内气体的温度,借以加大抽力,就就是这个道理。

在烟囱设计时,要全面考虑上述因素对抽力的影响,不能只抓一点,不及其余。

例如,烟囱愈高,抽力固然愈大,但也不能过高。

因为烟囱愈高,基础愈要求坚固,砌筑质量也要随之提高,造价也就因而增大。

再如,烟气温度愈高,抽力固然愈大,但随着烟气带走的热量也就愈多,增加了热能的耗损,使窑炉热效率降低。

周围空气的温度就是不以人的意志为转移的,但在烟囱设计时,应该考虑该地区的气候,按该地区夏天最高气温来确定空。

所以,在烟囱设计时,应该综合考虑各方面的因素,权衡利弊,合理设计。

确定烟囱抽力时,为保证最小抽力达到要求,要以夏季最高温度与当地最大空气湿度进行计算。

炉膛的负压值不能太低,否则会造成燃料未充分燃烧,浪费能源。

我们炉腔内的负压就是利用引风机外引风产生的,负压值根据燃烧的煤或燃气不同也设置不同。

烟囱计算公式。

烟囱计算公式是指通过一系列的数学和物理公式，来计算烟囱的尺寸和设计参数，以确保烟囱能够有效地排除烟气和废气，并提供良好的通风和热效应。

烟囱计算公式的应用范围包括建筑工程、工业厂房、锅炉、燃煤炉等场景。

烟囱计算公式主要涉及以下几个方面：1. 烟囱截面积的计算公式：烟囱截面积是指烟囱横截面的面积，它直接影响到烟囱的排放能力和烟囱冒烟的安全性。

烟囱截面积的计算公式一般包括烟气流速、排烟量、烟气温度等因素。

2. 烟囱高度的计算公式：烟囱高度是指烟囱从底部到顶部的垂直长度。

烟囱高度的计算公式一般受到烟囱排放能力、热浮力和风速等因素的影响，其中烟气温度和大气温度的差异也是影响烟囱高度的重要因素。

3. 烟囱压力损失的计算公式：烟囱压力损失是指烟气在烟囱中由于摩擦、阻力等因素造成的压力损失。

烟囱压力损失的计算公式涉及到烟囱内径、烟气流速、烟气密度等因素，并可以通过一定的修正公式进行修正。

4. 烟囱截面形状的计算公式：烟囱截面形状的计算公式一般用于确定烟囱的最佳截面形状，以提高烟气的流动性和降低阻力。

常见的烟囱截面形状包括圆形、方形、矩形等，其选择需要考虑到具体的使用环境和烟气特性等因素。

烟囱计算公式的应用能够帮助工程师和设计师在烟囱的设计和施工过程中进行合理的选择和决策，以确保烟囱的安全性、性能和经济性。

此外，烟囱计算公式的研究也为研发新型烟囱材料和技术提供了理论基础和指导。

总之，烟囱计算公式是烟囱设计和研究的重要工具，通过合理应用这些公式，可以实现烟囱的高效、安全和环保运行，为各行各业提供良好的排烟和通风环境。

在未来，随着科学技术的不断发展和烟囱工程的不断创新，烟囱计算公式的应用将会更加广泛，为建筑物和工业设施的可持续发展做出积极贡献。
