汇川并联变频器安装使用说明汇川变频器:315KWG355P、355KWG/400P、400KWG/450P为单机,结构为"J "。
汇川变频器:450KWG/500P以上为并联机器。
一.简介:并联变频器是在MD320系列变频器基础上增加了并联功能,使用过程中需要参照MD320用户手册。
并联变频器是由主机变频器和从机变频器组成,它们之间通过八根光纤连接。
并联变频器只提供功率扩展,不提供冗余功能。
在并联变频器系统中主机变频器完成所有的控制功能,而从机变频器只提供功率扩展及本身的数据采样(如电流,电压,故障等),并通过光纤传给主机处理。
二.安装:并联变频器系统的具体连接如下图所示<center><img src=/uploads/allimg/101230/0030044c6-0.jpg alt=><br></center>图1并联变频器系统接线图变频器工作在并联模式下时,每个变频器都需要安装并联用的光纤卡,并用光纤将光纤卡上的相关信号连接在一起。
均流电抗器用来平衡主从输出电流,由于均流电抗器的存在使输出有等效电感,其电感量约为均流电抗器电感量的1/3。
光纤连接一定要按照光纤板上的标号(1,2,3,4,5,6,7,8)与颜色(灰色,蓝色)同光纤的标号和颜色一一对应连接,否则可能会给你造成重大事故和不必要的损失。
<center><img src=/uploads/allimg/101230/00300463O-1.jpg alt=><br></center>三.并联相关参数设置:相对于我公司标准变频器(MD320),并联系统在原有基础上增加了FE-07和FE-08。
FE-07:设置变频器运行模式:主机模式,从机模式,单机模式并联用的每台变频器都可以工作在三种不同模式下:单机运行、并联运行主机、并联运行从机。
汇川变频器说明书汇川变频器说明书篇一:汇川变频器常用参数汇川变频器常用参数汇川变频器故障代码汇川变频器说明书篇二:汇川md320变频器用户手册说明书一、引言在造纸行业中,经常需要高精度位置同步控制,特别是切纸机这样的机械,对于位置精度要求极高的情况下,靠普通变频器的速度控制已经难以满足要求,一般只有采用直流或者交流伺服来解决,本文针对这一情况,提出了采用汇川MD320带简易伺服功能变频器,实现高精度位置同步控制在切纸机中的应用方案。
二、系统组成图1采用变频器控制的切纸机系统图1中只画出了和送纸和切纸相关部分的连接图,放卷控制和传送带控制等无关部分在图中未画出。
1#VF采用标准MD320变频器,2# VF采用带简易伺服功能的MD320非标变频器,两台变频器都由PLC通过RS485通信来控制。
1#VF变频器采用闭环矢量速度控制模式,速度精度可达0.1%以上,用来控制控制送纸辊的转速。
同时送纸电机的A相速度脉冲,通过2# VF变频器高速数字输入口DI5输入,作为同步跟踪控制的脉冲输入源,2# VF采用简易伺服功能控制模式,用来控制切纸辊的转动速度和位置。
三、带简易伺服功能的MD320非标变频器的突出特点:1(同步控制:实时调整切纸辊运行频率,使切纸辊旋转的脉冲数与DI5输入的脉冲数相同,实现高精度无差同步控制,并且两路脉冲的比例关系可随意设定(通讯设定:FE-00)即可设定切纸长度;2(位置控制:在同步控制过程中进行位移控制,若要调节材料的松紧度,通过UP/DOWN端子调节切纸辊,进行前后位移调整;3(自动转速提升:为防止下刀时挡纸,可自动进行转速提升(FE-02设为4),自动转速提升是通过检测送纸速度,然后通过切纸辊直径(FE-04)和切纸辊减速比(FE-05)自动计算的频率,使切纸辊的线速度在下刀瞬间与材料线速度相一致,转速提升后对累计的脉冲误差进行快速调整。
4(步进控制功能:可以设定步进脉冲数,用步进给定端子设定位移量,每步的步进量由FE-09设定,用步进控制端子实现定长控制。
序言感谢您采用汇川公司的MD300A系列变频器。
MD300A系列是在广泛的市场调研基础上开发的高性能,通用功能型变频器。
本产品继承了汇川公司产品的优点,具有V/F和开环矢量两种控制方式,保证了极佳的低频转矩特性和动态响应性能。
在功能上,通过市场调研,对客户功能需求的汇总细分,增加了许多功能,使得该系列产品真正是一种具有通用功能的高性能变频器。
本手册提供给使用者安装,参数调整,异常问题诊断和日常保养的相关注意事项的详细说明。
请在安装使用之前详细阅读本使用手册,并妥善保管,以备将来维修保养参考。
以下为特别注意事项:◆ 安装配线时,请务必切断电源。
切断交流电源后,机器内部的电容存储的电荷需要一段时间的泻放,请等待至少5分钟以上才能触摸内部器件和组件。
◆ 机器内部许多部件都是静电敏感器件,请勿触摸电路板或将异物掉到机器内部造成短路。
◆ 变频器的接地端子需要用多芯线可靠接地。
◆ 绝不可将交流输入电源接到变频器输出端子U,V,W上。
◆ 外接制动电阻只能接在P,PB端子之间。
目录第一章交货检查和安全注意事项 (1)1.1 开箱检查项目 (1)1.2 安装注意事项 (1)1.3 运行、保养注意事项 (2)1.4 保养项目 (3)第二章产品信息 (5)2.1 MD300A系列变频器产品型号命名规则 (5)2.2 铭牌 (5)2.3 MD300A变频器系列 (6)2.4 MD300A系列技术规范 (7)2.5 外型及安装尺寸 (11)2.6 推荐线径和外围附件 (13)第三章设备安装 (15)3.1 机械部分安装 (15)3.2 基本电气安装 (15)第四章操作与显示 (23)4.1 操作与显示界面介绍 (23)4.2 参数修改和运行状态显示切换操作 (25)4.3 电机参数自动调谐 (27)第五章功能参数表 (29)第六章参数说明 (46)F0组基本功能组 (46)F1组电机参数 (57)F2组矢量与V/F控制参数 (59)F3组端子输入输出 (62)F4组起停控制参数 (65)F5组故障与保护 (67)F6组辅助功能 (71)F7组通讯参数 (77)FF组厂家参数(保留) (78)FP组用户密码 (79)第七章故障诊断及对策 (80)7.1 故障报警及对策 (80)7.2 常见故障及其处理方法 (95)第一章交货检查和安全注意事项1.1 开箱检查项目本产品在出厂时已经经过严格的出厂检验,并作可靠的包装处理。

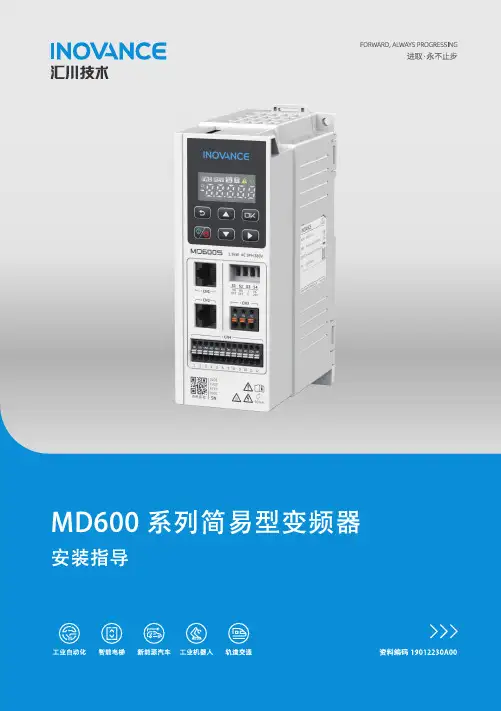

前言资料简介本产品是一款简易型通用变频器,具备小体积、高耐环境能力、简单易用、节能等特点,主要用于控制和调节三相交流异步机转速,可用于硅晶、锂电、木工、物流、食品饮料、线缆、机床、简易风机泵类负载的驱动。
本手册介绍产品的机械安装、电气安装以及常见EMC问题解决建议。
版本变更记录关于手册获取本手册不随产品发货,如需获取电子版PDF文件,可以通过以下方式获取:●登录汇川技术官方网站( ),“服务与支持‑资料下载”,搜索关键字并下载。
●使用手机扫产品机身二维码,获取产品配套手册。
保修声明正常使用情况下,产品发生故障或损坏,汇川技术提供保修期内的保修服务(产品保修期请详见订货单)。
超过保修期,将收取维修费用。
保修期内,以下情况造成的产品损坏,将收取维修费用。
●不按手册中的规定操作本产品,造成的产品损坏。
●火灾、水灾、电压异常,造成的产品损坏。
●将本产品用于非正常功能,造成的产品损坏。
●超出产品规定的使用范围,造成的产品损坏。
●不可抗力(自然灾害、地震、雷击)因素引起的产品二次损坏。
有关服务费用按照厂家统一标准计算,如有契约,以契约优先的原则处理。
前言前言详细保修说明请参见《产品保修卡》。
目录目录前言 (1)安全注意事项 (5)1安装流程图 (9)2安装前准备 (10)2.1安装人员要求 (10)2.2安装环境要求 (10)2.3安装空间要求 (10)2.4安装工具准备 (15)2.5安装方向要求 (16)2.6线缆准备 (17)2.6.1线缆一览表 (17)2.6.2线缆制作步骤 (17)3开箱与搬运 (19)3.1开箱 (19)3.1.1开箱注意事项 (19)3.1.2开箱步骤 (19)3.2存储 (20)3.3搬运 (20)4机械安装 (21)4.1安全提示 (21)4.2安装方式说明 (22)4.3安装前检查 (22)4.4安装变频器 (22)4.4.1壁挂式安装 (22)4.4.2导轨安装 (23)4.5安装后检查 (27)5电气安装 (28)5.1安全提示 (28)5.2接线前检查 (29)5.3主回路端子接线 (29)5.4控制回路端子接线 (30)5.5接线后检查 (36)6附录 (37)6.1电气接线图 (37)6.2常见EMC问题解决建议 (38)目录6.2.1漏电保护断路器误动作 (38)6.2.2谐波抑制 (40)6.2.3IO信号干扰 (40)6.2.3.1高速脉冲干扰 (40)6.2.3.2普通IO信号干扰 (41)6.2.4485和CAN通信干扰 (41)安全注意事项安全注意事项安全声明●本章对正确使用本产品所需关注的安全注意事项进行说明。
32第五章 功能参数表FP-00设定非0值,即设定了参数保护密码,参数菜单必须在正确输入密码后才能进入,将FP-00设定为0即可取消密码。
功能码中符号说明如下:“○”:表示该参数的设定值在变频器处于停机、运行状态中,均可更改; “×”:表示该参数的设定值在变频器处于运行状态中,不可更改; “*”:表示该参数的数值是实际检测记录值,不能更改;“—”:表示该参数是“厂家参数”,仅限于制造厂家设置,禁上用户进行操作。
功能参数简表F0组 基本功能组代号名称设定范围最小单位出厂设定值更改序号F0-00控制方式0:无速度传感器矢量控制(SVC)1:保留 2:V/F控制1×F0-01命令源选择源0:操作面板运行命令通道(LED灭) 1:端子运行命令通道(LED亮) 1○1F0-02频率源选择0:数字设定(不记忆) 1:数字设定(记忆)2:脉冲设定(DI4输入有效) 3:AI1 4:AI2 5:多段速 1×2F0-03辅助频率源选择 0:无效1:有效(辅助频率源为AI2,并且仅对应F0-02选择为0,1,2)1×3F0-04 数字设定预置频率 0.00~上限频率(对频率源为数字设定有效) 0.00Hz 50.00Hz ○ 4 F0-05 加速时间 0.0s~3000.0s 0.1 20.0S ○ 5 F0-06减速时间0.0s~3000.0s 0.120.0S○6F0-07V/F曲线选择0:直线V/F曲线1:保留 2:平方V/F曲线1×7F0-08 V/F控制转矩提升0.0:(自动)0.0%~30.0%0.1% 0.0% ○ 8F0-09 DI1端子功能选择1 1 × 9F0-10 DI2端子功能选择1 4 × 10F0-11 DI3端子功能选择1 12 × 11F0-12 DI4端子功能选择0:无功能1:正转运行(FWD)2:反转运行(REV)3:三线式控制4:正转点动(FJOG)5:反转点动(RJOG)6:端子UP7:端子DOWN8:自由停车9:故障复位(RESET)10:保留11:外部故障常开输入12:多段速端子113:多段速端子214:外部故障常闭输入15:保留16:AI1与AI2给定切换17~18:保留19:UP/DOWN设定清零(端子、键盘)20:运行命令切换端子21:保留(输入选择PULSE时,DI4选择任何功能均无效,只能对应PULSE输入)1 13 × 12F0-13 DO输出选择 0:无输出1:变频器运行中2:故障输出3:频率到达1 1 ○ 13F0-14 AO输出选择 0:运行频率1:设定频率2:输出电流3:PULSE输入(对应设定)4:AI1(对应设定)5:AI2(对应设定)1 0 ○ 14F0-15 启动方式 0:直接启动1:转速跟踪再启动1 0 × 1533F0-16 停机方式 0:减速停车1:自由停车1 0 ○ 16F1组 电机参数F1-00 电机类型选择 0:普通异步电动机1:变频异步电动机2:永磁同步电动机(保留)1 0 × 17F1-01 额定功率 0.1kW~1000.0kW 0.1 机型确定 × 18 F1-02 额定电压 0V~440V 1 380V × 19 F1-03 额定电流 0.00A~655.35A 0.01 机型确定 × 20 F1-04 额定频率 0.00Hz~最大频率 1 50.00Hz × 21 F1-05 额定转速 0rpm~30000rpm 1 1460rpm × 22 F1-06 定子电阻 0.001Ω~65.535Ω 0.001Ω机型确定 ○ 23 F1-07 转子电阻 0.001Ω~65.535Ω 0.001Ω机型确定 ○ 24 F1-08 漏感抗 0.01mH~655.35mH 0.01 mH机型确定 ○ 25 F1-09 互感抗 0.01mH~655.35mH 0.1 mH机型确定 ○ 26 F1-10 空载电流 0.01A~650.00A 0.01A 机型确定 ○ 27F1-11 调谐选择 0:无操作1:静止调谐2:完整调谐1 0 × 28F2组 矢量与VF控制参数F2-00 矢量控制速度环比例增益11~100 1 30 ○ 29F2-01 矢量控制速度环积分时间10.01s~10.00s 0.01s 0.50s ○ 30F2-02 矢量控制PI参数切换频率10.00~F2-05 0.01Hz 5.00Hz ○ 31F2-03 矢量控制速度环比例增益21~100 1 25 ○ 32F2-04 矢量控制速度环积分时间20.01s~10.00s 0.01s 1.00 ○ 33F2-05 矢量控制PI参数切换频率2F2-02~50.00Hz 0.01Hz10.00Hz ○ 34F2-06 矢量控制转差补偿系数50%~200% 1% 100% ○ 3534F2-07 矢量控制速度环滤波时间/VF控制AVR选择 0.000s~1.000s0.001s0.002s ○ 36F2-08 矢量控制转矩上限5.0%~200.0% 0.1% 150.0% ○ 37F2-09 V/F控制转差补偿系数0.0%~200.0% 0.1% 0.0% ○ 38F2-10 V/F控制振荡抑制增益0~100 1 0 ○ 39F3组 端子输入输出F3-00 端子控制方式(FWD/REV)0:两线式1:三线式1 0 × 40F3-01 端子UP/DOWN速率0.01Hz/s~100.00Hz/s 0.01Hz/s 1.00Hz/s ○ 41F3-02 AI最小输入 0.00V~10.00V 0.01V 0.00V × 42F3-03 AI最小输入对应设定-100.0%~100.0% 0.1% 0.0% × 43F3-04 AI中间1输入 0.00V~10.00V 0.01V 5.00V × 44F3-05AI中间1输入对应 -100.0%~100.0%0.1% 50.0% × 45F3-06 AI中间2输入 0.00V~10.00V 0.01V 8.00V × 46 F3-07AI中间2输入对应-100.0%~100.0% 0.1% 80.0% × 47 F3-08 AI最大输入 0.00V~10.00V 0.01V 10.00V × 48F3-09 AI最大输入对应设定-100.0%~100.0% 0.1% 100.0% × 49F3-10 PULSE(脉冲)输入最大频率0.00kHz~50.00kHz 0.01Hz50.00kHz ○ 50F3-11 输入滤波时间 0.01s~10.00s 0.01s 0.01s ○ 51 F3-12 AO零偏系数 -100.0%~100.0% 0.1% 0.1% ○ 52 F3-13 AO增益 -10.00~10.00 0.01 1.00 ○ 5335F4组 启停控制参数F4-00 停机直流制动开始频率0.00Hz~50.00Hz0.01Hz0.00Hz ○ 54F4-01 停机直流制动等待时间0.0s~36.0s0.1s 0.0s ○ 55F4-02 停机直流制动电流0%~100% 1% 0% ○ 56F4-03 停机直流制动时间0.0s~36.0s 0.1s 0.0s ○ 57F4-04 制动使用率 0%~100% 1% 100% ○ 58F5组 保护功能F5-00 电机过载保护选择0:禁止1:允许1 1 ○ 59F5-01 电机过载保护系数0.50~10.00 0.01 1.00 ○ 60F5-02 过压失速增益 0(无过压失速)~100 1 0 ○ 61 F5-03 过压失速点 120%~150% 1% 130% ○ 62 F5-04 过流失速增益 0(无过流失速)~100 1 20 ○ 63 F5-05 过流失速点 100%~200% 1% 150% ○ 64F5-06 故障自动复位次数0~3 1 0 ○ 65F5-07 故障自动复位间隔J时间0.1s~100.0s 0.1s 1.0s ○ 66F5-08 输入缺相保护选择0:禁止1:允许1 1 ○ 67F5-09 变频器掉载保护选择0:禁止1:允许1 1 × 6836F5-10 故障记录类型 0:无故障1:逆变单元保护(ERR01)2:加速过电流(ERR02)3:减速过电流(ERR03)4:恒速过电流(ERR04)5:加速过电压(ERR05)6:减速过电压(ERR06)7:恒速过电压(ERR07)8:控制电源故障(ERR08)9:欠压故障(ERR09)10:变频器过载(ERR10)11:电机过载(ERR11)12:输入缺相(ERR12)13:输出缺相(ERR13)14:散热器过热(ERR14)15:外部故障(ERR15)16:保留17:保留18:电流检测故障(ERR18)19:电机调谐故障(ERR19)20:保留21:EEPROM存储异常(ERR21)22:变频器硬件故障(ERR22)23:电机对地短路故障(ERR23)24:保留- 0 * 69F5-11 故障时刻频率 - 0.01Hz0.00Hz * 70 F5-12 故障时刻电流 - 0.01A 0.00A * 71F5-13 故障时刻母线电压-0.1V 0.0V * 72F6组 辅助功能F6-00 最大输出频率 50.00Hz~300.00Hz 0.01Hz50.00Hz × 73 F6-01 上限频率 下限频率~最大输出频率 0.01Hz50.00Hz ○ 74 F6-02 下限频率 0.00~上限频率 0.01Hz0.00Hz ○ 75 F6-03 载波频率 0.5kHz~16.0kHz 0.1kHz与机型有关 ○ 76 F6-04 点动频率 0.00Hz~50.00Hz 0.01Hz 2.00Hz ○ 77 F6-05 点动加速时间 0.0s~3000.0s 0.1 20.0s ○ 78 F6-06 点动减速时间 0.0s~3000.0s 0.1 20.0s ○ 7937F6-07 反转控制 0:允许反转1:禁止反转 10 ○ 80F6-08 正反转死区时间 0.0s~3000.0s 0.1s 0.0s ○ 81F6-09 启动保护功能 0:保护1:不保护1 0 ○ 82F6-10 频率到达检出宽度0.0%~100.0%(最大输出频率) 0.1% 0.0% ○ 83F6-11 MF.K功能选择 0:无功能1:本地操作与远程操作切换2:正反转切换3:点动1 0 × 84F6-12 STOP/RESET键功能所有状态RESET复位功能有效0:端子控制时,STOP停机功能无效1:端子控制时,STOP停机功能有效1 0 ○ 85F6-13 上电对地短路保护检测0:无效1:有效1 1 × 86F6-14 多段速0 负最大输出频率~最大输出频率 0.1Hz 0.0Hz ○ 87 F6-15 多段速1 负最大输出频率~最大输出频率 0.1Hz 5.0Hz ○ 88 F6-16 多段速2 负最大输出频率~最大输出频率 0.1Hz 10.0Hz ○ 89 F6-17 多段速3 负最大输出频率~最大输出频率 0.1Hz 15.0Hz ○ 90 F6-18 散热器温度 0℃~150℃ 1℃ * 91F6-19 软件版本号 00.00~99.99 0.01 当前软件版本号* 92FF 厂家参数FF-00 厂家密码 0~65535 1 - ○ 93FP 用户密码与参数初始化FP-00 用户密码 0~65535 1 0 ○ 103FP-01 参数初始化 0:无操作1:恢复出厂设定值2:清除故障记录1 0 × 10438。
MD290系列通用变频器简易手册 前 言前 言首先感谢您购买使用汇川技术开发生产的MD290系列变频器!MD290系列变频器是一款通用型变频器,主要用于控制和调节异步电机的速度。
MD290具备用户可编程功能及后台软件监控、通讯总线功能,组合功能丰富强大,性能稳定。
可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。
产品外观图§手册说明对于初次使用本产品的用户,应先认真阅读本手册。
若对一些功能及性能方面有所疑惑,请咨询我公司的技术支持人员,以获得帮助,对正确使用本产品有利。
§ 符合标准版本变更记录 MD290系列通用变频器简易手册§手册及获取本手册不随产品发货,如需订购,请与您的产品销售商联系。
本手册为简易手册,主要介绍产品信息,安装接线,故障处理,日常维护等,如需更详细的指导资料,可查阅《MD290系列通用变频器用户手册》,资料编码:19010246。
获取路径如下:登录汇川技术官网(),点击“服务与支持”→“资料下载”→输入需要查询手册名称,下载PDF 文件。
MD290系列通用变频器简易手册 安全注意事项安全注意事项安全声明1) 在安装、操作、维护产品时,请先阅读并遵守本安全注意事项。
2) 为保障人身和设备安全,在安装、操作和维护产品时,请遵循产品上标识及手册中说明的所有安全注意事项。
3) 手册中的“注意”、“警告”和“危险”事项,并不代表所应遵守的所有安全事项,只作为所有安全注意事项的补充。
4) 本产品应在符合设计规格要求的环境下使用,否则可能造成故障,因未遵守相关规定引发的功能异常或部件损坏等不在产品质量保证范围之内。
5) 因违规操作产品引发的人身安全事故、财产损失等,我司将不承担任何法律责任。
安全注意事项 MD290系列通用变频器简易手册MD290系列通用变频器简易手册 安全注意事项为了保证设备安全操作和维护,请务必遵守粘贴在设备和产品上的安全标识,请勿损坏、损目 录 MD290系列通用变频器简易手册目录前 言 (1)版本变更记录 (2)安全注意事项 (3)安全声明 (3)安全等级定义 (3)安全注意事项 (3)安全标识 (5)1 产品信息 (7)1.1 铭牌及型号说明 (7)1.2 各部件说明 (8)1.3技术规格 (10)1.4产品尺寸 (14)1.4.1 MD290T0.4G/0.7PB ~MD290T160G/200P,MD290-2T0.4G/0.7PB~ MD290-2T55G/75P整机尺寸 (14)1.4.2 MD290T200G ~ MD290T450G、MD290T220P ~ MD290T500P整机尺寸 (16)1.4.3 MD290T200G-L~MD290T450G-L、MD290T220P-L~MD290T500P-L整机尺寸 (17)2 系统连接 (19)2.1 MD290系统连接图 (19)2.2 MD290系统构成说明 (20)2.3选配件一览表 (21)2.4 线缆、断路器、接触器选型指导232.5 交流输出电抗器选型指导 (26)2.6制动组件选型表 (27)2.7 外引操作面板 (30)3.1 安装 (32)3.1.1 安装环境 (32)3.1.2 壁挂安装和嵌入式安装 (32)3.1.3 机柜内安装 (35)3.2 接线 (38)3.2.1 标准接线图 (38)3.2.2 主回路端子说明 (39)3.2.3 控制回路端子说明 (40)4 面板操作 (43)4.1 面板介绍 (43)4.2 按键说明 (43)4.3功能指示灯 (44)5 基本操作与试运行 (45)5.1 快速调试指南 (45)5.2 接通电源前确认事项 (45)5.3 接通电源后显示状态确认 (46)5.4 参数初始化 (46)5.5 电机控制方式选择依据 (46)5.6 调谐 (46)6 故障处理 (48)6.1 故障报警及对策 (48)6.2常见故障及处理方法 (51)7 日常保养与维护 (53)7.1 日常保养 (53)7.2定期检查 (53)7.3变频器易损件更换 (54)7.3.1 易损件寿命 (54)7.3.2冷却风扇更换 (54)7.4变频器的存储 (56)附录A 参数表 (57)A.1 基本功能参数简表 (57)A.2 监视参数简表 (76)MD290系列通用变频器简易手册 1 产品信息1 产品信息1 产品信息 MD290系列通用变频器简易手册1.2 各部件说明MD290系列变频器根据电压和功率等级不同,共有两种结构类型。
汇川(INOVANCE)MD300变频器说明书汇川(INOVANCE)MD300变频器说明书一、产品概述汇川(INOVANCE)MD300变频器是一款高性能的电机控制设备,主要用于控制交流电动机的转速和转矩。
该变频器性能稳定可靠,具有精准的控制能力和广泛的应用领域。
二、产品特点1. 宽电压输入范围:适用于不同的电压标准和环境要求。
2. 多种控制模式:支持各种控制方式,如开环控制、闭环控制等。
3. 多重保护功能:具备过载保护、短路保护、欠压保护等多重安全保护功能。
4. 友好的界面设计:操作简便、显示清晰,方便用户设置和监控参数。
5. 多种通信接口:支持Modbus、Profibus等多种通信协议,可实现与其他设备的联动控制。
三、安装与调试1. 电气连接:首先确保电源和电机接线正确,接地可靠,然后进行电气连接测试。
2. 参数设置:根据实际使用需求,设置相应的参数,包括最大输出频率、电机额定功率等。
3. 功能调试:进行启动和停止测试,观察变频器运行情况,调整参数以获得最佳控制效果。
4. 防护措施:定期检查设备运行状态,及时更换损坏部件,确保设备安全运行。
四、维护与保养1. 定期清洁:保持变频器表面清洁,防止灰尘积累影响散热效果。
2. 维护检查:定期检查设备连接状态、散热情况,发现问题及时修复或更换零部件。
3. 参数备份:定期备份设备参数,以防止参数丢失对设备正常运行造成影响。
4. 特殊环境使用:在潮湿、高温或腐蚀性环境中使用时,需采取相应的防护措施。
五、注意事项1. 设备应在室内干燥通风处使用,避免阳光直射和潮湿环境。
2. 运行过程中应注意设备散热情况,防止过热影响设备寿命。
3. 禁止私自拆解设备,如需维修请联系专业人员进行操作。
4. 注意防雷保护,避免雷击对设备造成损坏。
六、售后服务1. 汇川(INOVANCE)为用户提供全面的售后服务支持,包括技术咨询、设备维修等。
2. 如有任何问题或需求,请及时与公司客服联系,我们将尽力为您解决。

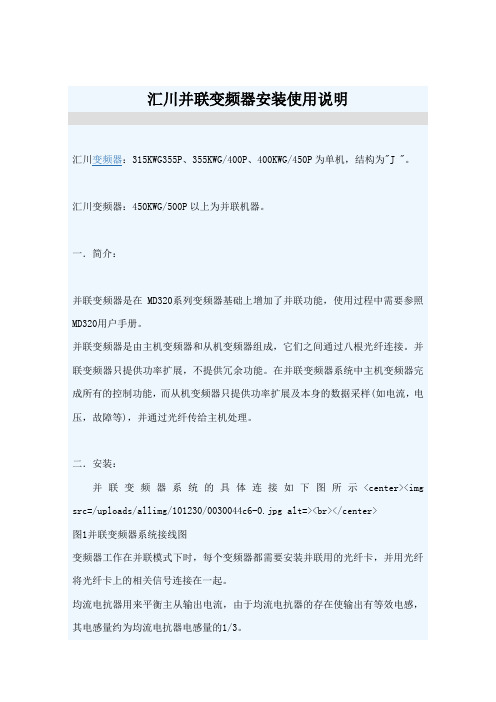

汇川并联变频器安装使用说明
汇川变频器:315KWG355P、355KWG/400P、400KWG/450P为单机,结构为"J "。
汇川变频器:450KWG/500P以上为并联机器。
一.简介:
并联变频器是在MD320系列变频器基础上增加了并联功能,使用过程中需要参照MD320用户手册。
并联变频器是由主机变频器和从机变频器组成,它们之间通过八根光纤连接。
并联变频器只提供功率扩展,不提供冗余功能。
在并联变频器系统中主机变频器完成所有的控制功能,而从机变频器只提供功率扩展及本身的数据采样(如电流,电压,故障等),并通过光纤传给主机处理。
二.安装:
并联变频器系统的具体连接如下图所示<center><img src=/uploads/allimg/101230/0030044c6-0.jpg alt=><br></center>
图1并联变频器系统接线图
变频器工作在并联模式下时,每个变频器都需要安装并联用的光纤卡,并用光纤将光纤卡上的相关信号连接在一起。
均流电抗器用来平衡主从输出电流,由于均流电抗器的存在使输出有等效电感,其电感量约为均流电抗器电感量的1/3。
光纤连接一定要按照光纤板上的标号(1,2,3,4,5,6,7,8)与颜色(灰色,蓝色)同光纤的标号和颜色一一对应连接,否则可能会给你造成重大事故和不必要的损失。
<center><img src=/uploads/allimg/101230/00300463O-1.jpg alt=><br></center>
三.并联相关参数设置:
相对于我公司标准变频器(MD320),并联系统在原有基础上增加了FE-07和FE-08。
FE-07:设置变频器运行模式:主机模式,从机模式,单机模式
并联用的每台变频器都可以工作在三种不同模式下:单机运行、并联运行主机、并联运行从机。
变频器运行在哪种模式下是由安装在变频器上的光纤板类型(光纤主卡和光纤从卡)和相应的功能码FE-07来决定,只有设置的类型和光纤板类型一致才能正确运行,在运行变频器前一定要正确设置FE-07:
FE-07 = 0:并联的从机;出厂前已经设置好
FE-07 = 1:并联的主机;出厂前已经设置好
FE-07 = 2:单机模式(见重要提示)
联模式下,主机来控制并联中的所有变频器,包括运行与否以及运行频率等,而从机的运行命令与频率设置将不起作用。
从的机型,电流电压校正系数在单机调试的时候就设置好。
涉及到输出驱动方面的参数,只需在主机设置即可,如:运行频率,载波频率,电流抑制比等。
FE-08:设置主从变频器电流均流报警阀值
并联模式下当主机启动运行后,从机变频器也进入运行状态,并联的各个变频器显示各自的输出电流,用户可以通过各个电流显示值判断均流情况。
变频器在各变频器均流比较差的情况下会故障报警,用户可以通过FE-08功能码设置不均流报警的电流偏差值。
具体来讲,当并联变频之间的电流偏差大于FE-08所设置的变频器额定电流百分比,变频器输出报警ERR28。
如果FE-08设置为0,则变频器不检测均流故障。
四故障显示:
相对于我公司标准变频器(MD320),并联系统在原有基础上增加了5组故障显示代码,具体如下:
ERR25:并联模式下,无论主机还是从机出现故障,主机与从机都会封锁PWM输出,出现故障的变频器LED上显示故障代码,而与其并联的变频器则报警ERR25。
ERR26:并联的变频器之间,如果长时间无法通过并联卡正常通信,则变频器输出ERR26故障,此时需要确认变频器的并联卡是否安装正确,并确认是否系统由一个主机与一个或多个从机组成。
ERR27:并联卡有主机并联卡与从机并联卡两种,变频器在不同模式下需要安装不同并联卡,当变频器的FE-07所设置的主从模式与所使用的并联卡不对应时,变频器会出现ERR27报警。
并联在一起的变频器之间会通过并联卡进行数据通信,如果两个变频器的FE-07都设置为主机,或者都设置为从机时,变频器也会出现ERR27故障报警。
ERR28:并联模式下,当并联变频之间的电流偏差大于FE-08所设置的变频器额定电流百分比,变频器输出报警ERR28。
ERR29:在主机发出运行命令,而从机没有正常反馈收到运行命令的情况下,系统会报警ERR29,此时需要确认并联系统是否由一个主机与一个或多个从机组成,并确认并联卡是否安装正确。
五.重要提示:
1.光纤连接:光纤连接一定要按照光纤板上的标号(1,2,3,4,5,6,7,8)与颜色(灰色,蓝色)同光纤的标号和颜色一一对应连接,否则可能会给你造成重大事故和不必要的损失。
2.单机模式:变频器工作在单机模式下时,使用方法与普通的MD320变频器没有区别。
从机变频器设置成单机模式运行时,要将光纤卡上的电缆(J1)拔下才能正常单机运行,主机变频器可不拔。
单机模式下,2台变频器的输出一定不能连在一起。
3.主从机输出电流均流度:从机变频器的驱动信号是主机变频器通过光纤传送过来,由于光纤传输延迟,造成主从输出电流不完全相等,通过均流电抗器的设置将这种差异减少到一定范围。
对于2k载频,50Hz运行的情况下电流不均流度小于5%。
也即(I主-I从) < Ifmax×5%,载频越高,运行频率越低,不均流度会变大。
对于最严酷情况下,可能会达到
20%-30%,因此FE-08一般设置为30%。
4.母线并联:母线可以不并在一起。
但如果母线并在一起,可使主从变频器输出电流的均流度更好。
