铁塔基站选址指导手册共93页

铁塔规划选址原则在铁塔选址时应站在全网高度，统筹考虑各方面因素，满足网络要求，同时满足城乡规划发展的要求，铁塔选址应遵循以下准则：1．技术性要求：（1）站址选择应符合网络蜂窝拓扑结构要求。

（2）站址选择应满足无线网络覆盖要求和业务需求。

（3）站址选择应适应站址周围的无线电波传播环境，并考虑与其他移动通信系统的干扰隔离要求。

（4）按不同站型来考虑铁塔位置和天线安装位置，铁塔机房位置与天线安装位置尽量靠近。

宏基站，铁塔天线位置比周围建筑物高出8~20米，四周50米半径范围内无明显阻挡；微基站，选择人流密集、话务量高的地方，天线位置比周围建筑物低，覆盖视距的有限范围。

（5）为保障突发事件通信指挥调度、交通要道通信覆盖而设置的铁塔点应在规划中作战略考虑，应给予重点保护。

（6）对于靠近边界的铁塔，应该做好与相邻地区的沟通，细化本市边界铁塔的规划，把边界铁塔的覆盖范围限制在本地区内。

2．经济性要求：（1）在满足站址技术要求的前提下应最大限度地利用公共设施物业，尽可能避开居民住宅。

（2）在满足电磁兼容要求、《电磁辐射防护规定》（GB8702-88）、《环境电磁波卫生标准》（GB9175-88）和站址条件允许的前提和在技术可行的情况下，不同移动通信运营商应优先考虑采用共站的方式建设铁塔，以避免重复建设和满足城镇景观的要求。

3．发展性要求：（1）站址的选取要与城乡规划相结合，与城镇建设发展相适应，考虑中长期城镇发展需要，并城镇建设和城镇市容景观的要求。

（2）在城区、镇区的铁塔的天线安装应采用天线支撑杆，并考虑建筑物上安装的天线与周围景物相融合的美观要求及电磁辐射环境保护要求；非城区铁塔因技术条件必需建造铁塔或通信杆。

（3）在城区和中心镇区原则上不再采用铁塔和独立通信杆，在用其它方法无法解决的情况下，城区、和中心镇区才可考虑适当建造铁塔或通信杆满足天线安装高度要求，但必须严格执行城乡规划管理规定，并考虑城镇周围景观及电磁辐射环境保护要求，且新建的铁塔和通信杆必须考虑满足与其他运营商共用站址的条件。

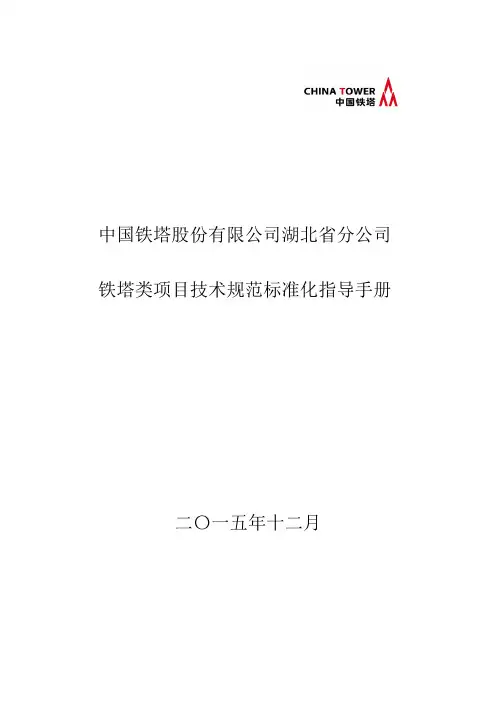

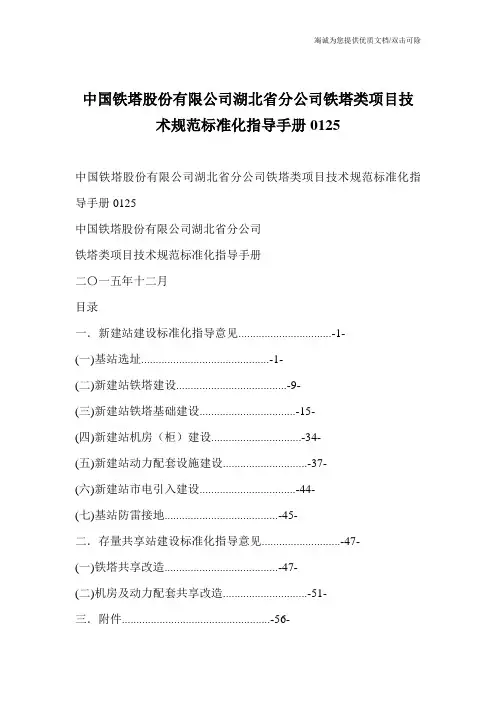

中国铁塔股份有限公司湖北省分公司铁塔类项目技术规范标准化指导手册二〇一五年十二月目录一．新建站建设标准化指导意见- 1 -(一)基站选址- 1 -(二)新建站铁塔建设- 9 -(三)新建站铁塔基础建设- 15 -(四)新建站机房（柜）建设- 33 -(五)新建站动力配套设施建设- 36 -(六)新建站市电引入建设- 43 -(七)基站防雷接地- 44 -二．存量共享站建设标准化指导意见- 45 -(一)铁塔共享改造- 46 -(二)机房及动力配套共享改造- 49 -三．附件- 55 -附件1：铁塔应用场景及无线工艺要求- 55 -附件2：基站防雷接地技术要求- 55 -附件3：机房（柜）设备布置及工艺要求- 55 -附件4：铁塔改造方案及无线改造方案- 55 -为了规范和指导2016年铁塔项目建设，提高工程建设质量，合理控制工程造价，特制定本建设指导意见。

铁塔项目建设应坚持“先共享，后新建”的原则，统筹考虑增量新建和存量共享改造，以各运营商存量资源为基础，优先共享改造，整合优化资源。

本指导意见依据铁塔公司总部印发的相关建设指导意见、通信铁塔技术要求、配套设施系列标准等文件要求编制，同时结合湖北特点和运营商的实际需求，明确了湖北公司省分铁塔项目建设的相关建设标准。

适用于2016年新建站铁塔及配套建设，以及存量共享站铁塔及配套的改造。

明确了新建站的铁塔、机房（机柜）、电源、外电引入的建设原则以及平面布局、机房工艺、设备布置、设备和线缆安装要求。

明确了存量共享站铁塔及配套的改造原则及方案。

一．新建站建设标准化指导意见(一)基站选址1.总体要求1)站址设计应符合城建、环保、消防、抗震、人防等有关要求。

2)基站选址要满足客户的覆盖需求，同时要考虑站址的安全性以及施工的便利。

3)城区尽量选用市政、企事业单位的站址或建筑，尽量避免选择容易发生纠纷的居民类站址。

4)恩施、宜昌、十堰、襄阳南漳、保康、谷城及咸宁南部区域等山区农村建站，在满足需求的前提下，选址时要考虑二次搬运和外电引入距离，不应过长。

技术文件技术文件名称：小基站站址选择指导书技术文件编号：版本：文件质量等级：共页(包括封面)拟制审核会签标准化批准深圳市中兴通讯股份有限公司I目录1．目的 .......................................................................................................... 错误！未定义书签。

2．小基站（ZXPCS－CSA，CSB）放置站址的选择....................................... 错误！未定义书签。

2.1小基站理想的放置位置........................................................................ 错误！未定义书签。

2.2室外型小基站（ZXPCS－CSB）选址要点............................................. 错误！未定义书签。

2.3室内型小基站（ZXPCS－CSA）选址要点 (10)附录............................................................................................................. 1错误！未定义书签。

21．目的本文的目的是使小基站安装位置为最佳位置，以获得满意的覆盖和网络效果。

2．小基站（ZXPCS－CSA，CSB）放置站址的选择小基站主要用做大基站信号盲区的覆盖以及高话务量地区话务量的分担，与大基站配合使用，优势互补。

小基站放置站址的选择过程如下所示。

2.1 小基站理想的放置位置我们认为一个理想的基站放置位置除考虑覆盖，话务量，还应该考虑走线、维护空间及其他因素。

做好这一步，不但可以使基站CS的安装快捷，而且今后的维护也方便省事。

铁塔服务选址技术方案随着信息技术的飞速发展，高速移动互联网对通信基础设施的需求也越来越高。

作为通信基础设施的一种重要形式，铁塔服务的选址技术方案至关重要。

本文将从选址因素、选址技术以及选址评估几个方面来探讨铁塔服务选址技术方案。

一、选址因素选择合适的选址因素是实施铁塔服务选址技术的前提。

通常情况下，选址因素可以分为以下几个方面：人口密度、地势条件、电力供应、网络连通性和环境保护。

1. 人口密度人口密度是铁塔选址的一个重要因素。

一般来说，人口密集的地区意味着通信服务需求高，因此在这些地区选址铁塔具有更大的优势。

2. 地势条件地势条件是另一个重要的选址因素。

通信信号在传输过程中容易受到地势条件的影响，例如山脉、丘陵等地形会造成信号覆盖不均匀的情况。

因此，在选址过程中要综合考虑地势条件，选择没有阻挡信号传输的地段。

3. 电力供应由于铁塔需要稳定的电力供应来运行，因此在选址时要考虑周边电力供应是否稳定。

同时，还需考虑是否有备用电源系统，以便在电力中断或故障时能够维持通信服务。

4. 网络连通性铁塔需要与地面基站或数据中心相连通，因此要考虑选址附近是否有光纤网络或其他网络设备的覆盖。

有良好的网络连通性可以保证通信质量和速度。

5. 环境保护在选址过程中还要考虑环境保护因素，避免对自然环境的破坏。

选址的地段应该尽可能与周边环境协调，不影响生态平衡和环境保护。

二、选址技术选址技术是铁塔服务选址的核心环节，决定了铁塔的布局和覆盖范围。

下面介绍几种常用的选址技术。

1. GIS技术地理信息系统（GIS）是一种能够管理、分析和展示地理信息的技术。

在铁塔选址中，通过GIS技术可以对选址因素进行空间分析和可视化展示，以便选择最佳的铁塔选址。

2. 高精度地图技术高精度地图是一种基于卫星图像和遥感技术获取的精确地图。

利用高精度地图，可以更准确地确定选址地段的地势条件、人口密度等因素，以便进行更精确的选址。

3. 预测建模技术利用历史数据和统计分析方法，可以建立选址预测模型。

通信铁塔工程（包括基础）安装指导手册前言本标准汇集了通信基站地基、铁塔系统的硬件安装规范要点，适用于现场施工人员、质量管理人员在通信基站地基、铁塔系统硬件安装过程中对安装质量进行检查。

本标准将工程质量检查要点分为严格（S）和一般（C），凡条款后加注（C）的为一般要求，表示允许稍有选择，应首先这样做，在条件许可时如果违反，属于一般错误；未加注（C）的表示严格（S），必须按要求执行，如果违反，则属于严重错误,原则上所有错误均要求整改。

本检查标准没有列出的，检查时以技术协议书、工程设计、产品验收规范、运营商标准或设备安装所在国家的国家标准为准，与上述文件中含“必须”、“严禁”、“不得”等字样的条款不符的过程和结果均为严重错误，其它为一般错误；本标准所列指标与上述文件要求不一致的以上述文件为准。

目录第1章进场材料的质量要求...................................................................................................................... 1-11.1 简介 ................................................................................................................................................. 1-11.2 铁塔基础用材料的检查 ................................................................................................................. 1-11.3 铁塔构件材料的检查 ..................................................................................................................... 1-1 第2章铁塔基础施工及质量控制.............................................................................................................. 2-52.1 简介 ................................................................................................................................................. 2-52.2 地基基础施工及质量控制 ............................................................................................................. 2-5 第3章铁塔塔体安装................................................................................................................................ 3-133.1 塔体安装的一般要求 ................................................................................................................... 3-133.2 塔体安装作业 ............................................................................................................................... 3-143.2.1 基础复检 ............................................................................................................................. 3-143.2.2塔件清点与排放 ................................................................................................................... 3-143.2.3吊装方案 ............................................................................................................................... 3-143.3 铁塔安装质量控制 ....................................................................................................................... 3-163.3.1 自立式铁塔安装质量控制 ................................................................................................. 3-163.3.2 拉线式铁塔安装质量控制 ................................................................................................. 3-183.3.3 屋面（顶）铁塔安装质量控制 ......................................................................................... 3-193.3.4 构件连接和固定的质量控制 ............................................................................................. 3-203.4 铁塔安装安全控制 ....................................................................................................................... 3-20附录A 有关铁塔工程验收规范.............................................................................................................. A-22-i-第1章进场材料的质量要求摘要本章主要介绍通信铁塔进场材料的一些质量控制。

铁塔类项目技术规范标准化指导手册23、0、3加油站的等级划分，应符合表3、0、3的规定：表3、0、3 加油站的等级划分级别油罐容积（m3）总容积单罐容积一级120＜V＜﹦180V＜﹦50二级60＜V＜﹦120V＜﹦50三级V＜﹦60V＜﹦30注：V为油罐总容积；柴油罐容积可折半计入油罐总容积4、0、2 在城市建成区内不应建一级加油站4、0、4 加油站的油罐、加油机和通气管管口与站外建、构筑物的防火距离，不应小于表4、0、4的规定：表4、0、4 油罐、加油机和通气管管口与站外建、构筑物的防火间距（m）级别项目埋地油罐通气管管口加油机一级站二级站三级站重要公共建筑物5050505050明火或散发火花地点3025181818民用建筑保护类别一类保护物25xx1616二类保护物xx121212三类保护物1612101010甲、乙类物品生产厂房、库房和甲、乙类液体储罐2522181818其他物品生产厂房、库房和丙类液体储罐及容积不大于50m3的埋地甲、乙类液体储罐1816151515室外变配电站2522181818铁路2222222222城市道路快速路、主干路108886次干路、支路86665架空通信线国家一、二级1、5倍杆高1倍杆高不跨站不应跨越加油站一般不跨站不跨站不跨站不应跨越加油站架空电力线路1、5倍杆高1倍杆高不跨站不应跨越加油站注：1 明火或散发火花地点和甲、乙类液体的定义应符合《建规》的规定2 重要公共建筑物及其他民用建筑保护类型划分应符合附录C的规定，移动基站可按二类保护物3 对柴油罐及其通气管管口和柴油加油机，本表的距离可减少30%4 对汽油罐及其通气管管口，若设有卸油油气回收系统，本表的距离可减少20%；当同时设置卸油和加油油气回收系统时，本表的距离可减少30%，但均不得小于5m5 油罐、加油机与站外小于或等于1000kVA箱式变压器、杆式变压器的防火距离，可按本表的室外变配电站防火距离减少20%6 油罐、加油机与郊区公路的防火距离按城市道路确定：高速公路、Ⅰ级和Ⅱ级公路按城市快速路、主干路确定，Ⅲ级和Ⅳ级公路按城市次干路、支路确定基站机房参照该规范中民用建筑保护类别的二类保护物进行设防，其防火间距在12～20米之间。

选址参考总体建设原则在选择合适的基站位置时，需要结合当前覆盖状况以及基站建设所能带来的经济效应和社会效应来考虑。

经济效应主要是关心该基站所能给电信公司带来的收入情况，针对这方面就需要掌握基站周围住户的收入情况、用户的数量以及文化层次。

社会效应就是单纯为了扩大电信公司的社会影响力。

例如高速公路沿线、重要的国道、省道区域话务量不高，但是建设的基站给用户带来良好的心理效果，为电信带来潜在的客户。

大部分基站的建设能够带来社会效应和经济效应的双丰收，某些仅仅是为了获得社会效应，例如对于珠峰的网络覆盖。

如果一个基站的建设，上述两个目的都没有达到，就完全没有必要建设。

下面主要从一般性要求和技术性要求两个方面来对基站选址应注意的问题进行介绍。

选址要点（一般性要求）在根据上述的建设原则确定在某一区域内建设基站后，就要进行基站的实地选址工作。

在确定基站位置时，要综合考虑以下几个方面的因素：1、市电引入距离和方式由于基站需要380V三相电作为供电电源，所以在选择合适的基站位置时要考虑市电引入。

如果周围有合适的三相电，就直接从现有的三相电源处转接，三相电引接距离最好小于1公里；如果当地没有合适的三相电可供引接，可以从附近110KV的高压线加装变压器解决。

2、设备运输和后期维护要选择交通较方便的区域建设基站，以便后期运送设备和基站维护。

对于后期的维护工作，要考虑基站周围交通是否便利，另外要与当地群众建立良好和稳固的关系。

3、传输路由在选择基站位置时，要同时考虑传输线路的走线情况，避免传输线路过长和路由情况复杂。

4、覆盖效果基站一般选择在所需覆盖区域的中心地带，使得各个扇区的话务量比较均匀。

基站最好选择在村镇的中心地区，另外农村基站间距至少保持在1公里以上，城区在500米以上。

5、外在因素针对当地的地质条件，要充分考虑基站所处位置的土质情况，避免由于土质疏松和结构不稳定引起基站的安全问题。

基站周围空间开阔，避免基站信号被阻挡。

济宁铁塔公司基站选址指导手册一、选址原则（一）规划引领，存量优先，聚焦整合需求，主备结合，一个主选站址，一到二个备选站址。

（二）满足五要：即满足技术要求、空间要求、安全要求、电力要求、便利要求。

二、选址要点（一）技术要求1、网络结构基站站间距根据电测及仿真分析结果确定，一般要求基站站址分布与标准蜂窝结构的偏差应小于站间距的1/4，在密集覆盖区域应小于站间距的1/8。

2、天线高度建议市区基站站址建筑物高度选址在30米（7层楼）－35米（12层楼）之间。

如周围建筑均比较高时，可选择平均高度的建筑物。

如果找不到合适高度的建筑时，可以选择较低的建筑，通过楼顶建塔（角钢塔、拉线塔等）的方式达到高度要求；或选择较高的建筑，通过将天线安装在较低楼层的外墙上来达到要求，但这两种情况需要同规划和物业协商。

郊区和农村一般通过建塔来解决天线架设问题，一般高度取定为40-60米，视情况而定。

3、天线阻挡在所选楼顶观察四周的覆盖环境时，必须要求近场100米内所需覆盖的主要区域无阻挡，次要区域有阻挡不能超过90°。

站址附近应无强功率发射设备（如微波台或电台）和较少人为干扰（如电焊机、高频电炉、火花干扰等）。

4、天线架设一般市区内基站通过楼顶女儿墙竖抱杆的方式架设天线，要求至少能找到3根抱杆的位置，一般情况要求6根抱杆的位置。

郊区和农村建设铁塔，至少要求平台上能安装6根抱杆。

如屋顶平台较大，选择天线抱杆位置时需注意避免楼面对无线信号的阻挡。

天线安装于抱杆上后应保证天线底部高出周围环境5m。

（二）空间要求1、天面建设面积能够选择合适的塔型，满足塔的占地需求。

特别是拉线桅杆，拉线塔，拉线H杆的拉线点与塔身保持在安全的距离。

（1）地面塔铁塔占地面积与基础形式有关，基础选型应由设计单位根据地勘报告及场地条件综合确定，选址时可按照一般地质考虑，或由地勘部门提供的历史数据作为参考依据。

（2）楼面增高架、拉线桅杆及抱杆【备注】✓抱杆基础长度指安装抱杆斜撑后的水平投影长度。

选址应注意问题1、站址宜选在地形平坦开阔、地质情况良好的地点，避免周边有高于待建基站天线挂高的建筑物；2、站址宜选择在不易受洪水灌溉的地区及地势较高地点；3、站址宜尽量远离铁路、公路、河道、电力设施、加油加气站、机场等，符合国家和行业对安全要求的规定，隔离距离一般大于塔高（含避雷针）；4、自建基站站址占地面积宜大于80平米，具体可根据基站方案进行调整5、站址不应选择在生产及储存易燃、易爆物质的建筑物、材料堆积场、在生产过程中容易发生火灾和爆炸危险的工厂、企业附近；6、站址不应选择在雷击区、大功率无线发射台、大功率电视发射台、大功率雷达站和有电焊设备、X光设备和产生强脉冲干扰的企业和医疗单位附近；7、站址应满足客户业务规划需求，偏离技术指点距离，对于乡村开阔地带应小于250米，城区密集地区应小于100米；8、地址宜有可靠电力供应，一般需提供380V外电引入，距离高压线宜小于200米9、站址不应选断层、土地边坡、古河道和可能塌方、滑坡和有开采价值的地下矿藏或古迹遗址的地段；在不利地段应采取可靠措施；10、站址不应选择在易受洪水灌溉地区及地势低洼区域，如无法避开时，站址高程应高于计算洪水位0.5m以上地点；11、站址不宜选择在生产过程中散发有害气体、较多烟雾、粉尘、有害物质的工业、企业附近；12、自建基站选址不应违反相关规范规定的与其他建构物的防火间距要求，如条件许可，一般宜远离既有建筑物20米以上。

13、站址机房不宜有结构变形缝穿过、不宜有给水管、污水管、雨水管穿过14、站址不宜选用无正规设计的自建房及有结构明显破损现象的建筑。

基站选址规范1、基站与油库的保护距离2、行业内较认同的说法；基站应选择在比较安全的环境内。

不应在易燃、易爆的仓库及容易发生火灾和爆炸危险的工业、企业附近。

特别是应远离加油站等处。

若因条件限制，在加油站附近的站址选择应至少满足下述条件：油库油量：3、<50m3 间距：>12m； 50~1000m3 间距：>15m； 1000~2000m3 间距：>20m。
