水准仪及水准标尺优秀课件

  • 格式：ppt
  • 大小：9.44 MB
  • 文档页数：47

下载文档原格式

  / 47

合集下载

水准测量基础知识ppt课件

水准测量基础知识ppt课件
在整平的过 程中，气泡 的移动方向 与左手大拇 指运动的方
向-致。
.
水准仪使用步骤
三、瞄准水准尺
首先进行目镜对光，即把望远镜对着明亮的背景， 转动目镜对光螺旋，使十字丝清晰。再松开制动螺旋， 转动望远镜，用望远镜筒上的照门和准星瞄准水准尺， 拧紧制动螺旋。然后从望远镜中观察;转动物镜对光 螺旋进行对光，使目标清晰，再转动微动螺旋，使竖 丝对准水准尺。
脚架长度不宜 超过自己的鼻
尖
.
水准仪使用步骤
二、粗略整平 粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂， 从而视准轴粗略水平。
.
水准仪使用步骤
精确调平 把三个脚螺旋命名为1、2、3，将望远镜转至与1-2连线 垂直的角度上，首先调节1、2两个螺旋，使气泡在1、 2连线方向上居中（图a），再调节3螺旋，使气泡在该 方向居中即可（图b）。
.
一、测量仪器
水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。 水准仪按其精度可分为DS05、DS1、DS2、DS3和DS10等
五个等级。建筑工程测量广泛使用DS3级水准仪。
.
水准仪
根据水准测量的原理，水 准仪的主要作用是提供一 条水平视线，并能照准水 准尺进行读数。
水准仪构成主要有望远镜、 水准器及基座三部分。
.
水准测量的高程计算
1.高差闭合差计算 计算闭合差及闭合差允许值，写在“路线校核”栏内；
2.高差闭合差分配和高程计算 当道线闭合差满足技术要求时，可进行闭合差分配。分 配的原则：改正数V和测站数n（或线路长度L）成正比， 与闭合差反号，即
各点高程值
.
水准测量的误差来源及消减措施
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！

水准仪测量教学课件PPT课件

水准仪测量教学课件PPT课件

测量过程中的操作步骤
开始测量
建立基准点和转点
在测量区域内选择合适的点作为 基准点，并在需要的位置设置转 点，以便在测量过程中进行校准 和调整。
将水准仪放置在基准点上，调整 好仪器，然后依次测量各转点和 测量点的高程。
确定测量点
根据测量任务和目的，在测量区 域内确定需要测量的点，并做好 标记。
数据记录和处理
数据处理
根据测量要求，对数据进行处理和分析，得 出测量结果。
安全注意事项
遵守安全规定
在使用水准仪时，应遵守安全规定，确保仪器稳 定可靠。
避免碰撞
在使用水准仪时，应避免与其他物体发生碰撞， 以免损坏仪器。
ABCD
注意环境因素
在测量过程中，应注意环境因素，如天气、地形 等，避免因环境因素造成测量误差。
未来发展展望
智能化、自动化是未来水准仪发展的 重要方向
随着人工智能和大数据技术的发展， 水准仪的数据处理和智能化应用将更 加广泛
新的测量技术如激光雷达、三维扫描 等将逐渐应用于水准仪中
水准仪将与无人机、机器人等技术结 合，实现更高效、精准的测量作业
THANKS
感谢观看
正确操作仪器
按照水准仪的使用说明正确操作仪器，避免因操 作不当造成测量误差。
常见问题与解决方法
01
02
03
测量误差
如果测量结果存在误差， 应重新进行测量，并检查 仪器是否正常工作。
读数不准确
如果读数不准确，应检查 望远镜是否清洁，以及读 数系统是否正常工作。
仪器故障
如果仪器出现故障，应及 时联系专业人员进行维修 或更换。
读数
记录
读取标尺读数时，应保证视线与标尺垂直 ，以减小误差。同时，要避免过度调整气 泡，以免影响测量精度。

水准测量课程PPT课件

水准测量课程PPT课件

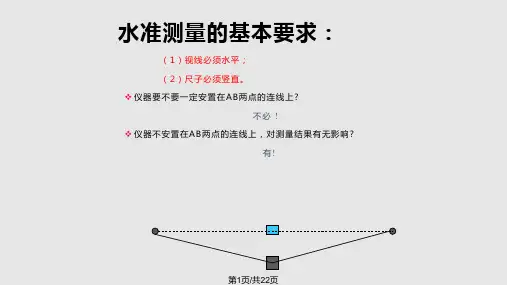

电子水准仪等数种。
按其精度高低可分为S05、 S1、 S3、 S10等多种。其 中，S表示水准仪，下标数字表示该仪器所能达到的精
度指标。如S3表示1km往、返测高差中数的偶然中误差
不超过±3mm的水准仪。
第2页/共22页
水准仪主要由望远镜、水准器和 基座三部分组成。
第3页/水准器
轴L´ L´ 、以及仪器的
L
L 竖轴VV。它们应满足
以下的几何关系：
微
倾
螺 旋
1、CC//LL
2、VV// L´ L´
V
L´
3、十字丝⊥ VV
第7页/共22页
二、水准尺
如下图所示，水准尺有塔尺、双面尺和铟瓦尺三种。塔 尺用于一般的测量工作中，双面尺用于三、四等水准测量， 铟瓦尺用于 一、二等水准测量。
第13页/共22页
自动安平水准仪照片
第14页/共22页
2．使用——粗平后，望远镜 内观察警告指示窗应全部呈绿 色；最好状态是指示窗的三角 形尖顶与横指标线平齐。 3．检校——要增加一项补偿
器的检验，即：转动脚螺
旋，破坏粗平，看警告指
示窗是否出现红色。
第15页/共22页
二、精密水准仪
1、精密水准仪——提供精确的水平 视线和精确读数； 2、精密水准尺——刻度精确(铟瓦尺)。
眼睛上下、左右 影象相对晃动
第11页/共22页
所谓视差，是指当 移动时，十字丝与目标 的现象。
4、精确整平 ——调节微倾螺旋，
使气泡符合
读数
1.202
第12页/共22页
当读完后视转到 前视时，如果发 现符合气泡不居
中，怎么办
5、
2
2.3自动安平、精密、电子水准仪

11水准仪与水准标尺2

11水准仪与水准标尺2
没有管水准器和微倾螺旋。
➢ 国产自动安平水准仪的型号是在DS后加字母 Z，即为： DSZ05、DSZ1、DSZ3、DSZ10，其中Z代表“自动安平”汉 语拼音的第一个字母。
§4 补偿式自动安平水准仪
2. 自动安平水准仪的补偿原理
同经纬仪垂直度盘指标自动归零原理。
§4 补偿式自动安平水准仪
f g a f
§3 精密水准仪与水准标尺
双面水准标
尺，分划间 隔10mm，
基辅差 4787mm或 者4687mm
。
2 304
4 306
配Wild N3
0
62
尺，分划间 隔10mm，
基辅差
0
12 314
3015.5mm。
0
278 580
5
280 582
282 584 284 586
§3 精密水准仪与水准标尺
➢ 平行玻璃板测微器(Parallel Plate Micrometer)
组成 ：平行玻璃板、测微尺,传动杆和测微螺旋等构件。
§3 精密水准仪与水准标尺
4. Wild N3 精密水准仪 ➢ 测微器装置
工作原理 平行玻璃板安装在物镜前,它与测微尺（初始读数为5mm
）之间用带有齿条的传动杆连接,当旋转测微螺旋时，传动杆带 动平行玻璃板绕其旋转轴作俯仰倾斜。
§3 精密水准仪与水准标尺
4. Wild N3 精密水准仪 ➢ 符合水准气
泡两端符合则视 线精确水平，转 动测微螺旋即可 精确读数：
148.653cm
§3 精密水准仪与水准标尺
4. Wild N3 精密水准仪 ➢ Wild N3 精密水准仪倾斜螺旋装置
符合水准气泡两端影像不符值小于1cm时，才允许精确整平。 倾斜螺旋有分划盘，可以精确测量视准轴倾斜的角度值。

第二讲 水准测量和水准仪PPT课件

第二讲 水准测量和水准仪PPT课件

数字测图原理与应用
数字测图原理与应用
• A→B高差 hAB=a－b
• A点高程HA已知， 求出B点高程 HB= HA + hAB
• 视线高程 Hi= HA +a • B点高程 HB= Hi －b
• 做一个练习题 HA=10.501m，a=1509mm， b=0428mm，求B点的高程HB。
数字测图原理与应用
数字测图原理与应用
第二讲 水准测量和水准仪
张爱国
数字测图原理与应用
主要内容
• 水准测量原理与方法（P43） • 电子水准仪（P59） • 水准测量的误差分析（P72） • 水准仪的检验与校正（P74） • 电子水准仪的检验（P85）
数字测图原理与应用
一、水准测量原理与方法
• 水准仪——水平视线，水平视线在标尺读数 • 水准测量方向——A→B • A尺——后视尺， a——后视读数 • B尺——前视尺， b——前视读数
故hAB(ab)(SA
SB)tani
(ab)(SA
SB)
i
"
对于一测段 有h(ab)i" (SASB)
视准轴与水准管轴 不平行的误差
数字测图原理与应用
• 思考 • 要消除或者减弱i角误差，有哪些途径？ • 查看实习记录
数字测图原理与应用
四、水准仪的检验与校正
• 根据水准测量的基本原理，要求水准仪具 有一条水平视线，这个要求是水准仪构造 上的一个极为重要的问题。在正式作业前， 必须对水准仪加以检验，视其是否满足所 设想的要求。
• ① 圆水准器轴L’L’∥竖轴VV
• 旋转脚螺旋→圆水准气泡居中 • 仪器绕竖轴旋转180°，气泡中心偏离圆水准器零点时 • 关系不满足，需要校正 • 旋转脚螺旋调整气泡偏移量的一半 • 松开圆水准器固定螺丝 • 旋转圆水准器校正螺丝→气泡中心移到圆水准器零点

水准仪使用方法及原理培训讲义PPT(图片丰富)PPT课件

水准仪使用方法及原理培训讲义PPT(图片丰富)PPT课件

精度比较：板尺精度高于塔尺。
用 途：板尺一般常用于三、四等水准 测量，而塔尺则用于等外水准测量。
使用注意事项：使用前应认清尺子刻划线 与数字之间的位置关系，是否为正、倒 数字，尺底的数值。对于塔尺，当使用 两节以上时应注意两节接口位置是否对 准、卡簧是否卡住。
2.3 水准仪使用方法
三角架 脚螺旋
视准轴
• 目镜的作用：放大，人眼经过目镜，可以看到目标 的小实像与十字丝一起放大了的虚像。
• 十字丝的作用：提供照准目标的标准。其中心交点 和物镜光心的连线称为视准轴，即视线。玻璃片上
的上、下短丝称为视距丝。水准测量就是当视线水 平时，用中间横丝截取水准尺读数。
• 视准轴：十字丝中央交点和物镜
横丝ห้องสมุดไป่ตู้
水准点选择：结合测区内水准点的分布情况、 被测点的分布以及地形地势情况、所采取的 路线形式选择。
水准点类型：永久性和临时性 水准点制成：依永久性及临时性水准点而制做。
2. 水准路线布置
（1）闭合水准路线 高差闭合差：
3
fh h测
闭合水准路线
（2）附合水准路线 高差闭合差：fh h测 (H终 H 始 )
1. 往返观测取平均 2. 控制前后视点距离 3. 选择良好气候观测 4.视线尽量高于地面
2.6 水准仪校验
1. 水准仪轴线几何关系 （1）水准盒轴平行竖轴； （2）十字丝横丝垂直竖轴； （3）水准管轴平行视准轴。
2. 检验方法： （1）检验水准盒轴与竖轴是否平行： 调平水准盒
气泡居中，然后旋转望远镜180度，若气泡依然 居中则两轴平行。 （2）检验十字丝横轴与竖轴是否垂直： 将十字丝 横丝左端对准某一目标，旋转水平微动螺旋使目 标移到十字丝的右端，若目标依然位于十字丝横 丝上则表明两轴垂直。 （3）检验水准管轴是否平行视准轴： 在已知高差 的两点间架设仪器，并使仪器距两点之间的距离 悬殊，首先在其中一个点立尺观测读数a，并根 据a计算出仪器对另一点的应该读数b。然后对其 进行观测读数得b’，利用b’、b及两测点之间的 距 若离 γ 大D于MN2可0秒以计不算平出行两。轴线的夹角γ (单位为秒) ，

水准仪测量教学课件(共50张PPT)

水准仪测量教学课件(共50张PPT)

a
b
c
水准测量的瞄准和读数
2.4 普通水准测量
• 水准点：用水准测量的方法测定的高程控制点 “BM〞，分永久性和临时性。
• 水准测量：从某一高程的水准点开始，经过一 定的水准路线，测定各待定点的高程。
• 点之记：水准点应进行编号，并绘出水准点与
附近固定建筑物或其它明显地物关系的点位草
图，
作为水准测量的成果一并保存。
1.365 0.936 ∑ h=+0.429
高程 (m)
19.153
19.514
备注 已知
20.424
20.518
19.971
19.582
2.5 普通水准测量成果整理
1.高差闭合差的计算与校核 ①支水准路线
②闭合水准路线
③附合水准路线
2.高差闭合差分配和计算改正后高差
分配原那么：对于闭合或附合水准路线，按与路线长 Zeiss Koni007自动安平水准仪
水准仪的使用
水准仪的使用步骤： 安置——粗平——瞄准——精平——读数 安置时考虑前、后视等距； 粗平时掌握“左手大拇指法〞； 瞄准时包括消除视差； 精平状态下(符合气泡符合时)读数； 读数估读至毫米。
符合气泡符合， 水准管轴与视 线水平。
尚未符合
符合气泡符合
水准仪的使用
“左手大拇指法〞粗平：气泡移动的方向与左手 大拇指转动脚螺旋的方向一致。
标准规定，三、四等水准测量时应保证上、中、下三 丝应能读数，二等水准测量那么要求下丝读数大于等于 0.3m。
(三) 气候的影响
精密水准仪的特点 1) 望远镜的放大倍数大，分辨率高，如标准要求DS1不小于
38倍，DS05不小于40倍；
2) 管水准器分划值为10″/2mm，精平精度高；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号下标：毫米数，表示 1公里往、返测量的高差平 均值的中误差(由于仪器引 起的) 。
构造： 望远镜 水准器 支架 基座
2.水准仪
S3 水准仪外型
3
一般的望远 镜只需望远， 不需瞄准。
所以有物镜， 目镜（加调焦
镜）即可。 测量望远镜
要能瞄准。 所以要有十
字丝。目标的
象与十字丝重 合即瞄准。
4
23
两个摆动棱镜的补偿器
两个直角棱镜是补偿器的摆动部分。镜筒倾斜时水 平光线与其竖平面不正交，从而使光线在棱镜系统 中产生折射，最后把水平光线导至十字丝中心。
24
Zeiss Koni007自动安平水准仪
Koni007自动安平水 准仪
25
§ 6-2 水准仪的检验与校正
一、水准仪的主要轴线及满足的条件：
视差：如果目标象没有落在十字丝面上，则当观测 员的眼睛上下左右移动时，会感到目标象与十字丝 之间有相对错动。这种现象称为视差。视差影响瞄 准的精度。物镜调焦可以消除视差。
6
视差
●视差：
望远镜内目标像与十字丝分划板未重合。 现象：观测时，改变眼睛与目镜的相对位置，
十字丝与目标的像有相对移动。
消除视差的步骤： 目镜调焦，使十字丝最清晰； 物镜调焦，使目标像最清晰，且无视差。
9
水准管的精度：
管子内壁光滑，液体与内
壁的附着力小，则气泡对 倾斜反映的灵敏度高
曲率半径大，格值小则精 度高
气泡长，两端清晰，读数 误差小则精度高
格值是相邻分划线之间的弧
所对的圆心角。设弧长为
2毫米，曲率半径为R毫米，
则格值
2
R
一般 60 ,30 ,20 ,10 秒
10
符合棱镜系统把水准气
泡两端成象在一起便于 观察。
若直接用肉眼观察则
因为玻璃有厚度，斜视 时会产生视差
要同时观察气泡的两端 才能判断气泡是否居中
用符合棱镜系统观察，
可以避免上述缺点。判
断“气泡居中”的精度
约可提高一倍。
肉眼观察的精m1度 5：(为气泡的格 ) 值
符合棱镜系统的m精 2 度 10：
11
三、水准仪的使用
望远镜与视差
●测量望远镜及十字丝
竖 丝
横丝
望远镜与视差
上丝
下丝
望远镜的十字丝
5
测量望远镜
视准轴：十字丝分划中心与物镜光心的连线。
物镜的作用：把目标成象（拉近）。 目镜的作用：把十字丝（和目标象）放大。
十字丝固定不动。为了让仪器适用于不同视力的人，目镜 可以前后调节，称为目镜调焦。
调焦镜的作用：使远近不同的目标都能成象于十字 丝面上。移动调焦镜称为物镜调焦。
7
水准器
水准器
圆水准器 灵敏度 8/2mm 用于仪器粗平 管水准器 灵敏度20/2mm 用于仪器精平
8
水准器分圆形和管形两种
管水准器是个玻璃容器，其 纵剖面上内侧呈圆弧形。刻 划线对称中点处的切线就是 水准管轴。“气泡居中”即 水准管轴水平。
圆水准器是个玻璃容器，上 面有同心圆的刻划。上盖的 内表面是圆球形，同心圆圆 心处的曲率半径就是圆水准 器的轴。“气泡居中”即水 准器的轴垂直。
用连接螺旋把仪器固定在三脚 架上，固定两个脚架，动第三 个脚架，使三脚架架头大致水 平;转动脚使螺旋圆水准器的气 泡居中
圆水准管
脚螺旋
13
2、粗平
（左手拇指法则）
14
3、瞄准
物镜的作用：把目标成象（拉近）。 目镜的作用：把十字丝（和目标象）放大。
十字丝固定不动。为了让仪器适用于不同视力的人， 目镜可以前后调节，称为目镜调焦。
(一)水准仪的主要轴线
望远镜视准轴
水准管轴
纵轴
圆水准轴
26
一、水准仪的主要轴线及满足的条件
视准轴：十字丝分 划中心与物镜光心 的连线。
水准仪及水准标尺优 秀课件
1
§ 6-1 水准尺和的水准仪
一.水准尺、尺垫
直尺：双面(黑、红)水准尺， 尺常数4.687m、4.787m，用 于三等以下水准路线测量。
塔尺：可伸缩，伸足为3米、 5米，用于一般工程测量。
尺垫：转点立尺用。
一.水准测量的仪器 与工具
2
二.水准仪
等级(精度系列)： DS05 DS1 DS3 DS10
读数
a
b 0.725 d
b
6.252
c
a
1.533
20
四、自动安平水准仪
自动安平水准仪原 图
（一）自动安平水准仪的特点
1、没有水准管和微倾螺旋；望远镜和支架连成一体 2、测量时，只需粗平
21
四、自动安平水准仪
（二）自动安平水准仪基本原理
自动安平水准仪原 图
22
自动安平补偿器结构
2.自动安平补偿器 结构
要同时观察气泡的两端才能判 断气泡是否居中
用符合棱镜系统观察，可以 避免上述缺点。判断“气泡 居中”的精度约可提高一倍。
18
5、读数
普通水准尺
水准尺的分划不是 线划式而是区格 式的。区格的边 缘是分划的位置， 区格内的小数 “估读”。
区格式分划便于从 远处观察并读数。
19
瞄准与
水准测量的瞄准与读数
1.安置： 用连接螺旋把仪器固定在三
脚架上 2、粗平：使三脚架架头大致水平;转
动脚螺旋使圆水准器的气泡居中 3、瞄准 调节目镜：照准明亮的物体（如白
色的墙）调节目镜使之适合自己 的视力（十字丝最清晰）；
粗瞄准：转动仪器，利用望远镜外 壳上的准星瞄准目标；
精确瞄准：转动调焦螺旋使目标象 清晰，直至无“视差”。
●视差：
望远镜内目标像与十字丝分划板未重合。 现象：观测时，改变眼睛与目镜的相对位置，
十字丝与目标的像有相对移动。
消除视差的步骤： 目镜调焦，使十字丝最清晰； 物镜调焦，使目标像最清晰，且无视差。
17
4、精平
符合棱镜系统把水准气泡两 端成象在一起便视时会产 生视差
用微动螺旋 慢慢转动望远镜，直至 精确瞄准目标为止（十字丝的纵
丝靠近水准尺）
4、 精平 用微倾螺旋 使水准管气泡居中
（符合气泡符合）
5、读数 用十字丝的 横丝在水准尺上读 数（先读毫米数， 然后米，分米，厘 米数。每次读四位 数，“0”也 是必须 记录的数字。）
12
水准管 的校正 螺丝像 片
2.粗平
调焦镜的作用：使远近不同的目标都能成象 于十字丝面上。移动调焦镜称为物镜调焦。
视差：如果目标象没有落在十字丝面上，则 当观测员的眼睛上下左右移动时，会感到目 标象与十字丝之间有相对错动。这种现象称 为视差。视差影响瞄准的精度。物镜调焦可 以消除视差。
15
缺口
目镜
水准管 的校正 螺丝像 片
16
视差
