水准仪读数及计算办法

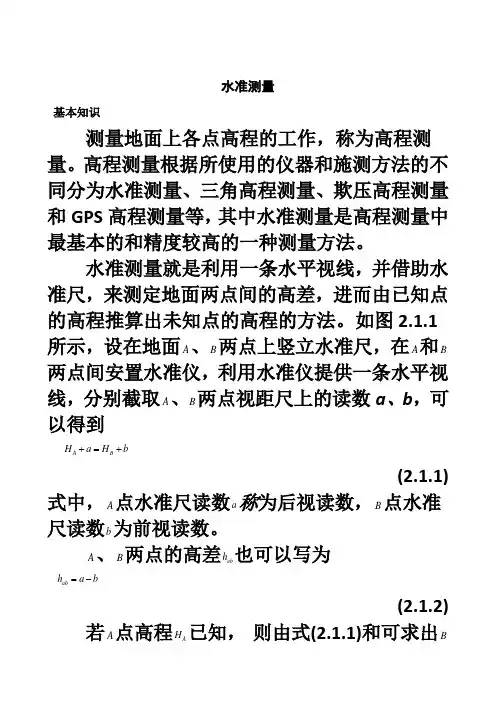

水准测量基本知识测量地面上各点高程的工作，称为高程测量。

高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。

水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。

如图2.1.1所示，设在地面A 、B 两点上竖立水准尺，在A 和B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点视距尺上的读数a 、b ，可以得到ABH a H b +=+(2.1.1)式中，A 点水准尺读数a 称为后视读数，B 点水准尺读数b 为前视读数。

A 、B 两点的高差abh 也可以写为abh a b =-(2.1.2)若A 点高程AH 已知， 则由式(2.1.1)和可求出B点高程为()B A A abH H a b H h =+-=+(2.1.3)图2.1.1 水准测量原理如果A 、B 两点距离较远、高差较大或遇到障碍物使视线受阻，不能安置一站仪器完成观测任务时，可采取分段、连续设站的方法施测，在线路中间设置一些转点TP （临时高程传递点，须放置尺垫）来完成测量工作。

水准路线可分为闭合水准路线、附合水准路线和支水准路线三种。

如图2.1.2所示，可容易得到高程计算公式：(1,2,,)i i i ab B A ab h a b i n h h a b H H h =-=⎧⎪==-⎨⎪=+⎩∑∑∑L (2.1.4)或11122121A B n nTP H H h TP H H h B H H h -=+⎧⎪=+⎪⎨⎪⎪=+⎩M 高程：高程：点高程： (2.1.5)水准线路测量水准测量的工具是水准仪，它主要由望远镜、水准器、基座三部分组成。

按仪器精度分，有DS 05、DS l 、DS 3、DS l0等四种型号的仪器。

D 和S 分别为“大地测量”和“水准仪”的汉语拼音第一个字母；数字05、1、3、10表示每千米该仪器往返测量平均值的中误差，单位为毫米。

水准仪咼程测量计算方法
如图所示：
4 —
■■
I________________________ i_________
公式：前视点高程=后视点高程+后视读数-前视读数
（如需多次转点，则不断向前移动水准仪，把前一次测得的前视点高程作为后视点高程即可，如此反复循环）
例一：如已知后视点A高程为32.500m,将水准仪架设在后视点A 与前视点B之间，立标尺在A点读数假设为4.225m （后视读数），然后转动水准仪望远镜向B处,立标尺在B点读数（前视读数）假设为
1.562m
B 点高程=32.500+4.225-1.562=35.163m
例二：已知A点高程为48.65 m求B点高程（标高）？：
将水准仪架设于后视点A与前视点B之间，将水准仪调整水平状态, 将水准尺（标尺）立于A点读的读数3.538 m转动水准仪望远镜处向B处，并将将水准尺（标尺）立于B读的读数1.645m则B点高程计算如下：
B 点高程=48.65+3.538-1.645=50.543 m。

水准仪视距测量的计算公式或方法
宝子，今天咱来唠唠水准仪视距测量的计算公式和方法哈。

水准仪视距测量呢，主要是利用水准仪的光学原理来测量距离的。

它有个很简单的公式哦。

视距D等于（上丝读数 - 下丝读数）乘以一个常数K。

这个常数K呢，一般是100。

比如说，你在水准仪里看到上丝读数是1.5米，下丝读数是1.0米，那视距D就等于（1.5 - 1.0）×100 = 50米啦，是不是还挺简单的呀？
那这个测量方法呢，首先要把水准仪架好哦。

要找个平稳的地方，就像给水准仪找个舒服的小窝一样。

然后呢，调好水准仪，让那个十字丝看得清清楚楚的。

接下来就可以开始读数啦。

眼睛要盯着水准仪的目镜，仔细看那上丝和下丝的读数。

在测量的时候呀，可不能马虎呢。

要是读数读错了，那算出来的视距可就不对喽。

而且要多测几次，取个平均值，这样结果就更准确啦。

就像我们做事情一样，多检查几遍总是好的嘛。

要是在野外测量的话，还有很多小细节要注意呢。

比如说风大的时候，水准仪可能会有点晃悠，这时候就得等它稳当了再读数。

不然就像在晃荡的小船上写字，肯定写不好呀。

宝子，你要是刚开始学这个水准仪视距测量，可不要被那些仪器吓倒哦。

多练几次就熟啦。

就像骑自行车，一开始可能会歪歪扭扭的，骑多了就可以潇洒地在路上飞驰啦。

希望你能很快掌握这个水准仪视距测量的小技能哦。

。

水准测量计算范文水准测量是测量地面高程或垂直高差的一种常用测量方法，广泛应用于土木工程、建筑工程和地理测量等领域。

水准测量通过在地面上设置水准仪，通过观测水平仪的刻度来确定点之间的高差。

下面将详细介绍水准测量的原理和计算方法。

一、水准测量原理水准测量基于大地水准面理论，在水平方向上保持水准仪观测到的水平线与水平线之间的高程差。

在进行水准测量时，需设置测量起点，即基准点，并通过一系列测量点来获取高差。

测量过程中，使用自准仪或者自动水准仪来观测水平线，以确保观测结果的准确性。

二、水准测量计算方法1.高程差计算在水准测量中，常使用高程差公式计算不同点之间的高差：H=(S1-S2)+(S3-S4)+...其中，H为高程差，S1、S2、S3、S4为不同点的观测读数。

高程差是通过将每个点的观测读数相加得到。

2.闭合水准测量计算闭合水准测量用于确定测量回路中的误差。

闭合水准测量计算公式如下：ΣΔH=Σ(S2-S1-B)其中，ΣΔH为闭合水平误差，Σ(S2-S1)为回路起点至终点的高程差总和，B为测站点的回路平差值。

通过计算ΣΔH可以确定闭合水准测量的误差情况。

3.高程差改正计算在水准测量中，由于大气压力、温度等因素的影响，观测到的读数可能存在误差。

为了消除这些误差，需进行高程差改正。

高程差改正计算公式如下：Dh=A×L其中，Dh为高程差改正值，A为高差系数，L为测线长度。

高差系数是由高差改正表或系数表提供的。

4.平差计算为了更准确地确定起始点的高程，在进行水准测量时，可以进行平差计算。

平差计算可以采用最小二乘法进行。

最小二乘平差计算公式如下：V=∑(N-H)²其中，V为平差值，N为观测读数，H为校正值。

通过最小化观测读数与校正值之间的差距，可以得到更准确的高程测量结果。

5.水准仪校验计算为了确保水准仪的观测结果准确可靠，需进行水准仪校验。

水准仪校验计算可通过观测弹簧线来进行。

观测弹簧线的方法可以参考水准仪手册。

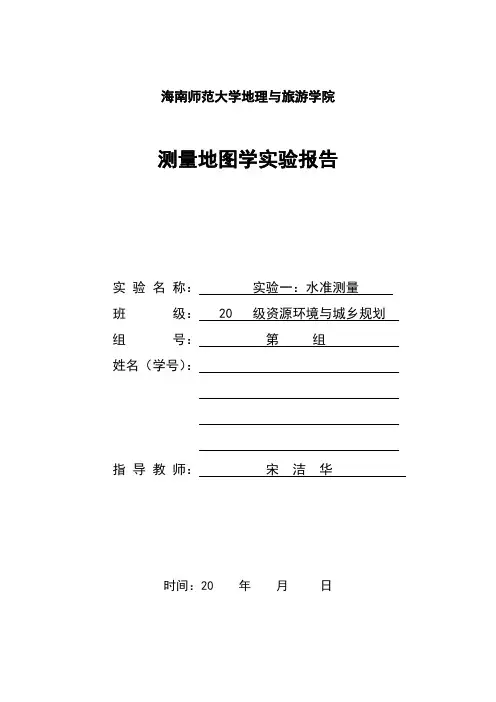

海南师范大学地理与旅游学院测量地图学实验报告实验名称：实验一：水准测量班级： 20 级资源环境与城乡规划组号：第组姓名（学号）：指导教师：宋洁华时间：20 年月日一、实验目的:(1)了解水准仪的原理、构造。

(2)掌握水准仪的使用方法。

二、仪器设备:每组DS3水准仪1台、水准尺1对、记录板1个。

三、实验任务:每组每位同学完成整平水准仪4次、读水准尺读数4次。

四、实验要点及流程：1、要点：水准仪安置时，要掌握水准仪圆水准气泡的移动方向始终与操作者左手旋转脚螺旋的方向一致的这条规律。

读数时，要记住水准尺的分划值是1cm，要估读至mm。

2、流程：架上水准仪——整平仪器——读取水准尺上读数——记录五、注意事项：1、水准仪安放到三脚架上必须立即将中心连接螺旋旋紧，以防仪器从脚架上掉下摔坏。

2、开箱后先看清仪器放置情况及箱内附件情况，用双手取出仪器并随手关箱。

3、仪器旋扭不宜拧得过紧，微动螺旋只能用到适中位置，不宜太过头。

4、仪器装箱一般要松开水平制动螺旋，试着合上箱盖，不可用力过猛，压坏仪器。

六、实验记录1、水准仪由___ __ _____、___ ____________、_____ __________组成。

2、水准仪粗略整平的步骤是：_____________________________________ _____________________________________ _____________________________________ 3、水准仪照准水准尺的步骤是：_____________________________________ _____________________________________ _____________________________________ _____________________________________ 4、水准尺读数步骤是：_____________________________________ _____________________________________ _____________________________________水准测量记录表（天气：）。

看到E没，每个E都平均分为5个部分，剩下的分5个部分，比如16——17吧，就分为10个刻度，你可以直接读出，还有就是如果不是刚好，要估读，就你这个图就可以读为1538，注意，读数时不要有小数点。

大概就这样了
使用方法
水平仪刻度值用角度（秒）或斜率来表示，它的含义是以气泡偏移一格工作倾斜的角度表示，或以气泡偏移一格工作表面在一米长度上倾斜的高度表示。

由于水平仪的使用倾角很小，所以tg ，如tg4 4 弧度=0.02mm/1000mm，测量时使水平仪工作面紧贴被测表面，待气泡稳定后方可读数。

如需测量长度为L的实际倾斜值则可通过下式进行计算。

实际倾斜值=标称分度值*L*偏差格数；例如：标称分度值为0.02mm/m，L=200mm，偏差格数为2格，则
实际倾斜值=0.02/1000*200*2=0.008mm。

为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪零位进行检查或调整。

水平仪零位检查和调整方法，将被校水平仪放在大致水平的平板上，紧靠定位块，待气泡稳定后以气泡的一端读数为a1，然后将水平仪调转180方位，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差，即 =(a1-a2)/2格。

如果零位误差超赤许可范围，则需调整零位机构，反复调整螺钉即可达到要求。

水准仪i角计算公式
水准仪i角计算公式是指用来计算水平仪器i角的数学公式。

水平仪
器最常见的类型是水准仪，它常用于测量水平方向或者地平面的倾斜角度。

i角指的是水平仪器刻度盘上的读数，它表示了仪器的水平度。

在水平仪
仪器上，通常会有两条水平线，分别对应着正下方的刻度盘，一个指向左侧，一个指向右侧。

当读数在两条水平线之间时，可以通过计算i角来确
定仪器具体的倾斜角度。

i角是通过读取水平仪刻度盘上的度数来计算的。

一般情况下，每个
刻度代表的角度是固定的，取决于水平仪的精度等级。

具体的计算公式如下：
i角=刻度盘读数×刻度盘每刻度代表的角度值
其中，刻度盘读数是指刻度盘上实际读取到的数值，而刻度盘每刻度
代表的角度值是指刻度盘上相邻两个刻度之间的角度差。

需要注意的是，刻度盘每刻度代表的角度值通常是根据仪器的精度等
级确定的，不同等级的水准仪可能有不同的刻度盘设计。

因此，在实际使
用中需要根据水平仪的型号和说明来确定具体的刻度盘每刻度代表的角度值。

另外，刻度盘读数有正负之分，如果读数在左侧水平线和右侧水平线
之间时为正数，如果在右侧线和左侧线之间时，则为负数。

这也需要根据
具体的读数位置来进行判断和计算。

综上所述，水准仪i角的计算公式为：
i角=刻度盘读数×刻度盘每刻度代表的角度值
其中，刻度盘每刻度代表的角度值需要根据水平仪的型号和说明来确定，刻度盘读数需要根据读数位置来判断正负。

这个公式可以用来计算水准仪的倾斜角度，帮助我们实现精确的水平测量。

水准测量的实施一、水准点测绘部门在全国各地建立用水准测量方法获得其高程的控制点—水准点（BM）。

水准点有永久水准点和临时水准点。

水准点标志后，在水准记录本绘制“点之记”，绘制水准点的草图、对周围附近情况加以说明，注明水准点的编号。

图5 水准点(单位：cm)二、水准路线水准测量所经过的路线，称为水准路线。

按照已知水准点布设情况,水准路线一般有以下几种形式：图6 水准路线的形式A：闭合水准路线：从一高级水准点出发，经过测定其它各点高程，最后又闭合到原来点的环形路线。

B：附合水准路线：从一高级水准点出发，经过测定其它各点高程，最后符合到另一高级水准点的路线。

C：往返水准路线（支水准路线）：从一高级水准点出发，经过测定其它各点高程到终点，又从终点返测到原来高级点的往返路线。

支水准路线长度为1~2Km。

三、水准测量的实施水准测量采用往返测量法、改变仪器高法或双面尺法进行测量。

往返测量法步骤：设定已知一水准点BM高程（123.446m），要测定B点的高程。

如图所示：图7 水准测量的实施1、置水准仪于距已知后视高程点A一定距离的I处，并选择好前视转点ZD1，将尺置于A点和ZD1点上。

测站在后视点与前视点的中间。

2、将水准仪粗平后，先瞄准后视尺，消除视差。

精平后读出后视读数a。

3、转过望远镜照准前视尺，精平后，读取前视读数b。

至此完成了一个测站的观测任务。

（架一次仪器叫一个测站）4、将仪器搬迁到下站II站，把第I站的后视尺移到第II站的转点ZD2上，此时第一站的前视成了第二站的后视。

5、按2．3步骤测出第II站的后、前视读数。

如此重复至B点。

表2-1 水准测量记录表第四节水准测量的成果整理水准测量的外业测量数据经检核后，如果满足了精度要求，就可以进行内业成果计算，即调整高差闭合差（将高差闭合差按误差理论合理分配到各测段的高差中去），最后求出未知点的高程。

一、高差闭合差计算1、计算校核Hab=∑H=∑a-∑b2、测站校核水准测量是个连续的过程，一个测站的误差或错误有累积影响，为了保证每个测站的正确性。

在使用水准仪的时候，需要按照正确的流程操作，同时在测量标高的时候，也有一定的计算公式。

一、水准仪测标高计算公式1、已知高程加上高差之后是等于待测高程的，同时高差是指水准仪前视度数减去后视度数的。

那么就可以使用两点的高差来计算标高了，可也使用后视的度数减去前视的度数。

所以只要将相关的测量数据带入进去，就能够计算出标高是多少了。

2、同时在使用的时候，需要在未知的两点间摆开三角架，并且将水准仪安放在三角架的上面，并且利用三个基座螺丝来进行调平。

二、水准仪应该如何使用1、在使用水准仪的时候，需要先将仪器摆放在可以伸缩的三角架上面，这样便于观察。

同时要让三角架的高度处于一个适中的状态，并且要检查一下脚架是否是牢固的，是否处于一个水平的状态。

2、之后就可以使仪器的视线处于一个粗略水平的状态了，在整体的调平过程当中，气泡的移动需要和大拇指的移动方向保持一致。

3、然后需要使用水准仪上面的望远镜来准确的瞄准需要测量的目标，并且转动望远镜上面的目镜来调焦螺旋，这样能够使十字丝更加的清晰一些。

4、最后一步就是需要读数了，可以使用十字丝来截取水准尺上面的读数，测量出来的读数是比较准确的。

三、使用水准仪的注意事项1、水准仪是比较精确的一种仪器，所以在使用的时候需要合理正确使用，这才能够更大程度上的保证仪器的精准度和使用寿命。

2、同时在使用的时候需要避免阳光直射，而且不能够随意的拆卸仪器，如果仪器出现故障的情况，需要及时的进行维修。

3、每次使用完成之后，都需要将仪器擦拭干净，并且保持仪器的干燥。

小编总结：以上就是小编为大家介绍的有关于水准仪测标高计算公式的相关内容，希望能够起到一定的帮助，想要了解更多内容，可以关注齐家网。

扩展资料：校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。

计算如果a－b≠a’－b ’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

水准仪在测量工程中是如何计算高程2010-11-28 02:44:45| 分类：工程测量|举报|字号订阅水准仪在测量工程中是如何计算高程实测标高=后视读数+后视标高-前视读数高程的计算有两种方法 1 已知高程+高差=待测高程(高差法)高差=前视度数-后视觉读数2 已知高程+已知高程点读数=HH - 待测点读数=待测高程(等高法)表格中有: 观测点站点每站的前/后视读数高差高差闭合差高程结果qq:35542491 我会尽我所能地面高+后视读数=仪器高度仪器高度-塔尺读数=塔尺处的高程<必须知道一个已知的地面高,你自己设一个也是可以的>后视器高中间视前视高程备注1.100 180.695 179.5951.200 179.495179.595+1.1=180.695180.695-1.2=179.495高层建筑沉降观测技术的应用摘要：随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。

为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

关键词：高层沉降观测随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。

为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。

特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

水准仪的使用方法水准仪的使用包括仪器的安置、粗略整平、瞄准水准尺、精平和读数等操作步骤。

一、安置水准仪打开三脚架并使高度适中，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出水准仪，置于三脚架头上用连接螺旋将仪器牢固地固连在三脚架头上。

二、粗略整平粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂，从而视准轴粗略水平。

在整平的过程中，气泡的移动方向与左手大拇指运动的方向—致。

三、瞄准水准尺首先进行目镜对光，即把望远镜对着明亮的背景，转动目镜对光螺旋，使十字丝清晰。

再松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋。

然后从望远镜中观察；转动物镜对光螺旋进行对光，使目标清晰，再转动微动螺旋，使竖丝对准水准尺。

当眼睛在目镜端上下微微移动时，若发现十字丝与目标影像有相对运动，这种现象称为视差。

产生视差的原因是目标成像的平面和十字丝平面不重合。

由于视差的存在会影响到读数的正确性，必须加以消除。

消除的方法是重新仔细地进行物镜对光，直到眼睛上下移动，读数不变为止。

此时，从目镜端见到十字丝与目标的像都十分清晰。

四、精平与读数眼睛通过位于目镜左方的符合气泡观察窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平。

这时，即可用十字丝的中丝在尺上读数。

现在的水准仪多采用倒像望远镜，因此读数时应从小往大，即从上往下读。

先估读毫米数，然后报出全部读数。

精平和读数虽是两项不同的操作步骤，但在水准测量的实施过程中，却把两项操作视为一个整体；即精平后再读数，读数后还要检查管水准气泡是否完全符合。

只有这样，才能取得准确的读数。

水准仪的使用方法及注意事项水准仪的使用方法及注意事项水准仪广泛用于建筑行业，是测量水平高低的仪器，具有精度高、使用方便、快速、可靠等优点，使用在引测、大面积场地测量、楼面水平线标志、沉降观测等。

现介绍水准仪的使用方法。

水准仪标尺读数方法分享（干货）标尺又称塔尺，通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米，读数时需要估读出毫米，这种也就在距离较远，精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法。

水准仪(l ev el)1、望远镜(t e l e sc o p e)——由物镜、目镜和十字丝（上、中、下丝）三部分组成。

2、水准器(b u b b l e)有两种：圆水准器(c i r cu l ar bu b b l e)——精度低，用于粗略整平；水准管(b u b b l e tu b e)——精度高，用于精平。

特性：气泡始终位于高处，气泡在哪处，说明哪处高。

3、基座(t r i b r a ch)在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。

读数时应从小数往大数读，并估读至毫米。

必须读出四个数字。

读数完毕后应再检查一下水准管气泡是否仍然居中。

读数后用后视减前视计算高差。

如果是自动安平的水准仪，整平后直接读数就行了。

具体读数方法细看水准尺，只要尺上会读，在望远镜里就能会读了，一小格是一厘米。

例如：图中1.5边上的反E最下角带个尖出来的那黑道为1.5、反E下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的）从上向下读正好0.038不到0.04。

水准尺(l ev el i n g st a f f)水准尺主要有：单面尺、双面尺和塔尺。

1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。

2、双面尺的红面尺底刻划：一把为4687m m，另一把为4787m m。

3、读法：用十字丝横丝在水准尺上按小到大的方向读数，读取米、分米、厘米、毫米（估读数）四位数字。

如图读数0.860m尺垫(s t a f f pl a t e)放置在转点上，为防止观测过程中水准尺下沉。

水准仪高程测量计算方法
如图所示：
公式：前视点高程=后视点高程+后视读数-前视读数
(如需多次转点，则不断向前移动水准仪，把前一次测得的前视点高程作为后视点高程即可，如此反复循环）
例一：如已知后视点A高程为32.500m，将水准仪架设在后视点A 与前视点B之间，立标尺在A点读数假设为4.225m（后视读数），然后转动水准仪望远镜向B处,立标尺在B点读数（前视读数）假设为1.562m
B点高程=32.500+4.225-1.562=35.163m
例二：已知A点高程为48.65m，求B点高程（标高）？：
将水准仪架设于后视点A与前视点B之间，将水准仪调整水平状态，将水准尺（标尺）立于A点读的读数3.538m，转动水准仪望远镜处向B处，并将将水准尺（标尺）立于B读的读数1.645m, 则B点高程计算如下：
B点高程=48.65+3.538-1.645=50.543m。

水准仪读数方法
水准仪是测量地面高程差异和建筑物垂直度等的重要测量工具，正确的读数方法可以保证测量结果的准确性。

1. 首先，要确保水准仪放置在稳定的基准面上，可以采用三脚架或调平器等工具来调整水准仪的平衡。

2. 当水准仪调整好平衡后，需要进行初始读数，即将目镜对准测量点，记下初始读数值。

3. 接着，在进行实际测量时，需要将水准仪移动到下一个测量点，目镜对准该点，记录下读数值。

此时，应该注意避免触碰到水准仪或移动基准面。

4. 读数时，要注意水准仪的望远镜和准线的位置，不同水准仪可能有不同的读数方式，需要根据具体情况进行调整。

5. 在进行多点测量时，需要将每个测量点的读数记录下来，并计算出每个点与初始点间的高差差值，以得出地面高程的变化情况。

综上所述，水准仪是一种高精度的测量工具，需要正确使用和读取，才能得到准确的测量结果。
