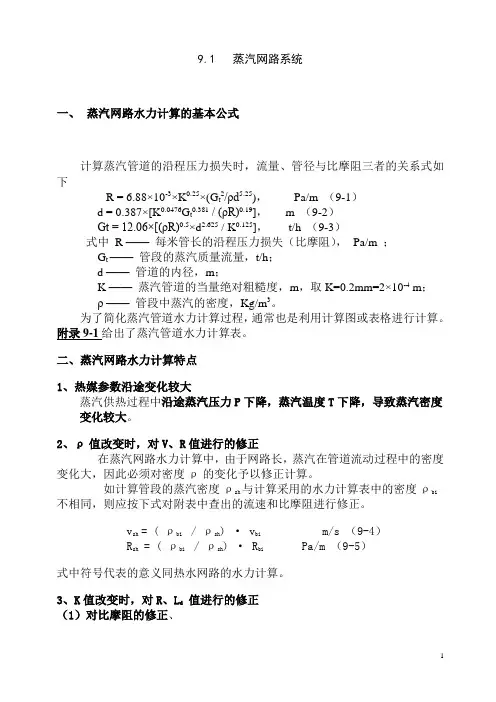

9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。
为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。
附录9-1给出了蒸汽管道水力计算表。
二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。
2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。
如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。
v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。
3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。
蒸汽部分计算书一、蒸汽量计算：(6万平米)市政管网过热蒸汽参数：压力=0.4MPa 温度=180℃密度=2.472kg/m3蒸汽焓值=2811.7KJ/kg 换热器凝结水参数：温度=70℃焓值=293 KJ/kg 密度=978kg/m3（1）采暖部分耗汽量：热负荷6160kWG=3.6*Q/Δh=3.6*6160*1000/(2811.7-293)=8805kg/h凝结水量计算：G=m/ρ=8805/978=9m3/h（2）四十七层空调耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=285kg/h凝结水量计算：G=m/ρ=285/978=0.29m3/h（3）高区供暖耗汽量：热负荷1237kWG=3.6*Q/Δh=3.6*1237*1000/(2811.7-293)=1768kg/h凝结水量计算：G=m/ρ=1768/978=1.8m3/h（4）中区供暖耗汽量：热负荷1190kWG=3.6*Q/Δh=3.6*1385*1000/(2811.7-293)=1980kg/h凝结水量计算：G=m/ρ=1980/978=2m3/h（5）低区供暖耗汽量：热负荷1895kWG=3.6*Q/Δh=3.6*1895*1000/(2811.7-293)=2708kg/h凝结水量计算：G=m/ρ=2708/978=2.8m3/h（6）低区空调耗汽量：热负荷1640kWG=3.6*Q/Δh=3.6*1640*1000/(2811.7-293)=2344kg/h凝结水量计算：G=m/ρ=3830/978=4m3/h（7）生活热水耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=286kg/h凝结水量计算：G=m/ρ=286/978=0.3 m3/h（8）洗衣机房预留蒸汽量: 150kg/h（9）橱房预留蒸汽量: 200kg/h（10）蒸汽量合计: 9720kg/h二、蒸汽管道管径计算：蒸汽流速范围：ω=20~30m/s 计算公式：d=18.8*(V/ω)1/2（1）蒸汽入户管径:ω=35m/s V=9720/2.472=3932m3/hd=18.8*(3932/30)1/2=215 管径为D273X8（2）四十七层蒸汽总管径: ω=30m/s V=300/2.472=120m3/hd=18.8*(120/25)1/2= 41 管径为D57X3.5（3）高区供暖蒸汽总管径: ω=30m/s V=1768/2.472= 715m3/hd=18.8*(715/30)1/2= 92 管径为D108X4（4）中区供暖蒸汽总管径: ω=30m/s V=1980/2.472=800m3/hd=18.8*(800/30)1/2= 97 管径为D108X4（5）低区第一套换热系统蒸汽总管径: ω=30m/s V=2708/2.472=1095m3/hd=18.8*(1095/30)1/2= 113 管径为D133X4（6）低区第二套换热系统蒸汽总管径: ω=30m/s V=2344/2.472=948m3/hd=18.8*(948/30)1/2= 135 管径为D133x4（7）生活热水换热系统蒸汽总管径: ω=30m/s V=286/2.472=116m3/hd=18.8*(116/30)1/2= 37 管径为D45X3.5（8）厨房蒸汽总管径: ω=25m/s V=200/2.472=81m3/hd=18.8*(81/25)1/2= 33 管径为D45X3.5（9）洗衣机房蒸汽总管径: ω=25m/s V=150/2.472=61m3/hd=18.8*(61/25)1/2= 29 管径为D32X2.5（10）三十二至十五层立管管径: ω=30m/s V=120+715=835m3/hd=18.8*(835/30)1/2= 99 管径为D108X4（11）十五至地下四层立管管径: ω=30m/s V=120+715+800=1635m3/hd=18.8*(1635/30)1/2= 138 管径为D159X4.5三、各部分单台换热器凝结水量计算:（1）四十七层：285X0.7X1.1=220kg/h（2）高区供暖：1768X0.7X1.1=1360kg/h（3）中区供暖：1980X0.7X1.1=1524kg/h（4）低区供暖：2708X0.7X1.1=1895kg/h（5）低区空调：2344X0.7X1.1=1640kg/h四、各部分凝结水管管径根据流量与流速查《实用供热空调设计手册》水利计算表计算。
