管道的设计计算——管径和管壁厚度(精)

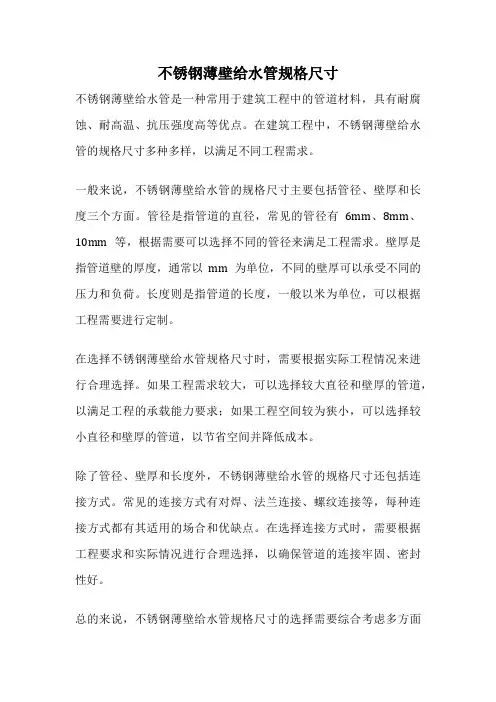

不锈钢薄壁给水管规格尺寸
不锈钢薄壁给水管是一种常用于建筑工程中的管道材料，具有耐腐蚀、耐高温、抗压强度高等优点。

在建筑工程中，不锈钢薄壁给水管的规格尺寸多种多样，以满足不同工程需求。

一般来说，不锈钢薄壁给水管的规格尺寸主要包括管径、壁厚和长度三个方面。

管径是指管道的直径，常见的管径有6mm、8mm、10mm等，根据需要可以选择不同的管径来满足工程需求。

壁厚是指管道壁的厚度，通常以mm为单位，不同的壁厚可以承受不同的压力和负荷。

长度则是指管道的长度，一般以米为单位，可以根据工程需要进行定制。

在选择不锈钢薄壁给水管规格尺寸时，需要根据实际工程情况来进行合理选择。

如果工程需求较大，可以选择较大直径和壁厚的管道，以满足工程的承载能力要求；如果工程空间较为狭小，可以选择较小直径和壁厚的管道，以节省空间并降低成本。

除了管径、壁厚和长度外，不锈钢薄壁给水管的规格尺寸还包括连接方式。

常见的连接方式有对焊、法兰连接、螺纹连接等，每种连接方式都有其适用的场合和优缺点。

在选择连接方式时，需要根据工程要求和实际情况进行合理选择，以确保管道的连接牢固、密封性好。

总的来说，不锈钢薄壁给水管规格尺寸的选择需要综合考虑多方面
因素，以确保管道在工程中的使用效果和安全性。

在实际工程中，需要根据具体情况来进行选择，并严格按照相关标准和规范进行安装和使用，以确保工程的顺利进行和使用效果的达到。

（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为：S = S0 + C式中S0――直管的计算壁厚，mm；P――设计压力，MPa；D0――直管外径，mm；[σ]t――设计温度下直管材料的许用应力，MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在的直管壁厚，mm；C――直管壁厚的附加裕量，mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。

举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。

对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎪⎭⎫ ⎝⎛u q v式中，i d 为管道内径（mm ）；v q 为气体容积流量（h m 3）；u 为管内气体平均流速（sm ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S 型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量v q ＝1.5×2+0.6×2＝4.2 m 3/min ＝252 m 3/h如上表所示u=6 m/s带入上述公式=i d 8.1821⎪⎭⎫ ⎝⎛u q v =i d 8.18216252⎪⎭⎫ ⎝⎛=121.8 mm得出管路内径为121mm 。

B.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i+-ϕσ2式中，p 为管内气体压力（MPa ）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa ），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；c 为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时，c =1mm 。

管道、电气工程量计算规则管道工程量计算规则1、工程量计算顺序：工艺管线工程量计算尽量以以下顺序计算：管道安装管件安装阀门安装法兰安装管道压力试验无损探伤及焊口热处理管道支架制作安装管口充氩保护、套管制作安装设备安装（泵、电机等）2、管道安装2.1 压力等级：低压0<P≤1.6MPa, 中压1.6<P≤10MPa, 高压10<P≤42MPa。

2.2 连接方式：电弧焊、氩弧焊、氩电联焊、螺栓连接、埋弧自动焊、氧乙炔焊、热风焊、承插粘接等2.3 工程量计算：工艺管线以施工图纸标明的延长米计算，不扣除管件、阀门、法兰长度，主材消耗量是扣除管件、阀门、法兰长度后加损耗的量。

方型补偿器不单独提取工程量，工程量包含在管道工程量及管件工程量中。

3、管件安装3.1 管件种类：弯头、三通、异径管、管帽（盲板）、管接头、挖孔制三通；3.2 各种管件连接均按压力等级、材质、连接方式以10个（个也行）为单位计算工程量，主管上挖眼制三通应以管件安装计算工程量，如：挖眼制三通 DN500*350 20个 2.5MPa，不另计主材费，挖眼制三通支线管径小于主管径1/2时，不计算管件工程量，若支管线较短相当于管接头及凸台时，应按配件管径计算工程量（相当于管件）；3.3 对于仪表而言，管道开孔不计算工程量，以预留考虑，但压力表表弯制作，凸台制作安装、温度计扩大管制作安装应分别计算工程量，均以个为单位，应注明管径大小；3.4 焊接盲板工程量以“个”为单位，执行管件连接乘以系数0.6（造价用）。

4、阀门安装4.1 应注明压力等级、规格型号、安装方式（法兰连接、焊接、螺纹连接等），以个为单位；4.2 各种法兰及阀门安装的配套法兰安装应分别计算工程量，螺栓、透镜垫的安装费已包括在定额内，本身材料费应另行计算，在阀门安装或法兰安装工程量后提供其数量（主材费不计的可以不予考虑）；4.3 直接安装在管道上的仪表流量计应归入阀门安装中，以个为单位，执行阀门安装乘以系数0.7（造价用）。

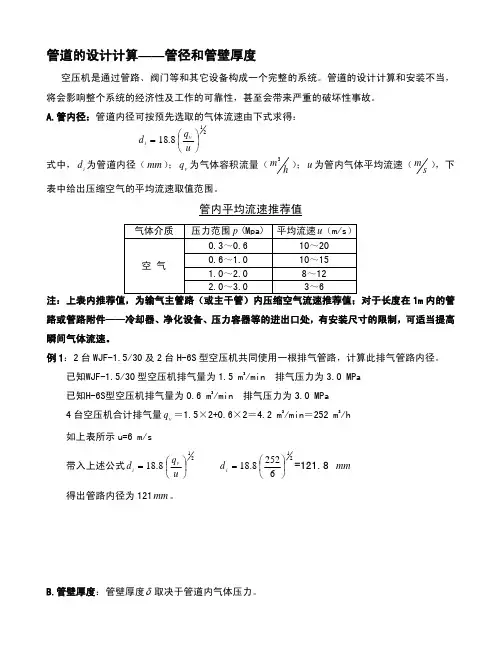

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎟⎠⎞⎜⎝⎛u q v 式中，为管道内径（）；为气体容积流量（i d mm v q h m 3）；为管内气体平均流速（u s m ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值气体介质 压力范围(Mpa)p 平均流速（m/s）u 0.3～0.6 10～200.6～1.0 10～15 1.0～2.0 8～12空 气 2.0～3.0 3～6注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m v q 3/min＝252 m 3/h如上表所示u=6 m/s 带入上述公式=i d 8.1821⎟⎠⎞⎜⎝⎛u q v =i d 8.18216252⎟⎠⎞⎜⎝⎛=121.8 mm 得出管路内径为121。

mmB.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +−ϕσ2 式中，p 为管内气体压力（MPa）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当c δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时， =1mm。

管道壁厚对照表.（⼀）⽆缝碳钢管壁厚m m(⼆)⽆缝不锈钢管壁厚mm（三）焊接钢管壁厚mm内压⾦属直管的壁厚根据SH 3059-2001《⽯油化⼯管道设计器材选⽤通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选⽤壁厚为： S = S0 + C式中S0――直管的计算壁厚， mm；P――设计压⼒， MPa；D0――直管外径， mm；[σ]t――设计温度下直管材料的许⽤应⼒， MPa；Φ――焊缝系数，对⽆缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C――直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表⽰⽅法有管⼦表号、钢管壁厚尺⼨和管⼦重量三种⽅法1）是以管⼦表号"Sch"表⽰壁厚。

管⼦表号是管⼦设计压⼒与设计温度下材料许⽤应⼒的⽐值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160⼗个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺⼨表⽰中国、ISO、⽇本部分钢管标准采⽤ch80s四个等级; 表⽰英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专⽤，碳钢不⽤。

举个例⼦：2" sch.10s 表⽰2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表⽰2”接管的壁厚为4.0mm。

3）是以管⼦重量表⽰管壁厚度,它将管⼦壁厚分为三种：a.标准重量管，以STD表⽰b加厚管，以XS表⽰c.特厚管，以XXS表⽰。

对于DN≤250mm的管⼦，Sch40相当于STD，DN<200mm的管⼦，Sch80相当于XS。

压力管道壁厚及开孔补强计算压力管道是用于输送液体、气体或其他物质的管道，在运行过程中会受到一定的内外压力载荷。

为了确保管道在压力载荷下的安全运行，需要对压力管道的壁厚及开孔补强进行合理的计算。

1.管道内压力壁厚计算：根据管道的内压力、材料的允许应力和安全因子来计算管道的壁厚。

一般采用ASME标准或API标准中的公式来进行计算。

2.管道外压力壁厚计算：对于管道受到的外压力载荷，例如土压力或深水压力等，需要计算管道的外壁厚度。

常用的方法有ASME标准中的公式和材料力学性能参数。

3.管道轻质液体和气体压力壁厚计算：对于轻质液体和气体在管道中的压力载荷，由于其密度较小，管道壁厚常较薄。

可以采用API520或API521等标准中的公式，结合流体特性和工况条件来进行计算。

在进行压力管道壁厚计算时，需要考虑以下几个因素：1.管道内外压力：管道的内外压力是计算管道壁厚的基本参数，需要准确测量或估算。

2.材料的强度：管道材料的强度特性是壁厚计算的重要参数，需要从材料规格中获取。

3.安全因子：安全因子是考虑管道在运行过程中不确定因素的影响，一般取1.1~1.54.温度和环境条件：管道在不同温度和环境条件下的工作性能可能会有所变化，需要考虑这些因素对壁厚计算的影响。

开孔补强是在管道上开孔时，为了保证管道的强度和稳定性，需要进行相关的补强计算。

开孔补强通常包括以下几个方面：1.开孔位置：开孔位置的选择要考虑管道壁厚和管道材料的强度，避免对管道的强度造成过大的影响。

2.补强类型：开孔补强可以通过焊接补强板、法兰补强等方式进行。

补强方式要根据具体情况选择，确保管道的强度和稳定性。

3.补强计算：开孔补强需要对补强部分进行计算，包括补强板的厚度、尺寸和连接方式等。

一般可以参考相关的标准和规范进行计算。

总之，压力管道壁厚及开孔补强计算是保证管道安全运行的重要环节，需要根据具体情况和相关标准进行合理计算。

通过科学合理的计算，可以确保管道在各种工况下的强度和稳定性，从而保证了工程的安全和可靠性。

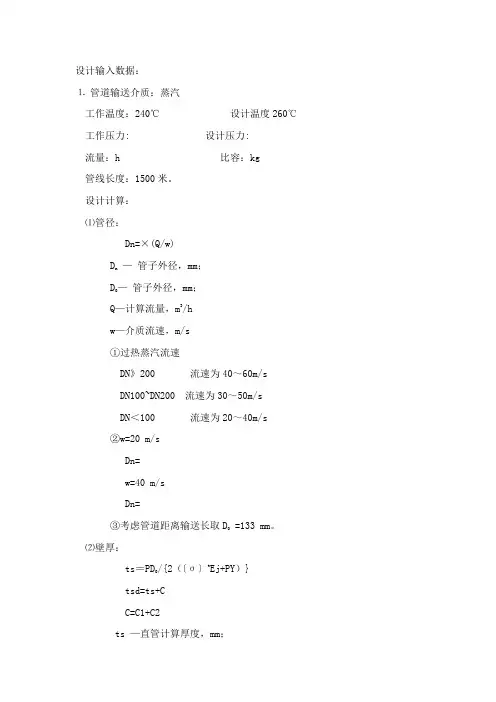

设计输入数据：⒈管道输送介质：蒸汽工作温度：240℃设计温度260℃工作压力: 设计压力:流量：h 比容：kg管线长度：1500米。

设计计算：⑴管径：Dn=×(Q/w)D—管子外径，mm；n—管子外径，mm；DQ—计算流量，m3/hw—介质流速，m/s①过热蒸汽流速DN》200 流速为40～60m/sDN100~DN200 流速为30～50m/s DN＜100 流速为20～40m/s②w=20 m/sDn=w=40 m/sDn==133 mm。

③考虑管道距离输送长取D⑵壁厚：/{2（〔σ〕t Ej+PY）}ts＝PDtsd=ts+CC=C1+C2ts —直管计算厚度，mm；D—管子外径，mm；P —设计压力，MPa；〔σ〕t—在操作温度下材料的许用压力，MPa；Ej—焊接接头系数；tsd—直管设计厚度，mm；C—厚度附加量之和；: mm；C1—厚度减薄附加量；mm；C2—腐蚀或磨蚀附加量；mm；Y—系数。

本设计依据《工业金属管道设计规范》和《动力管道设计手册》在260℃时20#钢无缝钢管的许用应力〔σ〕t为101Mpa，Ej取，Y取，C1取，C2取0.故ts＝×133/【2×101×1+×】 = mmC= C1+ C2=+0=0.8 mmTsd=+= mm 壁厚取4mm所以管道为φ133×4。

⑶阻力损失计算按照甲方要求用φ89×计算①φ89×校核计算：蒸汽流量 Q= h 粗糙度 K=0.002m蒸汽密度 v＝m3 管内径 82mm蒸汽流速 s 比摩阻 m②道沿程阻力P1=×1500=；查《城镇热力管网设计规范》，采用方形补偿器时，局部阻力与沿程阻力取值比，P2=；总压力降为P1+P2=；末端压力为压力不可能为负值，说明蒸汽量不满足末端用户需求。

按照φ108×4校核计算：①φ108×4计算：蒸汽流量 Q= h 粗糙度 K=0.002m蒸汽密度 v＝m3 管内径 100mm蒸汽流速 s 比摩阻 m②道沿程阻力P1=×1500=；查《城镇热力管网设计规范》，采用方形补偿器时，局部阻力与沿程阻力取值比，P2=；总压力降为P1+P2=；末端压力为蒸汽不满足末端用户的压力》需求。

压力管道管径和壁厚的选择论述摘要：压力管道的运行安全问题备受关注，特别是石油化工行业的压力管道，不仅作业环境复杂多变，而且易燃易爆、有毒有害介质较多，故必须对其管径和壁厚进行慎重选择和规范设计，来确保压力管道的安全运行。

对此，本文结合压力管道设计内涵，并就其管径和壁厚的选择方法进行了重点论述。

关键词：压力管道设计管径壁厚众所周知，压力管道涉及的介质多具有较强的毒害性、爆炸性和环境破坏性，一旦发生事故极易造成难以弥补的人员伤亡、经济损失和环境污染等，近年来这样的事故也在频频发生，故强化压力管道的规范化设计就具有更重要和深远的意义。

其中管径和壁厚的大小对介质流速、管路安全运行、费用成本等都有着重要影响，选择合理的管径和壁厚就尤为关键，下面就其选择方法加以论述。

一、压力管道设计内涵压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

国家在相应的监督规程中以设计压力、温度、输送介质的腐蚀性、毒性和火灾危险程度等为依据，将压力管道分为GA类（长输管道）、GB类（公用管道）、GC类（工业管道）、GD类（动力管道）[1]。

虽然管径的大小会影响介质的输送效果，壁厚的大小会影响介质的输送安全，但这并不意味着管径越大、管壁越厚就越好，而应将两者视为设计的基础和关键，予以综合分析和科学计算，以此来确保其取值切实合理，有助于提高压力管道的安全性、可靠性与经济性。

二、压力管道管径和壁厚的选择1.压力管道的管径选择一般情况下，若流体的输送能力一定，管径越大，介质流动速度越小，管路压力降也会随之减小，此时虽降低了压缩机、泵等动力设备的运行费用，但会大大增加管路建设费用，所以从安全和经济的角度出发，形成了一套简单而有效的方法用于计算管道内径，即di=18.8[qm/υ]1/2，其中di-管道内径（mm）、qm-介质体积流量（m3/h）、υ-介质平均流速（m/s），可见管径的选择是以预定介质流速为前提的[2]。

管道管径的计算管内流速的选择首先，根据输送的流体类型和流量确定流速范围。

不同种类的流体有着不同的流速范围，如水的流速范围一般为0.5-3米/秒，空气的流速范围一般为10-20米/秒。

根据实际应用情况，选择合适的流速范围。

其次，根据流速确定初始管道直径。

在确定流速范围后，根据流速选择初始管道直径，一般根据经验公式或管径计算公式来进行计算。

常用的流速计算公式有以下几种：1.海伦·威廉斯公式：Q=2.4486D²√h，其中Q为单位时间内通过流体流量，D为管道直径，h为水头压力。

2.曼宁公式：V=1.486/n·R^0.66·S^0.5，其中V为流速，n为粗糙系数，R为水力半径，S为水流槽底坡度。

3.普ーロ斯维车计算公式：Q=C·A·n^2·(H/L)^(5/4)，其中Q为单位时间内通过流体流量，C为系数，A为管道断面积，n为单位长度的应力梯度，H为高度差，L为长度。

这些公式需要根据具体情况进行选择和计算，根据实际情况来确定初始管道直径。

最后，根据实际条件进行校核确定最终管道直径。

在确定初始管道直径后，还需要考虑一些其他的因素，如管道的材质和管壁的厚度等。

通过对这些因素的综合考虑，可以确定最终的管道直径。

在确定了合适的管道直径之后，还需要根据实际的应用情况来选择合适的流速。

一般来说，流速过大会增加管道的摩擦损失和能源消耗，同时也会增加管道的噪音和震动；流速过小则会降低输送能力，导致管道容易堵塞。

因此，在选择管内流速时，需要考虑流体的特性、管道的长度和流量等因素，综合考虑来确定合适的流速。

综上所述，管道管径的计算和管内流速的选择是一个综合考虑多个因素的过程，需要考虑流体的特性、流量、管道直径、管壁材质和厚度等因素，通过合适的计算公式和实际情况来确定最终的管道直径和流速，以保证管道的正常运行和输送能力。

管道工程量计算规则管道的工程量计算规则1．管道安装。

1.管道安装工程量计算应按照压力等级、材质、焊接形式分别列项，以“m”为计量单位.2.管道安装不包括管件连接内容，其工程量可按照设计用量执行管件连接项目。
