If you are playing a CD ,use the CHbutton to skip to the beginning of the next track.You will see the CD and track number in the display.Three controls for the audio system are mounted in the steering wheel hub.These let you control basic functions without removing your hand from the wheel.The middle button adjusts the volume.Press the top or bottom of the button and hold it until the desired volume is reached,then release it.The CH button has three functions,depending on whether you arelistening to the radio,playing a tape,or CD.The MODE button changes theaudio mode between FM1,FM2,AM,CD,and DVD/AUX (if a disc is inserted).Remote Audio Controls122If your vehicle’s battery is discon-nected or goes dead,the audio system will disable itself.If thishappens,you will see ‘‘CODE’’in the frequency display the next time you turn on the e the preset buttons to enter the five-digit code.The code is on the radio code card included in your Owner’s Manual kit.When it is entered correctly,the radio will start playing.If you make a mistake entering the code,do not start over;complete the five-digit sequence,then enter the correct code.You have ten tries to enter the correct code.If you are unsuccessful in ten attempts,you must then leave the system on for 1hour before trying again.If the code card is lost,a dealer can access your code with the your radio’s serial number.To access the serial number,turn the radio on.It must display ‘‘CODE’’,then turn the radio off.Push the preset 1,preset 6,and power buttons at the same time,then quickly release.If you lose the card,you must obtain the code number from a dealer.To do this,you will need the system’s serial number.You will have to store your favorite stations in the preset buttons after the system begins working.Your original settings were lost when the power was disconnected.Your vehicle’s audio system will disable itself if it is disconnected from electrical power for any reason.To make it work again,you must enter a specific five-digit code in the preset buttons.Because there are hundreds of number combinations possible from five-digits,making the system work without knowing the exact code is nearly impossible.You should have received a card that lists your audio system code number and serial number.It is best to store this card in a safe place at home.In addition,you should write the audio system’s serial number in this owner’s manual.Radio Theft ProtectionFeatures123On EX,and EX-LmodelsPress and hold the CLOCK (SCAN/RPT)button.Change the hours by pressing the H (preset 4)button until the numbers advance to the desired time.Change the minutes by pressing the M (preset 5)button until the numbers advance to the desired time.When you are finished,release the CLOCK button.If your vehicle’s battery isdisconnected or goes dead,you will need to set the clock.You can quickly set the time to the nearest hour.If the displayed time is before the half hour,pressing and holding the clock button,then pressing the RESET (preset 6)button sets the clock back to the previous hour.If the displayed time is after the half hour,the clock sets forward to the beginning of the next hour.For example:1:06will reset to 1:001:52will reset to 2:00The right display shows the time when the ignition is in theACCESSORY (I)or ON (II)position.Press and hold the SET (TUNE)button until the numbers flash.Change the hours by pressing the H ()button until the numbers advance to the desired time.Change the minutes by pressing the M ()button until the numbers advance to the desired time.When you arefinished,press the SET button again.LX modelSetting the Clock124EX,and EX-Lmodels。
嵌入式硬盘点歌机（4.0）0 / 17使用说明书安全注意事项警告：这标志提醒用户产品带有危险电压。
警告：为防止起火或触电事故，请不要让机器暴露在雨中或潮湿环境里。
机内有危险的高压配件，因而不要擅自打开机盖。
维修时必须委托合格的维修人员进行。
注意：为防止触电，请使用宽槽插座相配，并使接插牢靠。
注意：在使用完点歌机后，请关闭电源、；点歌机不适用6岁以下儿童操作；务必通读本使用说明书，以便您掌握如何正确使用此点歌机。
当您读完本说明书后，请将它妥善保存，以备日后参考，如果需要维修，请与经销商或本公司技术服务中心联系。
警告：未经授权单位的明确认可，任何对于本机的变动或改装都有可能对用户的使用带来诸多的不便。
1 / 17目录第一部分：使用前须知一、安全注意事项 (3)二、放置地点选择 (3)三、附件检查 (3)四、遥控器的使用 (3)第二部分：功能介绍和说明五、系统安装介绍 (4)六、遥控器功能简介 (4)七、点歌界面简介 (5)八、功能按钮介绍 (7)九、后台功能介绍 (7)第三部分：附录附录1 U盘加歌说明 (9)附录2 修改广告信息 (11)附录3 常见问题及解决 (11)附录4 错误代码对照表 (12)2 / 17使用前须知安全注意事项※使用本机前，请检查当地电压，应与本机工作电压相符。
※在插上或拔出交流电源源时，应抓牢电源插头部分，不可拉扯电源线。
※若本机插头与电网插座相连，即使关闭电源，本机仍与交流电相通。
长时间不使用本机，请拔下电源插头。
※如果有液体或异物落入机内，请立即拔下电源插头，经检查后方可再行使用。
※切勿擅自拆卸机壳，任何维修都必须由专业技术人员进行。
放置地点选择※请将本机放置在通风良好之处，以防机内过热。
※请勿将本机放置于直射阳光下或靠近热源的地方。
※请将本机置于水平位置，不要将任何重物放在本机上。
※请勿将本机放置于尘埃度极高之处，以防灰尘对本机内部元件造成损坏，影响本机的正常工作，缩短本机的使用寿命。

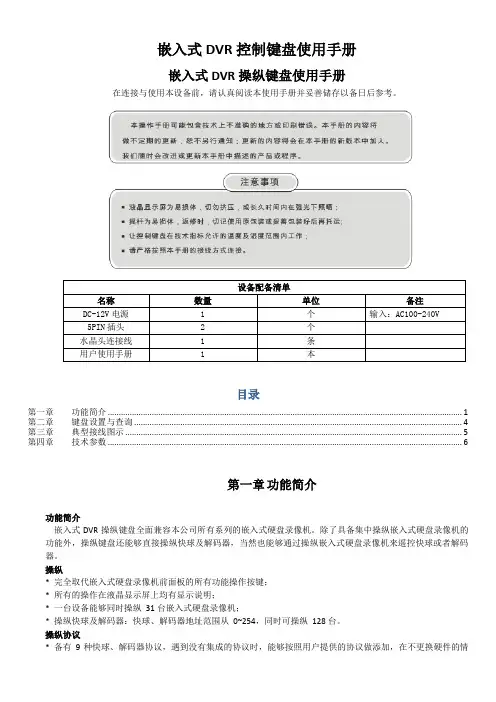

嵌入式DVR控制键盘使用手册嵌入式DVR操纵键盘使用手册在连接与使用本设备前，请认真阅读本使用手册并妥善储存以备日后参考。
设备配备清单名称数量单位备注DC-12V电源 1 个输入：AC100-240V5PIN插头 2 个水晶头连接线 1 条用户使用手册 1 本目录第一章功能简介 (1)第二章键盘设置与查询 (4)第三章典型接线图示 (5)第四章技术参数 (6)第一章功能简介功能简介嵌入式DVR操纵键盘全面兼容本公司所有系列的嵌入式硬盘录像机。
除了具备集中操纵嵌入式硬盘录像机的功能外，操纵键盘还能够直接操纵快球及解码器，当然也能够通过操纵嵌入式硬盘录像机来遥控快球或者解码器。
操纵* 完全取代嵌入式硬盘录像机前面板的所有功能操作按键；* 所有的操作在液晶显示屏上均有显示说明；* 一台设备能够同时操纵31台嵌入式硬盘录像机；* 操纵快球及解码器：快球、解码器地址范围从0~254，同时可操纵128台。
操纵协议* 备有9种快球、解码器协议，遇到没有集成的协议时，能够按照用户提供的协议做添加，在不更换硬件的情况下，把修改好的程序文件发给客户，让客户通过RS485口在线刷新程序。
主副分控功能* 操纵嵌入式硬盘录像机支持副控级联操纵功能，可级联15 个副控键盘，键盘ID:0~15；* 操纵快球、解码器支持副控级联操纵功能，可级联15个副控键盘，键盘。
特色功能* RS485总线并联的任何设备能够单独设置不一样的协议、波特率，巧妙的增强了系统的灵活性；*设置均在液晶屏上完成操作，免除了要找说明书再更换协议的烦恼。
1.1后面板接口说明序号物理接口连接说明1 操纵快球输出(PTZ-CON)连接快球或者解码器的 RS485总线： 10（Ta）接 RS485+，9（Tb）接 RS4852 操纵快球副控键盘输入(PTZ-AUX) 连接操纵快球的副控键盘的快球操纵输出： 8（Ra）接副控键盘 10（Ta），7（Rb）接副控键盘 9（Tb）3 操纵线接地端(Ground)操纵信号线接地端4 操纵 DVR副控键盘输入(DVR-AUX) 连接操纵硬盘录像机的副控键盘的硬盘录像机操纵输出口： 4（Ra）接副控键盘 2（Ta）， 3（Rb）接副控键盘 1（Tb）5 DVR操纵输出( DVR-CON)连接硬盘录像机 KB口的 D+、D-：2（Ta）接 D+，1（Tb）接 D6 PTZ操纵指示灯在PTZ操纵模式下，按键时显示，状态为闪烁、绿色7 DVR操纵指示灯在DVR操纵模式下，按键时显示，状态为闪烁、绿色8 电源指示灯 (PW) 操纵键盘在工作状态为常亮，红色9 电源输入 (DC-12V) 直流12V电源输入1.2前面板说明名称功能说明地址选择快球地址或者者DVR地址。
嵌入式智能录播系统方案说明书中教新纪嵌入式录播系统方案嵌入式智能录播系统方案说明书1中教新纪嵌入式录播系统方案目录一、方案介绍 ............................................................. 4 1、1 需求背景 . (4)1、2 需求概述 ..........................................................5 1、3 方案目标 .......................................................... 5 1、4 建设原则 . (6)二、系统组成 (8)1、视频采集部分 ........................................................8 2、多媒体信号采集部分 .................................................. 8 3、声音采集部分 ........................................................ 8 4、无人值守录制功能 .................................................... 8 5、主控部分 (8)6、集中式的管理方式 ....................................................9 7、图像识别智能跟踪系统 ...............................................10三、方案详细说明 ............................................................ 11 3、1系统概述 (11)3.2 录播室布线示意图 ..................................................13 3.3 设备连接示意图 .................................................... 14 3.3.2 教室效果图 ...................................................... 15 3.4多媒体控制系统 ..................................................... 16 3、5 图像识别跟踪系统 . (17)3、5、1 简介 .....................................................173、5、2特点 (18)3、5、3结构图 (19)3、5、4教师识别跟踪 ..............................................203、5、5学生识别跟踪 ..............................................213、5、6 平面图 ...................................................22 3.6方案功能 (22)3.6.1同步录制 (22)3.6.2实时直播与点播 ..............................................223.6.3课件点评 (26)3.6.4用户及权限管理 ..............................................263.6.5课件管理 (27)3.7方案总结 ...........................................................28 4、平台特色 ........................................................... 29 5、嵌入式与工控机技术优势比对表 (36)2中教新纪嵌入式录播系统方案四、核心产品介绍 (37)4、1 高清录播主机 (37)4、2录播管理软件 (39)4、3高清宽动态摄像机 (43)4、4 图像跟踪主机 (44)4.5单/双高清编码器(可选) ............................................45 五、部分案例赏晰 (48)3中教新纪嵌入式录播系统方案一、方案介绍1、1 需求背景随着计算机多媒体技术、网络技术、信息高速公路等为代表的新技术的不断更新，推动了教学手段现代化进程。
智能数字录音笔用户手册User Manual Intelligent Digital Voice Recorder使用前请仔细阅读此手册以保证产品功能得到正确使用，并请保留此手册以备将来查阅！Please read this manual carefully before using , to ensure that product function is used correctly, and please keep this manual for future reference!前言 Preface感谢您选择本公司的智能数字录音笔。
Thank you for choosing our intelligent digital voice recorder.为了使您能尽快熟悉操作本产品，我们随机配备了用户手册，从中您可以获取有关产品的介绍，使用方法，产品设置以及使用本产品的注意事项等内容，在您使用本产品前，请务必仔细阅读本手册及所有资料，这有助于您更好的使用本产品。
In order to enable you are familiar with the operation of this product,we provide the user manual. You can learn about each of the products, using method, product set as well as mattersneeding attention, etc.Before using you use this product, please read this manual carefully, this will help you better use this product.警告Caution本产品内置有聚合物锂电池，切勿把本产品丢入火中，因为锂电池可能发生爆炸；请勿把本产品浸入水中或者其他液体中，电池短路受损坏时也可能发生爆炸；请勿将产品长期置于阳光，火源等极热的地方。
嵌入式单机版点播系统使用说明书目录…………………………………………………………… (1)一、包房安装使用说明……………………………………………………………2二、文件说明…………………………………………………………… (3)2.1 歌曲文件存放规则 (3)2.2 系统文件说明 (3)三、使用说明..........................................‥ (4)3.1 添加歌曲…………………………………………………………… (4)3.2 删除歌曲……………………………………………………………3.3 修改密码…………………………………………………………… (6)3.4 添加歌星…………………………………………………………… (7)3.5 公播歌曲设置………………………………………………………………73.6 数码像框…………………………………………………………… (8)3.7 流媒体播放器………………………………………………………………83.8 软件升级…………………………………………………………… (9)GS-V6100家庭版…………………………………………………………… (9)遥控器说明图…………………………………………………………… (11)四、简易故障排除…………………………………………………………… (12)附录..............................‥ (12)初始密码：888888一、包房安装使用说明1.按下图连接好各个接口后插上电源（图1.2），前面板的待机电源指示灯亮（图1.1）。
电源开关遥控接收头电源指示灯图 1.1后面板接口示意图：1 2 3 4 5 6 7 8 9 10 11 12 13图 1.21．110-220V电源 B TypeA2．AV视频输出1 B TypeB3．AV视频输出2 10.显示器输出口4．AV左音频输出 11.键盘接口5．AV右音频输出 12.鼠标接口6．单双屏开关 13.散热风扇7. 外置遥控接收头2.注意：✧将本机安放在遥控器可操作范围（5米距离以内最佳，前面板前无遮挡）。
嵌入式硬盘录像机操作手册非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于S系列硬盘录像机。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全使用注意事项使用本产品时请务必遵守以下事项：⏹硬盘录像机上不能放置盛有液体的容器（例如水杯）。
⏹将硬盘录像机放置在通风良好的位置。
⏹使硬盘录像机工作在允许的温度及湿度范围内。
⏹硬盘录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。
产品提供的功能特别说明⏹SH、SD、SL、SV系列最多支持8个SATA硬盘，S系列经济型最多支持2个SATA硬盘。
⏹S、SH、SD系列支持复合流和视频流编码，复合流编码时音频和视频同步。
⏹SL、SV系列仅支持视频流，同时支持环通。
压缩处理功能·采用H.264视频压缩技术。
·支持PAL/NTSC制式视频信号，每路皆可实时每秒25帧的独立硬件压缩，视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。
可设定视频图像质量，也可设定视频图像的压缩码流。
·S、SH、SD系列支持音频信号，每路音频信号独立实时压缩，音频压缩标准采用ADPCM、G.711等多种编码方式，压缩码率为16Kbps～40Kbps。
·视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。
也可设置不用音频。
·支持参数动态设置。
·支持双码流。
·支持多区域移动侦测。
·支持OSD，日期和时间的位置可以设置，日期和时间更新。
本地监控·VGA显示，最高分辨率达1280*1024，4路、8路经济型S最高支持1024*768·预览时显示模式多路切换。
HHR6800系列嵌入式录音系统操作说明书所有权声明本文档的内容将做定期性的变动，且不另行通知。
更改的内容将会补充到本手册中。
除特别声明外，此文档所用的公司名称、个人姓名及数据均属为说明的目的而模拟。
文档的版权属福州华亨通讯信息有限公司所有，受中华人民共和国法律的保护。
本文档所含的任何构思、设计、工艺及其他技术信息均属本公司所有，受中华人民共和国法律的保护。
未经本公司书面同意，任何单位和个人不得擅自摘抄、全部或部分复制本书内容，或者以其他任何方式使第三方知悉。
目录第一章系统简介 (5)1.1产品功能 (5)1.2产品特点 (6)第二章软硬件环境要求 (7)第三章主界面介绍 (8)3.1登入界面 (8)3.2密码修改 (9)3.3界面介绍图 (9)3.3.1导航菜单栏 (11)3.3.2 快捷菜单栏 (12)3.3.3运行状态信息 (13)第四章录音查询 (14)4.1 录音界面介绍 (14)4.1.1录音条件设置区域 (14)4.1.2录音文件播放区域 (15)4.1.3录音记录的删除、导出和录音文件下载操作 (15)4.1.4录音记录显示栏目介绍 (16)第五章通道设置 (18)5.1通道列表 (18)5.2通道基本信息 (18)5.3录音启动方式 (19)5.4录音记录处理 (20)5.5 通道监控 (20)第六章系统设置 (21)6.1全局参数 (21)6.2 录音过滤 (21)6.3 设置IP (22)6.4 设置时间 (22)6.5 重启系统 (23)6.6 恢复出厂 (23)6.7 系统升级 (23)6.8高级设置 (24)第七章号码管理 (25)7.1免录号码管理 (25)7.2白名单 (27)第八章日志管理 (29)8.1操作日志 (29)8.2录音查听日志 (31)8.3设备启动日志 (32)8.4系统运行日志文件 (33)第九章话务统计 (34)9.1 图表统计 (34)9.2 列表统计 (37)第十章菜单 (38)10.1 菜单操作 (38)第十一章分布式管理 (39)第一步设置主设备 (40)第二步设置子设备 (40)第一章系统简介华亨通讯HHR6800系列嵌入式录音设备，安装使用方便，直接接入网线，用户通过局域网或互联网，对坐席实现电话录音管理。
HHR6800采用工业级机箱结构设计，采用工业标准的19英吋上架机箱，结构坚固紧凑，外形简约美观。
采用低功耗的芯片组，无需风扇散热，系统稳定可靠。
内置嵌入式操作系统，可独立运行操作，具有良好的防病毒、抗干扰能力。
HHR6800采用了基于Linux 2.6内核嵌入式操作系统、Power PC架构CPU和DSP处理芯片等目前业内较为先进的技术和硬件，实现录音数据的采样、量化处理，可实现达64路通道的处理能力。
HHR6800配置了320G SATA接口的录音硬盘，可实现长达16000~22400小时的超大录音容量。
突破“传统PC级录音系统在线路较多情况下，录音或PC不稳定”的缺点，HHR6800实现了0～64路等不同路数的电话录音功能。
1.1产品功能1、独立系统：采用Linux 2.6内核嵌入式操作系统，无需电脑即可实现7*24小时录音。
2、支持线路：普通模拟电话线路;数字中继线路（SS7\ISDN\SS1\LINESIDE\CAS分机）,同时支持E1\T1;VOIP线路;3、语音通道：支持8、16、32、64路普通模拟电话线路同时录音支持30、60、120路数字中继线路同时录音支持8、16、32、64路VOIP线路同时录音4、语音编码：CCITT A/u law 64KbpsIMA ADPCM 32Kbps5、录音启动：录音启动方式灵活，具有压控、键控、声控三种启动方式。
6、录音设置：录音起始时间可以灵活设置，可以是一段时间内录音，也可以是7*24小时录音。
7、自动录音：无需人工操作，系统会24小时自动开启录音、结束录音。
8、录音保护：嵌入式系统，独立运行操作，实现了较高的防病毒、抗干扰能力，对存储录音文件具有高效的保护作用。
9、自动增益：系统具有自动增益功能，可以自动调节通话双方的音量，而不至于声音太小。
10、自动清除：当系统的硬盘将满时，系统将自动清除最先录音的资料，以保证系统可以常年不间断运行。
11、电话查询：可以查询相关来电号码、去电号码、未接来电、录音时间、录音时长、录音通道号等各种信息。
12、话务分析：可以根据通话各种信息分类，并进行分析处理。
1.2产品特点1、工业级机箱设计：采用工业标准的19英寸上架机箱，结构坚固而紧凑，质量轻巧，移动、安装简洁方便。
2、嵌入式操作系统：采用Linux 2.6内核嵌入式操作系统，提供了最优化的任务处理、最安全的文件系统、最可靠的系统稳定性。
3、专业级的嵌入式硬件：采用低功耗嵌入式PowerPC 架构CPU，最高主频可高达667MHz。
4、DSP技术：采用基于TMS320C64x+内核的专业的语音处理DSP,处理能力达5.6G MIPS。
5、低功耗：由于采用低功耗嵌入式设计,整机功能低于15W,可在无需外部散热的条件下,保证系统持续稳定运行。
6、录音容量：配置320G SATA接口录音硬盘，可实现长达16000~22400小时的超大录音容量。
7、操作系统固化设计：操作系统及主要功能模块均固化于FLASH中。
8、监控系统：内置看门狗电路对系统运行进行守护和监控,系统异常时可自动复位。
第二章软硬件环境要求HHR6800嵌入式录音设备（以下简称为本设备或本系统）采用B/S架构设计，用户通过IE浏览器就可以实现对本设备的所有管理、设置、查询操作。
HHR6800嵌入式录音设备可独立运行，平时无需外部设备协作。
只要用户需要访问本设备数据时，只要打开任何一个与本设备在同一个网内的PC机上的web浏览器，就可以访问本设备。
HHR6800嵌入式录音设备支持名种主流浏览器来访问来设备数据，如：Microsoft IE 7.0及以上版本、360安全浏览器、Google Chrome浏览器、世界之窗、遨游浏览器等。
但为获得更好的用户体验和更稳定的运行效果，我们强烈推荐您使用Microsoft IE 7.0以上版本浏览器来访问本设备，并且屏幕分辨率不要低于1024*768。
为了播放录音文件，访问本设备的PC机必须装有声卡和Windows Media Player 10.0。
第三章主界面介绍3.1登入界面为了保证数据安全性，录音系统采用严格的权限管理。
在未通过系统认证前任何数据将不会被访问。
打开PC机上的浏览器，在地址输入Http://xxx.xxx.xxx.xxx（xxx.xxx.xxx.xxx 为你为本设备分配的IP地址）,按[回车]进入系统登录界面。
进入登录界面，系统要求你输入用户名和密码。
系统用户名：admin密码：123456错误提示：3.2密码修改登录成功后，在左边导航栏中点击[用户管理] [修改密码]，可修改当前登录用户的密码。
3.3界面介绍图主界面主要分为三个部分，左边为导航菜单栏，中间快捷菜单栏，右边运行状态信息。
图导航菜单栏图快捷菜单栏图设备信息3.3.1导航菜单栏导航菜单栏将引导你进行各种操作。
1、系统设置（设置全局参数、录音过滤、设置时间、设置IP、重启系统、恢复出厂、系统升级、高级设置）图系统设置2、号码管理（免录/白名单管理）图号码管理3、用户管理（管理用户、权限，修改密码）图用户管理4、日志管理（查看操作日志、运行日志）图日志管理5、话务统计（查看话务统计：列表、图表）图话务统计3.3.2 快捷菜单栏主要方便用户快速操作系统，包括录音查听，通道设置，通道监控等功能：图快捷菜单栏3.3.3运行状态信息用于显示设备信息和版本信息：图设备信息第四章录音查询4.1 录音界面介绍录音查询是本系统较为常用的模块，在此模块中可以对录音记录进行查询、收听、记录Excel导出、录音文件下载、录音删除等操作。
录音查询界面介绍录音查询界面从上到下主要分为四个功能区域：4.1.1录音条件设置区域允许用户输入常用的查询条件进行记录筛选。
系统默认显示当前时间向前一周的录音文件。
如果你想进行更复杂的查询，点击[]将弹出以下界面，对于内部提到各项设置，将在下面介绍[录音记录显示区]时进行详细说明4.1.2录音文件播放区域此处本系统加载了IE所在PC机的Windows Media Player 10.0控件，若此处显示为空白，则表明此PC机安装Windows Media Player 10.0控件，将下载和安装此控件。
用户想播放录音记录时，只要点击相应录音记录后面的按钮，播放控件将自动开始播放。
由于PC系统和设置的不同，可能会出点击按钮并未开始播放，播放控件的开始播放按钮由变为，此时需要你点一下控件的按钮就可以听到录音文件了。
录音记录显示及操作区域本区域将详细显示每条录音记录的所有信息。
4.1.3录音记录的删除、导出和录音文件下载操作在进行删除录音、导出Excel、录音文件下载操作前，用户在必须先选中相应的记录，只要将相应记录音。
删除录音操作此操作在删除对应的数据记录及录音文件，并且无法恢复。
1导出Excel将选中的录音记录与Excel文件方式下载。
录音文件下载1由于采用B/S架构，录音文件的删除不会立即执行，可能会有5秒延迟。
若在此5秒内设备重启或断电，可能会导致删除录音文件失败。
将选中的录音压缩成一个RAR文件下载。
由于需要在后台进行文件压缩，根据下载文件的多少，可能会一定延迟，请耐心等候。
4.1.4录音记录显示栏目介绍通道：表明此录音记录是从设备上的哪一个物理端口上被记录的。
本地号码：本地号码用来标识被录音电话的电话号码，方便在录音查询进行查找。
对方号码：对方号码用于显示正在被录音那通电话的对方号码。
时间：此时间是用户完成通话挂机时的时间，取自设备内部的系统时间，用户在[系统设置]中调整设备的系统时间。
方向：通话方向栏用于显示正在被录音的那通电话的呼叫方向，打入或打出。
录音时长:对于[压控]模式产生的录音，录音时长表示被录音话机的摘机到挂机的时间长度。
对于[键控]模式产生的录音，录音时长表示用户按完最后一个[录音启动键]到按完最后一个[录音停止键]这段时间时长。
对于[声控]模式产生的录音，录音时长表示系统检测有声开始录音到无声停止录音的这段时间时长。
对于未摘机的录音记录（主要是来电未接电话），此处会显示0:0:0。
振铃次数:记录呼入时电话开始第一声响铃到用户摘机这段时间中，电话机响铃次数。
对呼出的电话，此处一直为０。
用户:同主界面中的[用户]。
部门及上级部门22用户、部门、上级部门在系统中并没有逻辑关系，仅仅是一个为了方便管理的标识而已。
部门、上级部门是用来标识被录音电话的使用者所在部门。
