ESD防静电控制程序1. 目的：为了避免静电敏感元件在收货，检查，搬运，加工及生产过程中被人体或台面静电所损坏，特制定本防静电程序。
2. 适用范围：本程序适用于公司范围内的进货、检查、搬运、储存、加工、安装及生产过程中对静电敏感元件的防护要求。
3. 职责：3.1. 各部门经理负责本部门工作区域、生产制造过程中的静电防护措施的执行。
3.2. 测试部内部计量员负责IQC、QA工作区域及仓库IC房的防静电线的测试和记录以及所有相关记录的保存。
3.3. 各生产部负责本部门的防静电线的测试及记录。
3.4. 设备部负责公司内防静电接地线的对地电阻值的测试及记录。
3.5. ESD防静电委员会负责制定公司的防静电措施要求和标准及监督执行状况。
4. 静电防护控制要求：4.1. 静电敏感元件识别原则:凡是外包装上有ESD防护标识的来料及内部用防静电材料包装的散料均视为静电敏感材料要根据以下防静电控制要求做相应防护。
4.2进出货对防静电的控制要求：4.2.1. 进货组在收到静电敏感元件后，进货仓管员在不拆开静电防护胶管的情况下点数及确认型号。
4.1. IQC检查时对防静电的控制要求：4.1.1.IQC检查静电敏感元件时，应在不拆开静电防护包装的情况下检查型号及其外观，若需拆开防护包装进行检查或测试时应在防静电区域进行，检验员必须穿静电衣及戴可靠接地线且测试合格的静电环，与元件接触的工作台面应有可靠接地的防静电垫。
4.2.仓库对防静电的控制要求：4.2.1.仓库仓管员应将静电敏感元件放置在专门的房间（温度和湿度受控制），在不拆开原包装及静电防护胶管的情况下放置在货架上。
4.2.2.仓管员在发料时，遇到需发零星数量的静电敏感元件时，应穿静电衣和佩戴静电环，并可靠接地，才能拿元件，且需用防静电包装袋或防静电泡泡袋包装。
4.2.3.在线仓库的仓管员在贮存静电敏感材料时，应将其放置在有静电防护的货架上。
此货架应铺设接地良好的静电垫，并要与非防静电材料的货架分开。
上海XXXXXX科技有限公司静电防护管控程序文件编号：JH-QP-ESD-01版本：B/0编制：审核：批准：受控状态：2023年09月26日发布 2023年09月26日实施上海XXXXXXX有限公司发布目录1.0 目的： (1)2.0 适用范围： (1)3.0 规范性引用文件： (1)4.0 术语和定义： (1)5.0 人员安全 (2)6.0 ESD管控程序 (2)6.1 ESD管控程序要求 (2)6.2 ESD管理职责 (2)6.2.1 ESD管理组织架构图 (3)6.2.2 ESD职责权限 (2)6.3 适用性调整 (4)7.0 ESD管控体系行政管理要求 (5)7.1 ESD管控体系 (5)7.2 人员培训控制 (5)7.3 ESD 控制项目（物品）导入认可管控 (6)7.4 ESD控制项目符合性验证管控 (7)8.0 ESD管控体系技术要求 (7)8.1 接地/等电位连接系统 (7)8.1.1 接地地桩 (7)地桩和总等电位箱连接示意图 (7)8.1.2 接地主干线和支干线 (8)从总等电位端子箱用100mm2多股敷塑铜导线引出接地主干线到各楼层的等电位端子箱，从楼层等电位端子箱用6mm2多股敷塑铜导线引出接地支干线到各工作区。
(8)接地线颜色要求：设备接地线用黄绿线，静电接地线用蓝线。
(8)接地系统干线、支线示意图 (8)8.1.3 用电设备接地 (8)设备二次接地示意图 (9)8.2 人员接地 (9)8.3 EPA（静电防护区)管理要求 (10)8.3.1 静电源控制要求 (10)8.3.2 孤立导体控制要求 (10)8.3.3 工作表面（含防静电台垫）控制要求 (10)8.3.4 防静电腕带控制要求 (11)8.3.5 腕带报警器（实时监控设施）控制要求 (11)8.3.6 防静电鞋控制要求 (12)8.3.7 防静电地板控制要求 (12)8.3.8 防静电座椅控制要求 (12)8.3.9 离子化静电消除设备控制要求 (12)8.3.10 防静电货架控制要求 (13)8.3.11 防静周转车控制要求 (13)8.3.12 烙铁、电动螺丝刀控制要求 (13)8.3.13 防静电工作服控制要求 (144)8.3.14 防静电手套（指套）控制要求 (14)8.3.15 工装治具控制要求 (14)8.4 防护包装控制要求 (14)8.5 标识控制要求 (15)8.6 搬运控制要求 (15)9.0 内部审核 (15)10.0 不合格及纠正预防措施 (16)11.0 附录 (16)11.1 附录1：ESD控制项目（物品）导入认可要求表 (16)11.2 附录2：ESD控制项目（物品）符合性验证要求表 (16)1.0 目的：本程序旨在为公司产品实现的各个环节提供明确可靠的静电放电（ESD）技术支持，防止ESD敏感元器件在过程中的静电损伤，提高公司整体的静电防护水平，提高客户的满意度。
pe防静电的方法1.引言1.1 概述在PE防静电的方法一篇长文中，引言部分的概述主要介绍本篇文章的主题和背景。
由于缺少具体信息，以下是一个示例概述部分的内容：概述静电是在体系中产生的静电荷所形成的自然现象，在许多情况下会给我们的日常生活和工作带来很多麻烦。
尤其在电子行业领域，保护产品免受静电干扰和损害变得尤为重要。
PE（聚乙烯）材料因其导电性能良好而被广泛应用于静电防护方面。
本篇文章旨在介绍PE防静电的方法，主要讨论不同的防静电策略和技术。
我们将详细探讨PE防静电方法一和方法二的要点，以及它们在实际应用中的优缺点。
通过深入了解PE材料的导电机制和相关防静电技术，我们可以更好地理解和应用这些方法来保护电子设备和产品的完整性和可靠性。
在本文的结论部分，我们将总结所讨论的PE防静电方法的有效性，并展望未来可能出现的新技术和改进措施。
希望通过本文的阅读，读者能够增进对PE防静电方法的理解，并在实践中更好地应用这些方法来减少静电带来的问题和损害。
请根据具体情况和需求进行修改和调整，并确保概述部分简洁明了地引入本篇文章的主题和目的。
1.2 文章结构文章结构部分的内容：文章的结构是指文章的组织和框架，确定了文章的主要部分和次要部分的排列顺序和内容安排。
本文将按照以下结构进行组织和撰写：1. 引言：对PE防静电的重要性进行概述。
介绍PE防静电方法对于保护电子设备的关键作用，并指出本文将详细探讨PE防静电的相关方法。
2. 正文：本部分将详细介绍PE防静电的两种方法。
2.1 PE防静电方法一：详细介绍第一种PE防静电方法的实施步骤和要点。
2.1.1 方法一要点一：阐述该方法中最关键、最重要的要点，例如静电的产生原因和防止静电的原理等。
2.1.2 方法一要点二：详细说明该方法中的另一个重要要点，例如使用防静电材料、设备和工具等。
2.2 PE防静电方法二：详细介绍第二种PE防静电方法的实施步骤和要点。
2.2.1 方法二要点一：阐述该方法中最关键、最重要的要点，例如地面接地和设备接地等措施的重要性。
版次：A1 静电防护操作规程文件编号：SOP-2018-025 页次： 1 / 9编制：黄雄审核：批准：生效日期：2018-6-26一.目的为防止电子元器件在运输、检测、储存、生产、包装过程中，静电对静电敏感器件造成早期损坏或缩短使用寿命，提高成品生产合格率及产品使用寿命，使静电防护工作具有可操作性，特制定该文件。
二.适用范围物料采购、IQC检测、仓库入库及储存、生产组装-周转-盛放、工程和品质等其他生产相关部门。
三．名词解释3.1静电(Static electricity)：物质表面经由某种过程(如摩擦)而失去电子或得到电子,成为静止的电荷。
3.2.静电放电(Electrostatic Discharge/ESD)：电位不同之物体间的电荷移转,不一定伴随有电弧或火花发生。
3.3.表面电阻(Surface Resistance)：以二个电极放置于一材料表面上，施以一直流电压，量测其通过之电流值，再计算出其电阻值，单位为欧姆(Ω)。
3.4.表面电阻率(Surface Resistivity)：均一材料的单位面积表面电阻，其单位为Ω/square。
3.5.静电放电敏感零组件ESDS(Electrostatic Discharge Sensitive)Item：对于静电放电敏感(易被ESD破坏)的元件、组件或模组。
3.6.静电放电防护区域EPA(ESD Protective Area)：内含ESDS Items的大范围工作区域,所有人员进入时皆应戴适当之接地设备,且所有行为亦须遵守相关规定。
3.7.防静电材料：静电导电材料表面电阻RS≤1×105Ω静电耗散材料表面电阻1×105Ω＜RS≤1×1012Ω绝缘材料表面电阻RS＞1×1012Ω页次： 2 / 9四.相关静电知识解读4.1静电的产生4.2一般现象造成的静电4.3静电的危害a.半导体破坏率的分配页次： 3 / 9b.人体静电放电对敏感器件的损害五.各部门职责5.1采购部须在采购订单（包括外发加工）中明确防静电包装要求。

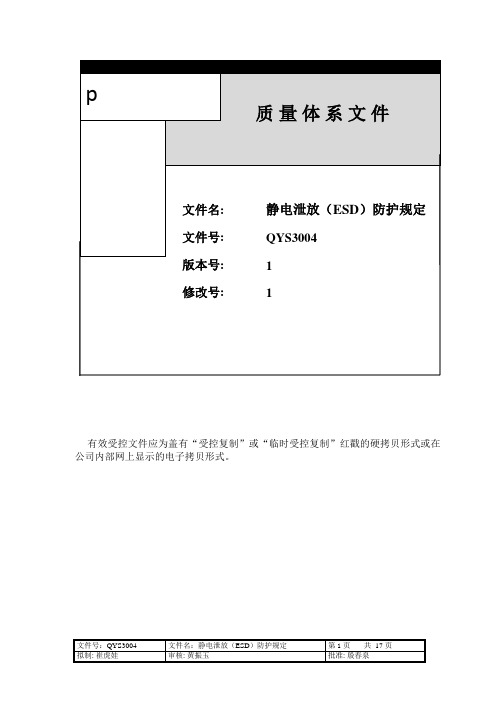

有效受控文件应为盖有“受控复制”或“临时受控复制”红戳的硬拷贝形式或在公司内部网上显示的电子拷贝形式。
注意: 请不要在任何受控复制文件上涂改。
目录封面 1 修改记录表目录 31 目的 42 适用范围 43 方针 44 控制及发放 55 职责和权限 56 定义和规定 57 设备/场地的特别要求78 主要的静电控制79 需要控制的其他部分10 防护材料和设备1211 进出管制12 参观及巡视13 设备、看守、维修及安全人员1514 培训计划15 审查16 测试计划17 质量记录18 质量记录格式1 目的本文件的目的是规定ESD控制方针的要求，从而能够有效全面的控制ESD，本文件包含了防止ESD对产品损坏的程序和准则。
2 范围本文件适用于那些从事TEK制造业的人员及相关设备。
为了确保静电敏感器件及组件在搬运和贮存的过程中受到适当的保护，本文件所提出的要求、准则及惯例为最低限度，针对特殊的过程、区域或产品可以定义更高的保护等级。
3 方针∙按照在此规定的程序和准则执行，它为可销售的产品和用户的产品提供足够的保护，从而防止ESD的损坏。
∙用于制造可销售产品的器件、组件的ESD灵敏度由管理部门决定，以便建立足够的保护等级(见第五部分)。
∙在对可销售产品和用户产品有潜在损坏的地方，应提供适当级别保护，从而保护最为敏感的器件(见第七部分)。
∙对那些须暴露ESD敏感器件、组件的地方，需要特别标出，已标出须保护的区域的标识要醒目。
∙任何人如要进入已标明要求ESD保护的区域，都须按照该区域所规定的要求执行，如在标明ESD保护的区域发现不符合规定要求的人员，则应护送出该区域直到符合要求为止，参观和维修人员对本要求可以例外(见第11，12，13部分)。
∙在ESD保护区域参观应由已受过ESD培训的人员指导，并且该人员应知道被参观区域的要求，应尽可能做到与被参观区域的要求一致。
例如：如果不易找到适合高筒靴的脚套，那么穿高筒靴的人在参观时就要被告知他们不要触摸或靠近任何暴露的器件、组件或产品，在该区域工作的人员或经常参观的人员则必须符合该地区的要求，而不是尽量做到(见第14部分)。
设备防静电放电的操作规程一、前言静电在现代生产中是一种普遍存在的问题。
如果不采取适当的措施，静电可能会对设备和人员造成严重的危害。
为了确保生产安全和设备的正常运行，制定本《设备防静电放电的操作规程》。
二、目的本规程的目的是为了规范操作，防止静电带来的危害，保障人员和设备的安全。
三、适用范围本规程适用于所有在生产线上操作设备的人员。
四、主要内容4.1 操作前的准备工作（1）操作人员应穿戴防静电服，并确保服装的接地线连接良好。
（2）确认操作环境没有积累过多静电，如发现有静电积聚，应及时清除。
（3）对设备进行检查，确保设备的防静电措施完好有效。
4.2 操作过程中的防静电措施（1）操作人员应避免使用具有导电性的工具或材料，如金属扳手、导电胶带等。
（2）操作人员应保持良好的接地状态，确保自身与设备电势平衡。
（3）在操作过程中，尽量减少与设备接触的时间，避免产生静电摩擦。
（4）操作人员应注意操作过程中的静电防护区域，严禁携带静电感应物品进入该区域。
4.3 操作后的处理（1）操作结束后，将设备与地面的接地线断开。
（2）清除操作区域内的静电，如有必要，可使用静电消除器进行处理。
（3）对操作设备进行检查，确保设备无异常。
五、常见问题及应对措施5.1 静电积聚过多若发现静电积聚过多，应立即停止操作，进行静电清除处理，并对设备进行检查。
5.2 防静电装置损坏若发现防静电装置损坏，应立即报告维修人员进行维修或更换。
5.3 操作人员未穿戴防静电服应立即要求操作人员更换为防静电服，并进行相关培训和提示。
六、安全注意事项（1）操作人员必须严格按照操作规程进行操作，不得擅自修改或绕过防静电措施。
（2）发现设备异常时，应立即报告负责人并停止操作，直至问题解决后方可继续。
（3）定期对设备和防静电设施进行检查和维护，确保其正常工作。
七、总结本规程旨在通过规范操作和采取预防措施，确保设备防静电放电措施的有效性，以保障生产安全和设备正常运行。
精心整理静电防护措施操作规范一、目的静电的产生无处不在，产生静电的原因主要是物体之间包括人与物之间的接触分离和摩擦。
高绝缘的物质环境使静电无法释放而不断积聚，到了一定条件，就发生静电放电现象。
在电子制造业中静电放电和静电感应往往会损坏某些敏感的电子器件、产品及设备，或因软击、BYV26E PCB 员。
12感器件操作，人体须做静电防护接地。
3、静电防护区内相对湿度：不得小于30%RH ，温度：16-30度；在静电保护面积内，不得有无关的静电产生电源。
4、防静电接地系统应具有足够的机械强度和可靠性。
防静电装备接地线最小截面积不小于2m ㎡，接地母线最小截面积不小于10m ㎡，防静电接地线宜采用裸铜线，如果是带有绝缘皮的地线，外皮颜色应为黄色。
各接地干线之间的连接采用熔焊或压力连接件等进行连接。
5、在防静电工作区及相应的防静电设备上应在明显的位置贴静电防护标志。
静电防护标志如下：四、静电防护区及区内操作人员具体规范1、操作人员进入静电防护区内，必须进行静电放电。
2、每次上岗操作前，须用手触摸接地金属支架，用来释放身体上所产生的静电。
因某种原因需要暂时离开工位时，在回到工位前须使用同样方法重新释放身体所带静电。
3、直接接触静电敏感器件的人员均必须戴防静电腕带，腕带与人体皮肤必须有良好接触，将接地夹夹在地线上，确保良好接地。
456712、IC34防静电措施，包括先释放身体上的静电，及佩戴防静电腕带等措施；手拿敏感器件时尽量持边缘，避免接触其引线和管脚。
5、对PCB或线路板操作时：a、有良好静电防护措施，如静电放电后才允许操作。
?b、握持PCB板边、板角或没有元器件的地方，不要用手碰触到线路板上的元器件。
6、对控制板进行烧写操作时，烧写器应接地，操作人员要带防静电手环。
7、产品测试时，在电源接通的情况下，不能随意插拔器件或排线，必须在关掉电源及产品上相应电量指示灯熄灭时插拔，对于大功率的整机如需快速操作必须进行PN放电后放可进行接线的拔插，防止在拔插过程中有高压电火花产生，损伤器件。
ESD静电防护管理程序目录1目的 (3)2适用范围 (4)3术语和定义 (4)4引用法规、标准 (5)5职责: (5)5.1ESD 组织 (5)5.2职责 (5)6流程控制点 (7)7ESD静电放电防护区域（EPA）的界定 (7)7.1静电敏感零件的确认 (7)7.2静电放电防护区域（EPA）确定：（详见各EPA 区域Layout. ） (8)7.3静电放电防护区域（EPA）的标识： (9)7.4静电放电防护区域（EPA）人员进出管理要求 (9)7.5EPA区风室要求： (13)7.6EPA区环境的温度和湿度要求： (13)7.7EPA区静电源控制要求： (13)7.8EPA区安全操作要求： (13)8EPA区管理和技术要求 (14)8.1培训 (14)8.2静电放电防护区域（EPA）的防静电保护接地要求: (15)8.2.1防静电系统总接地： (15)8.2.2防静电地板接地： (16)8.2.3设备接地、辅助设备接地、流水线接地： (16)8.2.4防静电工作表面（静电席台垫等） (16)8.2.5防静电工作台的接地： (17)8.2.6防静电货架 (17)8.2.7防静电周转车： (18)8.2.8防静电周转容器 (18)用来装ESDS的防静电周转箱、元器件存放盒、印制板架、半成品装载泡棉等： (18)8.3人员接地要求: (19)8.4包装 (22)8.5标记 (23)8.6其它要求 (23)8.7认证检验 (24)8.8违规处置方式 (26)8.9ESD稽核奖惩规定： (27)9参考文件 (27)10支持文件管理: ...................................................................... 错误!未定义书签。
1目的1.1本程序旨在规定00电子（上海）有限公司内部的ESD控制程序,为满足ANSI/ESD-S20.20：2007的要求，为本公司的产品在设计、制造、检测、贮存、包装、运输等各个环节提供明确可靠的ESD技术支持。
一. 目的防止静电造成元件损坏。
二. 适用范围凡有关静电敏感之元件自接收迄交到客户手中期间作业过程皆涵盖在内。
三. 定义3.1 ESD : ELECTROSTATIC DISCHARGE 静电放电。
3.2静电的危害：就电子行业而言，静电放电能够改变半导体器件的电气性能，使之退化或者完全毁掉。
静电放电还可能干扰电子系统的正常运行，导致器件故障或瘫痪。
3.3静电的特点3.3.1高电位：可达到数万至十万伏，操作时常达数百和数千伏（人通常对3.5KV以下静电不易感觉到）3.3.2低电量：静电流多为微安级（尖端放电例外）3.3.3作用时间短：微妙级3.3.43.4静电起点原理：造成不平衡电子分布的原因是电子受到外力而脱离轨道，这个外力包括各种能源，如动力、位能（势能）、热能、化学能等等，它使电子获得足够量而做功逃逸。
3.5静电的产生方式3.5.1摩擦、接触（传导）、分离、感应、冲洗、辐射、压电、点解等。
3.5.2固体、液体、粉末流体都可能产生静电。
3.6人体静电3.6.1人体是最主要的静电源之一；3.6.2人体的活动使部分机械能转换为电能；3.6.3人体对地电阻主要由鞋、袜、地面决定；3.6.4人体等效电容：100PF （电容有充电放电效应）；3.6.5人体等效电阻：1KW （~1.5KW）；3.6.6 安全静电电压：100V （国标 SJ/T10630-95）。
5.1.3工作台上须披覆防静电垫。
5.1.4机台设备、焊锡炉、输送带、电烙铁等各种可能产生静电的设备、仪器都须确实接地。
5.1.5所有接地均须确实导通于大地。
5.2品质管理：5.2. 1每日员工进入工作区前须依照规定时间（早上8:00,中午12:00,下午4:00’，下午6:00）自主对静电鞋，静电环进行测试，由各部门派人确认，并将结果登记于《防静电鞋/环测试记录表》测试结果栏内，后方可上线作业，若测试不合格应立即通知班（组）长并更换新品后再进行测试。
Top confidentialConfidentialInternal use only版次 Rev. A B C D生效日期 Effective Date 2003-5-22 2004-6-18 2004-9-17 2005-06-29ECN 编号 ECN No. D03002 D04011 D04030修订者 Reviser -New Issue说明 Description陈国政 1. 8.6.2 及 8.7.2,标注量测电压 500V 2. 修改储物柜接地每月量测记录表(FE20106) 陈国政 全面修订6200-05024 胡兆民 1.修 改 表 单:”手 环 每 日 测 试 记 录 表(FE20101) 改为” 静电环/鞋每日量测记录表” 2.废止表单:”静电放电鞋每日测试记录表” 3.修改 5.5.2 8600-05032 陈国政 修改 3.5 、 3.6 、 5.5.7 、 5.5.12 5.6.3 、 5.7.3 、 5.7.5 、 5.7.8 、 5.10.2 5.11.1 、 5.12 、 5.13.1 、 5.13.2 、 5.15.1 8.3 附录三 修改 5.4.6 修改 5.5.7E2005-07-15F2005-09-178600-05050张雅制订部门： Initial Dept.: 制订者： Initial by: 核准： Approved by:品管处文件名称：静电放电防护程序 Title：ESD Protection Procedure 文件编号： PE201 No.: 1 of 26余昱延罗济平页数： Page：文件名称：静电放电防护程序 Title：ESD Protection Procedure文件编号：PE201 No.版次(Rev.)： F 页次(Page)：2 of 261.目的 (Purpose)： 为防止或保护客户产品于 KLT 生产及搬运过程中因静电放电因素而造成破坏。
2.范围 (Scope)： 2.1 本程序提供有关 ESD 管制以及为维护无静电放电环境(ESD free)的测试需求之所有作业与 相关人员指示。
ESD 管制计画是一完整的系统会影响所有人员。
所有生产之半导体元件 及组件皆应视为感电(Static-sensitive)的元件。
如本说明述之 ESD 管制程序应使用于任何 时间点，对任何半导体元件的安全处理上。
2.2 静电放电防护作业区域 ESD Protective Area（EPA）： 2.1 产品由进料，经测试加工至出货之生产区域，如：针测、奔应、卷带、研磨…等。
2.2 物料仓管区。
3.权责 (Responsibility)： 3.1 作业者：依规定配戴适当防护服装及器材。
3.2 领班：查核作业者是否依规定配戴适当防护器材。
3.3 单位主管：督导本 ESD 防护各项规定确实被执行。
3.4 生产部：负责所有使用之工作桌、手环、桌垫，重复使用包装材料及 ESD 防护器具的编 码。
3.5 品管部：负责所有使用之工作桌接地、手环阻值、桌垫接地线，静电消除器、EPA 环境静 电压、传导性推车、储物架、静电桌垫、静电服及导电地板表面阻抗量测，负责新购所有 ESD 防护器具抽样检测，以符合 ESD 要求。
3.6 厂务部：确认 ESD 防护系统的接地及大地接地的定期量测执行。
4.名词定义 (Definition)： 4.1 ESD：Electro-static Discharge(静电放电) 4.2 物料特性：应用下列阻值类别定义物料性质。
4.2.1 传导性物质：表面电阻系数小于 1×10E5 欧姆/单位面积。
4.2.2 静电消散性物质：表面电阻系数介于 1×10E5 与 1×10E12 欧姆/单位面积。
4.2.3 抗静电物质：物质本身能抑制或与其他材质物体摩擦后所产生之静电压值不大于±200 伏。
4.2.4 绝缘性物质：表面电阻系数大于 1×10E12 欧姆/单位面积（EPA 禁止使用）。
本資料為京隆科技(蘇州)有限公司之機密與專有財產，非經書面許可，不得對外透露、複印、使用本資料，或轉變為其他形式使用。
This material is confidential property of the King Long Technology(SuZhou) Limited. Unauthorized distribution, copy, use or modification is prohibited. Top confidential Confidential Internal use only文件名称：静电放电防护程序 Title：ESD Protection Procedure文件编号：PE201 No.版次(Rev.)： F 页次(Page)：3 of 264.3 软接地：搭配 1MΩ±10%电阻与地线连接之接地方式。
4.4 硬接地：一个导电点藉由电子线路或特殊设备和大地连接。
其值小于 1 欧姆。
4.5 共地点：经由此点可直接或间接连接至大地接地。
其值小于 1 欧姆。
4.6 自动工作站：作业时人员并不接触产品及材料 4.7 非自动工作站：作业时人员需用手接触产品及材料 5.作业内容 (Operating Requirement)： 5.1 所有 EPA 均应依循本程序书之要求执行/实施。
5.2 除客户指定供应厂商及特殊需求外，所有使用于生产过程之服装、配备、直接与产品接触 之包装材料均应使用静电防护材质。
如传导性、静电消散性及抗静电性 5.3 CD（Charge-distance Rule）法则：物体表面若带有静电压时（以静电压表量测），应与静 电敏感元件保持之安全距离。
d = (V ) /1.8 （d：与带电表面之最小安全距离 in；V：静 电压表之读值 Volts） V, Volts 300 500 1000 2000 3000 4000 D, inches（cm） 10（25） 12（32） 18（45） 25（63） 30（78） 35（90） V, Volts 6000 8000 10000 15000 20000 30000 D, inches（cm） 43（110） 50（127） 56（141） 68（173） 79（200） 96（245）5.4 人员：所有人员进入 EPA 均应依规定穿着或配戴静电防护服装/装备。
5.4.1 区域与服装规定 区域 服装规定 CP、 研磨切割、 组装等晶片前段作业 连身静电服、头罩、静电鞋、手套、口罩(手环、 区 指套必须时) F/T、M/T、奔应测试、TAPE/REEL 静电服、静电帽、静电鞋、手环(手套、指套必 区等封装后段作业区 须时) 5.4.2 防静电手环：作业人员应使用含 1MΩ±10%电阻之静电手环，不得使用无线手环，静电 手环须直接与皮肤紧密接触，若因作业需求而手环必须使用于腿部或戴手套时，亦须 直接与皮肤紧密接触。
手环应使用香蕉接头连接或以鳄鱼夹连接地线。
本資料為京隆科技(蘇州)有限公司之機密與專有財產，非經書面許可，不得對外透露、複印、使用本資料，或轉變為其他形式使用。
This material is confidential property of the King Long Technology(SuZhou) Limited. Unauthorized distribution, copy, use or modification is prohibited. Top confidential Confidential Internal use only文件名称：静电放电防护程序 Title：ESD Protection Procedure文件编号：PE201 No.版次(Rev.)： F 页次(Page)：4 of 265.4.3 头发容易产生静电，因此应以静电帽罩住，长度如超过肩部应将头发挽起，收于静电 帽内。
5.4.4 手套及指套：手套与指套必须用于直接接触产品及直接搬运产品过程。
5.4.5 静电鞋：人员(包括访客、施工人员)进入 EPA 均应穿着静电鞋。
5.4.6 作业者每日进入 EPA 前均应先测试手环及静电鞋功能是否正常,并记录量测结果,量测 pass 后,方可进入产线,若量测 fail 后,则必须进行更换,直到量测 pass 后方可进入。
5.4.7 识别证：人员识别证应配挂身上且置于静电服内且衣服拉链须拉至顶端定位，扣上领 口。
不得取下放置于工作台面或产品上。
5.4.8 离开 EPA 时须脱下静电服装。
5.5 工作站： 5.5.1 在作业区使用导电工作桌（如不锈钢）需直接接地，接地阻值小于 1 欧姆，若为非导 电工作桌则需在工作桌面使用静电桌垫及附 1MΩ±10%电阻之软接地。
5.5.2 工作站(含包装区工作站)中之手环、桌垫应与共地点连接。
5.5.3 手环、桌垫、料架及工作桌接地均应以并联方式或串联方式直接与共地点连接。
5.5.4 工作桌表面应随时保持清洁并避免损伤，以免降低静电防护能力。
5.5.5 工作站使用之仪器、设备应实施电源接地，同时绝缘体应依 CD 法则与产品保持距离。
若物品、操作、设备会产生大于±200 伏静电压在接近敏感元件前需以离子中和或降低 至±200 伏静电压以下 5.5.6 桌垫下禁止摆放任意纸张及杂物。
5.5.7 工作站使用推车之车轮应具导电性，否则应直接与共地点连接或加装铁链，铁链须与 地板接触。
其它可移动设备和办公用设备，如椅子、桌子等在工作站中使用时均需与 共地点连接或加装铁链.(若接近静电敏感元件 30 公分以内不得高过±200 伏静电压。
) 5.5.8 产品不得直接放置工作台面上，应以 Tray、Tube 或其它静电防护材料承装。
5.5.9 静电消除器上下禁止摆放任意纸张及杂物。
使用静电消除器时应置于工作区 120 公分 以内，二边各近似 45 度角之范围。
且方向正对着工作区域，中间不可有阻隔。
5.5.10 标准静电管制工作站应依照附录一要求设立。
(除最终装箱作业站外均为 anti-static material 静电管制工作站)并加贴 ESD 工作站标签。
