升降系统设计

简介：施工升降机是高层建筑施工中不可缺少的垂直运输工具，它主要担负着运送施工人员和施工设备及施工物料的任务。

本文对施工升降机自动控制系统的原理及硬、软件进行介绍，并对控制系统的特色部分作了进一步的分析。

关键字：施工升降机单片机编码器平层1.前言施工升降机是高层建筑施工中不可缺少的垂直运输工具。

它主要担负着运送施工人员的任务，也运输大量的施工设备及物料，工作速度大于34m/min。

施工升降机的运送能力及运输高度日益提高，但目前施工升降机自动化控制水平较低。

一般没有超载限制，只能靠控制人员数量或估计物料的重量来控制重量，没有楼层的呼叫及显示功能，没有自动选层及平层功能。

因此，目前施工升降机在工作中不能预知哪个楼层需要停站及吊笼的平层精度不高，不能预知载荷率，施工升降机的运行是被动的，运输效率低下。

本系统通过设置在各施工楼层的呼叫器，自动检测每个施工层的呼叫信号,判断呼叫信号的上、下行状态，并根据吊笼的运行位置及载荷情况，自动选层并控制吊笼停靠层站及准确平层。

当允许吊笼在指定楼层停靠时，系统在吊笼接近®到达指定楼层时自动发出减速®停靠指令，使吊笼准确停靠在指定楼层上，方便施工人员及施工物料的上、下。

2.系统控制原理系统根据同向优先、就近优先的原则处理呼叫信号。

即系统根据吊笼载荷情况，当呼叫信号方向与吊笼运行方向同向时，优先停靠且优先停靠离吊笼最近的楼层。

当吊笼处于满载状态时，则不理会一切呼叫信号，直达目的层。

3.系统硬件设计系统硬件框图如图1所示。

图1系统硬件结构图3.1 呼叫信号控制在高层建筑施工中，由于施工楼层多，楼高高，以33层为例，楼高近100米。

如果按传统方法在每一施工层上设置上/下行呼叫按钮，则信号线就需要66根，这势必造成信号线多，成本高，为尽可能减少信号线的数量，本系统采用二进制数字编码技术，即26=64，需6根信号线，再加2根电源线共需8根线就解决了问题。

这样大大的减少了信号线的数量。

升降控制系统课程设计一、课程目标知识目标：1. 让学生掌握升降控制系统的基本原理，理解其工作过程中涉及的物理概念；2. 使学生了解并掌握升降控制系统中关键部件的结构、功能及相互之间的关系；3. 帮助学生理解并运用数学知识，如速度、加速度、力的关系等，分析升降控制系统的运动过程。

技能目标：1. 培养学生运用所学的升降控制系统知识，进行实际问题的分析与解决能力；2. 培养学生动手操作和团队协作的能力，通过实际搭建或模拟实验，加深对升降控制系统的理解；3. 培养学生运用信息技术和工程图纸等工具，进行数据收集、处理、分析的能力。

情感态度价值观目标：1. 培养学生对升降控制系统及其相关领域的科技兴趣，激发学生的探究欲望和创新思维；2. 培养学生关注现实生活中的技术应用，认识到升降控制系统在工程实践中的重要性；3. 培养学生在团队协作中，学会尊重他人，善于倾听和表达，形成良好的沟通能力；4. 培养学生具备安全意识，了解升降控制系统在实际应用中应注意的安全问题。

课程性质分析：本课程为工程技术类课程，涉及物理学、数学、工程学等多学科知识。

学生特点分析：学生处于高年级阶段，已具备一定的知识储备和自主学习能力，对实践操作和技术应用有较高的兴趣。

教学要求：结合课程性质、学生特点，注重理论知识与实践操作的有机结合，培养学生的实际应用能力。

通过课程目标的分解，使教学设计和评估具有针对性，确保课程目标的实现。

二、教学内容1. 升降控制系统的基本原理- 物理概念：重力、摩擦力、压力、功率等；- 工作原理：电机、减速器、传动带、控制系统等。

2. 升降控制系统的关键部件- 部件结构：电机、传感器、执行器、控制器等；- 部件功能：驱动、检测、执行、调节等；- 相互关系：信号传递、能量转换、协同工作等。

3. 数学知识在升降控制系统中的应用- 速度、加速度与力的关系；- 运动方程与控制算法；- 数据收集、处理与分析方法。

4. 升降控制系统的实际应用案例分析- 工程实例：电梯、升降机、吊车等；- 设计原理：安全性、稳定性、效率等；- 操作与维护：故障排查、保养、安全规程等。

升降系统课程设计一、课程目标知识目标：1. 学生能够理解升降系统的基本概念、原理和分类。

2. 学生能够掌握升降系统中的关键部件及其功能。

3. 学生能够了解升降系统在实际工程中的应用。

技能目标：1. 学生能够运用物理知识分析升降系统的运动规律和受力情况。

2. 学生能够设计简单的升降系统，并进行性能分析。

3. 学生能够通过实际操作，熟练使用升降系统相关工具和设备。

情感态度价值观目标：1. 学生对升降系统产生兴趣，培养探究精神和创新能力。

2. 学生认识到升降系统在工程领域的重要性，增强实践意识和工程素养。

3. 学生在团队协作中发挥个人优势，提高沟通与协作能力。

课程性质：本课程为工程技术类课程，结合物理、数学等知识，旨在培养学生的动手能力、创新意识和实际应用能力。

学生特点：本年级学生具备一定的物理知识基础，对实际操作和新奇事物充满好奇心，但可能缺乏将理论知识运用到实践中的经验。

教学要求：结合学生特点，课程注重理论与实践相结合，注重启发式教学，引导学生主动探究，培养解决实际问题的能力。

通过课程学习，使学生能够将所学知识内化为具体的学习成果，为后续相关课程和实际应用打下坚实基础。

二、教学内容1. 升降系统的基本概念与原理- 升降系统的定义、分类及其应用场景- 升降系统的工作原理及关键参数2. 升降系统关键部件及其功能- 驱动装置、传动装置、升降装置的作用及分类- 控制系统、安全保护装置的原理及功能3. 升降系统的运动规律与受力分析- 运用物理学知识分析升降系统的运动规律- 对升降系统进行受力分析，了解其稳定性及承载能力4. 升降系统设计与应用- 简单升降系统设计方法及步骤- 升降系统在实际工程中的应用案例5. 升降系统操作与维护- 常用升降设备的使用方法及注意事项- 升降系统的日常维护与故障排除教学大纲安排：第一课时：升降系统的基本概念与原理第二课时：升降系统关键部件及其功能第三课时：升降系统的运动规律与受力分析第四课时：升降系统设计与应用第五课时：升降系统操作与维护教材章节关联：《工程技术基础》第四章：升降搬运机械《物理》第二章：运动与力《机械设计基础》第三章：机械传动设计教学内容遵循科学性和系统性原则，结合课程目标，确保学生能够掌握升降系统的相关知识，为实际应用奠定基础。

自动控制升降旗系统设计方案分析摘要：本文主要针对自动控制升降旗系统的设计方案进行了分析和探讨。

首先介绍了自动控制升降旗系统的基本原理和作用，然后对系统的设计要求进行了详细的说明，并提出了相应的解决方案。

接着，分析了系统设计中的关键技术和难点，并提出了解决这些问题的方法和思路。

最后，给出了系统测试和优化的建议，以及未来的发展方向。

1.介绍自动控制升降旗系统是一种用于控制旗帜的升降的装置，可以实现对旗帜的自动升降。

该系统主要由传感器、控制器、电机和旗杆等组成。

其作用是提高升降旗的效率，减少人工操作，实现自动化。

2.设计要求在设计自动控制升降旗系统时，需考虑以下几个方面的要求：2.1 稳定性要求系统需要具备良好的稳定性，能够在各种环境条件下正常运行，以保证旗帜的合理升降。

2.2 快速度要求系统需要具备较快的升降速度，能够在短时间内完成旗帜的升降操作，提高效率。

2.3 灵活性要求系统需要具备较高的灵活性，能够根据不同的需求进行调整，满足不同场合下的升降旗要求。

2.4 安全性要求系统需要具备良好的安全性能，能够在升降旗过程中避免事故的发生，保证人员和设备的安全。

3.设计方案为了满足上述设计要求，我们提出了以下设计方案：3.1 传感器选择选用高精度的旗帜位置传感器，用于检测旗帜的升降位置，并将信号传输给控制器进行处理。

3.2 控制器设计设计一个高效可靠的控制器，用于接收传感器的信号，判断旗帜的位置，并控制电机的运行，实现旗帜的自动升降。

3.3 电机选型选用适合的电机，具有较高的转速和扭矩，以确保旗帜的快速升降。

3.4 旗杆设计设计合理的旗杆结构，确保旗帜的稳定升降，并考虑到安全因素，防止旗帜在风力较大时晃动或倒下。

4.关键技术和难点分析在自动控制升降旗系统的设计过程中，存在以下几个关键技术和难点：4.1 传感器信号处理传感器信号的准确处理是保证旗帜升降准确性的关键，需要设计合适的算法进行信号处理。

4.2 控制器的稳定性控制器的稳定性对系统的性能和安全性至关重要，需要选用高品质的元器件，并进行稳定性测试和优化。

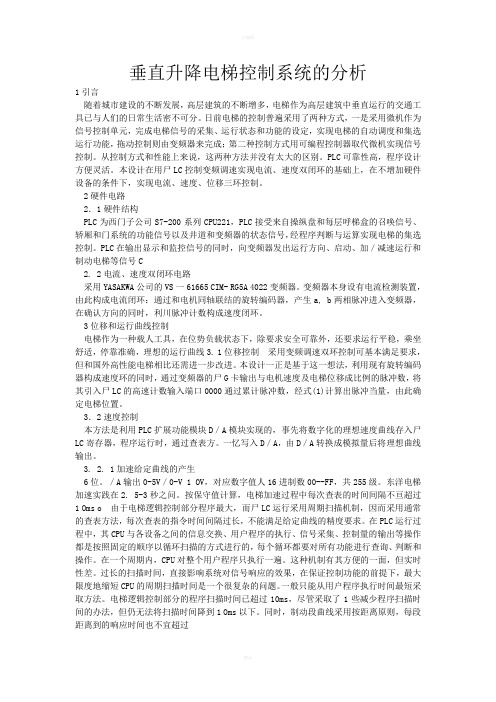

垂直升降电梯控制系统的分析1引言随着城市建设的不断发展，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
