车钩缓冲装置

车钩缓冲装置
车钩的不同制式，就是车钩的车钩的机械连挂和闭锁机构的原理不同。 不同制式的车钩是不能连挂在一起的。 目前三种常见的密接式车钩结构形式： 第一种为日本的柴田式密接式车钩； 第二种为沙库（Scharenberg）型密接式车钩； 第三种是德国的BSI-COMPACT型密接式车钩； 目前我国车钩缓冲装置已实现国产化，采用由四方车辆所研制的
一、车钩缓冲装置的作用
－ 连接 列车中各车辆，并使之保持一定的距离 － 连通 列车内部的机械、风路和电路，使车辆形成一个整体 － 传递 车辆间的各纵向力或冲击力 － 缓和 纵向力或冲击力 － 转动 使列车能顺利通过曲线
二、车钩缓冲装置的分类
1、按车钩连接特点分为
非刚性车钩和刚性车钩
非刚性
刚性/密接式
城市轨道交通车辆均采用刚性车钩/密接式车钩。
二、车钩缓冲装置的分类
（1）非刚性车钩
非刚性车钩允许两个相连接的车钩钩体在垂直方向上有相对位移。 当两个车钩的纵轴线存在高度差时，两个车钩呈阶梯形状，并且各自 保持水平，在水平面内可以摆动。因此，这种类型的车钩是一种非密 接式连接，车钩间隙会远大于3mm。 优点 1、两车钩纵向中心线高度偏差大时也易相互连挂； 2、强度大； 3、不需对中装置； 4、钩体结构和铸造工艺简单 所以多用于货车或普速客车上。
课题二 车钩缓冲装置
课题目标
（1）掌握车钩缓冲装置的作用和分类。 （2）掌握不同类型车钩缓冲装置的结构与特点。 （3）理解半自动车钩的工作原理。
车钩缓冲装置
车钩缓冲装置简称车钩或钩缓，是车辆连接最重要的部件之一，主要 由车钩和缓冲器等零部件组成。 车钩主要起连接车辆作用； 缓冲器用来缓和车辆运行及调车作业时的纵向冲击，吸收冲击能量， 从而提高车辆的运行舒适性和平稳性。

车钩缓冲装置讲述

车钩缓冲装置讲述
■ 一般要求能量吸收率不低于70％。
（二）缓冲装置
■ 类型 缓冲装置分为可再生缓冲器和不可再生缓冲器两种类型。 ◆ 可再生缓冲器：双作用环弹簧缓冲器、橡胶缓冲器、
液压缓冲器和气液缓冲器等； ◆ 不可再生缓冲器常用的有压溃管缓冲器。
（二）缓冲装置
1、 双作用环弹簧缓冲器 ◆ 组成：弹簧盒，弹簧前后座板、外环簧、内环簧、端
（二）缓冲装置
2）最大作用力 ■ 缓冲器产生最大变形量时所对应的作用外力。
（二）缓冲装置
3）容量 ■ 缓冲器在全压缩过程中
，作用力在其行程上所 作的功称为容量。 ■ 它是衡量缓冲器能量大 小的主要指标，如果容 量太小，则当冲击力较 大时就会使缓冲器全压 缩而导致刚性冲击。
（二）缓冲装置
4）初压力 ■ 缓冲器的静预压力为初压力。 ■ 初压力的大小将影响列车启动加速度。
的凸轮一起转动，使其顶动二位五通阀使压缩空气通 向电气箱合拢的气缸冲气从而使伸出的活塞杆通过杠 杆及弹簧使电气箱迅速动作原理： ➢ 半自动车钩两侧的电气箱则是通过人工转动齿轮，然
后再由齿轮带动齿条进行直线运动，从而带动杠杆和 弹簧使电气箱合上。因此半自动车钩的电气箱运动不 随机械车钩同时动作。
钩下。其中7Y6为B车电气连接器，而7Y7则为C车电气连接器。 7Y6和7Y7车钩触点形式相反，即7Y6上某一触点若是弹性触点， 则在7Y7上应为平台触点。这里需要强调的是7Y6和7Y7电气连接 器是一种固定配置，即B车半永久电气连接器只能与C车半永久电 气连接器相连接，而不能将两节B车或两节C车的半永久车钩进行 连接。
我国铁路和城市轨道车辆均采用自动车钩。 ① 非刚性车钩 ② 刚性车钩 ③ 半刚性自动车钩
二、车钩缓冲装置的分类
（二）我国铁路和城市轨道车辆均采用自动车钩： ① 非刚性车钩 ② 刚性车钩 ③ 半刚性自动车钩

车钩缓冲装置资料

车钩缓冲装置资料

旋转车钩

现在只安装在专为大秦铁路运煤单元组合列车 设计的车辆上。这种车辆的一端装设旋转车钩， 另一端装设固定车钩，整列车上每组连接的两 个车钩，两两相互搭配。当满载煤炭的车辆进 入卸煤区的翻车机位时，翻车机带动车辆翻转 180度，将煤炭倾倒出来。旋转车钩可以使车 辆翻转卸货时不摘钩连续作业，缩短了卸货作 业时间。
MX-1
橡胶缓冲器的优点：
1、容量大。34000J以上 2、性能好。能量吸收率90%。 3、零件少，重量轻，成本低。 缺陷： 橡胶片性能不稳定，箱体易产生裂纹。

衍生产品：MX-2，MX-3 ，MT-1等

MT-3
第三部分 车钩缓冲器装置

车钩钩体尾部，通过钩尾销，与钩尾框相连。 钩尾框和前、后从板是传递纵向力的主要件。
► 作用：连挂、传力、缓冲 ► 互换性：我国铁路机车车辆有关规程规定：
车钩缓冲器装车后，其车钩钩舌的水平中心 线距钢轨面在空车状态下的高度，客车为 880mm（允许+10mm，-5mm误差），机车 和货车为880mm（±10mm） ► 两相邻车辆的车钩水平中心线最大高度差不 得大于75mm。
第二部分

缓冲器
作用：缓和列车在运行中由于机车牵引力 的变化或在起动、制动及调车作业时车辆 相互碰撞而引起的纵向冲击和振动
分类

根据缓冲器的结构特征和工作原理，一般缓冲 器可分为：摩擦式缓冲器、橡胶式缓冲器和液 压缓冲器等。
摩擦缓冲器

由前、后两部分组成，前部为螺旋弹簧（客车 用）或环弹簧（货车用），后部为内、外环弹 簧，彼此以锥面相配合，两部分之间有弹簧座 板分隔。
型号：

客车使用15号车钩， 货车则逐步用13号车钩代替2号车钩。 SS系列普遍采用13号下作用式车钩

第三章 车钩缓冲装置

第三章 车钩缓冲装置
Байду номын сангаас
铁路机车车辆
❖ 车钩的这三个作用是通过转换钩头内钩锁、 钩舌推铁、上(或下)锁销的位置，分别使它 们处在闭锁、开锁、全开位置(或称闭锁、 开锁、全开状态)而实现的。
铁路机车车辆
1．闭锁位置：
❖ 车钩的钩舌被钩锁铁挡住不能 向外转开的位置，称之为锁闭 位置。
❖ 两个车辆连挂在一起时车钩就 处在这种位置。
铁路机车车辆
❖ 此时放下车钩提杆，钩锁坐落在钩舌尾部圆弧面上， 为两钩连挂时闭锁位置的形成做好准备。
铁路机车车辆
闭锁
开锁
全开
铁路机车车辆
闭锁
开锁
全开
铁路机车车辆
❖ 下作用式车钩的动作与上作用式基本相同，用力 向上扳动车钩提杆后，由下锁销从下向上迅速顶 起钩锁而形成全开位。下锁销从下面顶起钩锁， 与上锁销从上面提起钩锁效果是相同的。
铁路机车车辆
二、车钩缓冲装置的作用
❖ 机车牵引车辆时，作用力传递顺序：
铁路机车车辆
❖ 机车推送车辆时，作用力传递顺序：
铁路机车车辆
第二节 车钩的构造及作用
❖ 我国铁路车辆采用的各种车钩，都具有自动连 挂的性能，又称自动车钩。
❖ 目前我国大部分货车使用13号车钩，客车使用 15号车钩。
铁路机车车辆
铁路机车车辆
（三）车钩的三种作用位置
❖ 为了实现挂钩或摘钩，使车辆连接或分离，车钩具 有三种位置。
❖ 车辆连挂后：车钩应具有闭锁作用，以保证列车运 行时各车钩不能任意分离；
❖ 摘解车辆时：车钩应具有开锁作用，以便使两连挂 的车钩脱开；
❖ 连挂车辆时：车钩应具有全开作用，使其中一个车 钩钩舌完全张开，才能使另一车钩的钩舌进入其钩 腕内，以便两钩连挂。

车钩缓冲装置学习资料

车钩缓冲装置学习资料

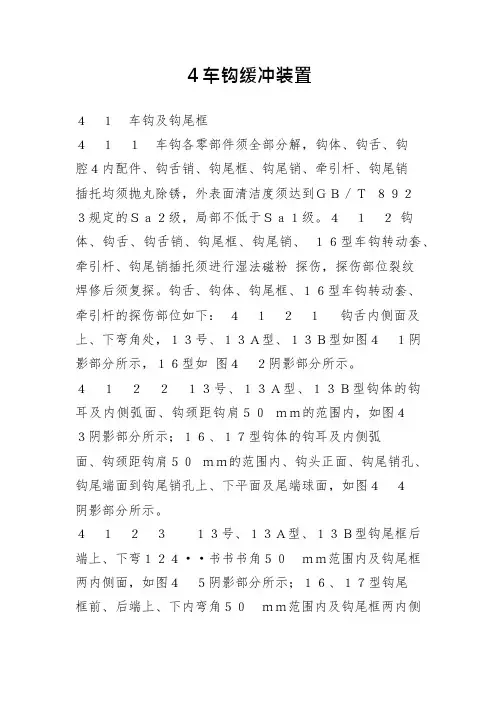

４车钩缓冲装置４１车钩及钩尾框４１１车钩各零部件须全部分解，钩体、钩舌、钩腔４内配件、钩舌销、钩尾框、钩尾销、牵引杆、钩尾销插托均须抛丸除锈，外表面清洁度须达到ＧＢ／Ｔ８９２３规定的Ｓａ２级，局部不低于Ｓａ１级。

４１２钩体、钩舌、钩舌销、钩尾框、钩尾销、１６型车钩转动套、牵引杆、钩尾销插托须进行湿法磁粉探伤，探伤部位裂纹焊修后须复探。

钩舌、钩体、钩尾框、１６型车钩转动套、牵引杆的探伤部位如下：４１２１钩舌内侧面及上、下弯角处，１３号、１３Ａ型、１３Ｂ型如图４１阴影部分所示，１６型如图４２阴影部分所示。

４１２２１３号、１３Ａ型、１３Ｂ型钩体的钩耳及内侧弧面、钩颈距钩肩５０ｍｍ的范围内，如图４３阴影部分所示；１６、１７型钩体的钩耳及内侧弧面、钩颈距钩肩５０ｍｍ的范围内、钩头正面、钩尾销孔、钩尾端面到钩尾销孔上、下平面及尾端球面，如图４４阴影部分所示。

４１２３１３号、１３Ａ型、１３Ｂ型钩尾框后端上、下弯１２４··书书书角５０ｍｍ范围内及钩尾框两内侧面，如图４５阴影部分所示；１６、１７型钩尾框前、后端上、下内弯角５０ｍｍ范围内及钩尾框两内侧面，如图４６阴影部分所示。

４１２４１６型车钩转动套前端面。

４１２５牵引杆钩尾孔后端上下边缘、钩尾端部球面、钩尾端部上下平面，如图４-７所示。

４１３钩体检修须符合下列要求：４１３２１３号、１３Ａ型、１３Ｂ型钩尾销孔后壁与钩尾端面间裂纹长度不大于该处厚度的３０％时焊修，大于时更换；钩尾端面磨耗超限时堆焊后磨平。

钩尾销孔磨耗超限时，堆焊后加工。

４１３３１６、１７型钩尾销孔周围２５ｍｍ范围内裂纹时更换；超过范围的裂纹深度不大于３ｍｍ时可铲磨清除，大于３ｍｍ时更换。

钩尾端部圆弧面磨耗深度、钩尾端高度、钩尾销孔磨耗超限时堆焊后磨平。

钩尾端部到钩尾销孔后壁的距离小于８５ｍｍ时堆焊后磨平，小于７７ｍｍ时更换。

钩身长度小于５６７ｍｍ时堆焊后磨平，小于５６１ｍｍ时更换。

车钩缓冲装置概述(车辆构造检修课件)

车钩缓冲装置概述(车辆构造检修课件)
1. 车钩缓冲装置一般组成一个整体安装在车底架两端的牵引梁内。 前从板、后从板安放在牵引梁的前从板座、后从板座之间。钩
尾框下部用钩尾框托板、钩身用车钩托梁托住，并用螺栓将托板、 托梁两端固定在牵引梁和端梁中部的冲击座上。
2.3 车钩缓冲装置安装
2.3 车钩缓冲装置安装
冲击座
车钩复原装置
▪ 当车辆在曲线上运行时，车钩中心线与车体纵向中心线之间将 产生一偏角。 为了防止客车车钩偏移时，钩身与缓冲梁及冲击 座相撞，在缓冲梁的中部开有较宽的钩门。客车车体较长，车 钩偏移量较大，如果偏移后不能迅速、自动地恢复正常，将增 加车辆运行的摆动，有时还会造成车辆摘挂的困难。为此在客 车上均装有复原装置。
为了保证车辆连接安全可靠和车钩缓冲装置安装的互换性，我国 有关规程对车钩缓冲装置装车做了一些规定：
▪ 1.车钩钩舌的水平中心线距钢轨面在空车状态下的高度:货车为880士 10mm，客车为880(+10-5)mm。 ▪ 2.两相邻车辆的车钩水平中心线最大高度差不得大于75mm; ▪ 3.牵引梁前、后从板座之间距离为625号mm,牵引梁两腹板内侧距为35 0 mm(部分早期生产的货车为330 mm)。 ▪ 4.考虑到缓冲器具有一定范围的行程，以及货车受冲击较大的缘故, 规定了车钩钩肩冲击面距冲击座之间的距离:装用2号缓冲器时为大于等 于61 mm,装用MT-2型、MT-3型缓冲器时为91(+10-1) mm,装用ST型缓冲器 时为76(+10-3) mm.
▪ 车钩的开启方式分为上作用式及下作用式两种。由设在钩头上 部的提升机构开启的，叫上作用式。借助于设在钩头下部的推 杆的动作来实现开启，叫下作用式。
▪ 大部分货车车钩为上作用式。这种方式开启灵活、轻便。 ▪ 客车及部分货车（平车、有端门的车）为下作用式。不如上作

简述城市轨道车辆车钩缓冲装置的用途

简述城市轨道车辆车钩缓冲装置的用途

简述城市轨道车辆车钩缓冲装置的用途
城市轨道车辆车钩缓冲装置是一种用于连接地铁、轻轨等城市轨道车
辆的装置，它的主要作用是缓解车辆之间的冲击力和震动，保证乘客
的安全和舒适。

下面将从设计原理、结构特点、应用范围等方面进行
详细介绍。

一、设计原理
城市轨道车辆车钩缓冲装置采用了弹性材料和减震机构，通过减少车
辆之间的碰撞力和震动来保证乘客安全。

当两个车厢连接时，弹性材
料会发挥作用，吸收部分碰撞能量，并将其转化为热能或声能。

而减
震机构则可以通过调节阻尼来降低震动幅度，从而提高乘客的舒适度。

二、结构特点
城市轨道车辆车钩缓冲装置主要由三部分组成：缓冲器、连接器和减
震机构。

其中，缓冲器是整个装置中最重要的部分，它通常由橡胶或
弹簧制成，并且具有良好的弹性和耐磨性。

连接器则负责将两个车厢
连接起来，通常采用球头或卡环等结构。

减震机构则可以根据需要进
行调节，以适应不同的运行条件和乘客需求。

三、应用范围
城市轨道车辆车钩缓冲装置广泛应用于地铁、轻轨、有轨电车等城市
轨道交通系统中。

在高速运行和急刹车等情况下，它可以有效减少车辆之间的碰撞力和震动，从而保证乘客的安全和舒适度。

此外，在设计过程中还要考虑到装置的可靠性、耐久性和维护成本等因素，以确保其长期稳定运行。

总之，城市轨道车辆车钩缓冲装置是一种非常重要的装置，它对于保障城市轨道交通系统的安全和舒适性有着至关重要的作用。

未来随着城市轨道交通系统的不断发展和完善，相信这种装置也会不断地得到改进和优化，为人们出行带来更好的体验。

车钩缓冲装置PPT课件

车钩缓冲装置PPT课件
要使两钩分解，须由司机操纵解钩阀，压缩空气由总风管进入前 车（或后车）的解钩风缸，活塞杆向前推并带动解钩杆，使钩舌逆时 针转动至开锁位置，此时两钩即可解开。如采用手动解钩，只要用人 力推动解钩杆，也能使钩舌旋转至开锁位置实现两钩的分解。
• 沙库式车钩
作用原理（参照上图）
待挂状态：这时钩头中的钩锁杆轴线平行于车钩的轴线，钩锁杆的连接销中心与钩舌中 心销连接线垂直于车钩的轴线。弹簧处于松弛状态，该位置为车钩连挂准备位。
受压工况：车钩→前从板→缓冲器→后从板 →后从板座→牵引梁，如图6-1-3（c）所示。
• 分类
按照车辆牵引连接装置的连接方法不同，可分为自动车钩 和非自动车钩两种。
自动车钩又可分为非刚性车钩和刚性车钩（密接式车钩）。
非刚性车钩允许两个相连接的车钩在铅垂面内有相对位移， 刚性车不允许两相连接车钩在铅垂面有相对位移，但在水 平面内允许有少许转角。
• 分类
柴田式车钩
密接式 车钩
沙库式车钩
BSI-COMPACT车钩
• 柴田式车钩
作用原理（参照上图）
两钩连挂时，凸锥插入对方相应的凹锥孔中。这时，凸锥的内侧 面在前进中压迫对方的钩舌转动，使解钩风缸的弹簧受压，钩舌沿逆 时针方向旋转40°。当两钩连接面相接触后，凸锥的内侧面不再压迫 对方的钩舌，此时由于弹簧的作用，钩舌顺时针旋转恢复到原来的状 态，即处于闭锁位置。
车钩缓冲装置一般组成一个整体安装于车底架两端的牵引 梁内，其前、后从板及缓冲器卡装在牵引梁的前、后从板 座之间，下部靠钩尾框托板及钩体托梁（货车）或复原装 置（客车）托住。各部件的相对位置可见6-1-3（a）图所 示。
列车中相互连挂的车钩水平中心线高度差不得超过75mm。
受拉工况：车钩→钩尾框→后从板→缓冲器 →前从板→前从板座→牵引梁，如图6-1-3 （b）所示。

城轨交通车辆连接装置—车钩缓冲装置概述

城轨交通车辆连接装置—车钩缓冲装置概述

二、其他轨道交通运载工具的车钩缓冲装置
除城轨交通外，其他轨道交通运载工具主要有铁路客、 货车和一些企业的自备轨道交通车辆，这些轨道交通运输 工具也都是成列运行的，车钩缓冲装置必不可少。由于用 途不同，这些车所使用的车钩缓冲器也有很大的区别。如 图4-3所示是我国铁道车辆上使用的非刚性车钩和刚性车 钩，铁道车辆的客、货车普遍使用非刚性车钩，而高速动 车组列车则普遍使用刚性车钩，图4-4所示为高速动车组列 车的密接式车钩缓冲装置。
城轨交通车辆连接装置包括车钩、缓冲器装置和贯通道装置。通过 车钩装置实现列车队中车辆之间的相互连接,传递车辆之间的纵向力、 牵引力、制动力；通过缓冲器缓和车辆之间纵向冲击力；通过贯通道实 现客室之间的无源自隙连接。项目四城轨交通车辆连接装置
（1）掌握车钩的作用、分类和结构形式。 （2）掌握自动车钩、半自动车钩和半永久牵引杆的结构与特点。 （3）掌握不同缓冲装置的结构及原理。
如
图
4-3
图4-3铁道车辆的 非刚性车钩和刚性车 钩实物图
如
图
4-4
图4-4动车组列车 的密接式车钩缓冲装 置
任务一
车钩缓冲装置概 述
城轨交通车辆的连接装置主要包括车钩缓冲装置和贯通道装置。 图4=1是城轨交通车辆的车钩缓冲装置。车钩缓冲装置是城轨交通车辆最基 本的部件，用来连接列车中的各车辆，使彼此之间保持一定的距离，并且传递、 缓和列车在运行中或在调车作业时所产生的纵向力或冲击力，同时采用高性能缓 冲器，缓和列车在较高速度下意外碰撞时的巨大冲击能量，同时连接车辆间的电 路和气路。 贯通道的认知图4-2所示为城轨交通车辆的贯通道装置，贯通道装置位于城轨 交通车辆两车厢的连接处，可适应车厢之间所有可能产生的相对位移，并且应该 具有良好的防雨、防风、防尘、隔声、隔热等功能，能使乘客安全、方便地穿行 于车厢之间，保护乘客不受外力伤害。另外为使车厢内部美观，贯通道也要进行 必要的装饰，使之与车厢内环境保持一致，给乘客一个舒适而温馨的乘车环境。

车钩缓冲装置

车钩缓冲装置

车钩三态
三态作用原理 为了实现车钩连挂或摘钩， 使车辆连接或分离，车钩具有 闭锁、和全开三态作用位置。 闭锁位置 车辆连挂后，两个车钩必须处 于闭锁位置才能传递牵引力。 此时锁铁处于最低位置，锁铁 后坐锁面坐落在钩舌推铁锁座 上，钩舌尾部受锁铁阻挡，而 锁铁的另一侧受钩腔内壁阻。
.
开锁位置 两连挂着的车辆欲分开时，必须有一个车钩处于开锁位置。提起车钩 提杆，下锁销转轴转动带动锁铁上升到一定的高度，放下车钩提杆， 锁铁开锁坐锁面停留在钩舌推铁锁座上。此时钩舌不能自动打开，如 果钩舌受到牵引力就能绕钩舌销转动。车钩处于开锁位置。
.
• • • • • • • •
CRH3型动车装配三种车钩，分别为； 自动车钩:每节车头（EC01/ECO8）的前舱均有一个左右前车罩和一个 左右自动车钩。 半永久车钩：每辆头车的前端和每辆中间车辆的车端配有半永久性车钩， 其作用为吸收超出规定的分离力（如出现严重冲击和碰撞）时耗散能量，以 保安全。 过度车钩：放一个备 用紧急救援车钩，用以其他机车牵引/拖拽CRH3车组。
车钩缓冲装置

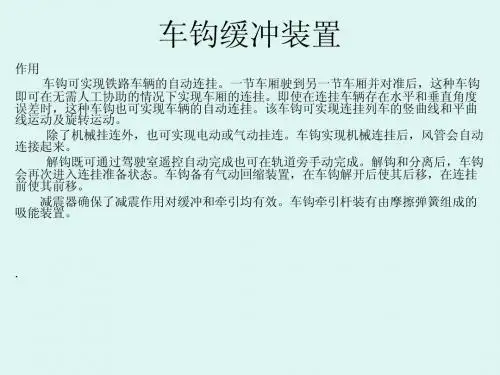

作用 车钩可实现铁路车辆的自动连挂。一节车厢驶到另一节车厢并对准后，这种车钩 即可在无需人工协助的情况下实现车厢的连挂。即使在连挂车辆存在水平和垂直角度 误差时，这种车钩也可实现车辆的自动连挂。该车钩可实现连挂列车的竖曲线和平曲 线运动及旋转运动。 除了机械挂连外，也可实现电动或气动挂连。车钩实现机械连挂后，风管会自动 连接起来。 解钩既可通过驾驶室遥控自动完成也可在轨道旁手动完成。解钩和分离后，车钩 会再次进入连挂准备状态。车钩备有气动回缩装置，在车钩解开后使其后移，在连挂 前使其前移。 减震器确保了减震作用对缓冲和牵引均有效。车钩牵引杆装有由摩擦弹簧组成的 吸能装置。

密接式车钩缓冲装置介绍

密接式车钩缓冲装置介绍

密接式车钩缓冲装置介绍密接式车钩缓冲装置是一种用于汽车拖曳装置的装置，用于连接和缓冲车辆之间的运动。

它可以有效减轻车辆在拖曳过程中的冲击和振动，提高车辆的稳定性和安全性。

本文将详细介绍密接式车钩缓冲装置的工作原理、组成部分和应用场景。

密接式车钩缓冲装置主要由车钩、缓冲装置和接口块组成。

车钩是连接两辆车辆的关键部分，它需要具有足够的强度和刚度，以承受拖曳过程中产生的力和扭矩。

缓冲装置是将车钩与车辆连接起来的部分，它可以减轻车辆间的冲击和振动。

接口块是用于连接车辆和缓冲装置的零件，它需要具有良好的密封性和连接性能。

密接式车钩缓冲装置的工作原理是通过缓冲装置来吸收和分散拖曳过程中的冲击和振动。

当两辆车辆之间存在冲击时，缓冲装置会先吸收冲击力，再通过弹性变形将冲击力分散到整个装置上。

这样可以减轻车辆本身的振动，提高车辆的稳定性和乘坐舒适性。

密接式车钩缓冲装置可以广泛应用于各种拖曳场景，如拖车、拖船和拖动重型物体等。

在汽车保险杠拖车中，密接式车钩缓冲装置可以减少车辆在急刹车或急转弯时产生的冲击力，提高整个拖车系统的安全性。

在拖船场景中，密接式车钩缓冲装置可以减轻船舶和拖船之间的冲击和振动，降低船舶和拖船的损坏风险。

在拖动重型物体场景中，密接式车钩缓冲装置可以减轻装载物体对车辆的冲击力，提高整个拖动过程的稳定性和安全性。

密接式车钩缓冲装置的优点是具有较高的安全性和稳定性。

它可以有效减轻冲击和振动对车辆和装载物体的影响，保护车辆和装载物体的安全。

此外，密接式车钩缓冲装置具有较好的适应性和可靠性，可以适用于各种不同的拖曳场景。

它还具有较高的精度和稳定性，可以提高拖曳过程的准确性和效率。

综上所述，密接式车钩缓冲装置是一种用于汽车拖曳装置的装置，通过缓冲装置来减轻车辆在拖曳过程中的冲击和振动，提高车辆的稳定性和安全性。

它具有较高的安全性、适应性和精度，可以广泛应用于各种拖曳场景。

在未来，随着汽车技术的不断创新和发展，密接式车钩缓冲装置有望得到更广泛的应用和进一步的改进。

铁道机车车辆教学课件PPT车钩缓冲装置

铁道机车车辆教学课件PPT车钩缓冲装置

总结词
自动车钩缓冲装置是一种具有自动连 接功能的列车车钩装置。
详细描述
自动车钩缓冲装置能够在车辆运行过 程中自动完成车钩的连接和分离，减 少了人工操作的复杂性和危险性。它 通常用于货运列车和某些特殊用途的 列车。
半自动车钩缓冲装置
总结词
半自动车钩缓冲装置是一种介于手动 和自动之间的列车车钩装置。
详细描述
节能设计
优化车钩缓冲装置的结构和性能，降低能耗，提高能源利用效率。
THANKS
谢谢
在铁路货车中的应用
铁路货车通常需要长距离运输， 车钩缓冲装置在货车编组、解 编以及运输过程中起到关键作 用。
铁路货车车钩缓冲装置需要承 受较大的冲击和振动，因此需 要具备较高的强度和稳定性。
铁路货车车钩缓冲装置还需要 具备较好的防松和防脱功能， 以确保货车的安全运输。
在高速列车中的应用
高速列车在高速行驶过程中，车 钩缓冲装置需要承受较大的空气 阻力和振动，因此需要具备较高
车钩缓冲装置的类型
密接式车钩缓冲装置
总结词
密接式车钩缓冲装置是一种先进的列车连接装置，具有高安全性和高可靠性。
详细描述
密接式车钩缓冲装置采用先进的机械和电气设计，实现了车钩之间的紧密连接， 消除了车辆之间的纵向和横向振动，提高了列车运行的安全性和平稳性。它通常 用于高速列车和城市轨道交通车辆。
自动车钩缓冲装置
工作原理与特性
工作原理
车钩缓冲装置通过车钩的连接，传递车辆之间的牵引力和制 动力，同时利用缓冲器的弹性元件吸收和缓和冲击力，降低 对车辆和列车的破坏。
特性
具有较高的强度和耐久性，能够承受高速、重载列车的牵引 力和冲击力；具有良好的减震和缓冲性能，能够保证列车运 行的平稳性和乘客的舒适度。

车钩缓冲装置—客车车钩(车辆构造检修课件)

车钩缓冲装置—客车车钩(车辆构造检修课件)
的钩嘴，同时连挂杆克服拉伸弹簧的作用力缩入自身钩头锥体内 。车钩缩回至待挂位，再次准备连挂。
▪ 德国BSI-COMPACT
▪ 当两钩连挂时，两 钩的锁栓侧面相互 挤压，压缩各自的 定位弹簧，直至两 锁栓的鼻子彼此咬 合，弹簧回复原位 ，达到两钩连挂闭 锁。
待挂位置
锁闭位置
▪ 欲将两连挂的车钩分解 ，操纵电磁阀，使解钩 风缸充气，风缸活塞顶 起解钩杠杆，将一个钩 的锁栓回拉到与另一个 钩的锁栓能够脱开为止 ，或者也可同时操纵两 个钩的解钩风缸，使两 钩的锁栓同时动作，彼 此脱开。也可用人工扳 动解钩杠杆，使两钩分 解。
15号车钩全开位置 1—钩头； 9—钩舌；10—钩舌销； 11—钩舌推铁；
12—钩锁铁； 13—下锁销。 a—钩锁顶动钩舌推铁 b—钩舌推铁踢动钩舌尾
15号车钩缓冲装置 1—车钩 2—缓冲器 3—复原装置 4—解钩装置 5—钩尾框及从板。
密接式车钩
▪ 对于高速列车、城市地铁和轻轨车辆的车钩缓冲装置常采用机 械气路、电路均能同时实现自动连接的密接式车钩。这种车钩属 刚性自动车钩，它要求在两钩连接后，其间没有上下和左右的移 动，而且纵向间隙也限制在很小的范围之内(约1～2mm)。
•下锁销及下锁销杆
下锁销上、下防脱（跳）台及作用 1—上防脱（跳）止端；2—十字销；3—下防脱（跳）止端； 4—下锁销杆销孔；5—上防脱（跳）位置；6—下防脱（跳）位置
三、车钩的三态作用
▪ （1）闭锁位置：车辆连挂后，两个车钩均须处于闭 锁位置时才能传递牵引力。
15号车钩闭锁位置 1—钩头；9—钩舌；10—钩舌销；11—钩舌推铁；12—钩锁铁；
解锁位置
密接式车钩
▪ 25T客车为满足运行需要采用了密接式车钩。其可以使 车辆连挂时车钩紧密连接，最大限度地减小纵向间隙， 使列车的纵向冲动水平下降，提高列车舒适性和安全性 。
