2012《成才之路》高一物理必修1第1、2章综合能力检测A(Word有答案

第二章综合能力测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(原创题)如图所示，屋檐上水滴下落的过程可以近似地看做是自由落体运动。

假定水滴从5m高的屋檐上无初速滴落，水滴下落到地面时的速度大约是(取g＝10m/s2)()A．6m/s B．8m/s C．10m/s D．12m/s2．(成都外国语学校11～12学年高一上学期期中)如图所示是描述一个小球从水平桌面正上方的一点无初速度自由下落，与桌面经多次碰撞后，最终静止在桌面上的运动过程，则图线反映的是下列哪个物理量随时间的变化过程()A．位移B．路程C．速度D．速度的变化率3．(河大附中11～12学年高一上学期检测)关于物体的下列运动中，可能发生的是()A．速度变化很大，而加速度变化很小B．速度不为零且不变，加速度不为零也不变C．加速度逐渐减小，而速度逐渐增大D．速度为零时，加速度却很大4．在t＝0的时刻，从地面附近的空中某点释放一小球，它自由下落，落地后反弹，且每次反弹都能到达最初的出发点，取竖直向上为正方向。

设小球与地面的碰撞时间和小球在空中所受空气阻力都忽略不计，则小球的速度v随时间t变化的关系可表示为图中的哪个()5．(江西高安二中高一上学期期中)滑雪者以某一初速度冲上斜面做匀减速直线运动(如图)，到达斜面顶端时的速度为零。

已知滑雪者通过斜面中点时的速度为v，则滑块在前一半路程中的平均速度大小为()A.2＋12v B ．(2＋1)v C.2v D.12v 6.科技馆中有一个展品，如图所示，在较暗处有一个不断均匀滴水的龙头，在一种特殊的灯光照射下，可观察到一个个下落的水滴，缓缓调节水滴下落的时间间隔到适当的情况，可看到一种奇特的现象，水滴似乎不再往下落，而是固定在图中A 、B 、C 、D 四个位置不动一般，要出现这种现象，照明光源应该满足(g 取10m/s 2)( )A ．普通光源即可B ．间歇发光，间隙时间为1.4sC ．间歇发光，间隙时间为0.14sD ．间歇发光，间隙时间为0.2s7．(黑龙江大庆实验中学高一上学期期中)某人用手表估测火车的加速度，先观测3分钟，发现火车前进540m ；隔3分钟后又观察1分钟，发现火车前进360m ，若火车在这7分钟内做匀加速直线运动，则火车的加速度为( )A ．0.03m/s 2B ．0.01m/s 2C ．0.5m/s 2D ．0.6m/s 28．利用速度传感器与计算机结合，可以自动作出物体运动的图象，某同学在一次实验中得到的运动小车的v －t 图象如图所示，由此可以知道( )A．小车先做加速运动，后做减速运动B．小车运动的最大速度约为0.8m/sC．小车的最大位移是0.8mD．小车做曲线运动9．为了测定某辆轿车在平直公路上运动时的加速度(轿车起动时的运动可以近似看做匀加速运动)，某人拍摄了一张在同一底片上多次曝光的照片(如下图)，如果拍摄时每隔2s曝光一次，轿车车身总长为4.5m，那么这辆车的加速度约为()A．1m/s2B．2m/s2C．3m/s2D．4m/s210．一杂技演员，用一只手抛球、接球，他每隔0.40s抛出一球，接到球便立即把球抛出。

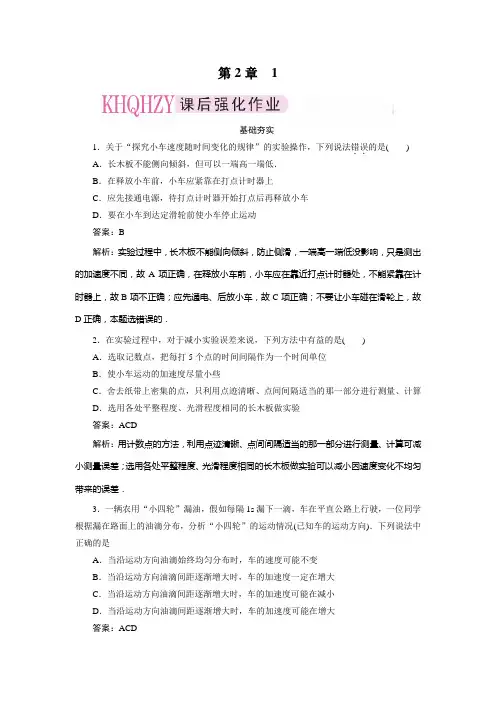

第2章 1基础夯实1．关于“探究小车速度随时间变化的规律”的实验操作，下列说法错误．．的是( ) A ．长木板不能侧向倾斜，但可以一端高一端低．B ．在释放小车前，小车应紧靠在打点计时器上C ．应先接通电源，待打点计时器开始打点后再释放小车D ．要在小车到达定滑轮前使小车停止运动答案：B解析：实验过程中，长木板不能侧向倾斜，防止侧滑，一端高一端低没影响，只是测出的加速度不同，故A 项正确，在释放小车前，小车应在靠近打点计时器处，不能紧靠在计时器上，故B 项不正确；应先通电、后放小车，故C 项正确；不要让小车碰在滑轮上，故D 正确，本题选错误的．2．在实验过程中，对于减小实验误差来说，下列方法中有益的是( )A ．选取记数点，把每打5个点的时间间隔作为一个时间单位B ．使小车运动的加速度尽量小些C ．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的那一部分进行测量、计算D ．选用各处平整程度、光滑程度相同的长木板做实验答案：ACD解析：用计数点的方法，利用点迹清晰、点间间隔适当的那一部分进行测量、计算可减小测量误差；选用各处平整程度、光滑程度相同的长木板做实验可以减小因速度变化不均匀带来的误差．3．一辆农用“小四轮”漏油，假如每隔1s 漏下一滴，车在平直公路上行驶，一位同学根据漏在路面上的油滴分布，分析“小四轮”的运动情况(已知车的运动方向)．下列说法中正确的是A ．当沿运动方向油滴始终均匀分布时，车的速度可能不变B ．当沿运动方向油滴间距逐渐增大时，车的加速度一定在增大C ．当沿运动方向油滴间距逐渐增大时，车的加速度可能在减小D ．当沿运动方向油滴间距逐渐增大时，车的加速度可能在增大答案：ACD解析：油滴始终均匀分布时，由v ＝Δx Δt可知车的速度可能不变；当沿运动方向油滴间距逐渐增大时，说明车的速度在增加，但加速度的增减情况不确定．4．如图(甲)、(乙)两个图象为甲、乙两位同学从实验中得到数据后画出的小车运动的v －t图象．同学们看了两人的实验报告后，有四个看法：①甲的实验误差比乙的实验误差小②甲的实验误差比乙的实验误差大③甲在实验中处理纸带时没有舍掉开头一些密集的点迹④乙在实验中处理纸带时没有舍掉开头一些密集的点迹上述说法中，正确的说法是()A．①③B．②④C．②③D．①④答案：C5．在“探究小车速度随时间变化的规律”的实验中，打点计时器使用的交流电的频率为50Hz，记录小车做匀变速运动的纸带如下图所示，在纸带上选择点迹清晰的点并标注为0～5的六个计数点，相邻的两个计数点之间还有四个点没有画出．纸带旁并排放着带有最小刻度为毫米的刻度尺，零点跟“0”计数点对齐．由图可以读出1,3,5三个计数点跟“0”点的距离d1，d3，d5，请将测量值填入下表中．4”的瞬时速度为________m/s；小车的加速度是________m/s2.答案：0.21；0.33；0.60解析：根据刻度尺的读数方法知，d1＝1.20cm，d3＝5.40cm，d5＝12.00cm.则：v2＝(d3－d1)/(2T)＝0.21m/s，v4＝(d5－d3)/(2T)＝0.33m/s，a＝(v4－v2)/(2T)＝0.60m/s2.6．(广东揭阳一中09－10学年高一上学期期中)一小球在桌面上从静止开始做匀加速运动，现用高速摄影机在同一底片上多次曝光，记录下小球每次曝光的位置，并将小球的位置编号．如图所示，1位置恰为小球刚开始运动的瞬间，摄影机连续两次曝光的时间间隔均为1s，则小球在4位置时的瞬时速度约为________m/s，小球从1位置到6位置的运动过程中的平均速度为________m/s，在该过程中的加速度大约为________m/s2.答案：0.090.0750.030能力提升1．在探究小车速度随时间变化的规律的实验中，算出小车经过各计数点的瞬时速度如下A．根据任意两计数点的速度用公式a＝Δv/Δt算出加速度B．根据实验数据画出v－t图象，量出其倾角，由公式a＝tanα求出加速度C．根据实验数据画出v－t图象，由图线上相距较远的两点所对应的速度、时间用公式a＝Δv/Δt算出加速度D．依次算出通过连续两计数点间的加速度，算出平均值作为小车的加速度答案：C解析：方法A偶然误差较大．方法D实际上也仅由始末两个速度决定，偶然误差也比较大．只有利用实验数据画出对应的v－t图象，才可充分利用各次测量数据，减少偶然误差．由于在物理图象中，两坐标轴的分度大小往往是不相等的，根据同一组数据，可以画出倾角不同的许多图象，方法B是错误的．正确的方法是根据图象找出不同时刻所对应的速度值，然后利用公式a＝Δv/Δt算出加速度，即方法C.2．在实验中，利用纸带上的数据和第一章的方法得出各计数点的瞬时速度后，以速度v为纵轴，以时间t为横轴建立直角坐标系．某次实验中某同学描出的点如图所示．在直角坐标系上一共描出了10个点．下列思考有道理的是()①这10个点无论如何也不在一条直线上，因此小车运动的v －t 图象不可能为一条直线，而应为一条光滑的曲线②这10个点中有8个点虽然不在一条直线上，但它们紧挨在一条直线附近，只有F 和B 两点离这条直线太远③在8个点当中只有4个点能画在一条直线上(A 、D 、G 、I )，有六个点不在该直线上，这条直线肯定不能表示小车运动的规律④与直线偏差较小的点(C 、E 、H 、J )可能是实验误差造成的，而与直线偏离较大的点(B 、F )则可能是实验中出现错误造成的A ．①③B ．②④C ．①②D ．③④答案：B解析：考虑有误差，才不可能在一直线上，若理想化，这些点将都在一直线上，①③错误，②④正确．3．(浙江嘉兴一中08－09学年高一上学期期中)在《探究小车速度随时间变化的规律》实验中，用打点计时器打出的一条纸带．A 、B 、C 、D 、E 为我们在纸带上所选的记数点．相邻计数点间的时间间隔为0.1s ，各点间的距离如下图所示，则在打D 点时，小车的速度为________m/s.并可求得小车的加速度大小为______m/s 2.若当交流电的实际频率小于50Hz 时，仍按50Hz 计算，则测量的加速度值比真实的加速度值________(填“偏大”“偏小”“不变”)．答案：0.34 0.40 偏大解析：T ＝0.1sv D ＝x CE 2T 0.0682×0.1m/s ＝0.34m/s v B ＝x AC 2T ＝0.26m/s a ＝v D －v B 2T＝0.4m/s 24．除用打点计时器探究物体速度随时间变化的规律外，人们还可以用其他方法来进行实验，记录物体运动的时间和位移，“频闪照相法”就是其中最常用的一种．频闪照相法是一种常用照相技术，每间隔一定时间曝光一次，从而形成间隔相等时间的影像方法．在频闪照相中会用到频闪灯，它每隔相等时间闪光一次，例如每隔0.1s 闪光一次，即每秒闪光10次．当物体运动时，利用频闪灯照明，照相机可以拍摄出该物体每隔相等时间所达的位置．通过这种方法拍摄的照片称为频闪照片．如图所示是利用每秒闪光10次拍摄的小球沿斜面滚下的频闪照片．与打点计时器记录的信息相比，频闪灯的闪光频率相当于打点计时器交变电源的频率，而相同时间间隔出现的影像则相当于打点计时器打出的点子．因此，运动物体的频闪照片既记录了物体运动的时间信息，又记录了物体运动的位移信息．至于根据时间和位移信息求速度和加速度的方法，两者都是一样的．下图是采用每秒闪光10次拍摄的小球在斜面上运动的频闪照片示意图，图中每两个相邻的小球的影像间隔的时间就是0.1s ，这样便记录了小球运动的时间，而小球运动的位移则可以用刻度尺测出．试根据图中信息作出小球的v －t 图象．解析：用时间间隔为0.1s ，测出各计数点间的距离：计数点0,2之间的距离Δx 02＝16cm ＝0.16m计数点1,3之间的距离Δx 13＝(30－7)cm ＝0.23m计数点2,4之间的距离Δx 24＝(48－16)cm ＝0.32m计数点3,5之间的距离Δx 35＝(73－30)cm ＝0.43m根据v ＝Δx Δt求出各计数点的速度． 计数点1的速度v 1＝Δx 022t ＝0.162×0.1m/s ＝0.8m/s 计数点2的速度v 2＝Δx 132t ＝0.232×0.1m/s ＝1.15m/s 计数点3的速度v3＝Δx242t＝0.322×0.1m/s＝1.6m/s计数点4的速度v4＝Δx352t＝0.432×0.1m/s＝2.15m/s根据所求数据作出的v－t图象如图所示．。

第一章、第二章综合能力测试B本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题 共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．生活中应树立安全用电的意识，掌握安全用电的基本技能．晚上小明开灯看书，开关接通后灯不亮，发现灯泡完好无损，用测电笔分别检测灯头上的两个接线柱，测电笔均显示有电(如下图)．这一线路故障的原因是 ( )A ．火线断路B ．开关断路C ．零线断路D ．零线短路答案：C解析：在单相供电范围内发生零线断路，故障范围内的电灯不亮．其他电器不能使用，这时用氖灯验电笔验电，火线、零线都亮；用数字验电笔验电，火线和零线都显示相电压则可判定该单相供电范围内零线断路．2．(2009·海门模拟)如图所示是测定液面高度h 的电容式传感器示意图，E 为电源，G 为灵敏电流计，A 为固定的导体芯，B 为导体芯外面的一层绝缘物质，C 为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如果在导电液体的深度h 发生变化时观察到指针向左偏转，则 ( )A ．导体芯A 所带电量在增加，液体的深度h 在增大B ．导体芯A 所带电量在减小，液体的深度h 在增大C ．导体芯A 所带电量在增加，液体的深度h 在减小D ．导体芯A 所带电量在减小，液体的深度h 在减小答案：D解析：电流计指针向左偏转，说明流过电流计G 的电流由左→右，则导体芯A 所带电量在减小，由Q ＝CU 可知，芯A 与液体形成的电容器的电容减小，则液体的深度h 在减小，故D 正确．3．一太阳能电池板，测得它的开路电压为800mV ，短路电流为40mA ，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是 ( )A ．0.10VB ．0.20VC ．0.30VD ．0.40V答案：D解析：电源没有接入外电路时，路端电压值等于电动势，所以电动势E ＝800mV由闭合电路欧姆定律得短路电流I 短＝E r所以电源内阻r ＝E I 短＝800×10－340×10－3Ω＝20Ω该电源与20Ω的电阻连成闭合电路时，电路中电流I ＝E R ＋r ＝80020＋20mA ＝20mA 所以路端电压U ＝IR ＝400mV ＝0.4V ，D 正确．4．(2009·合肥模拟)在光滑绝缘的水平地面上放置四个相同的金属小球，小球A 、B 、C 位于等边三角形的三个顶点上，小球D 位于三角形的中心，如图所示．现让小球A 、B 、C 带等量的正电荷Q ，让小球D 带负电荷q ，使四个小球均处于静止状态，则Q 与q 的比值为 ( )A.13B.33C ．3 D. 3答案：D解析：由库仑定律和力的平衡知识可得： kQQ l 2·cos30°×2＝kQq ⎝⎛⎭⎫l 32，解得：Q q ＝3，故D 正确． 5．如图所示，在y 轴上关于O 点对称的A 、B 两点有等量同种点电荷＋Q ，在x 轴上C 点有点电荷－Q ，且CO ＝OD ，∠ADO ＝60°.下列判断正确的是 ( )A ．O 点电场强度为零B ．D 点电场强度为零C ．若将点电荷＋q 从O 移向C ，电势能增大D ．若将点电荷－q 从O 移向C ，电势能增大答案：BD解析：A 、B 两个＋Q 在O 点的场强矢量和为0，所以O 点的场强等于C 点在O 点产生的场强(不为零)，A 选项错误；A 、B 、C 三点电荷在D 点产生的场强如图所示，大小相等，设E A ＝E B ＝E C ＝E ，E A 、E B 的矢量和沿x 轴正方向，大小也等于E ，E C 方向沿x 轴负方向，故三个场强的矢量和为0，B 选项正确；在x <0的区间，合场强方向沿x 轴负方向，所以将正电荷从O 移向C ，电场力做正功，电势能减小，将负电荷从O 移向C ，电场力做负功，电势能增加，C 选项错误， D 选项正确．本题正确选项BD.6．如下图所示的4个电路中，灯泡L 1、L 2额定电压都是110V ，额定功率P 1＝60W ，P 2＝40W.将它们接到220V 的电路中，通过调节滑动变阻器，能使两个灯泡都正常发光的是( )答案：BD7．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是 ( )A ．从t 1到t 2时间内，小车做匀速直线运动B ．从t 1到t 2时间内，小车做匀加速直线运动C ．从t 2到t 3时间内，小车做匀速直线运动D ．从t 2到t 3时间内，小车做匀加速直线运动答案：D解析：在0～t 1内，I 恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动，在t 1～t 2内，I 变大，阻值变小，压力变大，小车做变加速运动，A 、B 均错．在t 2～t 3内，I 不变，压力恒定，小车做匀加速直线运动，C 错，D 对．8．(2009·福建外国语学校模拟)如图所示，两块较大的金属板A 、B 相距为d ，平行放置并与一电源相连，S 闭合后，两板间恰好有一质量为m ，带电量为q 的油滴处于静止状态，以下说法正确的是 ( )A ．若将S 断开，则油滴将做自由落体运动，G 表中无电流B ．若将A 向左平移一小段位移，则油滴仍然静止，G 表中有b →a 的电流C ．若将A 向上平移一小段位移，则油滴向下加速运动，G 表中有b →a 的电流D ．若将A 向下平移一小段位移，则油滴向上加速运动，G 表中有b →a 的电流答案：BC解析：将S 断开，电容器电量不变，板间场强不变，故油滴仍处于静止状态，A 错误；若S 闭合，将A 板左移，由E ＝U d可知，E 不变，油滴仍静止，但因C 变小，电容器极板电量变小，因此有由b →a 的电流，B 正确；将A 板上移，由E ＝U d可知，E 变小，油滴应向下加速运动，因C 变小，电容器要放电，因此有由b →a 的电流流过G ，C 正确；当A 板下移时，板间电场强度增大，油滴受的电场力增加，油滴向上加速运动，但因C 增大，电容器要充电，因此有由a →b 的电流流过G ，故D 错误．9．(2009·镇江模拟)如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05Ω.电流表和电压表均为理想电表，只接通S 1时，电流表示数为10A.电压表示数为12V ，再接通S 2，启动电动机工作时，电流表示数变为8A ，则此时通过启动电动机的电流是 ( )A ．2AB ．8AC ．50AD ．58A答案：C解析：只接通S 1时，由闭合电路欧姆定律得：E ＝U ＋Ir ＝12V ＋10×0.05V ＝12.5V ，R灯＝U I ＝1210Ω＝1.2Ω，再接通S 2后，流过电动机的电流为：I 电动机＝E －I ′R 灯r －I ′＝12.5－8×1.20.05A －8A ＝50A ，故选项C 正确．10．如下图所示，图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R 1＝20kΩ，R 2＝10kΩ，R 3＝40kΩ，R t 为热敏电阻，它的电阻随温度变化的图线如图乙所示，当a 、b 端电压U ab ＜0时，电压鉴别器会令开关S 接通，恒温箱内的电热丝发热，使箱内温度提高；当U ab ＞0时，电压鉴别器使S 断开，停止加热．则恒温箱内的温度大约恒定在 ( )A ．10℃B ．35℃C ．50℃D ．60℃答案：B解析：当R 3·R 2＝R t ·R 1，即R t ＝20kΩ时U ab ＝0，此时t ＝35℃第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共22分．把答案直接填在横线上)11．(4分)某研究性学习小组设计了以下方法来测量物体的带电量．如图所示的小球是一个外表面镀有金属膜的空心塑料球，用绝缘丝线悬挂于O 点，O 点固定一个可测量丝线偏离竖直方向角度α的量角器，M 、N 是两块相同的、正对着竖直平行放置的金属板(加上电压后其内部电场可看作匀强电场)．另外还要用到的器材有天平、刻度尺、电压表、直流电流表、开关、滑动变阻器及导线若干．该小组的实验步骤如下，请你帮助该小组完成(1)用天平测出小球的质量m ，按上图所示进行器材的安装，并用刻度尺测出M 、N 板之间的距离d ，使小球带上一定的电量．(2)连接电路(请在图中的虚线框中画出实验所用的电路图，电源、开关已经画出)．(3)闭合开关，调节滑动变阻器滑片的位置，读出多组相应的电压表的示数和丝线的偏转角度θ.(4)以电压U 为纵坐标，以________为横坐标作出过原点的直线，求出直线的斜率k .(5)小球的带电量q ＝________.(用m 、d 、k 等物理量表示)答案：(2)如图(a) (4)tan θ (5)mgd k解析：带电小球的受力如图(b)，根据平衡条件有tan θ＝F mg ，又有F ＝qE ＝q U d，联立解得，U ＝mgd qtan θ＝k tan θ，所以应以tan θ为横坐标． 12．(5分)根据要求填空：(1)图甲为多用电表的示意图，其中S 、K 、T 为三个可调节的部件，现用此电表测量一阻值约为20Ω～30Ω的定值电阻，测量的某些操作步骤如下：①调节可调部件________，使电表指针停在________位置；②调节可调部件K ，使它的尖端指向________位置；③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________位置．(2)在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示，该电阻的阻值为________Ω.答案：(1)①S A 、V 的零位 ②×1Ω挡 ③T 右端欧姆挡零位 (2)2.0×104解析：本题主要考查了多用电表的结构，用欧姆挡测电阻的方法．(1)如图甲，①S 为机械调零旋钮，调节指针指示左边A 、V 的零位．②由题设条件知待测电阻约为20Ω～30Ω，选用×1Ω挡，指针可在中间13刻度线． ③测量电阻以前，红、黑表笔插入“＋”、“－”插孔后，笔尖接触(短接)调节欧姆调零刻钮T ，使指针指在右端欧姆挡刻度线的零位．(2)测另一未知电阻时，由图乙看出选挡旋钮K 在欧姆挡×k 位置，指针示数为20整，可知该电阻值为20.0×1k ＝2.0×104Ω.13．(6分)(2009·东莞高二检测)在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l .用螺旋测微器测出金属丝的直径d ，用电流表和电压表测出金属丝的电阻R x .(1)请写出测金属丝电阻率的表达式：ρ＝________(用上述测量量的字母表示)．(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l ＝________cm ，金属丝直径的测量值为d ＝________mm.(3)如图，要用伏安法测量R x 的电阻，已知电压表内阻约几kΩ，电流表内阻约1Ω，若用图甲电路，R x 的测量值比真实值________(填“偏大”或“偏小”)，若R x 的阻值约为10Ω，应采用________(填“甲”或“乙”)图的电路，误差会较小．答案：(1)πd 2R x 4l(2)36.50(36.48～36.52) 0.797(0.796～0.799)(3)偏小 甲解析：(1)由R x ＝ρl S 与S ＝14πd 2得ρ＝πd 2R x 4l. (2)由刻度尺读得，l ＝36.50cm(36.48～36.52都正确)，螺旋测微器读得d ＝0.797mm(0.796～0.799都正确)．(3)图甲电路中电流表的读数是流过R x 与电压表的电流之和，即测得的电流值偏大，由欧姆定律R ＝U I知，测得的电阻偏小，由于R x ＝10Ω，远小于电压表内阻，故应用电流表外接法，因此用甲图．14．(7分)(2009·淮安模拟)某课题小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈等元件．现从这些材料中选取两个待测元件，一是电阻R 0(约为2kΩ)，二是手机中常用的锂电池(电动势E 标称值为3.7V ，允许最大放电电流为100mA)，在操作台上还准备了如下实验器材：A ．电压表V(量程4V ，电阻R V 约为4.0kΩ)B ．电流表A 1(量程100mA ，电阻R A1约5Ω)C ．电流表A 2(量程2mA ，电阻R A2约50Ω)D ．滑动变阻器R 1(0～40Ω，额定电流1A)E ．电阻箱R 2(0～999.9Ω)F ．开关一只、导线若干(1)为了测定电阻R 0的阻值，小组的一位成员设计了如图所示的电路图，所选取的相应器材(电源用待测的锂电池)均标在图上，其设计或器材选取中有不妥之处，你认为应如何调整？________________________________________________________________________________________________________________________________________________(2)在实际操作过程中，发现滑动变阻器R 1，电流表A 1已损坏，请用余下的器材测量锂电池的电动势E 和内电阻r .②为了便于分析，一般采用线性图象处理实验数据，请写出与线性图象对应的相关物理量间的函数关系式________________________________________________________________________. 答案：(1)用A 2替换A 1(2)①电路图见解析 ②1U ＝1E ⎝⎛⎭⎫1＋r R 2 解析：(1)流过R 0的最大电流约为I max ＝E R 0＝3.72000A ＝1.85×10－3A ＝1.85mA ≪100mA.因此使用电流表A 1时，电表示数太小，误差太大，故应调换为A 2.(2)①电路如图所示；②根据闭合电路欧姆定律得：E ＝U ＋U R 2r ，整理得：1U ＝1E ＋r E ·1R 2＝1E ⎝⎛⎭⎫1＋r R 2.三、论述·计算题(共5小题，共38分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．(7分)一台国产XQB30－13型全自动洗衣机说明书中所列的主要技术数据如下表．试根据表中提供的数据计算：(1)这台洗衣机在额定电压下洗衣或脱水时，通过洗衣机的电流是多大？(2)如洗衣、脱水的累计时间为40min ，则洗衣机耗电多少度？答案：1.64A ；0.24度解析：根据额定功率等于额定电压与额定电流的乘积及电功等于电功率与时间的乘积可解本题．(1)额定电压为U ＝220V ，而额定功率P ＝360W ，所以I ＝P U ＝360220A ＝1.64A (2)因为P ＝360W ，t ＝40×60s ＝2400s所以W ＝Pt ＝360×2400J ＝0.24kW·h ＝0.24度16．(7分)如下图所示，在水平向右的匀强电场中，有一光滑绝缘导轨，导轨由水平部分和与它连接的位于竖直平面的半圆环ABC 构成．现距环最低点A 为L 的O 处有一质量为m 的带正电的小球，小球从静止开始沿水平轨道进入圆环．若小球所受电场力与其重力大小相等，圆弧轨道的半径为R ，则L 必须满足什么条件才能使小球在圆环上运动时不脱离圆环？答案：L ≥52R 解析：设小球刚好不脱离圆环运动到C 点时速度为V c ，则在C 点有：mg ＝m V 2c R，① 小球由A 沿圆弧轨道运动到C ，设在A 点时速度为V A ，由动能定理有：－mg ·2R ＝12mV 2c－12mV 2A，② 小球由O 点运动到A 点过程中，由动能定理有：qEL ＝12mV 2A－0③ 联立①、②、③式解得L ＝52R . 所以必须当L ≥52R 时才能使小球在圆环上运动时不脱离圆环． 17．(7分)(2009·上海模拟)在如图所示的电路中，R 1是由某金属氧化物制成的导体棒，实验证明通过它的电流I 和它两端电压U 遵循I ＝kU 3的规律(式中k ＝0.02A/V 3)，R 2是普通电阻，阻值为24Ω，遵循欧姆定律，电源电动势E ＝6V ，闭合开关S 后，电流表的示数为0.16A.求：(1)R 1两端的电压；(2)电源的内电阻r ；(3)R 1、R 2和r 消耗的电功率P 1、P 2和P r .答案：(1)2V (2)1Ω (3)0.32W 0.61W 0.026W解析：(1)由I ＝kU 3得 U ＝3I k ＝30.160.02V ＝2V (2)根据闭合电路的欧姆定律有E ＝U ＋IR 2＋Irr ＝E －U －IR 2I ＝E －U I －R 2＝6－20.16Ω－24Ω＝1Ω (3)P 1＝IU ＝0.16×2W ＝0.32WP 2＝I 2R 2＝0.162×24W ＝0.61WP r ＝I 2r ＝0.162×1W ＝0.026W18．(8分)(2009·湖南三十二校)在场强为E ＝100V/m 的竖直向下匀强电场中有一块水平放置的足够大的接地金属板，在金属板的正上方，高为h ＝0.8m 处有一个小的放射源放在一端开口的铅盒内，如图所示．放射物以v 0＝200m/s 的初速度向水平面以下各个方向均匀地释放质量为m ＝2×10－15kg 、电荷量为q ＝＋10－12C 的带电粒子．粒子最后落在金属板上．不计粒子重力，试求：(1)粒子下落过程中电场力做的功；(2)粒子打在金属板上时的动能；(3)计算落在金属板上的粒子图形的面积大小．(结果保留两位有效数字)答案：(1)8×10－11J (2)1.2×10－10J (3)4.0m 2解析：(1)粒子在下落过程中电场力做的功W ＝Eqh ＝100×10－12×0.8J ＝8×10－11J(2)粒子在整个过程中仅有电场力做功，由动能定理得W ＝E k 2－E k 1E k 2＝8×10－11J ＋2×10－15×2002/2J ＝1.2×10－10J(3)粒子落到金属板上的范围是一个圆．设此圆的半径为r ，只有当粒子的初速度与电场的方向垂直时粒子落在该圆的边缘上，由运动学公式得h ＝12at 2＝Eq 2mt 2 代入数据求得t ＝5.66×10－3s圆半径r ＝v 0t ＝1.13m圆面积S ＝πr 2＝4.0m 2.19．(9分)(2009·江苏南通)在如图所示的装置中，电源电动势为E ，内阻不计，定值电阻为R 1，滑动变阻器总值为R 2，置于真空中的平行板电容器水平放置，极板间距为d .处在电容器中的油滴A 恰好静止不动，此时滑动变阻器的滑片P 位于中点位置．(1)求此时电容器两极板间的电压；(2)求该油滴的电性以及油滴所带电荷量q 与质量m 的比值；(3)现将滑动变阻器的滑片P 由中点迅速向上滑到某位置，使电容器上的电荷量变化了Q 1，油滴运动时间为t ，再将滑片从该位置迅速向下滑动到另一位置，使电容器上的电荷量又变化了Q 2，当油滴又运动了2t 的时间，恰好回到原来的静止位置．设油滴在运动过程中未与极板接触，滑动变阻器滑动所用时间与电容器充电、放电所用时间均忽略不计．求：Q 1与Q 2的比值．答案：(1)ER 22R 1＋R 2(2)油滴带负电 gd (2R 1＋R 2)ER 2 (3)4∶9 解析：(1)电路中的电流I ＝E R 1＋R 22平行板电容器两端的电压U ＝R 22E R 1＋R 22＝ER 22R 1＋R 2. (2)油滴带负电对油滴受力分析，得F 电－mg ＝0即12ER 2q ⎝⎛⎭⎫R 1＋R 22d ＝mg ，所以q m ＝gd (2R 1＋R 2)ER 2. (3)设电容器的电容为C ，极板原来具有的电荷量为Q ，电容器上的电量变化Q 1后，油滴在电场中向上做初速度为零的匀加速直线运动，t 秒末油滴的速度为v 1、位移为s ，板间的电压U 1＝Q ＋Q 1C根据牛顿第二定律得F 电1－mg ＝ma 1，(Q ＋Q 1)q Cd－mg ＝ma 1 根据运动学公式得s ＝12a 1t 2，v 1＝a 1t 电容器上的电量又变化了Q 2后，油滴在电场中向上做匀减速直线运动，2t 秒末位移为－s .极板间的电压为U 2＝Q ＋Q 1－Q 2C根据牛顿第二定律得mg －F 电2＝ma 2，mg －(Q ＋Q 1－Q 2)q Cd ＝ma 2根据运动学公式得－s ＝2v 1t －12a 2(2t )2 解得：Q 1Q 2＝49.。

（精心整理，诚意制作）第一、二章综合能力检测A本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．南北朝傅翕曾写下这样一首诗：“空手把锄头，步行骑水牛。

人在桥上走，桥流水不流。

”其中“桥流水不流”一句应理解成其选择的参照物是( )A．水B．桥C．人D．地面2．20xx年11月13日中国男子体操队在第16届广州亚运会上荣获19块金牌。

如图所示为陈一冰在吊环比赛中。

下列说法正确的是( )A．为了研究陈一冰的技术动作，可将图示时刻的陈一冰视为质点B．陈一冰在腾空后从高空下落时，感觉地面在匀速上升C．观众观看比赛时总是把陈一冰视为质点D．20xx年11月13日指的是时间3．(北师大附中高一上学期期中)某物体做变速直线运动，其加速度方向不变，大小逐渐减小到零，该物体的运动情况可能是()A．速度不断增大，最后达到最大，并以此速度做匀速直线运动B．速度不断减小，最后达到最小，并以此速度做匀速直线运动C．速度不断减小，又不断增大，最后做匀速直线运动D．速度不断增大，又不断减小，最后做匀速直线运动4．(江苏泗阳中学11～12学年高一上学期检测)如图所示，x－t 图象和v－t图象中，给出四条曲线1、2、3、4代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是( )A．图线1表示物体做曲线运动B．x－t图象中t1时刻物体1的速度大于物体2的速度C．v－t图象中0至t3时间内物体4的平均速度大于物体3的平均速度D．两图象中，t2、t4时刻分别表示物体2、4开始反向运动5．航空母舰是大规模战争的重要武器，灵活起降的飞机是它的主要攻击力之一。

民航客机起飞时要在2.5min内使飞机从静止加速到44m/s；而舰载飞机借助于助推装置，在2s内就可把飞机从静止加速到82.5m/s，设飞机起飞时在跑道上做匀加速直线运动，则供客机起飞的跑道长度约是航空母舰的甲板跑道长度的( )A．800倍B．80倍C．400倍D．40倍6.(20xx·泰安模拟)如图，是木星的一个卫星——木卫1上面的珞玑火山喷发的情景，图片中的英文单词Eruption意思是“火山喷发”。
