粗糙度测试仪介绍

粗糙度仪用户使用手册介绍粗糙度仪用户使用手册的目的和重要性，以及该手册提供的基本信息和指导。

粗糙度仪是一种用于测量表面粗糙度的仪器。

它通过评估表面上的不规则性来确定材料的粗糙程度。

以下是对粗糙度仪的定义、功能和常见应用领域的解释：定义粗糙度仪是一种用于测量表面粗糙度的设备，能够提供有关表面质量和均匀程度的详细信息。

它通常使用一种称为平均粗糙度指数（Ra）的度量标准来表示表面的平均粗糙度。

功能粗糙度仪的主要功能是测量材料表面的粗糙度，并提供定量和定性数据以描述这种粗糙度。

它通过运用传感器和针尖来检测表面上的微小差异，并根据测量结果生成相应的数据报告。

常见应用领域粗糙度仪在许多不同的领域中都有广泛的应用。

以下是一些常见的应用领域：制造业：粗糙度仪可以用于衡量加工过程中的表面质量，并确保产品符合规范要求。

质量控制：粗糙度仪可以用于检测产品表面的不良情况，从而确保产品质量稳定。

环境科学：粗糙度仪可以用于研究土壤、岩石和其他自然表面的粗糙度，以了解地表和环境的特征。

建筑工程：粗糙度仪可以用于评估建筑表面的质量，例如墙壁、地板和铺设材料。

以上是对粗糙度仪的基本介绍和常见应用的解释。

使用粗糙度仪之前，请确保在用户使用手册中找到相应的操作说明和安全注意事项。

在使用粗糙度仪之前，需要进行以下准备工作：电源连接：确保粗糙度仪已正确连接到电源。

使用适配器将粗糙度仪插入电源插座，并确保电源线没有受损或过度拉伸。

设备校准：在开始使用粗糙度仪之前，必须对设备进行校准。

校准过程将确保粗糙度仪能够准确测量样品的粗糙度。

请参考粗糙度仪的用户手册，按照其中的说明进行校准。

样品准备：在开始测量之前，确保样品已被适当准备好。

清洁样品表面，清除表面上的杂质或污渍。

确保样品处于稳定的位置，并避免外界干扰，以确保测量结果的准确性。

完成以上准备工作后，你就可以开始使用粗糙度仪进行测量了。

请遵循粗糙度仪的使用说明，以获得准确的测量结果。

本手册提供使用粗糙度仪的具体步骤和注意事项，包括仪器的使用方法、参数设置、数据读取和解读等。

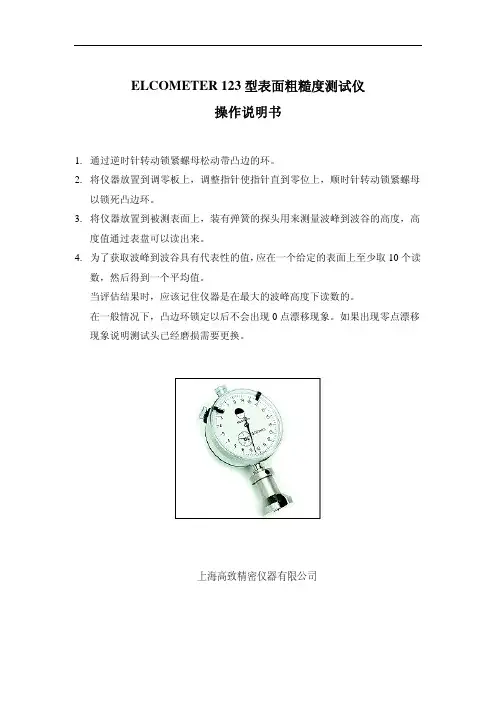

ELCOMETER123型表面粗糙度测试仪
操作说明书
1.通过逆时针转动锁紧螺母松动带凸边的环。

2.将仪器放置到调零板上，调整指针使指针直到零位上，顺时针转动锁紧螺母
以锁死凸边环。

3.将仪器放置到被测表面上，装有弹簧的探头用来测量波峰到波谷的高度，高
度值通过表盘可以读出来。

4.为了获取波峰到波谷具有代表性的值，应在一个给定的表面上至少取10个读
数，然后得到一个平均值。

当评估结果时，应该记住仪器是在最大的波峰高度下读数的。

在一般情况下，凸边环锁定以后不会出现0点漂移现象。

如果出现零点漂移现象说明测试头已经磨损需要更换。

上海高致精密仪器有限公司。

粗糙度测试仪原理
粗糙度测试仪是一种用来测量材料表面粗糙度的仪器。

其原理是基于触觉传感器与表面接触并测量表面不平度的程度。

以下是粗糙度测试仪的工作原理：
1. 探针接触：将测试样品放置在仪器上，仪器上方有一个可移动的探针。

探针是一个细小的尖头，通常由硬金属制成，可以在测试样品表面留下痕迹。

2. 运动轨迹：探针开始从一个特定的起点开始移动，并按照预定的路径运动到终点。

这个路径通常是直线或者是旋转的轨迹。

3. 测量力：在探针接触样品表面的同时，粗糙度测试仪会施加一个预先定义的力。

这个力的大小通常是固定的，以确保不同样品的测量结果具有可比性。

4. 记录数据：当探针移动并接触样品表面时，测试仪会测量每一个接触点的高度变化。

通过记录这些高度数据，测试仪可以计算出样品表面的粗糙度参数，如Rz、Ra、Rq等。

5. 数据处理：测试仪通常配备一台计算机，用于处理数据。

计算机会根据测量结果生成一个数值化的图表或者报告，以便用户进行分析和比较。

通过以上原理，粗糙度测试仪可以提供关于材料表面质量的详细信息，帮助用户评估材料的加工质量、耐磨性、润滑性等特性。

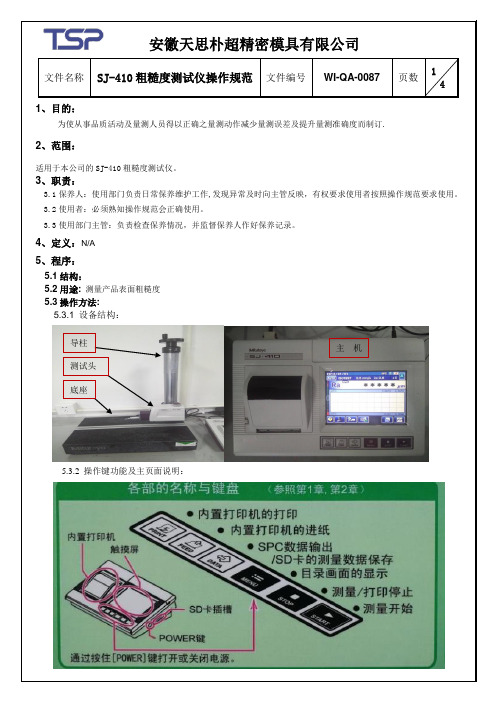

文件名称 SJ-410粗糙度测试仪操作规范 文件编号WI-QA-0087 页数41、目的：为使从事品质活动及量测人员得以正确之量测动作减少量测误差及提升量测准确度而制订.2、范围：适用于本公司的SJ-410粗糙度测试仪。

3、职责：3.1保养人：使用部门负责日常保养维护工作,发现异常及时向主管反映，有权要求使用者按照操作规范要求使用。

3.2使用者：必须熟知操作规范会正确使用。

3.3使用部门主管：负责检查保养情况，并监督保养人作好保养记录。

4、定义：N/A5、程序：5.1结构：5.2用途: 测量产品表面粗糙度 5.3操作方法:5.3.1 设备结构：5.3.2 操作键功能及主页面说明：导柱 底座测试头 主 机文件名称SJ-410粗糙度测试仪操作规范文件编号WI-QA-0087 页数45.3.3将测头、电源线、打印纸分别装（联结）在粗糙度主机上；5.3.4接通电源主机后侧有一ON/OFF的电源开关，如果使用电池则必须将开关归ON，使用电源时则归至OFF5.3.5打开主机侧边的电源开关，设定测量条件按下主机上的“MENU”键可选择其中的条件:国家标准的选择(国际、日本等)、测试范围选择、测试速度、单位选择等，主页面画面。

5.3.6校正测量准备文件名称SJ-410粗糙度测试仪操作规范文件编号WI-QA-0087 页数45.3.7校正5.3.8改变测量条件进行测量，文件名称SJ-410粗糙度测试仪操作规范文件编号WI-QA-0087 页数4 5.3.9打印测试结果5.3.10测试完成后把测试头降到最低，并做好防护5.4日常点检维护内容：5.4.1 检查下次检定日期；5.4.2检查探测针头、电源、开关、显示屏、各按键是否正常；5.4.3清洁机身灰尘及周边杂物。

5.5注意事项：调整测杆时必须小心，如果测杆倾斜过大，必须从工件上取下来调整，防止测头碰坏。

6、相关文件/表单：6.1 QP7.6-1 《校验控制程序》6.2 FM-WI-QA-0058-1《电子称日常点检表》版次修订记录制定审核批准A 新版本江胜 2016/3/16。

基本概述喷砂除锈粗糙度检测仪又叫喷砂粗糙度仪、喷砂除锈粗糙度测试仪、喷砂除锈粗糙度等级、喷砂粗糙度测量仪、锚纹仪、喷砂除锈粗糙度判断适用于：喷丸喷砂行业、印刷行业、喷涂防腐行业等表面粗糙度需求的行业使用、根据选定的测量条件计算出相应的参数、在液晶显示器上清晰地显示出全部测量参数。

目录1. 特性 (1)2. 规格和参数 (2)3. 面板说明 (3)4. 测量步骤 (4)5. 仪器校准 (4)6. 更换电池 (5)7. 与PC机通讯 (5)8. 日常维护与保养 (5)9. 售后服务 (6)1. 特性1.1 符合ASTM D 4417-B, IMO MSC.215(82), SANS 5772,US Navy NSI009-32, US Navy PPI 63101-000.测试方法、可直接测量表面的峰顶-谷底的高度。

1.2 适用于：喷丸喷砂行业、印刷行业、喷涂防腐行业等表面粗糙度需求的行业使用、根据选定的测量条件计算出相应的参数、在液晶显示器上清晰地显示出全部测量参数。

1.3 测量工件表面粗糙度时、将仪器传感器放在工件被测表面上、由仪器内置的锐利触针感受被测表面的粗糙度、此时工件被测表面的粗糙度引起触针产生位移、该位移使传感器电感线圈的电感量发生变化、从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号、该信号经过放大及电平转换之后进入数据采集系统、DSP芯片将采集的数据进行数字滤波和参数计算、测量结果在液晶显示器显示出来、同时可以与PC机进行通讯、实现数据分析统计和打印。

1.4 高精度电感传感器；1.5 一体化设计、体积小、重量轻、使用;1.6 具有自动关机功能。

本仪器设有两种关机方式、即手动关机和自动关机。

在任何时侯、只要轻按下多功能键、待显示器上出现OFF、松开手就可手动关断整机电源；另一方面,若在1分钟的时间内、未按动任何按键、或者未进行任何测量、则会自动关机，以实现省电功能。

1.7 具有公英制转换功能。

简 介油漆表面粗糙度检测仪又称为油漆表面粗糙度测试仪、镀层表面粗糙度检测仪、金属涂层表面粗糙度检测仪、涂镀层粗糙度试验仪、油漆表面粗糙度检测仪价格、油漆表面粗糙度检测仪厂家、油漆表面粗糙度试验仪、表面粗糙度测试仪、高精度粗糙度检测仪、手持式粗糙度测试仪、小型粗糙度仪测量仪、粗糙度仪、便携式粗糙度仪、粗糙度测量仪价格、袖珍表面粗糙度仪、数字式粗糙度仪、便携式粗糙度检测仪、表面粗糙度测定仪,数显粗糙度仪、手持式粗糙度检测仪,粗糙度检测仪、粗糙度测试仪、表面粗糙度测量仪、粗糙度测量仪的使用方法、粗糙度测量仪价格、袖珍式表面粗糙度仪、便携式粗糙度测量仪、便携式表面粗糙度仪、表面粗糙度检查仪、手持式粗糙度测量仪、手持式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测量仪、高精度粗糙度仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。

该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。

适用于车间检定站、实验室、计量室等环境的检测。

一、概述OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。

该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。

适用于车间检定站、实验室、计量室等环境的检测。

1.1 主要特点●机电一体化设计，体积小，重量轻，使用方便；●采用 DSP 芯片进行控制和数据处理，速度快，功耗低；●大量程，多参数 Ra,Rz,Rq,Rt。

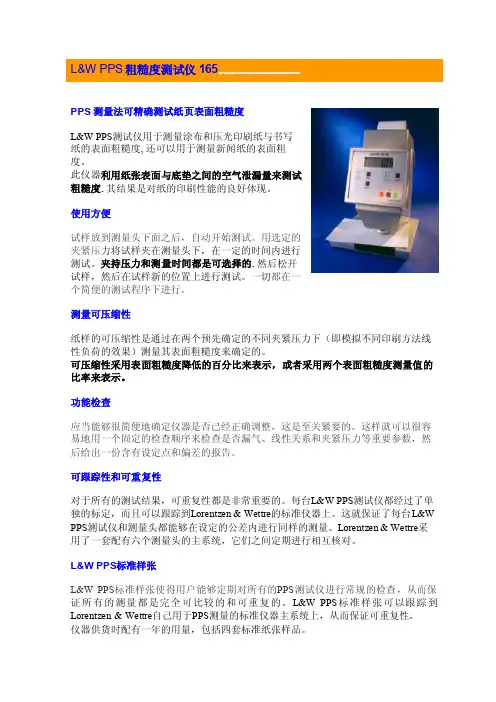

PPS测量法可精确测试纸页表面粗糙度L&W PPS测试仪用于测量涂布和压光印刷纸与书写纸的表面粗糙度, 还可以用于测量新闻纸的表面粗度。

此仪器利用纸张表面与底垫之间的空气泄漏量来测试粗糙度. 其结果是对纸的印刷性能的良好体现。

使用方便试样放到测量头下面之后，自动开始测试。

用选定的夹紧压力将试样夹在测量头下，在一定的时间内进行测试。

夹持压力和测量时间都是可选择的. 然后松开试样，然后在试样新的位置上进行测试。

一切都在一个简便的测试程序下进行。

测量可压缩性纸样的可压缩性是通过在两个预先确定的不同夹紧压力下（即模拟不同印刷方法线性负荷的效果）测量其表面粗糙度来确定的。

可压缩性采用表面粗糙度降低的百分比来表示，或者采用两个表面粗糙度测量值的比率来表示。

功能检查应当能够很简便地确定仪器是否已经正确调整，这是至关紧要的。

这样就可以很容易地用一个固定的检查顺序来检查是否漏气、线性关系和夹紧压力等重要参数，然后给出一份含有设定点和偏差的报告。

可跟踪性和可重复性对于所有的测试结果，可重复性都是非常重要的。

每台L&W PPS测试仪都经过了单独的标定，而且可以跟踪到Lorentzen & Wettre的标准仪器上。

这就保证了每台L&W PPS测试仪和测量头都能够在设定的公差内进行同样的测量。

Lorentzen & Wettre采用了一套配有六个测量头的主系统，它们之间定期进行相互核对。

L&W PPS标准样张L&W PPS标准样张使得用户能够定期对所有的PPS测试仪进行常规的检查，从而保证所有的测量都是完全可比较的和可重复的。

L&W PPS标准样张可以跟踪到Lorentzen & Wettre自己用于PPS测量的标准仪器主系统上，从而保证可重复性。

仪器供货时配有一年的用量，包括四套标准纸张样品。

计算机设定安装调试时用一台计算机进行所有的程序设定之后，在仪器的操作盘上对仪器进行操作。

粗糙度仪的测量范围及测量方式解读粗糙度仪主要应用的行业领域：1.非金属加工制造业，随着科技的与发展，越来越多的新型材料应用到加工工艺上，如陶瓷、塑料、聚乙烯，现在有些轴承是用殊陶瓷材料加工制作的，还有泵阀等是利用聚乙烯材料加工制成的。

这些材料质地坚硬，某些应用可以替代金属材料制作工件，在生产加工过程中也需要其表面粗糙度。

2.机械加工制造业，主要是金属加工制造。

粗糙度仪初的产生是为了机械加工零件表面粗糙度而生的。

尤其是触针式粗糙度测量仪比较适用于质地比较坚硬的金属表面的。

如汽车零配件加工制造业、机械零部件加工制造业等等。

这些加工制造行业只要涉及到工件表面质量的，对于粗糙度仪的应用是的。

3.随着粗糙度仪的技术和功能不断加强和，以及深入的推广和应用，越来越多的行业被发现会需求粗糙度的，除机械加工制造外，电力、通讯、电子，如交换机上联轴器、集成电路半导体等生产加工过程中也需粗糙度的评定，甚人们生活中使用的文具、餐具、人的牙齿表面都要用到表面粗糙度的检验。

粗糙度仪常用测量方式：1.干涉法：利用光波干涉原理来测量表面粗糙度。

2.针描法：利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的Ra值。

3.比较法：车间常用的方法。

将被测表面对照粗糙度样板，用肉眼判断或借助于放大镜、比较显微镜比较；也可用手摸，指甲划动的感觉来判断被加工表面的粗糙度。

此法般用于粗糙度参数较大的近似评定。

4.光切法：利用"光切原理"来测量表面粗糙度。

扩展资料：粗糙度仪的定义：粗糙度仪又叫表面粗糙度仪、表面光洁度仪、表面粗糙度检测仪、粗糙度测量仪、粗糙度计、粗糙度测试仪等多种名称。

它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。

外形设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势。

粗糙度测试仪操作说明
粗糙度测试仪使⽤说明
⼀、操作步骤：
1.打开仪器电源适配器开关，按下仪器启动按钮和计算机主机电源按钮；
2.等待计算机启动好后，打开Vision64软件，此时出现初始化界⾯，同时能听到仪器内部初始化运转声⾳。

待初始化完成后，软件进⼊操作界⾯；
3.在样品托盘上放置样品；
4.点击Open打开相应的测试模块Recipe；
5.在软件界⾯Z轴控制⾯板中进⾏对焦，直到视野中出现⼲涉条纹；
6.根据样品情况选择恰当的放⼤倍率，之后使⽤仪器左侧与前部的样品台倾斜调节旋钮调节视野中条纹数⽬，最终通过Z轴控制⾯板调节保持0级条纹（最亮条纹）处于视野中央；
7.调节光强Intensity，光强应尽可能⼤，但必须保证不使图像最亮区域发红即可，⼀般此处选⽤⾃动光强Auto；
8.根据所测量样品的粗糙程度（纵深）设置适当的扫描速度、回溯扫描⾼度（Backscan）、扫描深度（Length）；
9.点击界⾯左上⾓Measurement按钮开始测试；
10.待测试完成后保存原始数据（Save > Save DataSet）或进⾏截图保存；
⼆、注意事项：
1.对焦时应遵循由下⾄上的对焦原则，即事先将镜头置于离样品较近的⾼度，然后向上移动镜头调焦，防⽌物镜在调焦过程中撞击样品⽽损坏；
2.为保证测量的准确性，对焦以及调节倾斜前请确认⽬前测量模块所采⽤的测量模式（VSI或PSI），可辨识条件下Tilt后应保证对应模式视野中条纹的数⽬：VSI模式0-15条，PSI模式<5条。

制订：张智畅 2013.03.02 审核：。

粗糙度仪设置参数-概述说明以及解释1.引言1.1 概述概述：粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于工业生产和科学研究领域。

粗糙度参数的设置对于测试结果的准确性和可靠性具有重要影响。

本文旨在介绍粗糙度仪的设置参数，并探讨有效设置参数对测试结果的影响，以及展望未来粗糙度测试的发展方向。

通过深入了解和掌握粗糙度仪设置参数的重要性，可以更好地进行表面粗糙度的测试和分析，为工业生产和科学研究提供更加精准和可靠的数据支持。

文章结构部分的内容应该包括对整篇文章的篇章安排和内容布局做出简要介绍。

在这篇长文中，文章结构部分可以介绍整篇文章的主要内容和组织方式，为读者提供一个整体的概览。

1.2 文章结构:本文共分为引言、正文和结论三大部分。

引言部分主要包括对本文所要探讨的主题进行概述，介绍粗糙度仪设置参数的重要性和意义，以及阐述本文的写作背景和动机。

正文部分将分为三个小节。

首先是粗糙度仪简介，介绍该仪器的基本概念和用途；其次是粗糙度仪设置参数，重点讨论不同参数的含义和设置方法；最后是参数调整方法，对如何根据实际需求进行参数的调整和优化进行详细阐述。

结论部分将总结本文的核心内容，强调设置参数的重要性，并探讨有效设置参数对测试结果的影响。

最后，对未来粗糙度测试的发展方向进行展望。

1.3 目的在本文中，我们将详细介绍粗糙度仪设置参数的相关知识，并探讨参数设置对测试结果的影响。

通过本文的学习，读者将了解到正确的参数设置对于粗糙度测试的重要性，以及如何有效地调整参数以获得准确和可靠的测试结果。

我们的目的是让读者对粗糙度仪的参数设置有一个清晰的理解，并能够在实际应用中运用这些知识进行精确的测试。

同时，我们也希望可以为粗糙度测试的发展方向提供一些启发和展望。

通过本文的阅读，读者将能够更加全面地理解粗糙度仪设置参数的重要性，并为粗糙度测试的未来发展做出积极的贡献。

2.正文2.1 粗糙度仪简介粗糙度仪是一种用于测量物体表面粗糙度的仪器。
