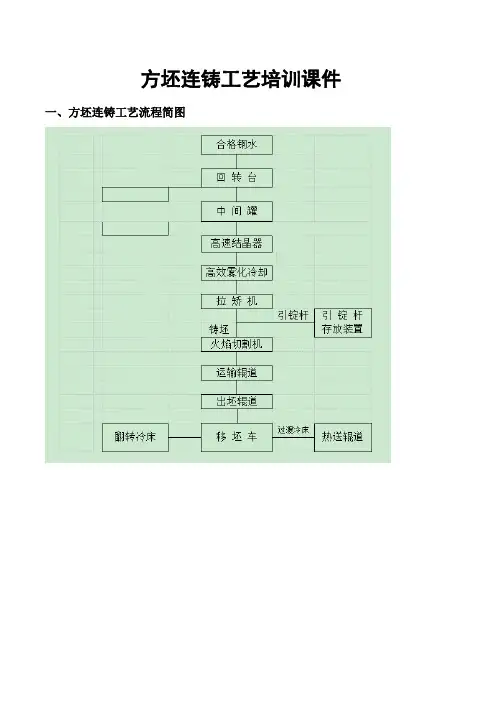

方坯连铸工艺培训课件一、方坯连铸工艺流程简图
二、方坯连铸基本参数
铸坯断面: 150×150mm
定尺长度: 6~12m( 实际最短生产过9.25的, 拉速2.1m/min) 主要生产钢种: 碳素结构钢、低合金结构钢。

55Q ( 轻轨钢) Q195( 碳素结构钢, 建筑, 结构, 摩托车架)
热轧带肋钢筋 HRB335/335E ( 二级) HRB400/400E ( 三级) HRB500/500E ( 四级) Q235 ( 普碳钢, 建筑、化工)
三、主要经济技术指标
15 铸机设备生产能力1×120万t/a
连铸机主要设备性能
4.1 钢包汇总台
4.1 钢包回转台
功能支承钢包并将满包从受包位旋转到中间罐上方的浇
铸位。

结构型式直臂式。

主要由回转臂、回转支承系统、回转台
底座、基础框架、传动装置及钢包加盖装置等部
分组成。

主要技术参数双臂最大承重 2×125t
回转半径 4.9m
回转速度 0～1.0r/min
回转范围 360度
事故回转180度
4.2 中间罐
功能保证连浇; 均匀分配钢流到结晶器; 促使夹杂物上
浮。

结构型式中间罐为梯形带盖式,
主要技术参数中间罐最大容量 20t
钢水液面高度工作液面: 800mm
溢流液面: 900mm
4.3 中间罐车
功能支承中间罐, 并运载中间罐在烘烤位和浇铸位之间
移动。

结构型式半悬挂( 高低腿) 式。

主要由车架、走行机构、横
移机构、摆槽、液压升降机构及驱动系统等主要技术参数最大承载重量 60t
走行速度 0～20m/min
横移行程±50mm
升降行程 500mm
4.4 中间罐烘烤(干燥)装置
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

功能加热( 预热) 中间罐, 降低第一包钢水的温降。

结构型式中间罐烘烤(干燥)装置由支座、风机、电液推杆、
管件、阀门、烧嘴等组成。

主要技术参数烘烤时间 180 min
烘烤温度～1000℃
4.5 结晶器。
