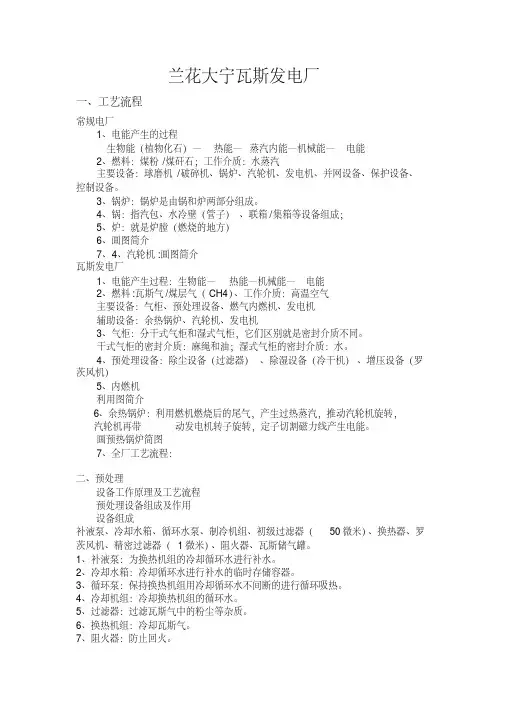

兰花大宁瓦斯发电厂一、工艺流程常规电厂1、电能产生的过程生物能（植物化石）—热能—蒸汽内能—机械能—电能2、燃料：煤粉/煤矸石；工作介质：水蒸汽主要设备：球磨机/破碎机、锅炉、汽轮机、发电机、并网设备、保护设备、控制设备。
3、锅炉：锅炉是由锅和炉两部分组成。
4、锅：指汽包、水冷壁（管子）、联箱/集箱等设备组成；5、炉：就是炉膛（燃烧的地方）6、画图简介7、4、汽轮机:画图简介瓦斯发电厂1、电能产生过程：生物能—热能—机械能—电能2、燃料:瓦斯气/煤层气（CH4）、工作介质：高温空气主要设备：气柜、预处理设备、燃气内燃机、发电机辅助设备：余热锅炉、汽轮机、发电机3、气柜：分干式气柜和湿式气柜，它们区别就是密封介质不同。
干式气柜的密封介质：麻绳和油；湿式气柜的密封介质：水。
4、预处理设备：除尘设备（过滤器）、除湿设备（冷干机）、增压设备（罗茨风机）5、内燃机利用图简介6、余热锅炉：利用燃机燃烧后的尾气，产生过热蒸汽，推动汽轮机旋转，汽轮机再带动发电机转子旋转，定子切割磁力线产生电能。
画预热锅炉简图7、全厂工艺流程：二、预处理设备工作原理及工艺流程预处理设备组成及作用设备组成补液泵、冷却水箱、循环水泵、制冷机组、初级过滤器（50微米）、换热器、罗茨风机、精密过滤器（1微米）、阻火器、瓦斯储气罐。
1、补液泵：为换热机组的冷却循环水进行补水。
2、冷却水箱：冷却循环水进行补水的临时存储容器。
3、循环泵：保持换热机组用冷却循环水不间断的进行循环吸热。
4、冷却机组：冷却换热机组的循环水。
5、过滤器：过滤瓦斯气中的粉尘等杂质。
6、换热机组：冷却瓦斯气。
7、阻火器：防止回火。
8、储气罐：启稳压作用。
压缩机对制冷剂进行加压，制冷剂的温度和压力同时升高，然后经过冷却水或者风扇对高温高压的制冷剂进行冷却，使其液化。
液化后的高压制冷剂经过节流阀后，在蒸发器内迅速汽化，汽化过程要吸收大量热量，而将循环水冷却。
然后制冷剂再回到压缩机，重复上一循环。
