一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0. 5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度；(2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩15d ，此时须保证直锚段大于0.4 LaE 。
梁●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d 和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”■答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
● 梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。

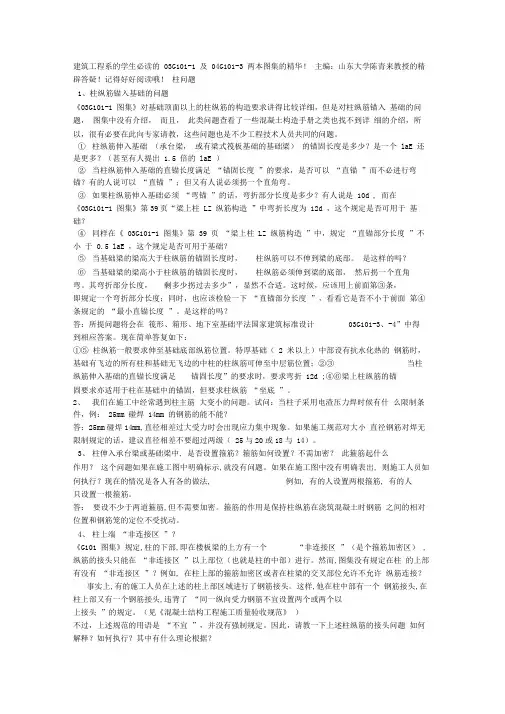

建筑工程系的学生必读的 03G101-1 及 04G101-3 两本图集的精华！主编：山东大学陈青来教授的精辟答疑！记得好好阅读哦！柱问题1、柱纵筋锚入基础的问题《03G101-1 图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d , 而在《03G101-1 图集》第39页“梁上柱 LZ 纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《 03G101-1 图集》第 39 页“梁上柱 LZ 纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？答：所提问题将会在筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案。
现在简单答复如下：①⑤ 柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（ 2 米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足锚固长度”的要求时，要求弯折 12d ;④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。

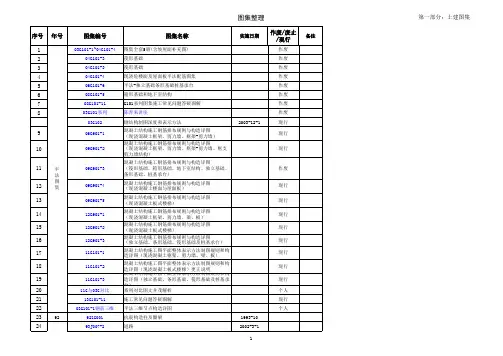

（建筑工程管理）建筑图集大集合图集大集合第一部分建筑图集第二部分安装图集第三部分地方性图集第四部分其它类图集第一部分建筑图集－-（1）03G101-1平法配筋图集《03G101-1图集》CAD版03G101平面整体表示方法坡屋面补充图03G101-2平面表示法（筏形基础）04G101-3（word版本）04G101-4图集04G101-4钢筋砼平法制图规则与构造详图市政工程设计施工系列图集1道路、桥梁工程市政工程设计施工系列图集2给水、排水工程市政工程设计施工系列图集3燃气、供热工程市政工程设计施工系列图集4园林、景观工程市政工程设计施工系列图集5消防、防灾工程市政工程设计施工系列图集6防洪、防汛工程00J202-1坡屋面建筑构造（一）室外工程02J00302J003室外工程（WORD版本）02J915公共建筑卫生间02J301地下建筑防水构造国标地沟盖板图集02J331围墙大门03J001环境景观03J012-1环境景观03J012-203G329-2建筑物抗震构造详图环境景观04J012-305系列图集05J3-404G361<预制混凝土方桩>闽93J0188J1－1图集工程建设分项设计施工系列图集2工程建设分项设计施工系列图集1建筑工程设计施工系列图集土建工程屋面防水图集（cad版本）建筑构造图集（cad版本）防排水塑料板构造图集园路施工图集室内装饰设计施工图集·11结构标准图集2003处局部修改版点支式玻璃幕墙（采光顶）构造图集一JPG版挡土墙设计图集最新电缆沟施工大样图集预制钢筋混凝土方桩97G361排水明沟详图集（40多张CAD图纸）钢结构图集DWG钢吊车梁SG520-1门式刚架轻型房屋钢结构（有吊车）04SG518-3桥梁栏杆图集悬挂运输设备轨道98G359（三）97G512《钢天窗架》01SG519《建筑钢结构节点构造》HGT21613-96钢梯及钢栏杆通用图03SG520-2《钢吊车梁》钢梯02J401图集00G514《吊车轨道联结及车挡（适用于钢结构）》05G525吊车轨道联结及车挡（适用于钢结构）＜吊车轨道联结＞９５Ｇ３２５GC02民用建筑抗震加固图籍庭园与绿化图集93SJ01203J609防火门窗铝合金节能门窗03J603-201J925-1压型钢板、夹心板屋面及墙体建筑构造铝合金门GBT8478-2003图集铝合金、彩钢、不锈钢夹芯板大门(03J611-4)包边图集02J603-1铝合金窗图集铝合金节能门窗03J603-2涵洞图集YS436-2000铝合金建筑型材图样图册道路93J007-1道路93J007-2道路93J007-3道路93J007-4道路93J007-5道路93J007-6道路93J007-7道路93J007-8国家标准幕墙图集97SJ103-1国家标准幕墙图集97SJ103-2 国家标准幕墙图集97SJ103-4 国家标准幕墙图集97SJ103-6 国家标准幕墙图集97SJ103-6 国家标准幕墙图集97SJ103-8 国家标准幕墙图集97SJ103-9 国家标准幕墙图集97SJ103-3 国家标准幕墙图集97SJ103-10 国家标准幕墙图集97SJ103-11 国家标准幕墙图集97SJ103-１２国家标准幕墙图集03J103-3国家标准幕墙图集03J103-5国家标准幕墙图集03J103-7安全设施标志标识标准化图册钢筋砼吊车梁95（03）G323《J301-2002地下建筑防水构造》图集98J1-98J11建筑构造通用图集现场安全文明施工标准图籍重力式挡土墙95SJ008（一）95（03）G314-1～2钢筋混凝土折线形屋架钢筋混凝土联系梁图集（JPG）93（03）G321钢筋混凝土基础梁图集（JPG）93（03）G320屋面变形缝图集J925-2001压形钢板、夹芯板屋面及墙体建筑构造园林景观设计详细图集建筑围墙图集高层钢结构设计图集99J201-1平屋面建筑构造农房建筑图集03G329-2建筑物抗震构造详图ZG001-92抗震构造柱及圈梁挡土墙04J008桥板标准图集04G426六米后张法预应力混凝土吊车梁图集99SJ403楼梯建筑构造01SJ606住宅门★阳光板节点图集★电子版02YG001-102系列结构标准设计图集美国轻钢结构和围护板材的三维节点详图集（cad版本）建筑门窗装饰图集500种玻璃棉图集幕墙图集－CAD版全国通用家具制作图集钢结构的连接构造及实例与图集中南标准图集98ZJ111变形缝电缆沟施工大样图集工程质量的通病图集word格式的文档轻型钢结构设计指南(实例与图集)02J915公共建筑卫生间《住宅卫生间》01SJ914压型钢板图集（cad版本）2003年人防工程局部修改版图集03G329-1建筑物抗震构造详图钢筋混凝土圆管涵洞详图集(72张DWG图纸) 园林景观设计详细图集96EG404空心板图集景观小品施工图集HG/T21611.1-96通用图水利工程图集中南通用图集栏杆图集（CAD版本）98ZJ001中南地区建筑配件图集合订框架结构填充小型空心砌块墙体建筑构造（02J102-2）中南设计院通用图---DWG格式节能住宅设计实例图集建筑设计详图集广州精典楼盘景观设计百图集锦（纯图片）建筑环境快速设计图集小型水闸桥涵定型设计图集建筑安装工程施工图集（第二版）消防玄关图集2玄关图集小型水利水电工程设计图集砌石坝分册小型水利水电工程设计图集倒虹吸管分册小型水利水电工程设计图集跌水与陡坡分册小型水利水电工程设计图集小型水闸桥涵手绘建筑效果图集展览、展示局部图集全套结构标准图集（CAD版本）小型水电站机电设计图集（R14格式）矩形钢筋混凝土清水池国标图集玄关图集3大连市住宅集中管道井构造图集04J101多孔砖、蒸压灰砂砖建筑构造图集02J102-2框架结构填充小型空心砌块墙体建筑构造HG21544-92预埋件通用图HG21545-92地脚螺栓通用图国家专利智慧型“挂钩式”幕墙系统铝型材图集－dwg格式98ZJ621围墙、围墙大门中南标准图集98ZJ111变形缝02J102-1热轧普通型钢标准节点通用图(焊接连接)单轨吊车梁通用图集（pdf版本）<03G322-2钢筋混凝土过梁>图集建筑物抗震构造详图——97(03)G329-3~6民用建筑工程结构施工图设计深度图样——04G103图集国家专利智慧型“挂钩式”幕墙系统图集－pdf格式钢结构收边图集cad格式智能建筑设计与施工系列图集-通信网络系统智能建筑设计与施工系列图集-消防系统JB/T4736-2002补强圈工艺管道安装设计施工图册(3)-管道支吊架化工设备图册贮罐、计量罐4部分104G320钢筋砼基础梁04S803圆形钢筋混凝土蓄水池92G410（一）预应力混凝土屋面板02S701砖砌化粪池图集（pdf格式）02S214(一)钢筋混凝土化粪池图集钢结构设计制图深度和表示方法03G102民用建筑工程结构初步设计深度图样05G104金属绝热夹心板屋面墙面建筑构造图集L96J002图集excel版泛水99浙J14图集02S214(五)钢筋混凝土化粪池图集02S214(三)钢筋混凝土化粪池图集02S214(四)钢筋混凝土化粪池图集02S214(一)钢筋混凝土化粪池图集钢筋混凝土化粪池图集"TARGET=_blank>02S214(二)钢筋混凝土化粪池图集地板采暖施工安装图集砖烟囱04G21104J101多孔砖、蒸压灰砂砖建筑构造图集02DT-102钢结构标准图集檩条墙梁分册阳光板图集02BGP03SJ712-92平开铝合金窗第二部分安装图集＜给水排水标准图集＞Ｓ１４３排水检查井图集02S515（图片格式）WS1-1卫生工程标准图集01S519排水附属井90S319水池附件90S346(1)冷却塔92S213(1)化粪池92S220排水设备附件95S223排出口95S235-1雨水口02R112拱顶油罐图集贮水罐选用及安装01G123图集96S341建筑排水用PVC管安装98S176气压给水99S304卫生设备安装给排水标准图集S312室内设计立面图集—卫生间排水工程标准图集给水工程标准图集给排水卫生设备安装图集99S304室内消火栓安装99S202JS1-1给水工程标准图集01（03）S305小型潜水潜污泵选用及安装图集02（03）S515排水检查井2003年局部修改版95（03）S517排水管道出水口2003年局部修改版99（03）S203消防水泵接合器安装2003年局部修改版图集02S403钢制管件92S303医院卫生设备安装03S402室内管道支架及吊架图集水的净化处理各种流程图集S144矩形卧式阀门井给水塑料管安装02SS405-1～4管架图籍防空地下室通风设计标准图集FK01和FK02S145水表井S160栓室水栓排水工程标准图集S1（上）排水工程标准图集S1（下）给排水标准图集S147ASME标准的管道支吊架图集支吊架图集（03S402）PVC排水管道安装图籍金德公司管件图籍PVC排水管固定支架04S516---混凝土排水管道基础及接口S231圆形雨水井S151水箱S775(1)40吨无阀滤池风管蝶阀K120-1～2(2002合订本)05K232分(集)水器分汽缸95S235雨水口图集卧式水泵隔振及其安装98S102图集03S407-1建筑给水金属管道安装-铜管（word版本）03S407-1建筑给水金属管道安装-铜管（pdf版本）96S341建筑排水用PVC管安装（word版本）热交换站工程设计施工图集05R10304X501—1火灾报警及消防控制标准图小型立、卧式油罐图集02R111硬塑料管配线安装98D467矿物绝缘电缆敷设99d163钢管明配线安装86D468常用低压配电设备安装90D367变配电所常用设备构件安装（10KV及以下）88D263常用低压配电设备安装90D367变压器室布置（200~1600KVA）88D264路灯图集（cad版本）通风管线支吊架图集03K13210KV以下供电配电设计及安装图集《防雷与接地装置》92DQ13图集弱电设计标准图集智能小区对讲系统施工图集DWG2000版电器图集建筑防雷图集修改版弱电设计图集(CAD)住宅电气安装图集全套新2001XD802通信管道人孔和管块组群图集通信管道人孔和管块组群图集中小号人孔dwg版标准图集91D701-2标准图：防排烟设备安装图99K103）（word非完整版）标准图：防排烟设备安装图99K103）（word完整版）吊车移动电缆安装89D364落地式变压器台86D266杆上变压器台-86D265交流380伏鼠笼型电动机控制原理图90D37035～110KV送电线路工程图集建筑电气设计施工实例与图集05版低温热水地板辐射供暖系统安装图集35～110KV小型化无人值班变电站工程图集等电位联结安装图集02D501-2电气安装图集110KV变电所典型设计图集建筑各类水泵电气控制图集建筑电气设计图集99（03）D501-1建筑物防雷设施安装图集《智能建筑弱电工程设计施工图集97X700》标准图集04D701-304D701-1电气竖井设备安装03D501-4接地装置安装03D501-3金属体做防雷接地装置住宅电气安装图集全套（pdf版本）96SD469常用灯具安装（图集）93SD168电力电缆终端头及接头（图集）线槽配线安装图集（96SD181）(05D702-4)用户终端箱05SDX006图集通风机附件安装K110-1～399D303-2常用风机控制电路图水电站电气主接线图册S312防水套管R108(二）圆形开式水箱98T901管道及设备保温96S341建筑排水用硬聚氯乙烯管道安装（pdf版本）图集：01s302雨水斗02SS104二次供水消毒设备选用与安装重力式无阀滤池s775中小型冷却塔选用及安装02S10697R407热力设备与管道疏水装置98R109常压密闭水箱05S108倒流防止器安装标准图00DX001建筑电气工程设计常用图形和文字符号国家标准图《干式变压器安装》玻璃钢屋顶风机基础及安装94K101-2轴流式通风机安装图94K101-1国家标准图《地下通讯电缆敷设》封闭式母线及桥架安装图集（D701-1-3，2004年合订本）离心通风机安装图（A式在钢支架上安装）98K101-396K150-1筒形风帽及附件标准图集04FD02图集:04FD01防空地下室电气设计示例96K150-2圆伞形风帽96K150-3圆锥形风帽CR312.1粗燃油过滤器民用建筑工程电气初步设计深度图样05DX004第四部分其他类图集装饰小品图集鲜花布置方案图集街头雕塑图集吊顶图集写实小品图集园林景牌图集小桥、汀步图集园林建筑小品图集瀑石图集滩石图集岸石图集溪石图集群石图集铺装应用图集沼泽石图集静水图集抽象小品图集幕墙图集纪念性雕塑图集泉石图集花架、棚架、装饰架构图集离岸石图集花坛精品图集标准交通标志牌图集。
关于03g101l图集的讲解梁问题问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？答：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d和直锚长度不小于0.4laE 的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”答：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE 非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。
