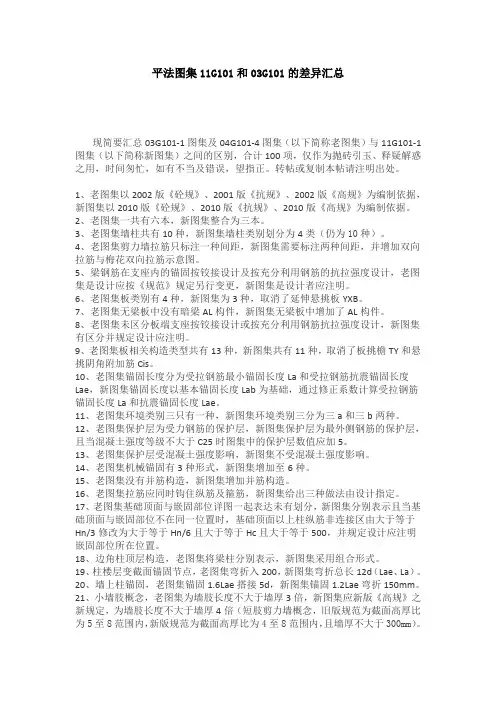

平法图集11G101和03G101的差异汇总现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

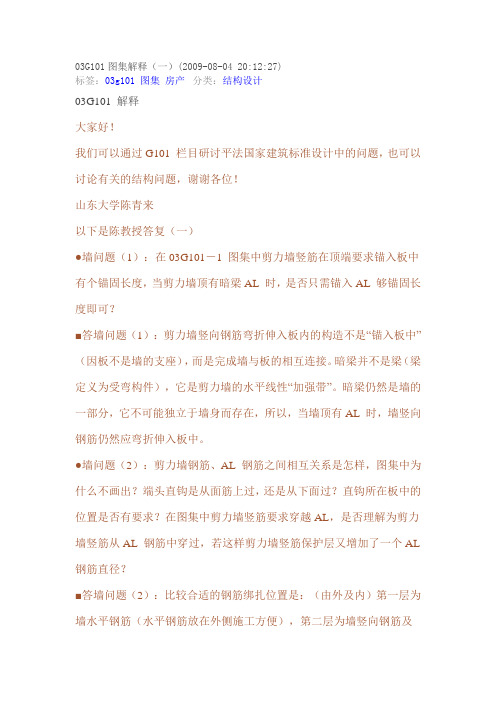

03G101图集解释（一）(2009-08-04 20:12:27)标签：03g101图集房产分类：结构设计03G101 解释大家好！我们可以通过G101 栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！山东大学陈青来以下是陈教授答复（一）●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。
端头直钩与AL 箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

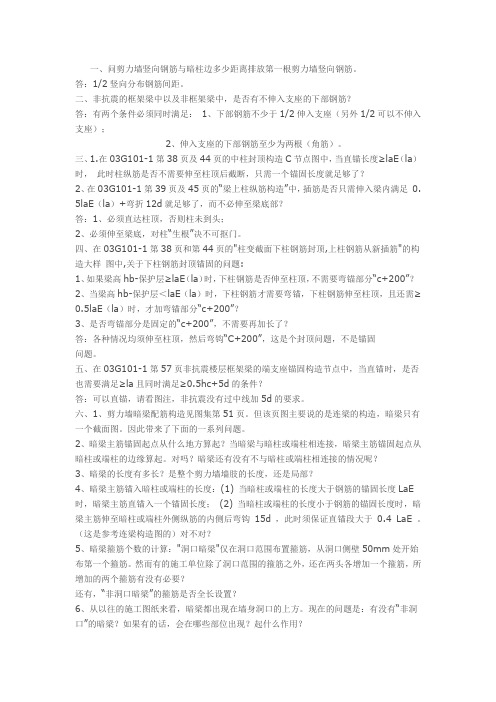

一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0. 5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度；(2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩15d ，此时须保证直锚段大于0.4 LaE 。
常用的12本钢筋图集“03G101-”系列图集中的“03”指的是修编的年份，“G”代表钢筋工程的意思，后面的数字是序号编号，这里要注意的是“03G101”跟“03G101-”系列图集是有区别的，03G101是《坡屋面梁平法施工图》的图集号。
平法最初是1996年出版的《混凝土结构施工图平面整体表示方法制图规则和构造详图》，图集号为：96G101，随着逐年完善修正的结果发展到了6本基本图集。
名称及图集号如下：一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）针对施工中常见的一些问题，2008年又发行了一本《08G101-11G101 系列图集施工常见问题答疑图解》。
为配合图集的使用，后来又相继出版了“901-”系列图集，即我们大家所熟知的《混凝土结构施工钢筋排布规则与构造详图》，它是对“101-”系列图集的深化和延伸，目的是配合这些图集解决施工中的钢筋翻样计算和现场安装绑扎，从而实现设计构造与施工建造的有机结合，为施工人员进行钢筋排布和下料提供技术依据。
名称及图集号如下：一、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)二、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)三、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)四、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)五、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)其中，06G901-1、09G901-2对应的是03G101-1；09G901-3对应的是04G101-3、08G101-5、06G101-6；09G901-4对应的是04G101-4；09G901-5对应的是03G101-2。
