拖拉机转向系统的调整拖拉机出厂前，转向系统的各个间隙都已调整正确，通常在使用时不需要调整。
当使用一段时间或在保养时，应对以下部位进行检查和调整。
一、前轮前束的检查调整由于拖拉机在使用过程中，轮毂轴承和横拉杆球头会逐渐磨损，达到一定磨损量后，将使前轮前束发生变化，影响方向操纵的稳定性，使轮胎和转向机件产生不正常磨损，因此，应定期检查调整前轮前束。
调整方法为：将拖拉机停放在平地上，方向盘居中位置（将方向盘从最左位置转到最右位置，并记下方向盘所转的圈数，然后从最右位置退回上述圈数的一半，既是方向盘的居中位置），分别调节左右拉杆接头长度（此时一边转向拉杆的伸长量等于另一边转向拉杆的缩短量），在前轮轴线同一高度上且从轮胎宽度的中间处，测量两前轮前端和后端的距离，使其差值在3~15 mm范围内。
二、前轮轴承间隙的检查调整正常前轮轴承轴向间隙为0.05~0.15 mm，在使用过程中，因轴承磨损，间隙增大，如不及时调整，轴承容易损坏。
检查时，先使前轮离开地面，按前轮轴线方向推移，看其活动量大小，如果移动量达到4 mm时就应进行调整。
调整时，应将前轴支起，使前轮轴承不受负荷，拆下轮壳盖，拔下开口销将螺母拧紧，然后退回1/6~1/5圈，最后装好开口销，再装上轴承盖即可。
三、机械转向系统的检查调整在拖拉机方向盘使用过程中会有磨损，当方向盘自由行程超过30°时，就应进行调整。
调整前，应首先检查前轮轴承、转向主销与衬套间的间隙，若间隙过大应予消除。
检查纵向拉杆、转向垂臂和转向节臂是否变形、松动，如有应予消除，然后再进行如下调整。
1.球头销与座配合的调整。
前后移动纵拉杆，如有明显的晃动，说明其配合间隙过大，应进行调整。
调整时先取出开口销，再将密封盖拧到底，然后退回1/4~1/2圈，这时球头销应能转动自如，然后装回开口销。
2.转向器轴止推轴承的调整。
止推轴承间隙大将引起转向器轴的轴向窜动，检查时用手握住方向盘，并沿轴向推拉，当轴向间隙过大时，就拆下方向盘，松开锁紧螺母，再拧紧调整螺母，一边拧螺母一边转动转向器轴，当拧到没有间隙并有稍微的阻力时为止。
拖拉机转向系统故障分析与排除拖拉机转向系统是使转向轮在路面上偏转一定的角度来改变其行驶方向，并确保拖拉机稳定安全地正常行驶。
转向系统常见故障有：转向沉重、前轮晃动、自动走偏、转向失灵等。
转向沉重使驾驶员操纵费力易疲劳，拖拉机转向迟缓；前轮晃动使拖拉机难以操纵，易造成前轮外胎早期磨损；自动走偏也使拖拉机操纵费力；转向失灵则极易发生交通事故。
因此，对拖拉机转向系统的故障不能掉以轻心，要及时发现及时排除。
1 转向沉重转动方向盘感到费力，拖拉机转向迟缓，称为转向沉重。
1.1 原因当转向系统各运动绞接处润滑不良，或间隙过小，都会使转向费力，其具体情况有：①转向系统各球头关节及运转处润滑不良，摩擦力增大而使转向费力。
②蜗杆（方向盘轴）支承轴承的轴向间隙过小，或蜗轮蜗杆啮合间隙过小，或蜗轮轴与偏心调节衬套间隙过小，或转动方向盘时发生干摩擦，都使转向沉重。
③前轮轮胎胎压过低，輪胎与地面接触面变大，转向阻力增大而使转向费力。
④前轮定位被破坏，例如转向节立轴变形，其内倾过大或前轮无外倾，使转向费力。
⑤转向节立轴上的轴承损坏，滚动摩擦变为滑动摩擦，使转向费力。
⑥转向节立轴衬套严重磨损，转向节立轴转动不灵活，使转向困难。
1.2 故障排除润滑各球头关节；按规定气压充气，使两后轮充气压力保持相同并达到要求值；调换减震器或前叉弹簧；拧动调整螺母使方向柱轴承紧度适当或更换轴承；调整转向器传动副啮合间隙；校正、修复或更换传动杆件。
2 前轮晃动拖拉机在行驶中，前轮不断左右晃动，行驶速度越高晃动越快。
前轮的晃动加速前轮外胎花纹的磨损，严重时花纹在短时间内磨光。
转动方向盘不仅费力有时还失灵。
2.1 原因前轮晃动是由于转向系统和行走系统各运转处零件磨损或调整不当所造成：①因磨损或调整不当，使前轮轴承间隙过大，拖拉机行驶时前轮就会晃动。
②因磨损或调整不当，各球节头处配合间隙过大，或转向器轴承间隙，蜗轮蜗杆啮合间隙过大，使前轮在外力作用下可以自由晃动。

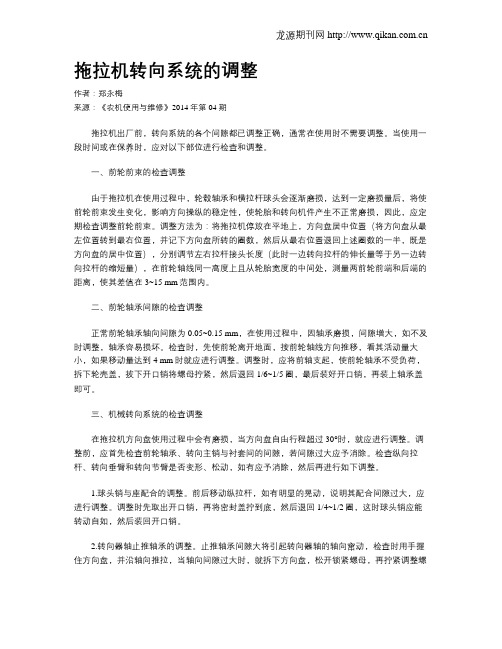

拖拉机转向系统的调整作者：郑永梅来源：《农机使用与维修》2014年第04期拖拉机出厂前，转向系统的各个间隙都已调整正确，通常在使用时不需要调整。
当使用一段时间或在保养时，应对以下部位进行检查和调整。
一、前轮前束的检查调整由于拖拉机在使用过程中，轮毂轴承和横拉杆球头会逐渐磨损，达到一定磨损量后，将使前轮前束发生变化，影响方向操纵的稳定性，使轮胎和转向机件产生不正常磨损，因此，应定期检查调整前轮前束。
调整方法为：将拖拉机停放在平地上，方向盘居中位置（将方向盘从最左位置转到最右位置，并记下方向盘所转的圈数，然后从最右位置退回上述圈数的一半，既是方向盘的居中位置），分别调节左右拉杆接头长度（此时一边转向拉杆的伸长量等于另一边转向拉杆的缩短量），在前轮轴线同一高度上且从轮胎宽度的中间处，测量两前轮前端和后端的距离，使其差值在3~15 mm范围内。
二、前轮轴承间隙的检查调整正常前轮轴承轴向间隙为0.05~0.15 mm，在使用过程中，因轴承磨损，间隙增大，如不及时调整，轴承容易损坏。
检查时，先使前轮离开地面，按前轮轴线方向推移，看其活动量大小，如果移动量达到4 mm时就应进行调整。
调整时，应将前轴支起，使前轮轴承不受负荷，拆下轮壳盖，拔下开口销将螺母拧紧，然后退回1/6~1/5圈，最后装好开口销，再装上轴承盖即可。
三、机械转向系统的检查调整在拖拉机方向盘使用过程中会有磨损，当方向盘自由行程超过30°时，就应进行调整。
调整前，应首先检查前轮轴承、转向主销与衬套间的间隙，若间隙过大应予消除。
检查纵向拉杆、转向垂臂和转向节臂是否变形、松动，如有应予消除，然后再进行如下调整。
1.球头销与座配合的调整。
前后移动纵拉杆，如有明显的晃动，说明其配合间隙过大，应进行调整。
调整时先取出开口销，再将密封盖拧到底，然后退回1/4~1/2圈，这时球头销应能转动自如，然后装回开口销。
2.转向器轴止推轴承的调整。
止推轴承间隙大将引起转向器轴的轴向窜动，检查时用手握住方向盘，并沿轴向推拉，当轴向间隙过大时，就拆下方向盘，松开锁紧螺母，再拧紧调整螺母，一边拧螺母一边转动转向器轴，当拧到没有间隙并有稍微的阻力时为止。

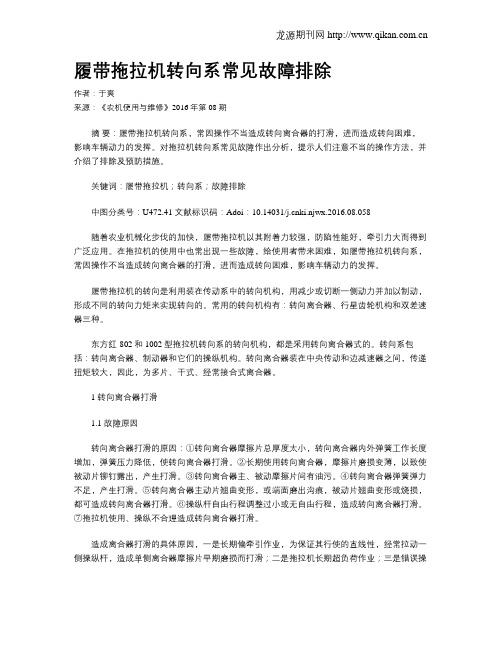

履带拖拉机转向系常见故障排除作者：于爽来源：《农机使用与维修》2016年第08期摘要：履带拖拉机转向系，常因操作不当造成转向离合器的打滑，进而造成转向困难，影响车辆动力的发挥。
对拖拉机转向系常见故障作出分析，提示人们注意不当的操作方法，并介绍了排除及预防措施。
关键词：履带拖拉机；转向系；故障排除中图分类号：U472.41 文献标识码：Adoi：10.14031/ki.njwx.2016.08.058随着农业机械化步伐的加快，履带拖拉机以其附着力较强，防陷性能好，牵引力大而得到广泛应用。
在拖拉机的使用中也常出现一些故障，给使用者带来困难，如履带拖拉机转向系，常因操作不当造成转向离合器的打滑，进而造成转向困难，影响车辆动力的发挥。
履带拖拉机的转向是利用装在传动系中的转向机构，用减少或切断一侧动力并加以制动，形成不同的转向力矩来实现转向的。
常用的转向机构有：转向离合器、行星齿轮机构和双差速器三种。
东方红-802和1002型拖拉机转向系的转向机构，都是采用转向离合器式的。
转向系包括：转向离合器、制动器和它们的操纵机构。
转向离合器装在中央传动和边减速器之间，传递扭矩较大，因此，为多片、干式、经常接合式离合器。
1 转向离合器打滑1.1 故障原因转向离合器打滑的原因：①转向离合器摩擦片总厚度太小，转向离合器内外弹簧工作长度增加，弹簧压力降低，使转向离合器打滑。
②长期使用转向离合器，摩擦片磨损变薄，以致使被动片铆钉露出，产生打滑。
③转向离合器主、被动摩擦片间有油污。
④转向离合器弹簧弹力不足，产生打滑。
⑤转向离合器主动片翘曲变形，或端面磨出沟痕，被动片翘曲变形或烧损，都可造成转向离合器打滑。
⑥操纵杆自由行程调整过小或无自由行程，造成转向离合器打滑。
⑦拖拉机使用、操纵不合理造成转向离合器打滑。
造成离合器打滑的具体原因，一是长期偏牵引作业，为保证其行使的直线性，经常拉动一侧操纵杆，造成单侧离合器摩擦片早期磨损而打滑；二是拖拉机长期超负荷作业；三是错误操作方法，如操纵杆不拉到底，转向离合器经常处于半分离半接合状态工作，或制动器踏板踏得过早等，导致摩擦片早期磨损。
轮式拖拉机的构成轮式拖拉机是现代农业机械中常见的一种。
它主要由发动机、传动系统、转向系统、行走系统、制动系统、液压系统、电气设备等多个部件组成。
下面将对轮式拖拉机的各个部件进行详细介绍。
1. 发动机：轮式拖拉机常用内燃机或柴油机作为动力源。
发动机通过燃烧燃料来产生动力，驱动拖拉机的行走和作业。
发动机的性能直接影响到拖拉机的功率输出、燃油消耗和可靠性。
2. 传动系统：传动系统包括离合器、变速器和驱动桥等部分。
离合器用于实现发动机与传动系统的有效连接和分离。
变速器通过不同的齿轮组合，实现拖拉机的多档变速。
驱动桥负责将动力从变速器传递给车轮，实现拖拉机的行走。
3. 转向系统：转向系统是拖拉机控制方向的重要部分。
它通常由转向器、转向柱、前桥以及连接连接它们的部件组成。
转向器可通过操纵转向柱来实现车辆的左右转向。
前桥负责连接转向器和车轮，将转向的力量传递给车轮。
4. 行走系统：行走系统包括底盘、轮胎和悬挂系统等。
底盘是拖拉机的骨架，承载着各种部件。
轮胎是拖拉机与地面接触的部分，它直接影响到拖拉机的行走性能和通过能力。
悬挂系统则可以提高拖拉机在不平坦地面上的稳定性和平稳性。
5. 制动系统：制动系统包括主动制动和辅助制动。
主动制动主要由刹车踏板、刹车片和刹车油缸等组成，用于实现拖拉机的停车和减速。
辅助制动则包括手制动、发动机制动和倒车制动等，提供更多的制动方式。
6. 液压系统：液压系统用于实现拖拉机的液压操作，如起吊、倾卸、挖掘等。
液压系统由液压泵、液压阀、液压缸等部件组成。
液压系统的性能直接影响到拖拉机的作业能力和效率。
7. 电气设备：电气设备包括电瓶、发电机、点火系统、灯光等。
电瓶用于存储电能供给拖拉机的电气设备。
发电机负责给电瓶充电和为其他电器设备供电。
点火系统用于点火，启动发动机。
灯光则提供拖拉机夜间作业时需要的照明。
除了上述部件外，拖拉机还有其他一些重要部件，如驾驶室、座椅、后吊车架、附件接口等。
驾驶室提供驾驶员乘坐的空间和工作环境，座椅则提供舒适的坐姿。

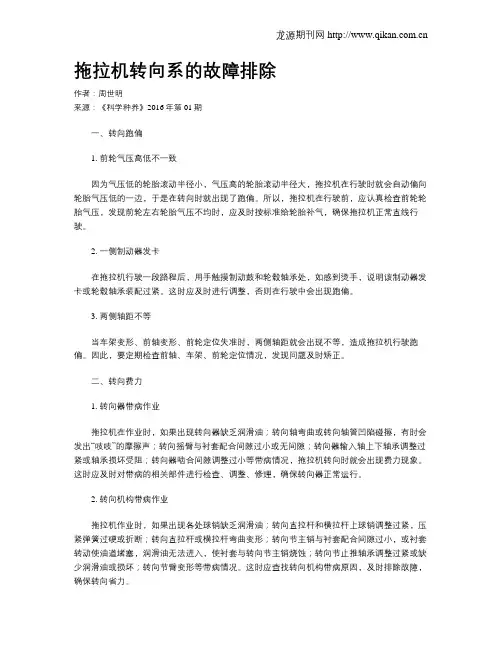

拖拉机转向系的故障排除作者：周世明来源：《科学种养》2016年第01期一、转向跑偏1. 前轮气压高低不一致因为气压低的轮胎滚动半径小，气压高的轮胎滚动半径大，拖拉机在行驶时就会自动偏向轮胎气压低的一边，于是在转向时就出现了跑偏。
所以，拖拉机在行驶前，应认真检查前轮轮胎气压，发现前轮左右轮胎气压不均时，应及时按标准给轮胎补气，确保拖拉机正常直线行驶。
2. 一侧制动器发卡在拖拉机行驶一段路程后，用手触摸制动鼓和轮毂轴承处，如感到烫手，说明该制动器发卡或轮毂轴承装配过紧。
这时应及时进行调整，否则在行驶中会出现跑偏。
3. 两侧轴距不等当车架变形、前轴变形、前轮定位失准时，两侧轴距就会出现不等，造成拖拉机行驶跑偏。
因此，要定期检查前轴、车架、前轮定位情况，发现问题及时矫正。
二、转向费力1. 转向器带病作业拖拉机在作业时，如果出现转向器缺乏润滑油；转向轴弯曲或转向轴管凹陷碰擦，有时会发出“吱吱”的摩擦声；转向摇臂与衬套配合间隙过小或无间隙；转向器输入轴上下轴承调整过紧或轴承损坏受阻；转向器啮合间隙调整过小等带病情况，拖拉机转向时就会出现费力现象。
这时应及时对带病的相关部件进行检查、调整、修理，确保转向器正常运行。
2. 转向机构带病作业拖拉机作业时，如果出现各处球销缺乏润滑油；转向直拉杆和横拉杆上球销调整过紧，压紧弹簧过硬或折断；转向直拉杆或横拉杆弯曲变形；转向节主销与衬套配合间隙过小，或衬套转动使油道堵塞，润滑油无法进入，使衬套与转向节主销烧蚀；转向节止推轴承调整过紧或缺少润滑油或损坏；转向节臂变形等带病情况。
这时应查找转向机构带病原因，及时排除故障，确保转向省力。
3. 前轮定位不准前轮定位不准，一般是稳定拉杆和转向主臂的胶套（有的是轴承）松旷、减振器失效、轮毂轴承松旷等原因造成。
排除这一故障时，先将转向器打到中心位置，使主转向臂与两侧止动螺栓的距离相等（前后轮的直线分布均匀），然后校准前束，实现前轮定位。

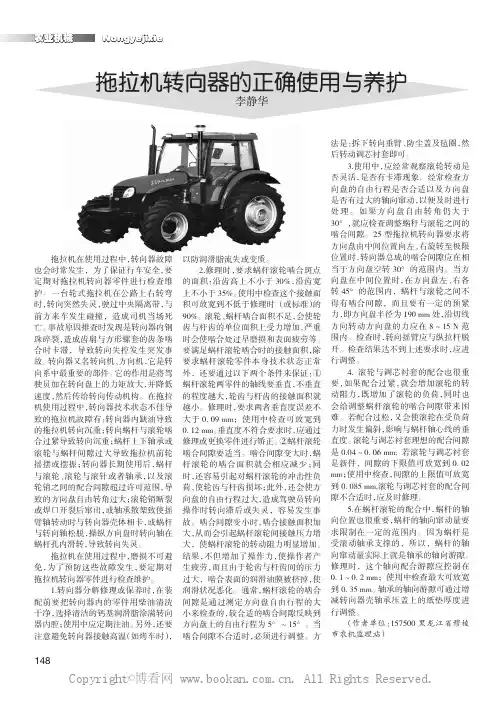

N o n g y e j i x i e拖拉机在使用过程中，转向器故障也会时常发生，为了保证行车安全，要定期对拖拉机转向器零件进行检查维护。
一台轮式拖拉机在公路上右转弯时，转向突然失灵，驶过中央隔离带，与前方来车发生碰撞，造成司机当场死亡。
事故原因排查时发现是转向器内钢珠碎裂，造成齿扇与方形螺套的齿条啮合时卡滞，导致转向失控发生突发事故。
转向器又名转向机、方向机，它是转向系中最重要的部件。
它的作用是将驾驶员加在转向盘上的力矩放大，并降低速度，然后传给转向传动机构。
在拖拉机使用过程中，转向器技术状态不佳导致的拖拉机故障有：转向器内缺油导致的拖拉机转向沉重；转向蜗杆与滚轮啮合过紧导致转向沉重；蜗杆上下轴承或滚轮与蜗杆间隙过大导致拖拉机前轮摇摆或摆振；转向器长期使用后，蜗杆与滚轮、滚轮与滚针或者轴承，以及滚轮销之间的配合间隙超过许可范围，导致的方向盘自由转角过大；滚轮销断裂或焊口开裂后窜出，或轴承散架致使摇臂轴转动时与转向器壳体相卡，或蜗杆与转向轴松脱，操纵方向盘时转向轴在蜗杆孔内滑转，导致转向失灵。
拖拉机在使用过程中，磨损不可避免，为了预防这些故障发生，要定期对拖拉机转向器零件进行检查维护。
1.转向器分解修理或保养时，在装配前要把转向器内的零件用柴油清洗干净，选择清洁的钙基润滑脂涂满转向器内腔；使用中应定期注油。
另外，还要注意避免转向器接触高温（如烤车时），以防润滑脂流失或变质。
2.修理时，要求蜗杆滚轮啮合斑点的面积：沿齿高上不小于30%，沿齿宽上不小于35%。
使用中检查这个接触面积可放宽到不低于修理时（或标准）的90%。
滚轮、蜗杆啮合面积不足，会使轮齿与杆齿的单位面积上受力增加，严重时会使啮合处过早磨损和表面疲劳等。
要满足蜗杆滚轮啮合时的接触面积，除要求蜗杆滚轮零件本身技术状态正常外，还要通过以下两个条件来保证：①蜗杆滚轮两零件的轴线要垂直，不垂直的程度越大，轮齿与杆齿的接触面积就越小。
修理时，要求两者垂直度误差不大于0. 09 mm ；使用中检查可放宽到0. 12 mm 。
