拖拉机底盘的常见故障及排除方法摘要：拖拉机作为农业生产的重要机械，若机手在其出现故障时不能及时排除，往往会影响生产进度，并可能造成经济损失。
对此，本文列举了一些常见的拖拉机底盘故障及其解决办法，以此指导机手能够操作使用拖拉机。
关键词：拖拉机底盘；常见故障；排除方法拖拉机底盘故障通常有着较为复杂的成因，如果机手不能及时辨识出故障原因并予以解决，就会较大程度地影响农业生产进度。
通常而言，拖拉机底盘故障多是由制动器、传动箱、离合器、变速箱等部位的故障引起，拖拉机手在遇到故障时应重点对这些部位进行检查，下文也将分别对这些部位的常见故障及解决办法进行阐述[1]。
一、制动器故障及排除方式1.制动失灵，制动失灵是较为严重的故障，应当及时予以排除以避免发生安全事故。
通常造成制动失灵的原因有：摩擦片进油或损坏、踏板行程过大、制动片磨损过大等，对应的解决办法为：擦拭或更换摩擦片、根据原厂说明书校准踏板、更换制动片。
2.制度发热制动发热可能由制动分离不彻底所致，其主要是由于回位弹簧减弱、摩擦片间隙太小、踏板行程过小或回位困难等故障导致。
解决办法分别为：更换弹簧、重新调整摩擦片及踏板间隙。
3.制动偏离，制动偏离主要是由于制动器进油或双侧制动踏板行程不一所致，其排除方法为擦拭制动器或根据说明书调整双侧踏板位置[2]。
二、离合器故障及排除方式1.离合器打滑或发热。
分离杠杆间隙过小、摩擦片进油或磨损过度、离合器弹簧损坏或减弱、从动盘磨损不均匀等都会造成离合器打滑或发热，相应的排除办法有：根据说明书重新调整；擦拭或更换摩擦片；更换离合器弹簧；修理或更换从动轮等。
2.离合器挂挡困难，造成这种故障的原因通常包括踏板行程不足、分离杠杆误差过大、摩擦片破裂、从动盘或从动片故障等。
其对应的解决办法有：根据原厂说明书调整离合器位置；更换新的摩擦片；更换新的从动盘或从动片等。
3.运行过程中有杂音，杂音的形成原因主要有：分离杠杆弹簧损坏、分离轴承损坏、花键磨损严重等，解决办法为：在无法修理的情况下，直接更换新的弹簧、分离轴承或花键。
第一章轮式拖拉机的基本组成及名称解释第一章轮式拖拉机的基本组成及名称解释2010年09月24日拖拉机的形式和大小虽不相同，但都是由发动机、底盘和电器设备三大部分组成。
1、底盘在拖拉机的结构中，除发动机和电器设备以外的所有其他系统和装置，统称为底盘。
底盘的作是支承整机全部重量，传递动力。
底盘是由传动系统、行走系统、转向系统、制动系统和工作装置组成。
（1）传动系统轮式拖拉机的传动系统由离合器、变速箱、后桥（中央传动和最终传动）组成。
①离合器a、离合器的功用是分离和接合发动机同时传给传动系动力，以利于变速箱的挂挡（或换挡）和使拖拉机平稳地起步、变速和停车，同时防止传动机件过载损坏而起保护作用。
b、离合器的组成。
拖拉机广泛采用的是摩擦式离合器。
由主动部分、从动部分、压紧机构和操纵机构四部分组成。
主动部分同飞轮一起旋转，它包括飞轮、离合器盖和压盘等。
从动部分包括从动盘和离合器轴，从动盘的两边铆有摩擦片。
压紧机构是装在压盘与离合器盖之间的几组螺旋弹簧。
操纵机构由分离轴承、分离轴承座、分离杠杆、拨叉、拉杆和踏板等组成。
c、工作原理。
摩擦式离合器依靠其主动部分和从动部分摩擦表面之间的摩擦力来传递动力。
当离合器处于结合位置时，发动机的全部扭矩通过离合器摩擦片传给离合器轴。
分离离合器时，离合器主动部分和从动部分之间出现间隙，摩擦力消失，切断发动机动力。
②变速箱a、变速箱的组成。
拖拉机变速箱大多为强制操纵的齿轮式变速箱，主要由变速装置（变速箱壳体、齿轮、轴、轴承）和操纵机构（包括换挡机构和锁定机构）两部分组成。
b、变速箱的工作原理。
常用的滑动齿轮变速箱主要由不同传动比的多对啮合齿轮和互相平行的轴组合而成。
通过变速箱操纵机构来移动滑动齿轮，使变速箱中各轴上的齿轮处于不同的啮合和排挡位置，从而实现减速增扭、变速变扭、空挡和倒挡。
③后桥后桥的功用是将变速箱传来的动力进一步减速增扭。
轮式拖拉机的后桥由中央传动、差速器和最终传动等部件组成。
N o n g j i y u w e i x i u拖拉机底盘的功用是将发动机的动力传递给驱动轮和工作装置，使拖拉机行驶和进行正常的农田作业。
为保证拖拉机正常工作，发挥应有的效率，在拖拉机的使用中要及时排除底盘和液压悬挂装置出现的故障。
下面将拖拉机底盘及液压悬挂系统的常见故障与排除介绍如下，供参考。
一、拖拉机制动系故障及排除1.制动器失灵（1）故障现象。
驾驶员把制动器踩到底，拖拉机虽然减速，但是不能迅速停车。
（2）故障排除。
①调整制动器踏板自由行程到规定值。
②更换油封或橡胶密封圈，用煤油或汽油清洗制动摩擦片表面上的油污或泥水，晾干后再使用。
③更换制动摩擦片。
2.制动器分离不彻底（1）故障现象。
制动结束后，制动器不分离或分离不彻底，导致制动器发热，加速制动摩擦片的磨损，甚至烧毁摩擦片。
（2）故障排除。
①调整制动器间隙和制动踏板自由行程，使其达到规定值。
②更换回位弹簧。
③清除摩擦片表面间的异物，保持干燥清洁。
④对各铰接点加注润滑脂。
⑤改变驾驶习惯，除了需要制动外，不要把脚放在制动踏板上。
3.拖拉机制动异响故障排除：①更换制动摩擦片，重新铆接。
②更换或重新安装回位弹簧。
③更换制动鼓。
④按照规定扭矩重新拧紧制动鼓螺母，并用螺母锁片锁紧。
⑤调整制动鼓与制动蹄的间隙到规定值。
⑥更换连接键。
4.拖拉机制动“偏刹”制动时，左右两车轮不能同时制动或制动可靠性不一致，导致拖拉机发生偏转，这就是“偏刹”现象。
应对其进行检査和调整，可消除偏刹现象。
二、拖拉机转向系故障及排除1.轮式拖拉机转向困难故障预防与排除：正确操纵驾驶拖拉机，注意合理掌握行驶速度，不要猛打方向盘，在过沟埂时降速行驶，以防冲击和振动损坏前轮转向节轴。
保持前轮轮胎气压充足、两侧轮胎气压等量一致。
修复、更换行星齿轮、齿轮轴。
适当增加转向器壳体上盖或轴承下压盖与转向器壳体之间的调整垫片，使轴承转向间隙适中；按规定调整涡轮、蜗杆及涡轮轴与调芯轴套的配合间隙。
轮式拖拉机的构成轮式拖拉机是现代农业机械中常见的一种。
它主要由发动机、传动系统、转向系统、行走系统、制动系统、液压系统、电气设备等多个部件组成。
下面将对轮式拖拉机的各个部件进行详细介绍。
1. 发动机：轮式拖拉机常用内燃机或柴油机作为动力源。
发动机通过燃烧燃料来产生动力，驱动拖拉机的行走和作业。
发动机的性能直接影响到拖拉机的功率输出、燃油消耗和可靠性。
2. 传动系统：传动系统包括离合器、变速器和驱动桥等部分。
离合器用于实现发动机与传动系统的有效连接和分离。
变速器通过不同的齿轮组合，实现拖拉机的多档变速。
驱动桥负责将动力从变速器传递给车轮，实现拖拉机的行走。
3. 转向系统：转向系统是拖拉机控制方向的重要部分。
它通常由转向器、转向柱、前桥以及连接连接它们的部件组成。
转向器可通过操纵转向柱来实现车辆的左右转向。
前桥负责连接转向器和车轮，将转向的力量传递给车轮。
4. 行走系统：行走系统包括底盘、轮胎和悬挂系统等。
底盘是拖拉机的骨架，承载着各种部件。
轮胎是拖拉机与地面接触的部分，它直接影响到拖拉机的行走性能和通过能力。
悬挂系统则可以提高拖拉机在不平坦地面上的稳定性和平稳性。
5. 制动系统：制动系统包括主动制动和辅助制动。
主动制动主要由刹车踏板、刹车片和刹车油缸等组成，用于实现拖拉机的停车和减速。
辅助制动则包括手制动、发动机制动和倒车制动等，提供更多的制动方式。
6. 液压系统：液压系统用于实现拖拉机的液压操作，如起吊、倾卸、挖掘等。
液压系统由液压泵、液压阀、液压缸等部件组成。
液压系统的性能直接影响到拖拉机的作业能力和效率。
7. 电气设备：电气设备包括电瓶、发电机、点火系统、灯光等。
电瓶用于存储电能供给拖拉机的电气设备。
发电机负责给电瓶充电和为其他电器设备供电。
点火系统用于点火，启动发动机。
灯光则提供拖拉机夜间作业时需要的照明。
除了上述部件外，拖拉机还有其他一些重要部件，如驾驶室、座椅、后吊车架、附件接口等。
驾驶室提供驾驶员乘坐的空间和工作环境，座椅则提供舒适的坐姿。

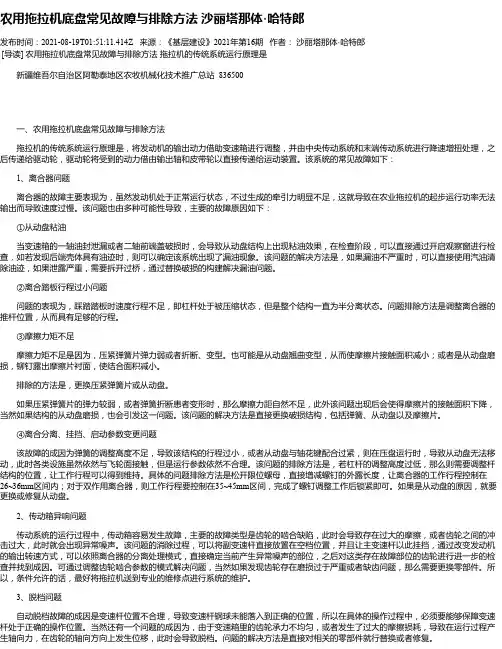

农用拖拉机底盘常见故障与排除方法沙丽塔那体·哈特郎发布时间：2021-08-19T01:51:11.414Z 来源：《基层建设》2021年第16期作者：沙丽塔那体·哈特郎[导读] 农用拖拉机底盘常见故障与排除方法拖拉机的传统系统运行原理是新疆维吾尔自治区阿勒泰地区农牧机械化技术推广总站 836500一、农用拖拉机底盘常见故障与排除方法拖拉机的传统系统运行原理是，将发动机的输出动力借助变速箱进行调整，并由中央传动系统和末端传动系统进行降速增扭处理，之后传递给驱动轮，驱动轮将受到的动力借由输出轴和皮带轮以直接传递给运动装置。
该系统的常见故障如下：1、离合器问题离合器的故障主要表现为，虽然发动机处于正常运行状态，不过生成的牵引力明显不足，这就导致在农业拖拉机的起步运行功率无法输出而导致速度过慢。
该问题也由多种可能性导致，主要的故障原因如下：①从动盘粘油当变速箱的一轴油封泄漏或者二轴前端盖破损时，会导致从动盘结构上出现粘油效果，在检查阶段，可以直接通过开启观察窗进行检查，如若发现后端壳体具有油迹时，则可以确定该系统出现了漏油现象。
该问题的解决方法是，如果漏油不严重时，可以直接使用汽油清除油迹，如果泄露严重，需要拆开过桥，通过替换破损的构建解决漏油问题。
②离合踏板行程过小问题问题的表现为，踩踏踏板时速度行程不足，即杠杆处于被压缩状态，但是整个结构一直为半分离状态。
问题排除方法是调整离合器的推杆位置，从而具有足够的行程。
③摩擦力矩不足摩擦力矩不足是因为，压紧弹簧片弹力弱或者折断、变型。
也可能是从动盘翘曲变型，从而使摩擦片接触面积减小；或者是从动盘磨损，铆钉露出摩擦片衬面，使结合面积减小。
排除的方法是，更换压紧弹簧片或从动盘。
如果压紧弹簧片的弹力较弱，或者弹簧折断患者变形时，那么摩擦力距自然不足，此外该问题出现后会使得摩擦片的接触面积下降，当然如果结构的从动盘磨损，也会引发这一问题。
该问题的解决方法是直接更换破损结构，包括弹簧、从动盘以及摩擦片。
拖拉机制动原理
拖拉机是一种用于耕作、运输和其他农业任务的机械设备，其制动系统是确保安全使用的重要组成部分。
拖拉机的制动原理是利用摩擦力和力的平衡来控制机器的速度和方向。
拖拉机的制动系统通常包括两种制动器：脚制动器和手制动器。
脚制动器是用脚踏板控制的机械制动器，可以控制拖拉机的两个后轮制动。
手制动器是手柄控制的液压制动器，可以控制拖拉机所有轮子的制动。
在使用制动器之前，首先需要确保拖拉机足够稳定，没有倾覆的风险。
然后，当需要制动时，踏下脚制动器或拉动手制动器，使制动蹄（制动器的摩擦部件）接触车轮，从而阻止车轮旋转。
这样可以减速或停止拖拉机。
制动器的工作原理是利用摩擦力和力的平衡来控制拖拉机的转动。
当制动器蹄接触车轮时，它们之间的摩擦力会阻止车轮继续旋转，从而减慢或停止拖拉机的运动。
制动器会产生反向力，这些反向力可以平衡拖拉机的正向力，从而使拖拉机保持稳定。
总之，拖拉机的制动原理是利用制动器产生的摩擦力和力的平衡来控制机器的速度和方向。
这是确保安全、高效使用拖拉机的关键。
- 1 -。
汽车拖拉机学之制动系统简介汽车拖拉机的制动系统是其安全性能中最为重要的部分之一。
制动系统的设计和运行原理直接影响着车辆的制动性能和行车安全。
本文将介绍汽车拖拉机制动系统的基本组成部分、工作原理以及维护保养方法。
1. 制动系统的组成部分汽车拖拉机的制动系统由以下几个组成部分组成：1.制动踏板：通过踩踏制动踏板来操控整个制动系统的工作。
2.主缸：接受制动踏板的力量，并转化为制动液的压力。
3.制动管路：将主缸的制动液传输到各个制动器的部分。
4.制动器：安装在车轮上，是最终产生制动力的部分。
2. 制动系统的工作原理汽车拖拉机的制动系统使用液压力来实现制动的过程。
下面是制动系统工作的基本原理：1.当驾驶员踩下制动踏板时，制动踏板上的力量被传递到主缸。
2.主缸内部的活塞受到压力作用，并将压力传递到制动液。
3.制动液通过制动管路传输到各个制动器上。
4.制动器内部的活塞受到压力作用，并将制动力传递到车轮上。
5.车轮上的制动器与刹车盘或刹车鼓摩擦，产生制动力，并逐渐减速车辆。
3. 制动系统的维护保养方法为了确保制动系统的正常运行和行车安全，需要进行定期的维护和保养。
以下是几项常见的维护保养方法：1.制动液检查和更换：定期检查制动液的液面和质量，如发现问题应及时更换制动液。
2.制动盘/鼓检查：定期检查制动盘/鼓的磨损程度，如发现磨损过大应及时更换。
3.制动器清洁和调整：定期清洁制动器的表面，确保摩擦片与刹车盘/鼓之间没有异物；如果制动器松动或制动力不均匀，需要进行调整。
4.制动系统的润滑：定期给制动系统的移动部位添加润滑剂，保证其正常的摩擦和运动。
4. 总结汽车拖拉机的制动系统是保证行车安全的重要组成部分，合理的设计和良好的维护对车辆的制动性能和行车安全至关重要。
本文介绍了制动系统的组成部分、工作原理以及维护保养方法，希望对读者对汽车拖拉机制动系统有更深入的了解。
参考资料：1.《汽车拖拉机原理与维修》2.《汽车制动原理及系统维修》。
拖拉机的结构组成拖拉机是一种流行的机械设备，也是农业生产中不可或缺的一部分。
拖拉机的结构组成由多个部分构成，下面我将为大家详细介绍拖拉机的结构组成。
1.底盘结构拖拉机的底盘结构是拖拉机的基础，这一部分包括车架、前桥、后桥、悬挂、操纵系统等。
底盘结构的设计是为了能够承受拖拉机本身的重量和所拉的负载，并且需要具有一定的强度和耐用性。
2.发动机结构拖拉机的发动机是驱动拖拉机运行的核心，它需要提供足够的动力，以使拖拉机能够顺利行驶。
发动机结构包括排气系统、燃油供应系统、点火系统、冷却系统、润滑系统等。
3.传动系统传动系统是将发动机的动力传递到车轮上的重要部分。
其主要包括离合器、变速箱及其控制装置、主从变速器、后桥等。
4.控制系统拖拉机的控制系统包括方向盘、制动器、油门、离合器、挂档杆等。
这些零部件可以进行控制和调整，以保证拖拉机的准确运行。
5.配件系统拖拉机的配件系统是为了提高拖拉机的效率和实用性而设计的。
例如，拖拉机的附属设备如拖拉机刀具、灌溉设备，以及拖拉机发电机、换气风扇等设备。
6.转向系统拖拉机的转向系统是控制拖拉机方向的重要组成部分，通常包括前轮转向装置、转向机构、转向缸等等。
7.电气系统拖拉机的电气系统用于控制拖拉机中的电气设备，例如，前后灯、喇叭、点火开关等。
电气系统需要稳定可靠，以充分保证拖拉机的安全性。
总之，拖拉机的结构组成是一个庞大而具体的系统，它由多个部分组成，这些部分必须密切配合以确保拖拉机的顺畅运作。
这些部分的质量和期望导致的维护工作也会显著影响拖拉机的性能。
