AWG美标电线规格————————————————————————————————作者：————————————————————————————————日期：2电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。
这里列出一些常用的线材线规对照表供参考：电线电缆的标志上会出现很多字符，各自都代表不同的意思。
在此列举一些常用的字符简介如下：电源线：SPT = Service Parallel Thermoplastic（服务性平行的热塑性塑料）HPN = Heater Parallel Neoprene（加热器平行的橡胶）S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T CThermoplastic 热塑性塑料SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet湿 T C Thermoplastic热塑性塑料SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic热塑性塑料电子线：Class I 内部使用；Class II 外部使用Group A 不承受机械磨损；Group B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（Cable in Cable tray）；FT6：水平燃烧和烟熏测试。
vw-1是电线的防火等级Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。
合格标准为：1、余火焰不可超过60秒钟2、试样不可烧损25%以上，3、垫在底部的外科用棉不可被落下物引燃。
例如：“CSA AWM I A 90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。
AWG与截面积标准一、AWG与截面积标准概述AWG（American Wire Gauge）是美国线规，用于表示电线、电缆等材料的直径大小。
而截面积则表示该材料的横截面面积。
这两个指标在电力、通信、电子等领域都有广泛的应用。
本文将详细介绍AWG 与截面积的关系、标准、应用及发展趋势等。
二、AWG与截面积关系AWG与截面积之间存在一定的关系。
一般来说，线规越小，截面积越大。
例如，1/0 AWG的电线截面积约为1.51平方毫米，而2 AWG的电线截面积约为0.207平方毫米。
因此，通过AWG和截面积的组合，可以表示不同大小、不同材料的电线、电缆等。
三、AWG标准AWG标准是美国线规标准，用于规定电线、电缆等材料的直径和截面积。
AWG标准包括多种规格，从0 AWG到27 AWG不等。
不同规格的电线、电缆等材料都有相应的截面积和直径。
此外，AWG标准还规定了不同规格的材料在不同温度下的载流量等指标。
四、截面积标准截面积标准规定了不同规格的电线、电缆等材料的截面积。
截面积的大小直接影响到电线的载流量、电阻等电气性能。
根据不同的应用场合和性能要求，截面积标准对不同规格的材料进行了规定。
五、AWG与截面积应用AWG与截面积的应用主要涉及到电力、通信、电子等领域。
在电力领域，不同规格的电线、电缆等材料根据载流量、电压等级等要求进行选择和使用。
在通信领域，不同规格的电缆和光缆等材料用于传输信号和数据。
在电子领域，不同规格的线材用于连接电路板和元器件等。
六、AWG与截面积对照表为了方便用户查阅和使用，通常会提供AWG与截面积对照表。
对照表包含了不同规格的电线、电缆等材料的AWG和截面积对应关系。
用户可以根据实际需要选择合适的规格进行使用。
七、AWG与截面积发展趋势随着科技的不断进步和应用需求的不断增加，AWG与截面积的发展趋势也在不断变化。
未来，随着新材料和新工艺的应用，AWG与截面积的关系将更加密切，同时也会出现更多新型的电线、电缆等材料。

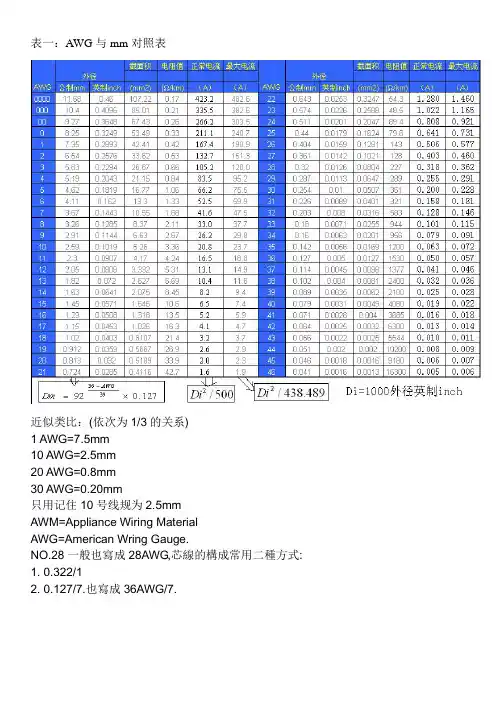

表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
AWG线径对照表在电气和电子领域，AWG（American Wire Gauge）线径对照表是一项非常重要的工具。
它用于确定电线或电缆的规格和尺寸，对于正确选择和使用电线电缆至关重要。
AWG 是一种用于衡量导线直径的标准体系。
这个标准在美国广泛使用，并且在全球范围内也得到了一定程度的应用。
AWG 数值越小，导线的直径就越大，能够承载的电流也就越大。
让我们来详细了解一下 AWG 线径对照表中的一些常见数值和对应的线径。
AWG 0 号线，其直径约为 0325 英寸，换算成公制单位约为 825 毫米。
这种粗线通常用于需要承载大电流的场合，比如大型电力传输线路。
AWG 1 号线，直径约为 0289 英寸，约合 735 毫米。
它也能承受较大的电流，常用于一些对电流要求较高但不如0 号线那么极端的场景。
AWG 2 号线，直径约为 0258 英寸，相当于 654 毫米。
在一些工业和家庭电气应用中较为常见。
AWG 4 号线，直径约 0204 英寸，约 519 毫米。
这种规格的线在汽车电气系统、一些小型电机等方面有一定的应用。
AWG 8 号线，直径约 0128 英寸，约 326 毫米。
常用于一些较小功率的电器设备内部布线。
AWG 10 号线，直径约 0102 英寸，约 259 毫米。
在一些低功率的电子设备和照明系统中可能会用到。
AWG 12 号线，直径约 0081 英寸，约 205 毫米。
这是在家庭电路中比较常见的规格，比如用于普通插座的布线。
AWG 16 号线，直径约 0051 英寸，约 129 毫米。
常用于一些轻型电器和低电流的电子设备。
AWG 18 号线，直径约 0040 英寸，约 102 毫米。
在一些小型电子设备和通信设备中会有所应用。
AWG 20 号线，直径约 0032 英寸，约 081 毫米。
常用于一些极细的电子线路和传感器线路。
需要注意的是，在实际应用中，选择电线的规格不仅仅取决于电流承载能力，还需要考虑电阻、电压降、环境条件等因素。
