蒸汽冷凝水的回收利用问题及措施(1)

冷凝水解决方案一、背景介绍冷凝水是指在冷却过程中产生的水蒸气凝结而成的液体。

在许多工业和商业应用中，冷凝水的处理和管理是至关重要的。

良好的冷凝水解决方案可以有效地提高能源利用率、降低运营成本，并减少对环境的负面影响。

二、问题分析1. 冷凝水的产生：冷凝水通常是由于空调、冷冻设备、冷却塔、蒸汽系统等产生的。

2. 问题：冷凝水的产生可能导致水资源的浪费、设备的腐蚀、管道的阻塞以及细菌和微生物的滋生等问题。

三、解决方案1. 冷凝水回收系统：安装冷凝水回收系统可以将冷凝水重新利用，降低水资源的浪费。

回收的冷凝水可以用于冷却塔的补充水源、灌溉、冲洗厕所等用途。

2. 冷凝水处理设备：使用适当的冷凝水处理设备可以去除冷凝水中的杂质、细菌和微生物等有害物质，保证水质的安全和清洁。

3. 冷凝水排放控制：对于无法回收或者处理的冷凝水，需要采取措施控制其排放。

可以通过合理的管道设计、排放标准的制定以及监测和管理措施来实现冷凝水的安全排放。

四、具体措施和技术1. 冷凝水回收系统：a. 安装冷凝水采集装置：在冷凝水产生的设备或者管道上安装采集装置，将冷凝水导入回收系统。

b. 回收系统设计：根据冷凝水的产生量和用途需求，设计合理的回收系统，包括采集、储存、过滤和供水等环节。

c. 回收水质监测：定期对回收的冷凝水进行水质监测，确保其符合相关标准和要求。

2. 冷凝水处理设备：a. 过滤器：安装过滤器可以去除冷凝水中的悬浮物和颗粒物，防止管道阻塞和设备腐蚀。

b. 杀菌消毒设备：使用紫外线灯、臭氧发生器等设备可以杀灭冷凝水中的细菌和微生物，确保水质的安全。

c. 水质监测系统：安装水质监测系统可以实时监测冷凝水的水质指标，及时发现异常情况并采取相应措施。

3. 冷凝水排放控制：a. 排放管道设计：合理设计冷凝水的排放管道，包括管道材质、直径和坡度等参数，确保冷凝水能够顺利排放。

b. 排放标准制定：根据相关法规和标准，制定冷凝水排放的限制要求，包括水质指标、排放浓度和排放量等。

自动化技术与应用今 日 自 动 化Automation technology and ApplicationAutomation Today2021.3 今日自动化 ｜ 1272021年第3期2021 No.31 现场讨论与技术实现1.1 开式回收系统开式回收时在水温降至75 ℃左右，采用高压泵对热水进行回收，但是由于生产过程中用掉的是蒸汽的热量，而并非是把全部的热能都用掉，蒸汽将热量用于生产线之后，冷凝水直接回收至锅炉。

因为冷凝水经由疏水阀直接排至大气中，大气压和锅炉内的压力差一般是在5~8 kg ，冷凝水在5~8 kg 的压力下突然降到大气压下，冷凝水迅速降温，热量大量释放到空气中。

这时闪蒸蒸汽便大量释放。

而闪蒸蒸汽大约占整个热量的50%，也就是说，闪蒸蒸汽造成的热量损失几乎是整个残留热能的一半。

其次热能损失在疏水阀上，一般生产时使用的疏水阀都是压片式，其疏水的状态都是汽夹液，从中带出来的蒸汽，又会造成20%左右的热能损失。

因此，开式回收系统对热能的回收率可能只有10%左右，其能源回收率是相当低的。

1.2 封闭式回收系统封闭式回收系统则完全与大气隔离，在全闭路装置中，依靠加压装置将废蒸汽和高温冷凝水进行压缩，再将高于锅炉蒸发压力的汽水混合物直接压进锅筒，扩容后形成二次蒸汽再进行利用，如此循环。

这样不但直接减少了蒸汽冷凝水的跑、冒、漏、滴的热损失和热污染，还能取得一系列可观的节能效益。

经过对两种回收系统的透彻分析，项目结合现场生产设备设计及车间布局，最终确定以封闭式回收系统为主，结合开放式蒸汽回收系统之优点，对将设备使用之后的尾气及冷凝水通过回收系统回收，最大程度地利用蒸汽的热量与水资源。

为最大程度的保障回收冷凝水的洁净度问题，全套系统所有的管道均采用304不锈钢材质，阀门均采用304不锈钢卫生球阀，确保了所回收冷凝水不受污染，回收水的洁净度得到有效保障。

而且，使用高规格材料也进一步提高了整个回收系统的耐用性和使用寿命。

阐述蒸汽冷凝水的回收和利用方法随着人们节能环保意识的提高，人们对冷凝水的看法也在发生转变。

曾经被视为蒸汽输送中低廉副产品的冷凝水，由于冷凝水回收技术的应用，如今已被视为宝贵的资源。

把冷凝水直接排掉，无异于丢掉可观的经济效益。

不同压力下蒸汽产生的凝结水所含有的热量不同（一般在60℃以上，有的甚至可达90℃），蒸汽压力越高，冷凝水含有的热能越大，其内在能量相当可观。

据统计，冷凝水含有的热量可占到蒸汽总热量的15%～30%。

由于冷凝水温度较高，且含有一定量的化学成分，将未经处理的冷凝水直接排掉也会对环境造成危害并威胁人身安全。

通过回收冷凝水，使锅炉、蒸汽、冷凝水成为一个闭式循环系统，可以充分利用冷凝水中的热能。

当今，许多科技人员都在探索冷凝水的二次利用方案以及如何使热源回收达到最大化，闭式冷凝水回收系统就是其中一种。

闭式冷凝水回收系统是一种使冷凝水在回收利用过程中不与大气接触的循环系统。

一般来说，该系统运行压力高于大气压力，其节能效果和综合效益优于开放式回收系统。

闭式冷凝水回收系统的优点主要表现在以下三个方面：一是由于闭式回收系统中闪蒸损失的大大减少和凝结水的及时输送，使冷凝水本身的热量得到了充分利用；二是由于冷凝水与空气的隔离可以使水质保持较好的软化状态，减轻了回水管道和附件的腐蚀；三是系统运行安全可靠。

1 闭式冷凝水回收系统的工作原理闭式冷凝水回收系统的循环构成为：锅炉→蒸汽管网→用汽设备→疏水系统（集水点）→回收管网→回收机组→锅炉，工作循环见图1所示：图1 闭式冷凝水回收系统示意图在闭式冷凝水回收系统中，疏水阀将蒸汽运行过程中产生的冷凝水与蒸汽分离，并将分离出的冷凝水输送到集水箱；冷凝水输送泵将集水箱中收集的冷凝水输送到锅炉给水槽，给水槽中的冷凝水经过处理后再由给水泵输送到锅炉。

给水槽承担着为锅炉补水的功能，锅炉运行过程中消耗的水通过给水槽补充。

未安装冷凝水回收装置的蒸汽系统，锅炉运行过程中消耗的水需要全部由新水补充。

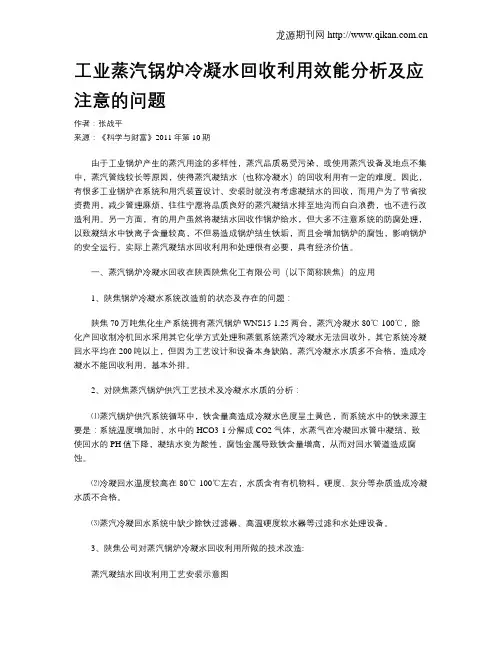

工业蒸汽锅炉冷凝水回收利用效能分析及应注意的问题作者：张战平来源：《科学与财富》2011年第10期由于工业锅炉产生的蒸汽用途的多样性，蒸汽品质易受污染，或使用蒸汽设备及地点不集中，蒸汽管线较长等原因，使得蒸汽凝结水（也称冷凝水）的回收利用有一定的难度。

因此，有很多工业锅炉在系统和用汽装置设计、安装时就没有考虑凝结水的回收，而用户为了节省投资费用，减少管理麻烦，往往宁愿将品质良好的蒸汽凝结水排至地沟而白白浪费，也不进行改造利用。

另一方面，有的用户虽然将凝结水回收作锅炉给水，但大多不注意系统的防腐处理，以致凝结水中铁离子含量较高，不但易造成锅炉结生铁垢，而且会增加锅炉的腐蚀，影响锅炉的安全运行。

实际上蒸汽凝结水回收利用和处理很有必要，具有经济价值。

一、蒸汽锅炉冷凝水回收在陕西陕焦化工有限公司（以下简称陕焦）的应用1、陕焦锅炉冷凝水系统改造前的状态及存在的问题：陕焦70万吨焦化生产系统拥有蒸汽锅炉WNS15-1.25两台，蒸汽冷凝水80℃-100℃，除化产回收制冷机回水采用其它化学方式处理和蒸氨系统蒸汽冷凝水无法回收外，其它系统冷凝回水平均在200吨以上，但因为工艺设计和设备本身缺陷，蒸汽冷凝水水质多不合格，造成冷凝水不能回收利用，基本外排。

2、对陕焦蒸汽锅炉供汽工艺技术及冷凝水水质的分析：⑴蒸汽锅炉供汽系统循环中，铁含量高造成冷凝水色度呈土黄色，而系统水中的铁来源主要是：系统温度增加时，水中的HCO3-1分解成CO2气体，水蒸气在冷凝回水管中凝结，致使回水的PH值下降，凝结水变为酸性，腐蚀金属导致铁含量增高，从而对回水管道造成腐蚀。

⑵冷凝回水温度较高在80℃-100℃左右，水质含有有机物料，硬度、灰分等杂质造成冷凝水质不合格。

⑶蒸汽冷凝回水系统中缺少除铁过滤器、高温硬度软水器等过滤和水处理设备。

3、陕焦公司对蒸汽锅炉冷凝水回收利用所做的技术改造:蒸汽凝结水回收利用工艺安装示意图二、凝结水回收作锅炉给水的优点和经济性1、减少了锅炉补给水量，节约用水经济效益分析：工业蒸汽锅炉的补给水一般采用钠离子交换软化处理，对于碱度较高的原水还需软化降碱处理；原水硬度越高，水处理的费用越大。

船用蒸汽锅炉的冷凝水回收与利用船用蒸汽锅炉是船舶上常用的能源设备，它能将水加热转化为蒸汽，为船舶的发电、供暖和其他动力系统提供能源。

在蒸汽锅炉的运行过程中，会产生大量的冷凝水。

有效回收和利用这些冷凝水不仅可以降低能源消耗，还有助于减少对环境的影响。

冷凝水回收的重要性冷凝水是指在蒸汽锅炉工作过程中，因蒸汽在传热过程中被冷却而凝结成水的过程中产生的水。

蒸汽锅炉的燃料消耗是一项重大费用，因此冷凝水回收和利用对船舶能源效率的提高有着重要意义。

蒸汽锅炉在船舶上被广泛使用，而船舶在海上航行时，常常面临着淡水供应不足的问题。

回收蒸汽锅炉的冷凝水可以作为船舶的淡水补给，解决淡水短缺的问题。

此外，通过回收冷凝水，可以降低排放污水的量，减少对海洋环境的污染，是环保的一种措施。

冷凝水回收的方法冷凝水回收可以通过以下几种方法来实现：1. 蓄集和储存：在蒸汽锅炉系统中设置冷凝水收集器，将冷凝水蓄集并储存在适当的容器中。

这种方法简单且成本较低，但需要定期维护和清理收集器，以防止污染。

2. 冷凝水处理系统：在蒸汽锅炉后设置冷凝水处理系统，通过滤、净化和除菌等步骤，将冷凝水处理为可用的淡水供应，适用于船舶的各种用水需求，如饮用水、洗手水等。

这种方法的成本相对较高，但可以提供高质量的水源。

3. 蒸汽回收系统：在蒸汽锅炉系统中设置蒸汽回收装置，将蒸汽的热能回收并转化为电能或其他形式的能源。

这种方法可以实现能源的有效利用，但需要较高的技术和设备要求。

冷凝水的利用方式冷凝水回收后，可以通过以下几种方式进行利用：1. 饮用水供应：经过处理后的冷凝水可以用作船舶的饮用水供应。

通过进一步的净化和消毒处理，确保冷凝水达到卫生安全标准，满足船员的饮用需求。

2. 冷却系统供水：冷凝水可以作为供应冷却系统的水源。

冷却系统广泛应用于船舶的发动机、机舱和其他设备的冷却过程中。

利用冷凝水供应这些冷却系统，可以提高系统的效率，减少能源消耗。

3. 洗手水利用：经过处理的冷凝水可以用作船舶的洗手水供应。

蒸汽冷凝水回收工程方案1. 项目背景随着全球水资源日益紧缺，水资源的合理利用成为全球范围内的关注焦点。

在工业生产中，大量的蒸汽冷凝水因为其高温高压的性质，往往被排放至环境中，造成了水资源的浪费和环境污染。

因此，蒸汽冷凝水回收工程成为工业生产领域一个必须解决的问题。

2. 目标本项目旨在设计和建设一套蒸汽冷凝水回收系统，将蒸汽冷凝水进行收集、处理和再利用，实现资源的最大化利用和环境的保护。

3. 工程方案（1）蒸汽冷凝水收集系统蒸汽冷凝水的收集是整个回收工程的第一步。

在工业生产过程中，通过管道系统将蒸汽冷凝水收集至统一的收集池中。

收集池应设计有足够的容量，以应对各种生产条件下的蒸汽冷凝水产量，并设置泄洪口、排污口等设施，以保障系统的安全和稳定运行。

（2）蒸汽冷凝水处理系统蒸汽冷凝水收集完成后，需要进行处理，以使其达到再利用的标准。

主要的处理工艺包括沉淀、过滤、离子交换、反渗透等。

通过这些工艺，能够有效去除蒸汽冷凝水中的固体颗粒、溶解性盐类、有机物和微生物等有害物质，使其水质达到再利用标准。

（3）蒸汽冷凝水再利用系统处理完成的蒸汽冷凝水可用于工业生产中的各个环节，例如锅炉给水、冷却水、清洗水等。

在设计再利用系统时，应根据生产工艺的要求，确定蒸汽冷凝水的再利用方式，并设计相关的管道系统和控制设备，实现对蒸汽冷凝水的再利用。

（4）监控和管理系统整个蒸汽冷凝水回收工程应配备监控和管理系统。

通过传感器、仪表和自动控制设备，对蒸汽冷凝水的收集、处理和再利用过程进行实时监控和控制。

并且应配备相关的数据采集与记录系统，以实现对该工程的数据分析和管理，形成数据报表，为后续工程的优化提供依据。

4. 设备及工艺技术在蒸汽冷凝水回收工程中，需要选用适当的设备和工艺技术，以实现系统的高效稳定运行。

在蒸汽冷凝水收集系统中，应选用耐高温高压的管道和阀门，并配合相应的泵和压力容器设备，以应对蒸汽冷凝水的输送和储存。

在蒸汽冷凝水处理系统中，应选用适当的沉淀、过滤、离子交换和反渗透设备，以实现对蒸汽冷凝水中有害物质的有效去除。

蒸汽冷凝水回收再利用方案蒸汽冷凝水是工业生产和能源生产过程中产生的一种废水，它具有高温、高浓度的特点。

如果不加以处理和回收利用，蒸汽冷凝水不仅会浪费大量水资源，还会造成环境污染。

因此，实施蒸汽冷凝水回收再利用方案，不仅可以节约水资源，还可以降低环境污染，提高企业的经济效益和社会效益。

首先，进行蒸汽冷凝水回收的技术改造。

通过采用高效的热交换设备，将蒸汽冷凝水中的热能回收利用。

例如，可以利用换热器将蒸汽冷凝水中的低温余热传递给新鲜水或其他需要加热的介质，从而减少能源消耗。

同时，还可以利用蒸汽冷凝水中的污染物进行资源回收，如金属离子、有机物等。

其次，进行蒸汽冷凝水的水质处理。

蒸汽冷凝水中含有大量的溶解性固体、悬浮物、油脂等污染物，需要进行适当的处理才能满足再利用的要求。

可采用物理、化学或生物等方法进行处理，如沉淀、过滤、吸附、离子交换、生物降解等，以提高水质的净化效果。

第三，进行蒸汽冷凝水的再利用。

处理后的蒸汽冷凝水可以用于冷却系统的补水、锅炉的补给水或其他生产过程的用水。

在利用过程中，需要进行合理的分级利用和循环利用，以最大程度地减少水资源的消耗。

另外，可以将蒸汽冷凝水用于绿化景观、冲洗道路等非生产性用水，进一步提高水的利用效率。

第四，进行蒸汽冷凝水的监测和管理。

建立完善的蒸汽冷凝水处理和利用的监测系统，定期对水量、水质、回收利用率等指标进行检测和评估，及时发现和解决问题。

另外，要加强对员工的培训和管理，提高他们的环保意识和技能，确保方案的有效实施。

最后，进行定期的技术改进和优化。

鉴于蒸汽冷凝水的特点和变化，建议对方案进行定期的技术改进和优化，以提高蒸汽冷凝水回收再利用的效果。

同时，要关注新技术和新设备的发展和应用，积极推动蒸汽冷凝水回收再利用技术的创新。

综上所述，蒸汽冷凝水回收再利用方案是一项有效的节水和环保措施，对于减少水资源消耗、降低环境污染、提高企业效益具有重要意义。

企业应该充分认识到蒸汽冷凝水回收再利用的重要性，积极采取行动，推动方案的落地实施。

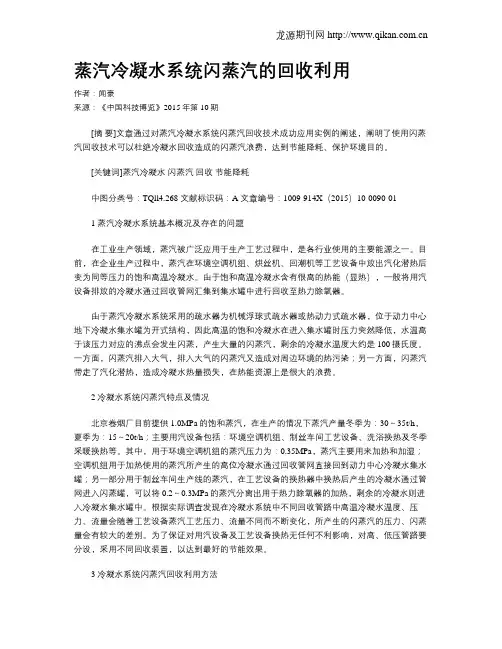

蒸汽冷凝水系统闪蒸汽的回收利用作者：闻豪来源：《中国科技博览》2015年第10期[摘要]文章通过对蒸汽冷凝水系统闪蒸汽回收技术成功应用实例的阐述，阐明了使用闪蒸汽回收技术可以杜绝冷凝水回收造成的闪蒸汽浪费，达到节能降耗、保护环境目的。

[关键词]蒸汽冷凝水闪蒸汽回收节能降耗中图分类号：TQll4.268 文献标识码：A 文章编号：1009-914X（2015）10-0090-011 蒸汽冷凝水系统基本概况及存在的问题在工业生产领域，蒸汽被广泛应用于生产工艺过程中，是各行业使用的主要能源之一。

目前，在企业生产过程中，蒸汽在环境空调机组、烘丝机、回潮机等工艺设备中放出汽化潜热后变为同等压力的饱和高温冷凝水。

由于饱和高温冷凝水含有很高的热能（显热），一般将用汽设备排放的冷凝水通过回收管网汇集到集水罐中进行回收至热力除氧器。

由于蒸汽冷凝水系统采用的疏水器为机械浮球式疏水器或热动力式疏水器，位于动力中心地下冷凝水集水罐为开式结构，因此高温的饱和冷凝水在进入集水罐时压力突然降低，水温高于该压力对应的沸点会发生闪蒸，产生大量的闪蒸汽，剩余的冷凝水温度大约是100摄氏度。

一方面，闪蒸汽排入大气，排入大气的闪蒸汽又造成对周边环境的热污染；另一方面，闪蒸汽带走了汽化潜热，造成冷凝水热量损失，在热能资源上是很大的浪费。

2 冷凝水系统闪蒸汽特点及情况北京卷烟厂目前提供1.0MPa的饱和蒸汽，在生产的情况下蒸汽产量冬季为：30～35t/h，夏季为：15～20t/h；主要用汽设备包括：环境空调机组、制丝车间工艺设备、洗浴换热及冬季采暖换热等。

其中，用于环境空调机组的蒸汽压力为：0.35MPa，蒸汽主要用来加热和加湿；空调机组用于加热使用的蒸汽所产生的高位冷凝水通过回收管网直接回到动力中心冷凝水集水罐；另一部分用于制丝车间生产线的蒸汽，在工艺设备的换热器中换热后产生的冷凝水通过管网进入闪蒸罐，可以将0.2～0.3MPa的蒸汽分离出用于热力除氧器的加热，剩余的冷凝水则进入冷凝水集水罐中。

冷凝水回收工艺一、引言随着全球水资源的匮乏和环境保护意识的增强，冷凝水回收作为一种可持续的水资源利用方式，越来越受到关注。

冷凝水回收工艺是指将冷凝水从冷凝器或冷却设备中回收利用的技术过程。

本文将介绍冷凝水回收工艺的原理、应用以及存在的问题和解决方案。

二、冷凝水回收工艺的原理冷凝水回收工艺的原理是基于热力学原理，即利用冷凝器中的冷却介质将热量转移到环境中，使水蒸气凝结成液态水。

冷凝水回收工艺一般包括以下几个步骤：1. 冷却：利用冷却器将热水或蒸汽冷却到饱和状态，使水蒸气凝结成液态水。

2. 分离：通过分离器将冷凝后的液态水和未凝结的气体分离。

3. 储存：将冷凝水储存到合适的容器中，以备后续利用。

三、冷凝水回收工艺的应用冷凝水回收工艺广泛应用于各个领域，以下是几个典型的应用场景：1. 工业生产：工业生产中产生大量的热水或蒸汽，通过冷凝水回收工艺可以将废热回收利用，降低能源消耗。

2. 空调系统：空调系统中产生的冷凝水可以回收利用，用于冷却设备或者灌溉植物等。

3. 锅炉系统：锅炉系统中产生的冷凝水可以回收利用，用于供暖或其他用途。

4. 建筑排水系统：建筑物的排水系统中的冷凝水可以回收利用，用于冲洗厕所或者浇灌花草等。

四、冷凝水回收工艺存在的问题及解决方案1. 水质问题：冷凝水中可能含有杂质或化学物质，需要进行处理才能安全使用。

解决方案可以是采用过滤、杀菌或者反渗透等处理方法。

2. 系统设计问题：冷凝水回收系统的设计需要考虑管道布局、设备选择和运行控制等因素。

解决方案可以是优化系统设计，提高回收效率。

3. 经济效益问题：冷凝水回收工艺需要投入一定的资金和人力，回收效益和成本之间需要进行平衡。

解决方案可以是综合考虑回收效益和成本，选择适合的回收方案。

4. 法律法规问题：冷凝水回收工艺需要符合相关的法律法规，遵守环保标准。

解决方案可以是加强对法律法规的了解和遵守，同时进行环境评估和监测。

五、结论冷凝水回收工艺是一种可持续的水资源利用方式，可以有效降低水资源消耗和环境污染。

冷凝水回收技术及选择方法冷凝水是指在工业生产过程中产生的热能损失以及空调等设备中产生的水蒸汽经过冷凝过程形成的水。

这些冷凝水的回收利用是一种环保节能的方法，可以减少水资源的消耗，并且可以节省能源成本。

下面我们将介绍几种常见的冷凝水回收技术及选择方法。

1.冷凝水回收利用技术（1）直接回收利用：直接将冷凝水用于再生水系统、冷却水系统、洗涤系统等，用于工业生产过程中的各种用水需求。

这种方法简单易行，但需要注意冷凝水的水质，确保其符合相应的用水标准。

（2）间接回收利用：将冷凝水排入处理设备，经过净化处理后再回收利用。

常见的处理方法包括过滤、杀菌消毒、除臭等。

处理后的冷凝水可以用于冲洗、灌溉、绿化等方面。

（3）热能回收利用：冷凝水中蕴含的热能可以通过换热器等设备进行回收利用。

例如，可以用冷凝水进行锅炉给水预热，提高热效率。

此外，还可以将冷凝水用于发电、供暖等方面。

2.冷凝水回收选择方法（1）根据用途选择：根据实际需要，选择适合的冷凝水回收利用技术。

如果需要用于洗涤、冷却等方面，则可以选择直接回收利用；如果需要用于一些特定的用途，如再生水系统等，则需要经过处理后再利用。

（2）根据水质选择：根据冷凝水的水质特点，选择适合的回收利用技术。

如果冷凝水中含有大量固体颗粒或者有害物质，需要经过过滤、杀菌消毒等处理措施；如果冷凝水中含有较高的热能，可以选择热能回收利用技术。

（3）根据经济成本选择：在选择回收利用技术时，需要综合考虑经济成本。

不同的回收利用技术对设备、能耗等方面的要求不同，需要进行经济成本分析，选择最为适合的方法。

总之，冷凝水的回收利用是一种环保节能的方法，可以减少水资源的消耗，降低能源成本。

在选择冷凝水回收技术时，需要考虑用途、水质以及经济成本等因素，并选择合适的方法进行回收利用。

这样才能实现冷凝水的最大化利用，提高资源利用效率。

浅谈蒸汽锅炉冷凝水回收利用及效益1.蒸汽锅炉冷凝水回收的意义蒸汽作为一种能量，在各行各业中被广泛应用。

石化行业的原油集输站油罐加热用的热源是由燃煤蒸汽锅炉产生的蒸汽通过盘管把热量传导给加热的介质，换热管的管壁及换热管法兰连接部位在腐蚀介质中长时间使用后经常出现石油渗漏现象，致使通过换热以后返回锅炉房的冷凝水内含有少量的石油成份和铁离子及其它固体杂质，导致大部分原油集输站现阶段没有对返回锅炉的冷凝水进行处理回收，蒸汽冷凝水跑、冒、滴、漏现象严重，既造成热污染，又可能烫伤现场操作工，冬天高峰期供汽时明显感到锅炉出力不足，冷凝水中包含的原蒸汽大约20%的热能被白白的浪费掉，同时水资源浪费严重，蒸汽的潜能没有得到很好的利用。

对于用蒸汽作为热源给集油罐提供热源加热的方式来说，蒸汽提供的热量仅仅是利用了蒸汽的潜热，而蒸汽的显热（即冷凝水里所具有的热量）几乎没有被充分利用，这是因为供暖用蒸汽放出汽化潜热以后，变成同温度同压力下的饱和冷凝水，如果没有被污染的话冷凝水就可以直接返回供给锅炉重复使用，通过相关理论计算得知，饱和冷凝水内的显能占蒸汽热能总量的大约20%，如果能充分地利用回收的凝结水，必将获得巨大的效益。

对于我国这样一个严重缺水、能源缺乏、生态环境脆弱的国家，从某种意义上来说，其节约用水、节约能源和保护环境的社会效益甚至可能要超过直接得到的经济效益。

然而蒸汽品质易受污染，或用汽设备及地点较为分散，蒸汽管线较长等原因，使得蒸汽冷凝水的回收利用有一定的难度。

特别是凝结水中铁离子含量较高，不但易造成锅炉结生铁垢，而且会增加锅炉的腐蚀，影响锅炉的安全运行。

使很多锅炉用户将品质良好的蒸汽凝结水排至地沟而白白浪费。

2.混凝沉降回收利用法原油集输站现阶段冷凝水为红褐色混浊状物，其成份复杂，含有少量的石油成份和铁离子及其它固体杂质，具有一定的腐蚀性，不可回用。

需选定合理的冷凝水处理工艺，使回收处理后的冷凝水符合GB/T 1576-2008《工业锅炉水质》标准之要求。

82科协论坛·2009年第10期（下）科研探索与知识创新1 锅炉蒸汽冷凝水回收的意义冷凝水的品质远高于软化水，接近纯水，是优质的热源给水。

加以利用会明显减少锅炉燃料消耗，减少软化水量，降低蒸汽生产成本，并且由于锅炉的水质改善，还会减少锅炉的排污热损失，提高锅炉的效率，是锅炉供热过程中节能节水的有效措施。

一般蒸汽冷凝水回收时平均温度为60-80℃，锅炉补给水平均温度一般为10-30℃，利用蒸汽冷凝水代替锅炉软水作为锅炉补给水，无疑提高了锅炉补给水温度。

400C-700C 的蒸汽冷凝水中含有40-70大卡/公斤的热量，回收利用就是节约能源，采用蒸汽冷凝水保护剂后，蒸汽冷凝水回收率可以在80%以上，并且回收水质符合GB1576《工业锅炉水质》要求。

现在锅炉产1吨蒸汽水耗均在1.1-1.3吨，蒸汽冷凝水回收率若在80%以上，就可以达到吨蒸汽水耗在0.2-0.4吨之内，在原基础上可使吨蒸汽耗水节约60%-80%，如果保证换热器内蒸汽管道和冷凝水回收管道不泄露，几乎可以使锅炉水汽系统成闭式循环，锅炉排位率为零。

利用蒸汽冷凝水中含有的热量，可以使以天然气作为燃料的锅炉每吨蒸汽节约10元左右费用（节约的费用含节约的燃料费、软水费及电费）。

目前我国在用锅炉达50多万台，每天产生蒸汽上仟万吨，如果能充分地利用回收的凝结水，必将获得巨大的效益。

对于我国这样一个严重缺水、能源缺乏、生态环境脆弱的国家，从某种意义上来说，其节约用水、节约能源和保护环境的社会效益甚至可能要超过直接得到的经济效益。

然而工业锅炉由于蒸汽用途多样性，蒸汽品质易受污染，或用汽设备及地点较为分散，蒸汽管线较长等原因，使得蒸汽冷凝水的回收利用有一定的难度。

特别是凝结水中铁离子含量较高，不但易造成锅炉结生铁垢，而且会增加锅炉的腐蚀，影响锅炉的安全运行。

使很多锅炉用户将品质良好的蒸汽凝结水排至地沟而白白浪费了。

2 冷凝水铁含量过高的原因分析据了解我市大多数锅炉使用单位的蒸汽冷凝水均不符合锅炉给水要求，因回收冷凝水带酸性(PH 值为5.5-6.5)，含铁量过高,呈砖红色，不符合GB1576《工业锅炉水质》要求而排放了。

关于冷凝水余热回收利用高效节能在能源紧张和环保要求日益严格的背景下，冷凝水余热回收利用作为一种高效节能的技术，正逐渐受到各行业的关注和重视。

本文将详细介绍冷凝水余热回收利用的技术原理、注意事项和实践案例，帮助大家更好地了解和掌握这一技术。

一、冷凝水余热回收利用的技术原理冷凝水余热回收利用主要通过回收高温冷凝水中的热量，提高能源利用效率，减少能源浪费。

在蒸汽供热系统中，蒸汽会经过各种用汽设备排放出大量的冷凝水，这些冷凝水中蕴含了大量的热量。

通过回收这些热量，可以有效地降低能源消耗，同时减少对环境的影响。

二、闪蒸蒸汽的优先利用在回收冷凝水余热时，闪蒸蒸汽的利用是优先选择的方式。

闪蒸蒸汽是指在高温高压下冷凝水被排放到低压区时释放出显热而将一部分冷凝水汽化产生的蒸汽。

这种蒸汽可以和工艺制程加热，提高能源利用效率，同时避免了对环境的污染。

在进行闪蒸蒸汽的利用时，需要注意以下几点：1.避免对低压闪蒸蒸汽盲目升压。

低压闪蒸蒸汽的利用是最佳选择，如果需要升压，需要增加投资和动力能源消耗，同时蒸汽压力的升高会降低蒸汽潜热，反倒增加换热设备的蒸汽消耗。

2.选择目标用能点。

在闪蒸蒸汽产生位置就近选择能使用低压蒸汽的设备/工艺，或者将闪蒸系统设置在低压用汽设备附近，提高能源利用效率。

3.优选目标用能点。

根据实际参数和工况正确设计和配置闪蒸罐的排水单元、压力控制单元等，确保闪蒸系统的正常运行。

确保疏水无泄漏。

疏水阀的泄漏会影响闪蒸系统的正常运行，因此需要确保疏水阀的有效疏水和无泄漏。

三、管道布局有讲究冷凝水余热回收系统涉及到各种管道的布局和连接，对专业技术提出较高要求。

在进行管道布局时，需要考虑以下几点：1.疏水阀出口的疏水管和其后的公共集水管、闪蒸罐进水管和排水管以及闪蒸汽输出管等管道的口径选择和连接方式都需要根据实际情况进行精心设计和配置。

2.闪蒸罐进水管道口径过大也会影响到闪蒸系统的整体运行效果，因此需要进行合理的管道布局设计。

密闭式蒸汽冷凝水回收系统l 技术背景冷凝水含有蒸汽总热量的20～30%，而且品质优良，是相当可观的余热资源。

但长期以来，我国很多企业的冷凝水回收率很低，造成热能和水资源的巨大浪费。

其主要原因有两个方面：一方面，由于蒸汽疏水阀选型、安装有误以及疏水阀本身质量等问题，致使间接用汽设备无法正常疏水，或影响加热，或漏汽严重；另一方面，由于没有很好地解决高温冷凝水的泵送汽蚀问题，回收方法多采用开放式，闪蒸降温的损失十分严重。

因此，要高效利用冷凝水，提高节能率，首先应尽量减少用汽设备的漏汽，其次应尽量将冷凝水及时地输送至适合利用的场合。

而这需要从系统和设备两方面来解决，即通过性能较好的设备组成密闭式冷凝水回收系统，使冷凝水在降温损失较小的情况得到利用。

基于这一技术思想，辽宁省能源研究所借鉴国外先进经验，在国内首先研制出高温冷凝水回收装置，并建立了相应的密闭式冷凝水回收系统。

该系统以喷射技术为核心，有效解决了高温冷凝水的泵送汽蚀问题。

广泛的应用表明，节能效果十分明显。

经过不断地开发完善，已形成了一种简单实用的密闭式冷凝水回收的新模式，成为目前冷凝水回收技术的主流。

2 系统构成密闭式冷凝水回收系统指的是冷凝水在回收利用的过程中不与大气接触的系统。

一般来说，该系统处于高于大气压力的运行状态，因而明显体现出了优于开放式回收系统的节能效果和综合效益。

闪蒸损失的大大减少和冷凝水的及时输送，使冷凝水本身的热量得到比较充分的利用；冷凝水与空气的隔离状态使得水质保持较好的软化状态，并使得回水管道和附件减轻腐蚀；系统的可靠运行同时带来整个供热系统的平稳运行，既减少了热排放的环境污染，也减少了锅炉的负荷压力。

蒸汽冷凝水经疏水阀疏放，利用疏水阀余压（背压）将冷凝水输送、汇集至集水罐；为保证系统的压力平衡，用压力调节阀控制闪蒸汽，少量超压的闪蒸汽引至软水箱等处吸收，或作为低压汽源再利用；冷凝水由回收装置直接输入锅炉或除氧器等处回收利用，冷凝水的去向选择由电磁阀控制。
